十字轴式万向节传动连接结构

　　在各类需要轴线偏移补偿的传动场景中，这类十字轴式万向节是解决两轴存在角向位移、轴向窜动问题的核心连接部件，常见于车辆底盘传动、工业设备动力传输、农机动力输出等场景，当主动轴与从动轴无法保证严格同轴、或是工作过程中两轴相对位置会发生动态变化时，这类结构能够在允许的角度偏差范围内持续稳定传递扭矩，避免刚性连接带来的轴系憋劲、轴承过载、键槽剪切等失效问题。

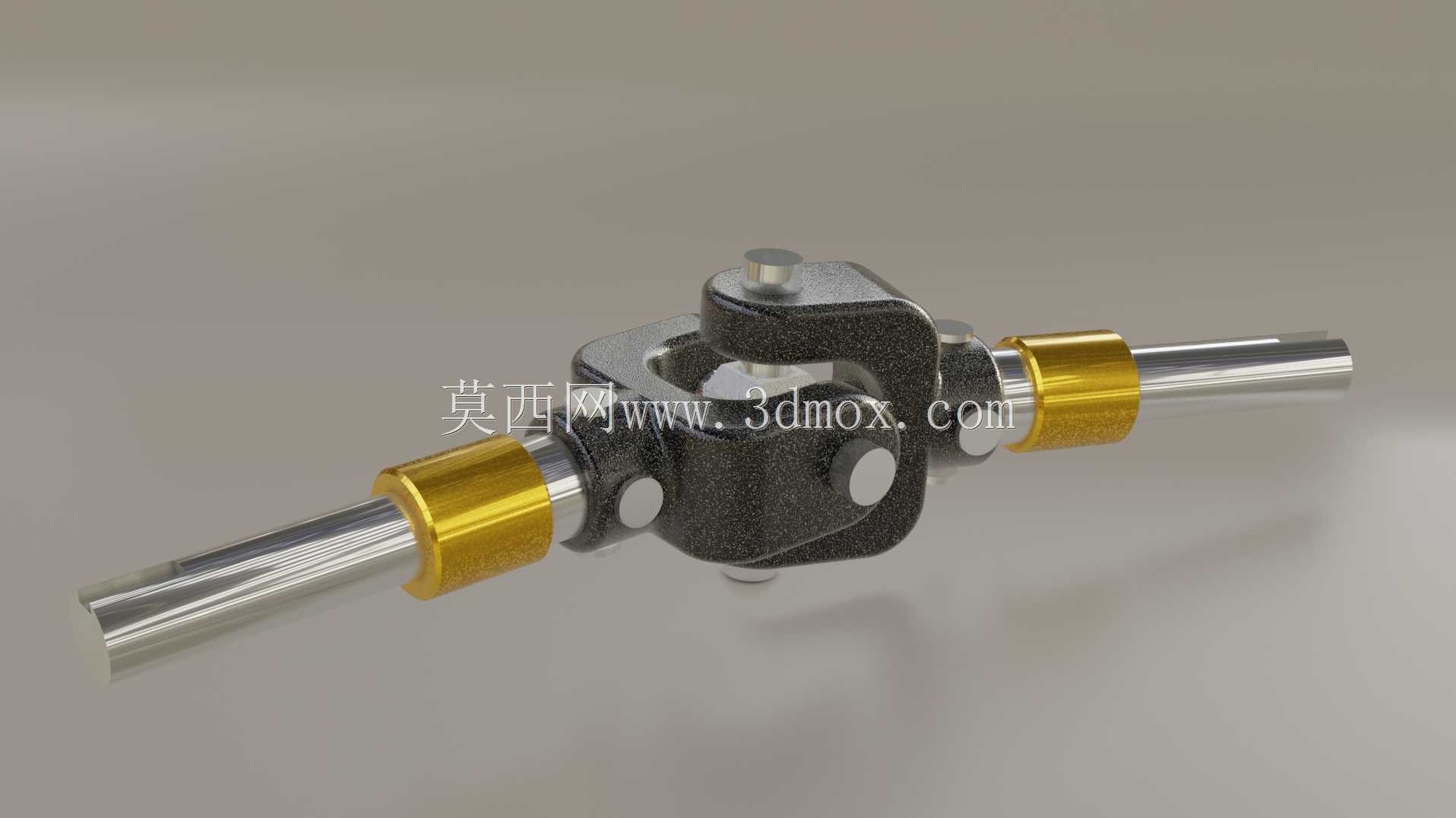

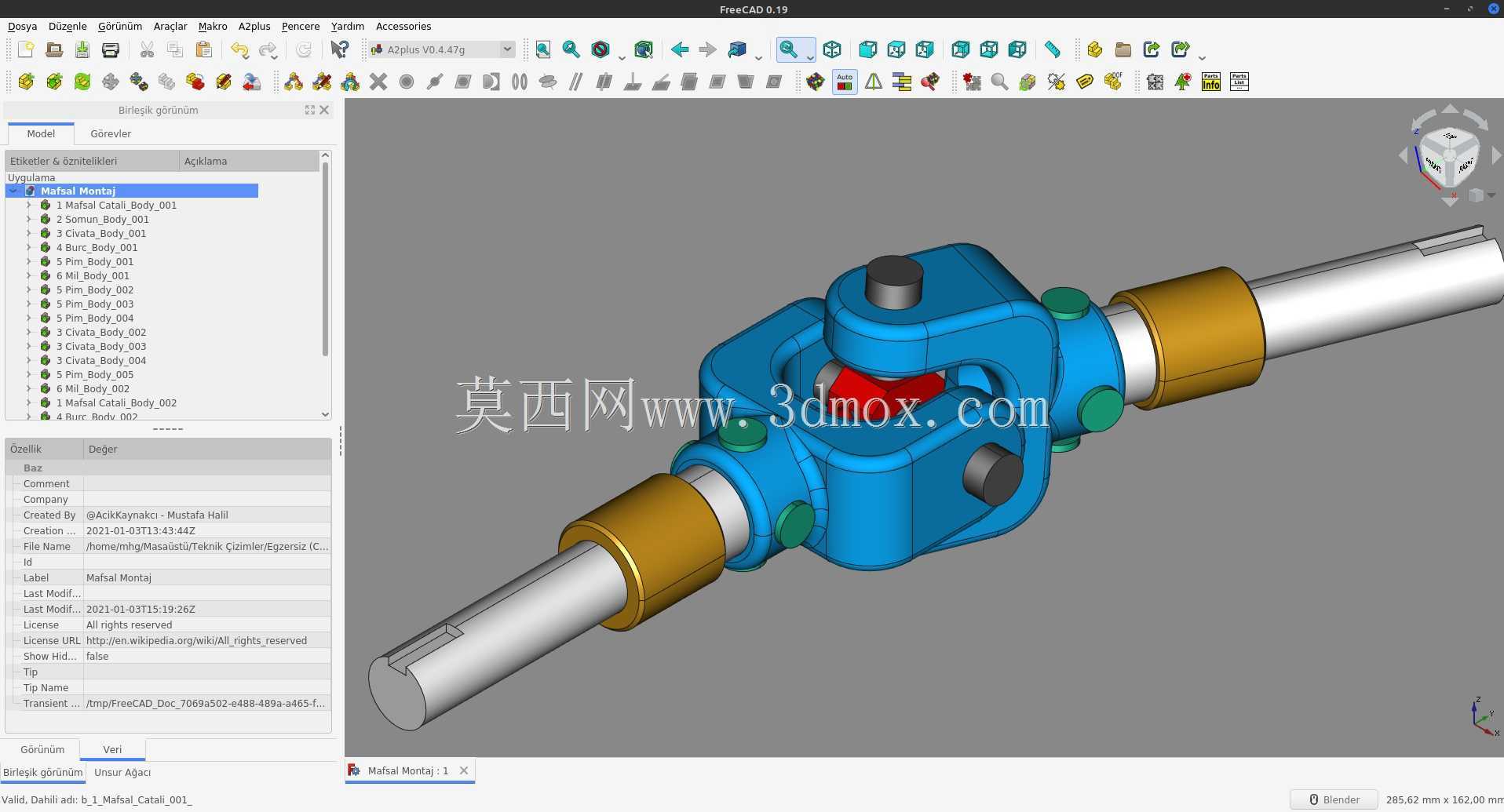

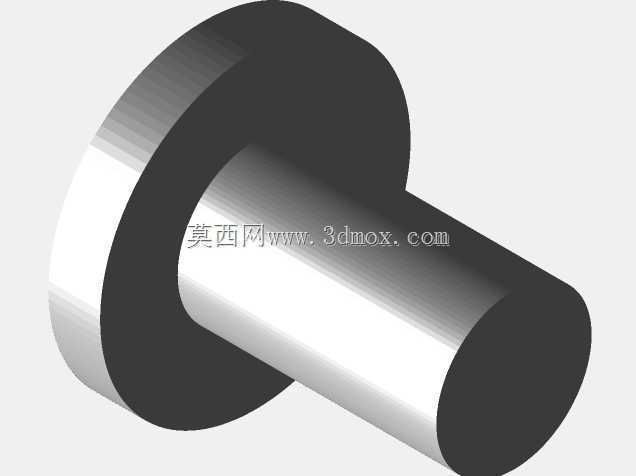

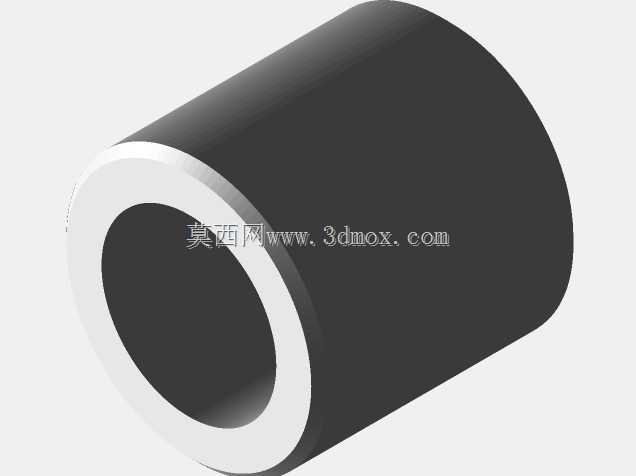

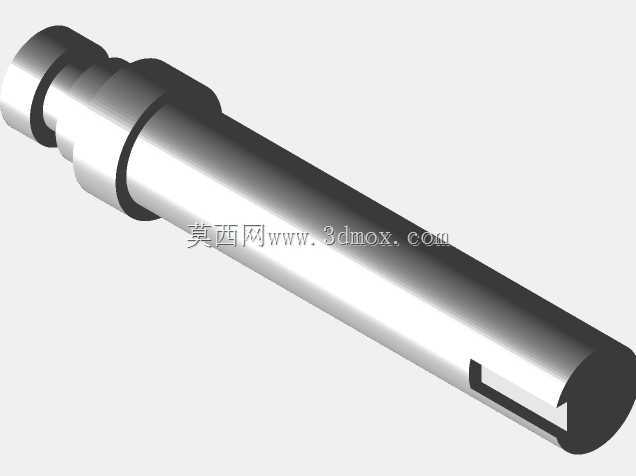

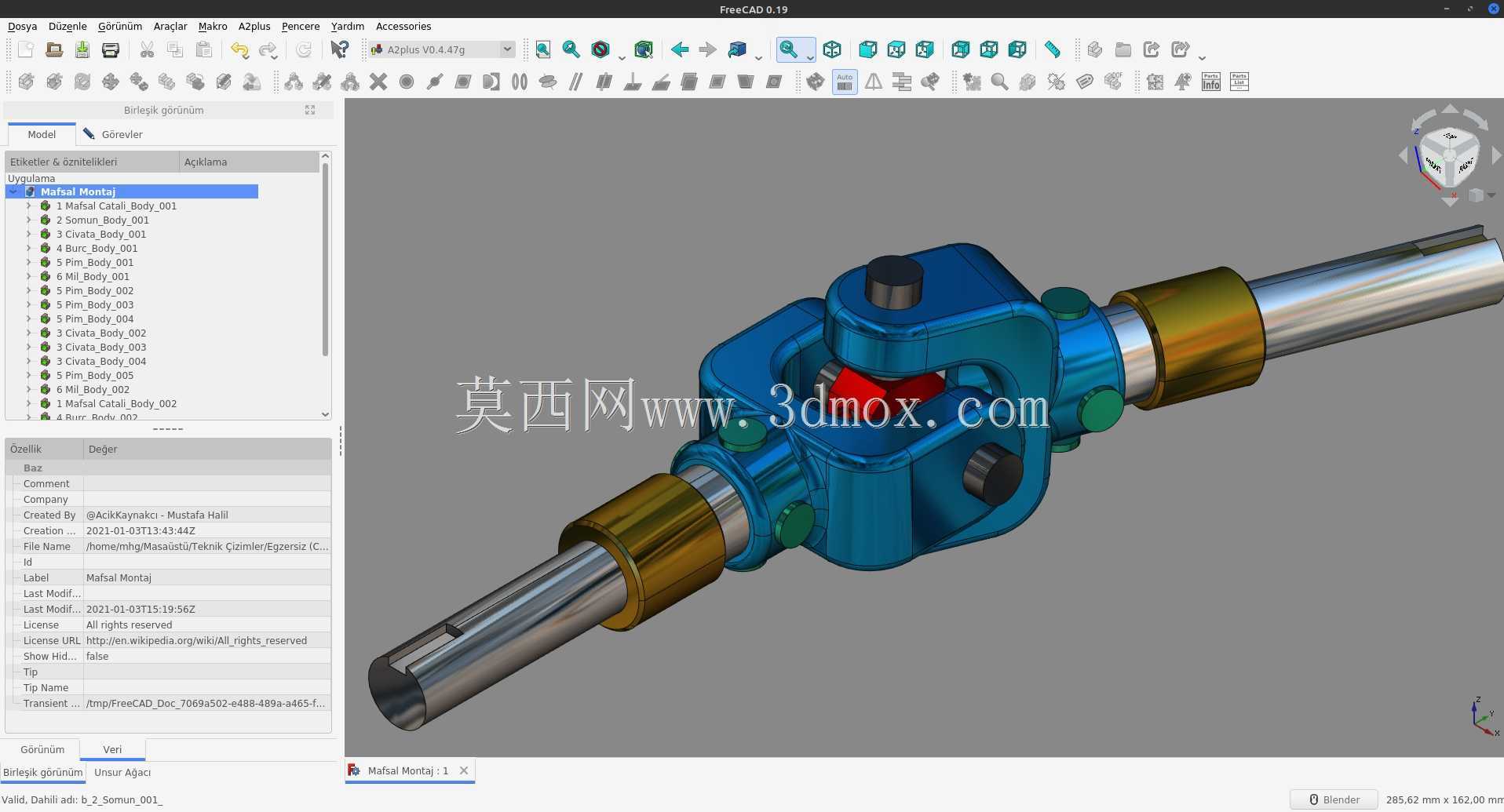

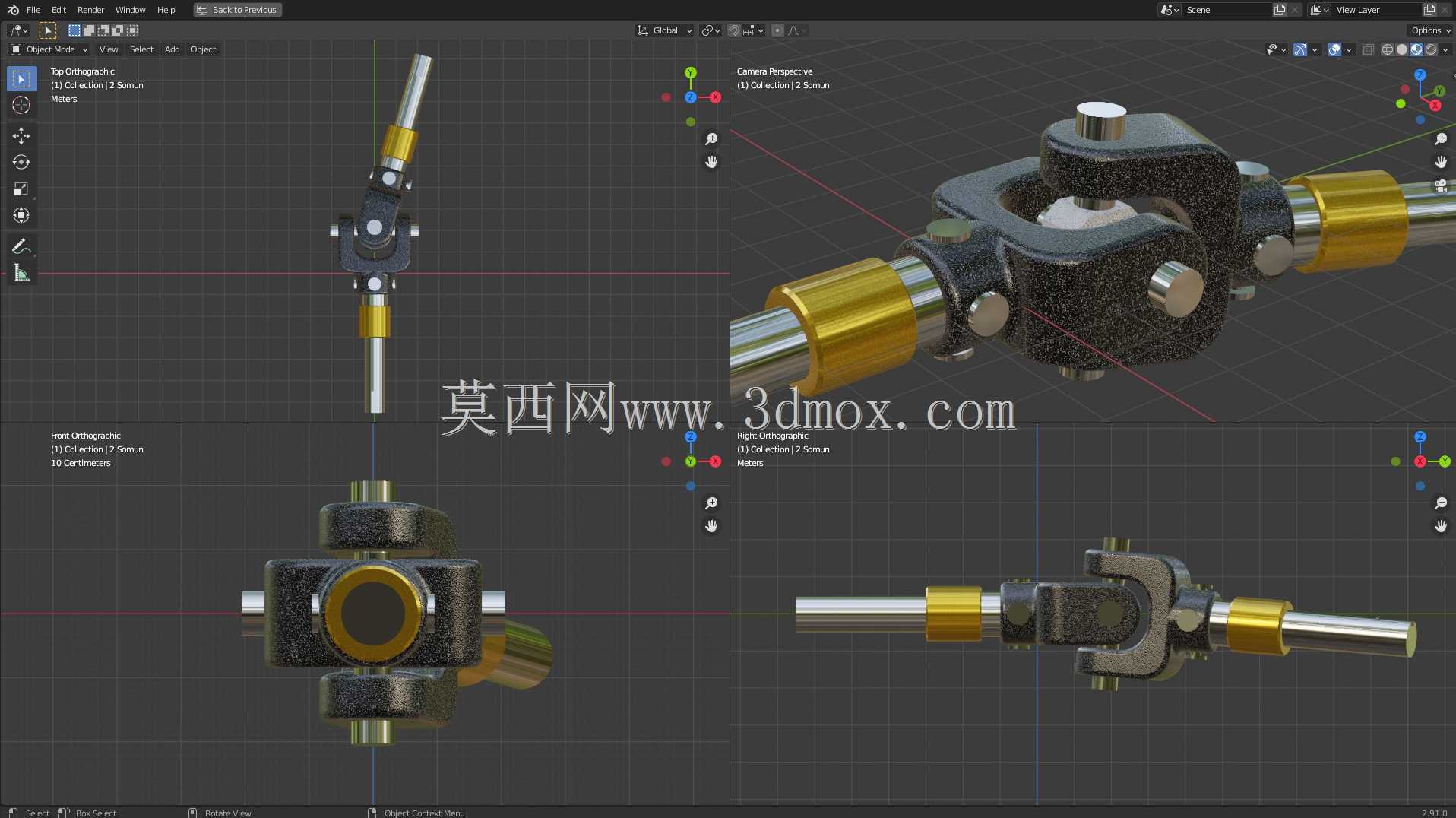

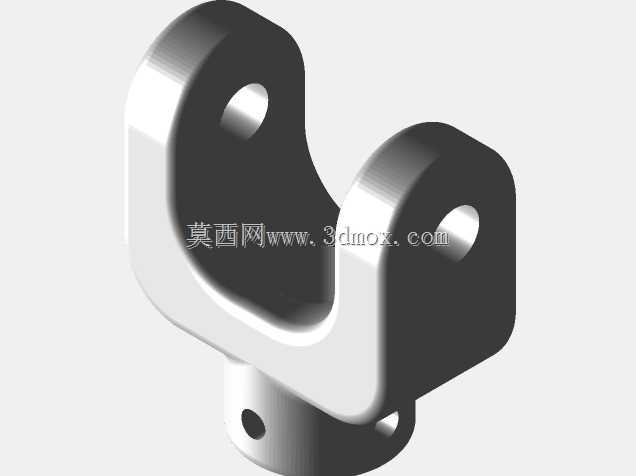

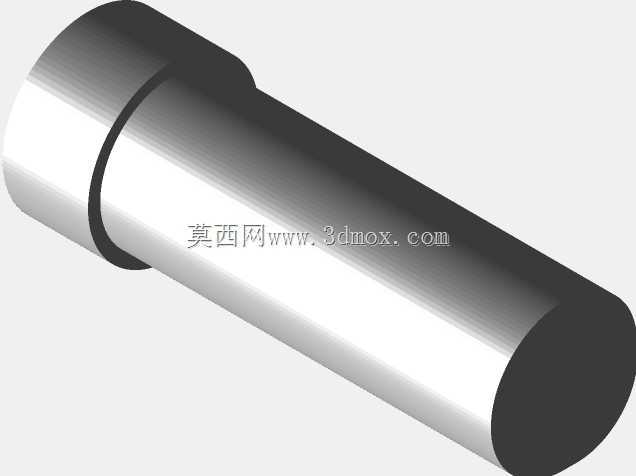

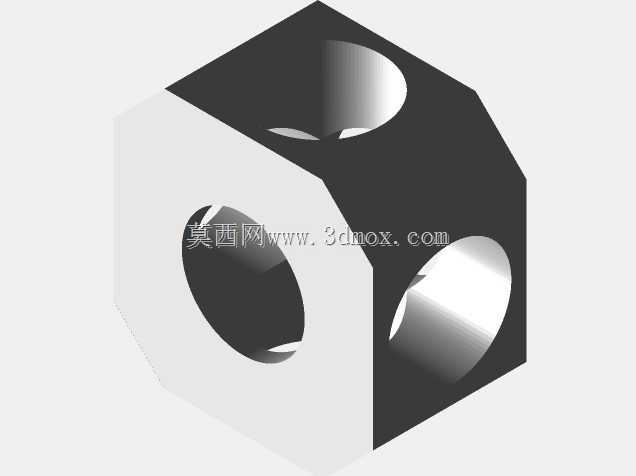

　　从结构功能来看，该万向节采用十字轴作为核心铰接件，两个叉形接头分别与两侧传动轴固连，十字轴的四个轴颈分别嵌入两个叉头的安装孔内，配合耐磨衬套实现相对转动，每一组铰接副都能提供单平面内的角度摆动自由度，两组铰接副正交布置后，即可实现空间范围内的角度补偿，单节万向节的允许工作夹角通常在15°到25°区间，若需要更大的补偿角度或是消除单节万向节带来的输出转速波动，通常会成对使用双万向节结构，保证输入与输出端的转速同步。两侧的轴段采用光滑圆柱面设计，搭配轴用挡圈或是锁紧套实现与外接部件的轴向固定，轴端可根据安装需求加工键槽、花键或是螺纹连接结构，适配不同的扭矩传递需求，外露的金属轴段表面做了磨削处理，降低与支撑轴承配合时的摩擦阻力，中间铰接的主体部分采用高强度合金结构钢打造，十字轴轴颈表面做硬化处理，提升耐磨性能，应对长期交变载荷下的接触疲劳磨损。

　　设计这类万向节结构时，首先要核算额定传递扭矩，根据传动系统的峰值载荷、冲击系数确定十字轴的轴颈直径、叉头的截面厚度，避免过载情况下叉头断裂或是十字轴弯曲变形；其次要合理预留铰接副的配合间隙，间隙过小会导致转动卡滞、温升过高，间隙过大则会带来传动回程误差，加剧换向时的冲击载荷；同时要考虑润滑结构的布置，通常十字轴内部会设计油道，通过注油嘴向各铰接副注入润滑脂，减少转动过程中的摩擦磨损，部分重载场景下还会在铰接位置加装防尘密封套，阻挡外界粉尘、泥水进入配合面，延长部件的维护周期。

　　从安装边界来看，这类万向节的径向最大尺寸集中在中间铰接的十字轴与叉头位置，安装时需要预留足够的径向摆动空间，避免轴系转动时叉头与周边的机架、护罩发生运动干涉；轴向尺寸需要根据两轴的最小、最大间距调整传动轴的插入深度，预留足够的轴向窜动量，补偿设备运行过程中热胀冷缩、安装基础变形带来的轴向位移；安装时要保证两端叉头的相位对齐，尤其是双万向节布置时，中间轴两端的叉头必须处于同一平面，同时保证主从动轴与中间轴的夹角相等，才能实现等速传动，避免输出端转速周期性波动带来的传动振动、噪声问题。

　　在实际设备运行中，这类万向节的失效形式通常集中在十字轴轴颈的磨损、衬套碎裂、叉头根部的疲劳断裂，日常维护中需要定期检查铰接副的旷量，当摆动间隙超过设计允许值时及时更换磨损部件，避免间隙过大导致传动冲击加剧，引发整个轴系的连锁损坏。相较于其他类型的联轴器，十字轴式万向节具备角度补偿量大、传递扭矩范围广、结构可靠耐冲击的特点，在重载、工况复杂的传动场景中应用极为广泛，建模过程中需要重点保证十字轴与叉头配合面的形位公差，确保四个铰接轴颈的轴线正交、同轴度符合设计要求，才能保证实际装配后转动灵活无卡滞，扭矩传递均匀稳定。
