全向移动麦克纳姆轮结构设计方案

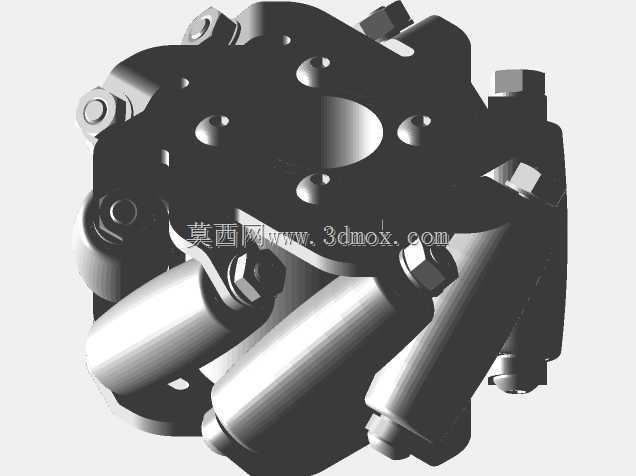

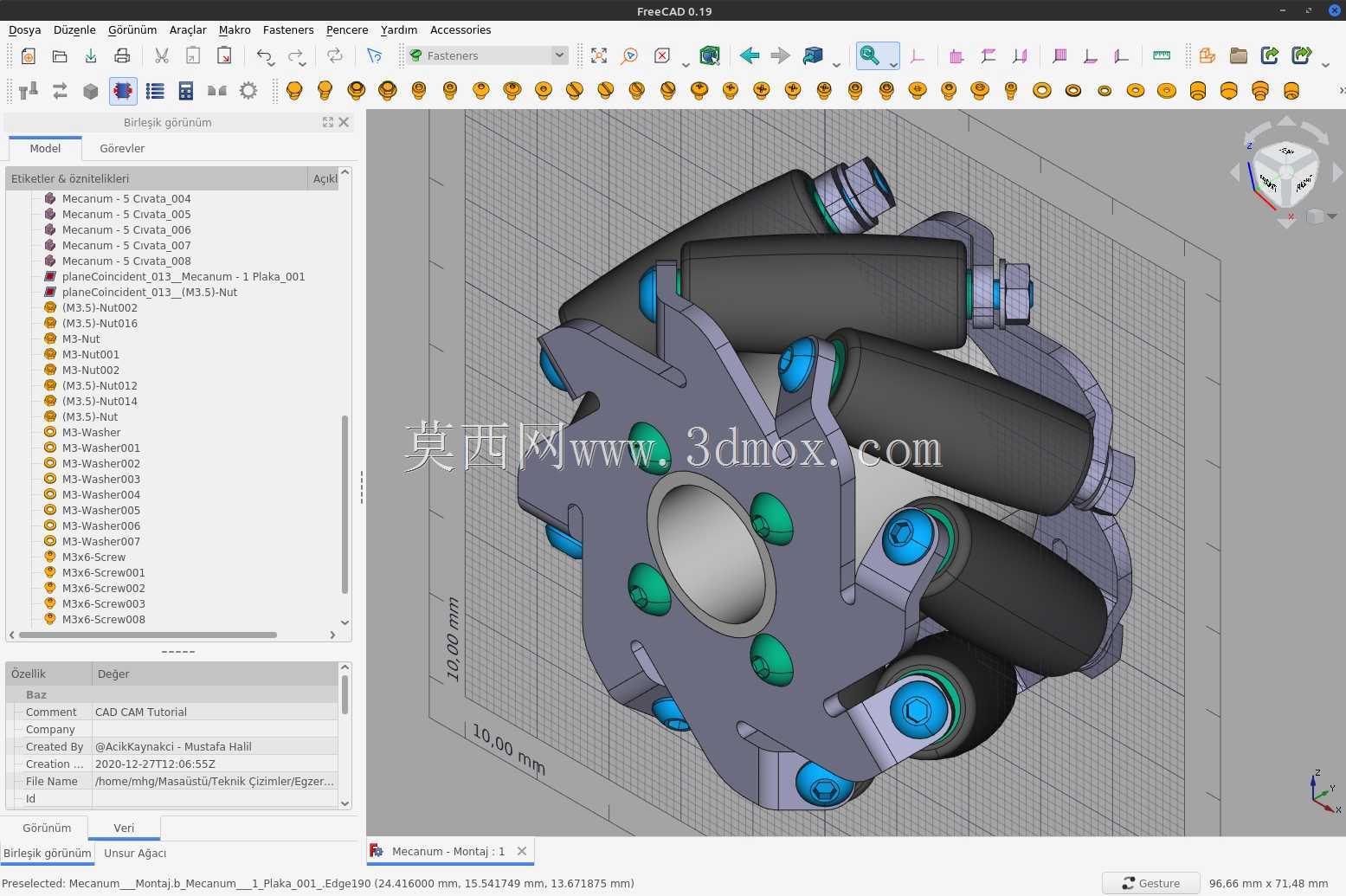

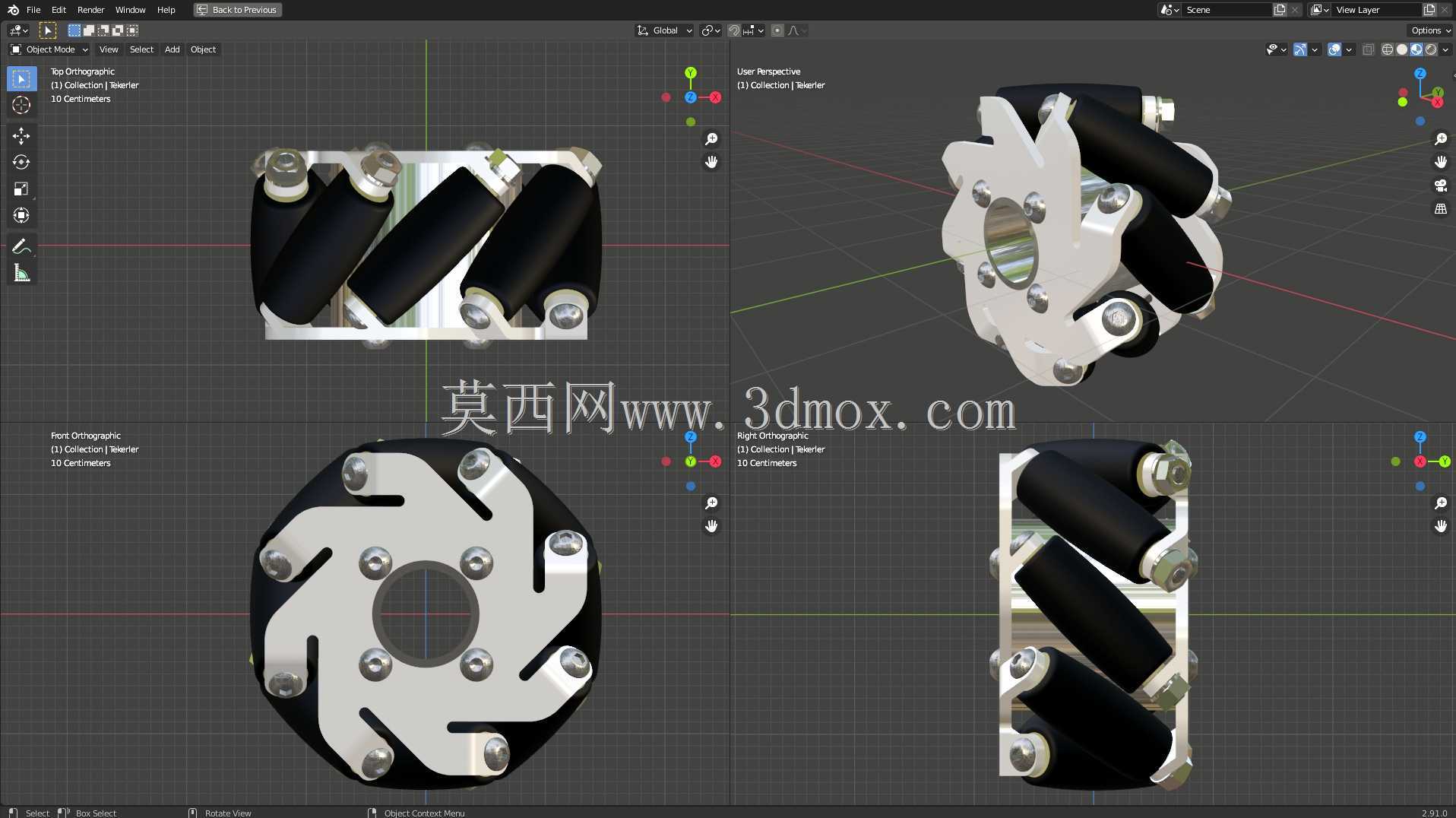

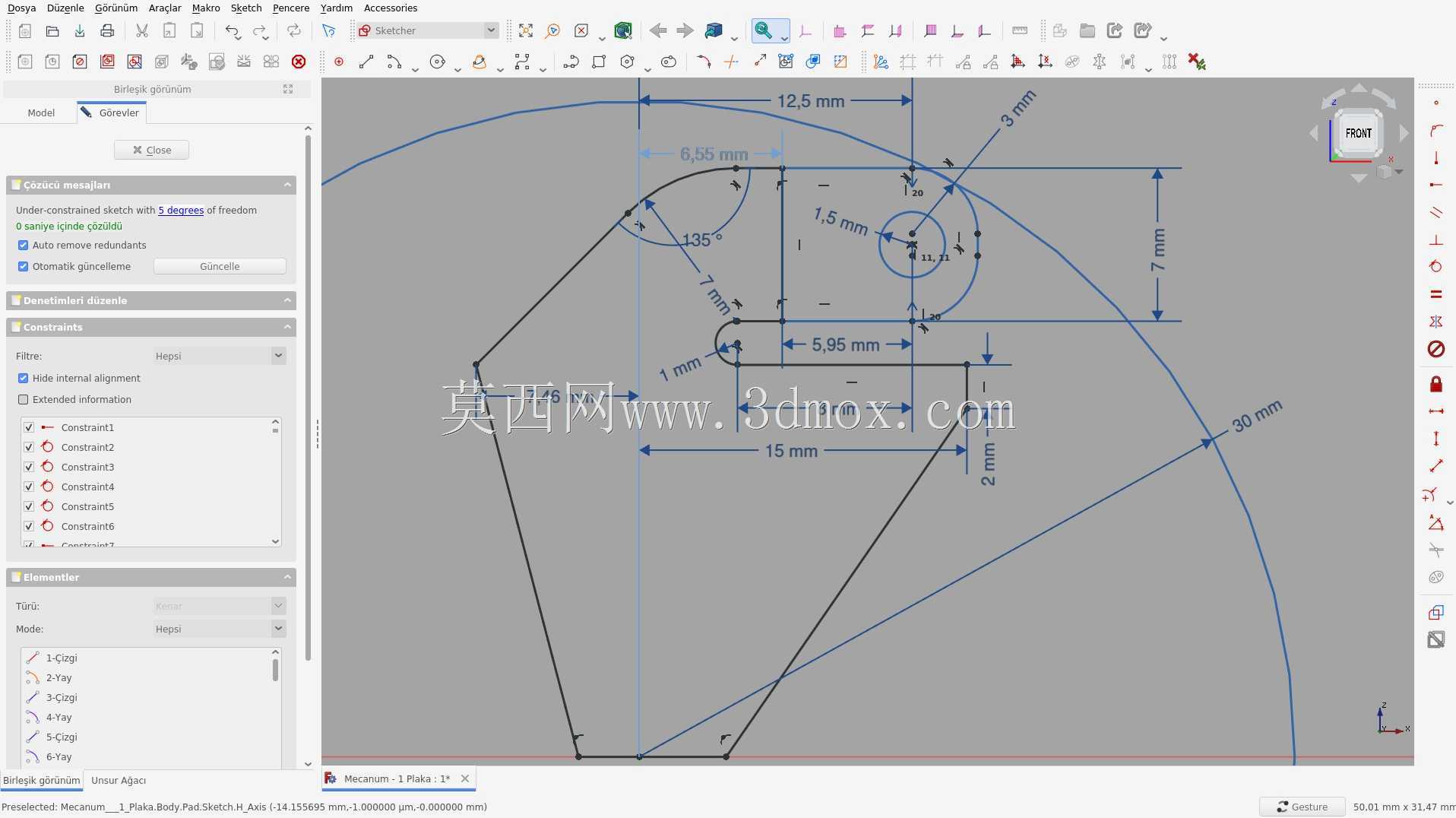

　　做移动AGV底盘选型的工程师大多绕不开麦克纳姆轮结构，这套轮组的核心价值就在于无需传统转向机构，仅通过不同轮组的转速差与转向组合，就能实现整车在平面内的任意方向移动，包括横移、斜行、零半径回转，在窄通道作业的仓储物流AGV、车间转运小车、智能巡检设备上的适配性远高于传统舵轮结构。这套轮组的设计核心在于周边辊子的排布逻辑，所有辊子的外轮廓包络形成一个完整的圆柱面，保证轮组转动过程中与地面的接触始终为连续状态，不会出现传统偏心轮组的行进颠簸问题。辊子自身的轴线与轮组主轴线呈固定夹角排布，常规选型中多采用45度夹角设计，这个角度的选择直接决定了轮组轴向与径向的分力配比，45度夹角下两个方向的分力均等，控制逻辑的编写难度最低，

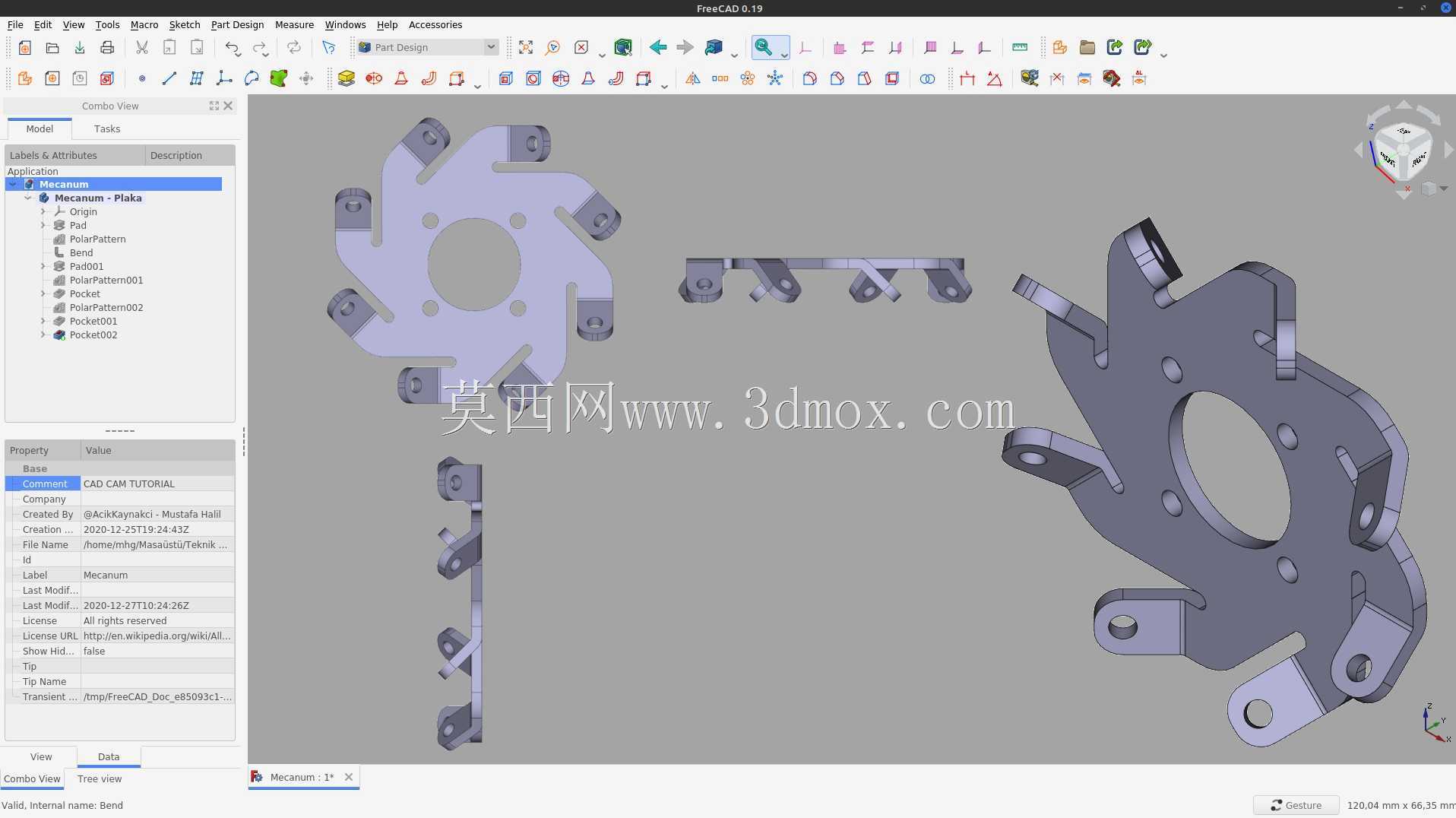

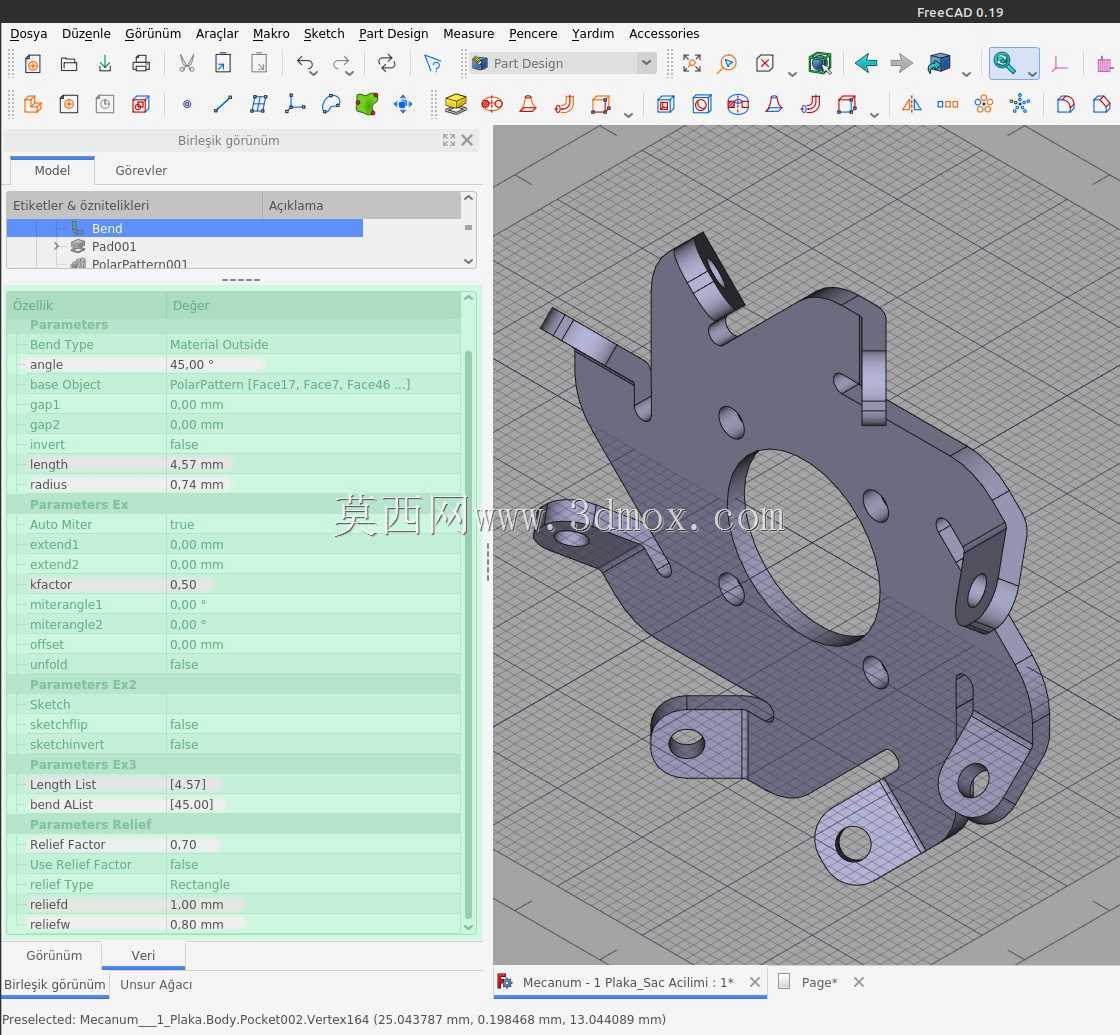

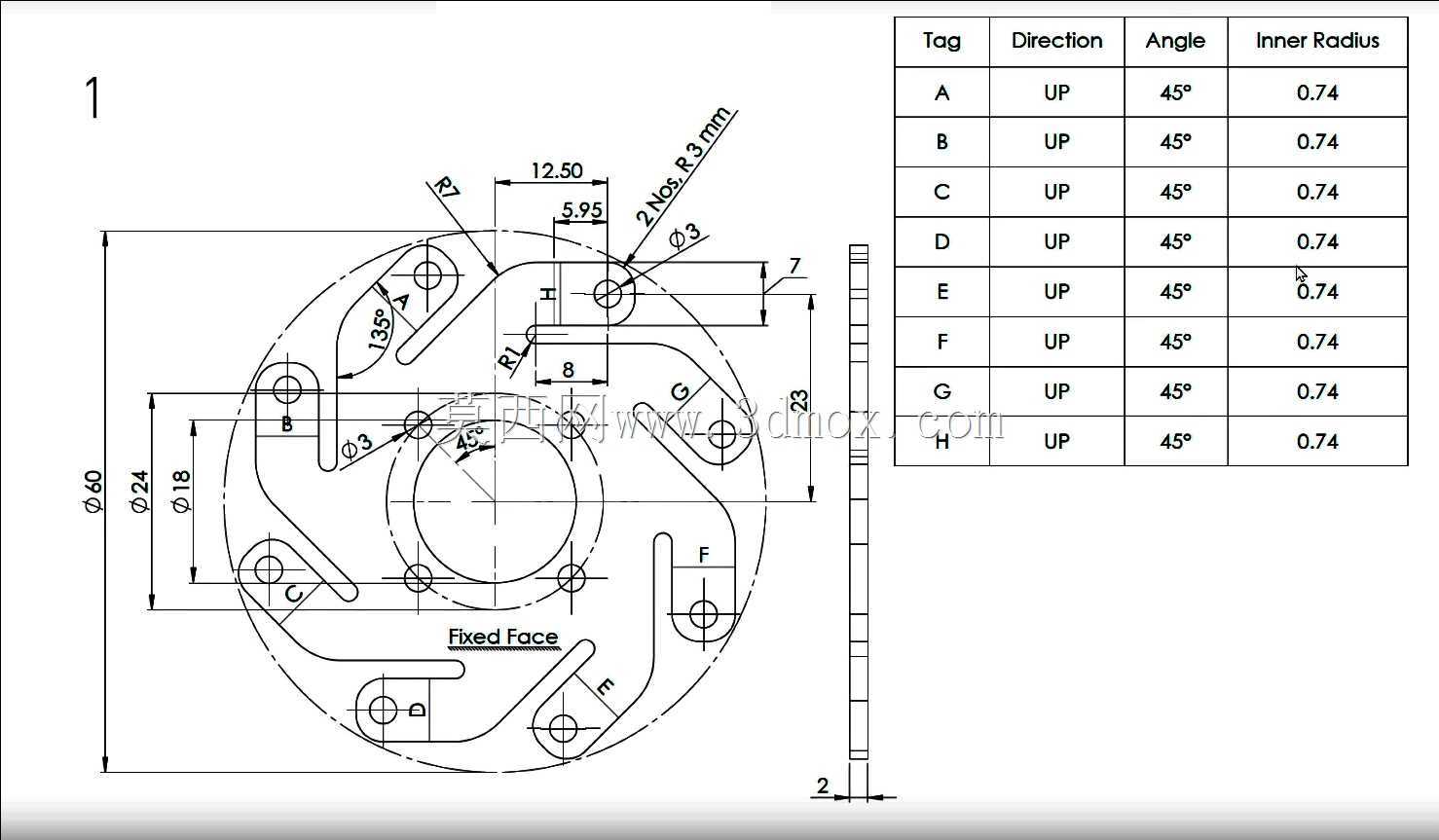

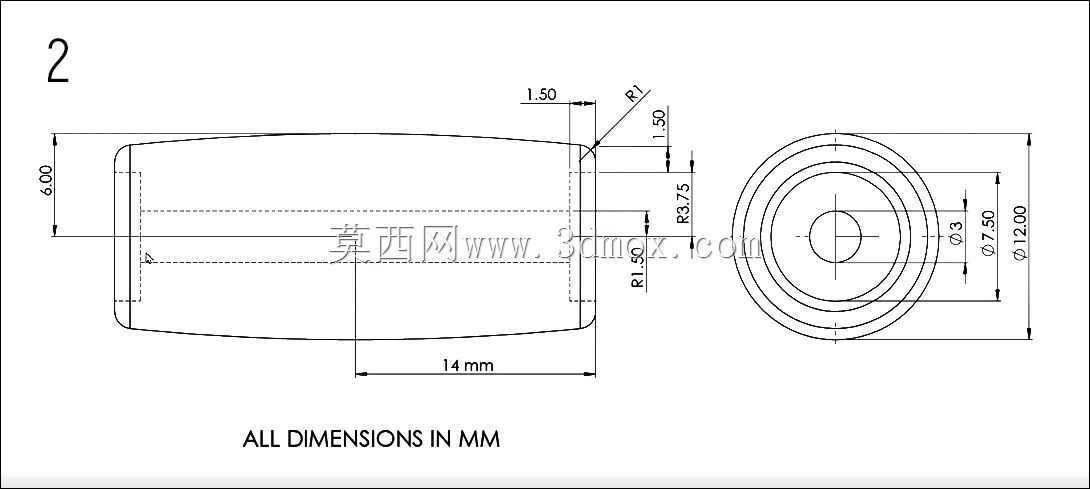

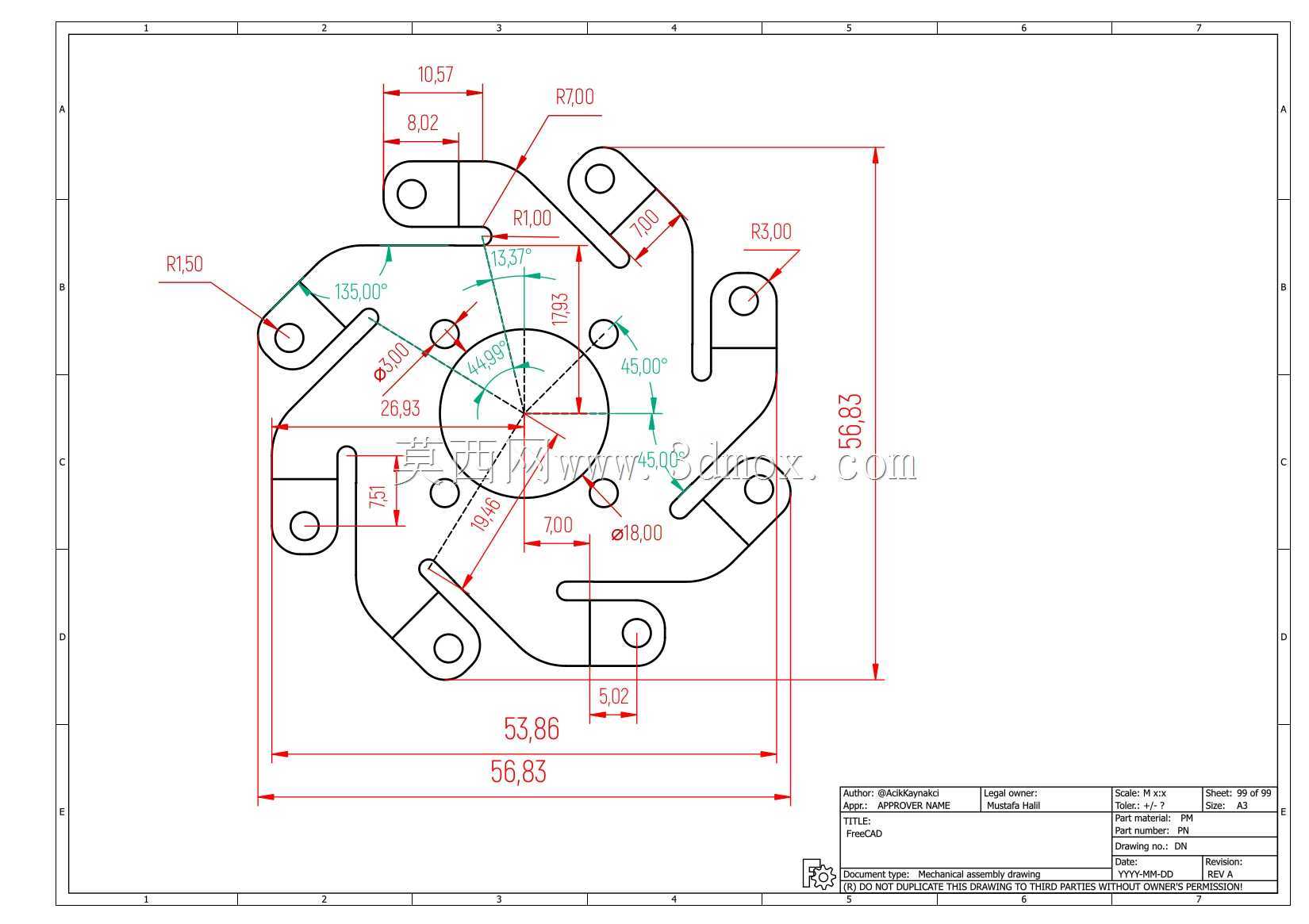

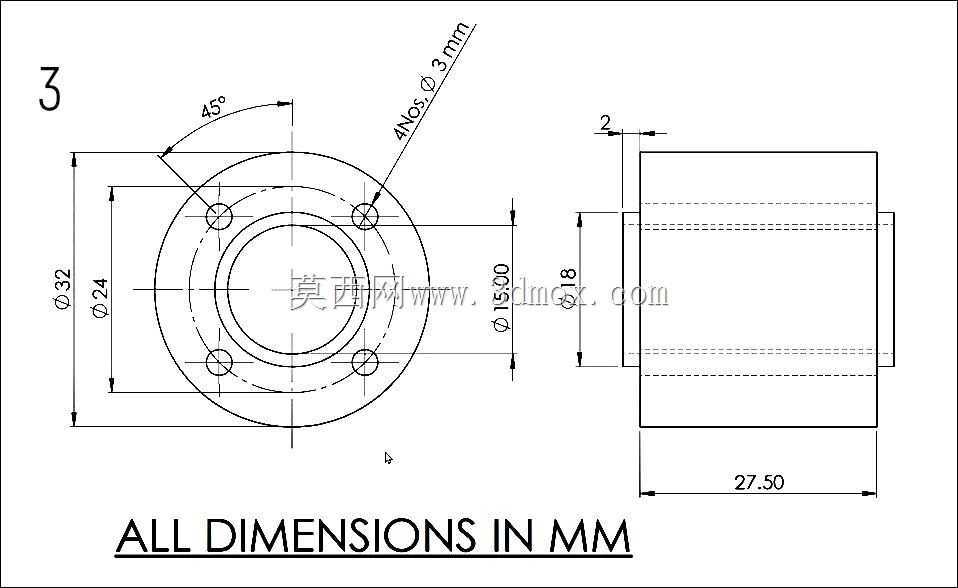

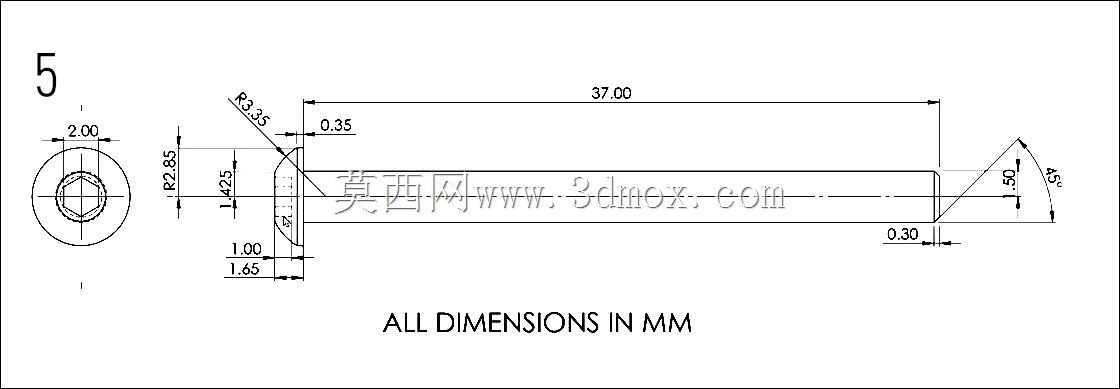

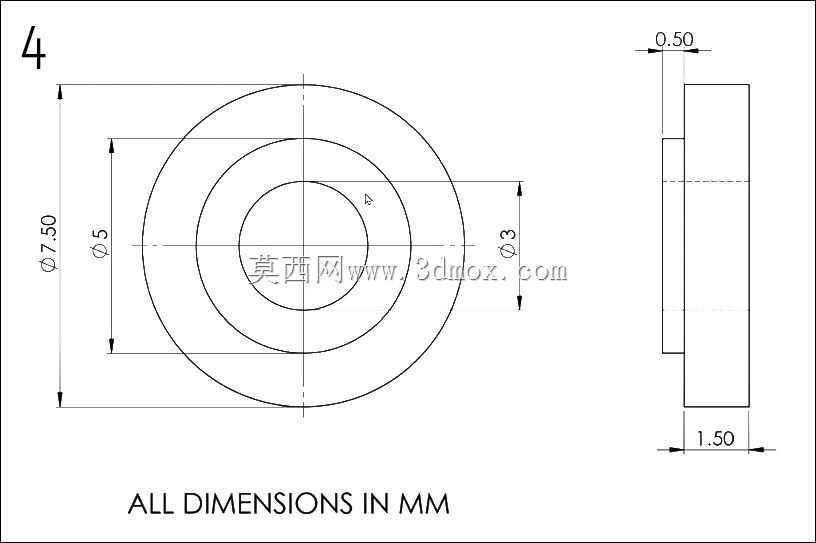

　　也是目前工业场景应用最广的排布方式。从结构细节来看，轮组主体采用分体式轮毂设计，中间预留标准安装孔位，可直接适配市面主流的驱动电机输出轴，安装法兰的孔位公差按照IT7级精度设计，保证装配后轮组的径向跳动量控制在0.1mm以内，避免高速行进时出现整车抖动问题。每个周边辊子都通过独立的微型轴承与轮毂支架连接，辊子外层包覆高弹性聚氨酯材料，既可以保证与地面接触时的足够摩擦力，又能吸收行进过程中的微小震动，同时聚氨酯材质的耐磨性能也能满足工业场景长时间连续作业的使用寿命要求。在安装边界上，这套轮组的径向尺寸与同负载等级的传统橡胶轮基本一致，轴向宽度略宽于普通轮组，在做底盘布局设计时需要预留足够的侧向安装空间，

　　同时要注意轮组周边不能有突出的结构件干涉辊子的自由转动，尤其是轮组内侧靠近电机安装的位置，要预留至少5mm的安全间隙，避免加工或装配误差导致的运动干涉。实际应用中，这类麦克纳姆轮通常采用四轮对称排布的安装方式，四个轮组分别独立驱动，通过运动控制器实时调整每个轮组的转速与转向，就能实现全向移动的功能，相比传统的舵轮转向结构，省去了转向驱动电机与转向传动机构，整体底盘的结构更紧凑，尤其适合在空间受限的生产车间、立体仓库内使用，比如电子制造车间的物料转运车，采用这类轮组的底盘可以在狭窄的设备通道内完成横移动作，不需要预留传统车辆的转弯半径，能大幅提升车间内的空间利用率。设计过程中需要重点关注辊子的受力情况，

　　由于辊子在工作过程中既需要随轮毂做公转，又会在接触地面时产生自转，其支撑轴承的受力是交变载荷，选型时需要按照额定动载荷的1.5倍以上做安全余量设计，同时辊子的安装支架要做足够的强度加强，避免重载情况下支架变形导致辊子卡滞。另外轮组的整体动平衡调校也十分关键，当轮组线速度超过1m/s时，不平衡量带来的震动会直接影响整车的运行平稳性，设计时轮毂结构尽量采用中心对称结构，所有安装孔位、支架的重量差控制在5g以内，装配后做整体动平衡校正，保证高速运行时的稳定性。从维护角度来看，这套结构采用模块化设计，单个辊子磨损后可以单独拆卸更换，不需要整体更换轮组，能大幅降低后期的使用维护成本，轮毂表面做阳极氧化处理，具备不错的防锈耐腐蚀能力，可适应车间内多尘、少量油污的工作环境。
