工业用500公斤级电缆卷筒三维设计

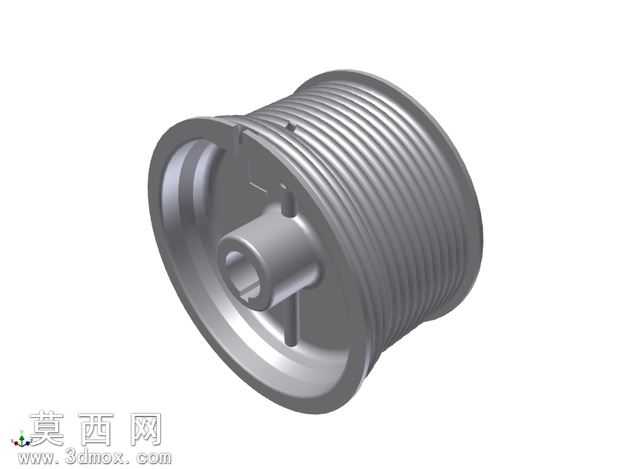

本作品为工业场景适配的电缆卷筒三维建模成果，建模过程依托Autodesk Inventor平台完成，整体采用1:1毫米级尺寸精度搭建，严格匹配5570毫米最大卷绕高度、500公斤额定承重的设计指标，还原了电缆卷筒的完整机械结构。建模阶段首先完成主体卷筒的基础轮廓构建，针对外壁多道平行卷绕绳槽做了等距阵列处理，每道槽的弧度、深度均按照电缆卷绕的排布需求做参数化约束，避免卷绕过程中出现电缆错位、卡滞的问题；卷筒两端的挡边做了加厚翻边结构，通过圆角过渡消除应力集中点，保障承重状态下的结构强度。中部的轮毂连接结构是建模的核心部分，中心轴孔做了同轴度约束，轴孔周边延伸出的三根径向支撑筋采用均匀圆周阵列排布，筋条与筒体内壁、轮毂外壁做了一体化布尔合并，连接处添加了过渡圆角，既保证扭矩传递的稳定性，也减少了铸造或机加工过程中的应力缺陷。材质渲染阶段，整体赋予亚光铸钢材质，调整金属粗糙度、环境反射参数还原工业铸件的真实质感，绳槽、轴孔、支撑筋的细节处做了光影强化，清晰呈现各结构的装配关系与空间位置。设计思路围绕重载电缆收放的实际工况展开，在保证500公斤承重能力的前提下，对筒壁、支撑筋的厚度做了轻量化优化，去除不必要的冗余材料，同时保证整体结构的刚性；卷筒的安装基准面、轴孔配合公差均按照通用工业安装标准做参数预留，可直接对接后续的工程图导出、装配仿真、受力模拟等工作，适配起重设备、移动工业设备的电缆收放配套需求，整体模型结构完整，参数可编辑，能够为实际生产加工提供精准的三维参考。
