椭圆形塑料内支撑壳体结构设计

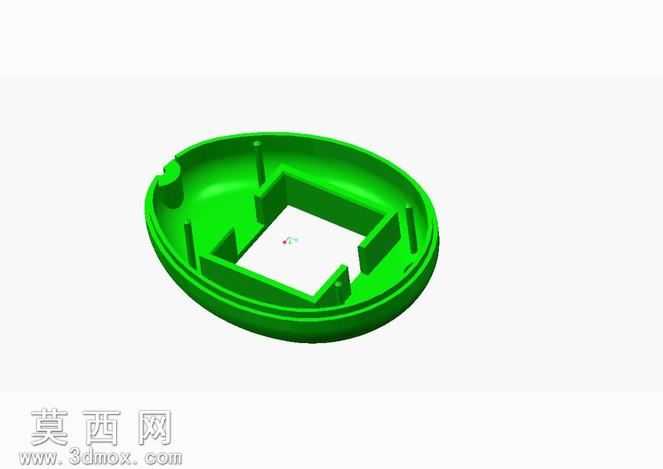

本作品为椭圆形塑料内支撑壳体，采用Creo1.0完成全参数化三维建模，整体造型基于椭圆轮廓做等壁厚抽壳处理，壳体壁厚均匀控制在常规注塑工艺允许的公差范围内，避免后续注塑生产出现缩痕、填充不足等缺陷。建模过程中首先绘制椭圆外轮廓草图，通过拉伸命令生成基础实体，再执行抽壳操作设定统一壁厚，随后在壳体内部搭建多组纵横交错的定位筋结构，筋位高度与壳体内腔深度匹配，筋条厚度遵循塑料件设计规范取壁厚的0.6倍左右，既保证整体结构的抗形变能力，又不会因筋位过厚导致表面产生缩印。壳体中部预留方形安装避让空腔，空腔四周设置凸起的定位挡边，挡边做了小圆角过渡处理，避免装配时出现应力集中导致的开裂问题，空腔边缘的卡扣位采用对称式布局，可实现与对应装配部件的快速卡合固定，无需额外螺丝连接件即可完成初步定位。壳体外侧边缘设置了两处不对称的定位凸台与卡槽结构，用于和外部配套外壳做周向防呆定位，避免装配时出现角度错位，所有棱边均做了R0.5到R1不等的圆角过渡处理，既优化了塑料熔体在模具型腔内的流动路径，降低注塑填充阻力，也能去除锐边避免后续装配、使用过程中划伤操作人员。材质选用常见的通用ABS工程塑料，该材质具备较好的冲击强度与尺寸稳定性，适合制作这类带内部支撑筋的壳体类零件，渲染阶段赋予模型鲜亮的绿色半哑光塑料材质，还原注塑件原生的质感表现，清晰展示内部筋位、定位结构、避让空腔的布局关系。设计过程中充分考虑注塑成型的工艺要求，所有结构均做了合理的脱模斜度设定，内部筋位的斜度大于外壁斜度，保证开模时零件可以顺利从模具型腔中脱出，不会出现粘模、拉白等问题，整体结构紧凑，在满足装配定位、支撑防护功能的前提下尽可能精简材料用量，兼顾结构强度与生产成本的平衡，可直接用于后续的模具设计开模，也可作为同类椭圆型塑料壳体设计的参考模板，适配小型电子设备、手持终端、小型家电的内支撑外壳类应用场景。
