三瓣式开槽法兰连接盘结构设计

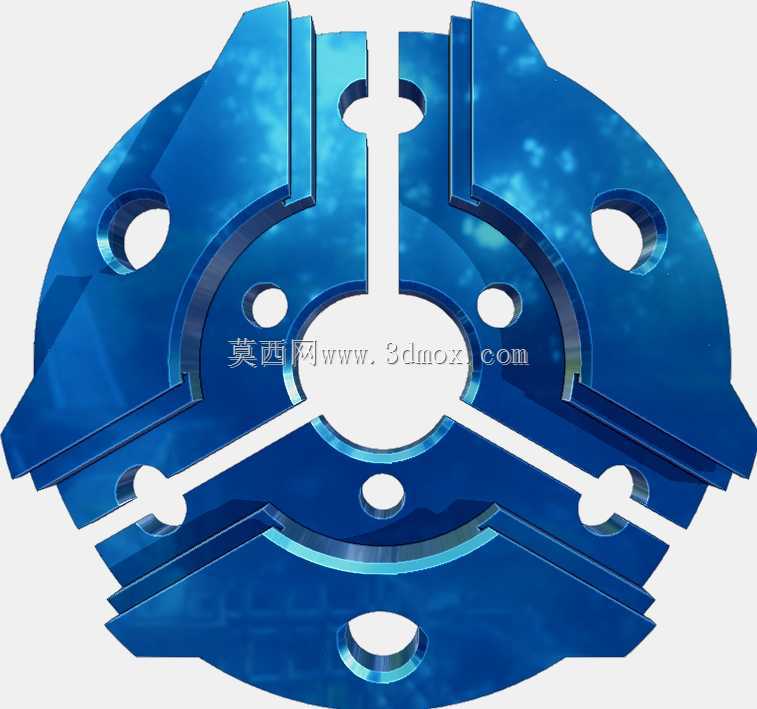

　　这类三瓣式开槽法兰连接盘，在中低压流体管路对接、回转工装的端面定位场景中应用十分广泛，区别于整体式法兰的整圈封闭结构，三瓣分体的开槽设计，能在不拆解两端管路或轴端部件的前提下，完成法兰件的快速拆装更换，尤其适合管路排布密集、操作空间狭窄的化工流体输送线、机床主轴端部工装快换场景。从实际功能来看，盘体中心的通孔为核心过流或轴件穿装通道，中心孔周边均匀分布的三个小圆孔为定位销孔，装配时可与对接端的定位销配合，保证两端部件的同轴度误差控制在0.02mm以内，避免对接后出现偏心偏载。盘体上沿径向开设的三条通槽，将整圈法兰分割为三个独立的瓣状结构，槽宽尺寸匹配对应规格的连接螺栓直径，安装时无需将螺栓从螺杆端部完全旋出，

　　只需将螺栓松开至足够间隙，把三瓣法兰的卡槽对准螺栓卡入后再旋紧螺母即可，相比整体法兰的拆装流程，能减少60%以上的停机维护时间。盘体外缘均匀分布的三个大尺寸通孔为螺栓过孔，对应对接法兰的螺纹孔位置，螺栓锁紧后可提供足够的轴向压紧力，保证对接面的密封性能，当用于管路连接时，配合端面的密封垫片，可承受1.6MPa以内的流体压力，满足常规水、气、低压油品的输送密封要求。设计过程中，首先要根据对接端的轴径或管路通径确定中心孔的尺寸边界，中心孔的直径公差通常取H7级，保证与对接件的配合间隙合理，既不会出现装配卡滞，也不会因间隙过大导致定位失效。三条径向通槽的位置需做对称度校验，槽的中心线需与盘体中心重合，对称度公差控制在0.05mm以内，

　　避免卡入螺栓后出现瓣体受力不均的情况，槽的端部需设计R2的圆角过渡，减少开槽带来的应力集中问题，避免长期受交变载荷时出现槽端开裂的失效问题。盘体的厚度尺寸需根据额定压紧力核算，当采用Q235材质时，10mm厚度的盘体可满足M12螺栓锁紧时的强度要求，不会出现瓣体变形的情况。外缘的三个螺栓过孔中心需分布在同一分度圆上，分度圆直径需与对接法兰的螺栓孔分度圆完全一致，孔位的位置度公差不超过0.1mm，保证螺栓能顺利穿装。盘体的两个端面需做车削加工，表面粗糙度达到Ra3.2，保证对接时的端面贴合度，避免因端面不平出现密封泄漏或定位偏移。从安装边界来看，这类法兰盘的外径尺寸通常比对接法兰外径大5-10mm，预留出足够的扳手操作空间，

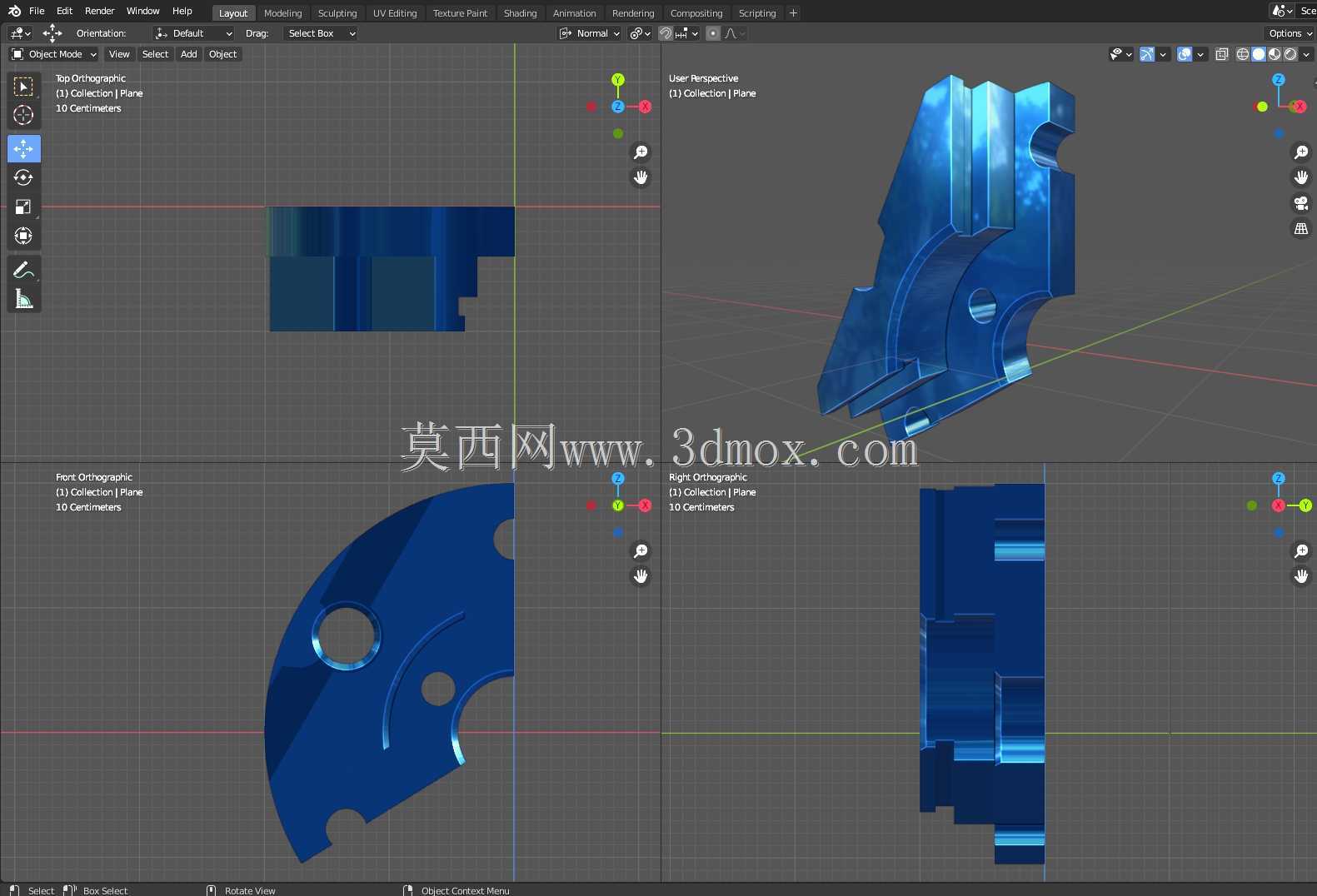

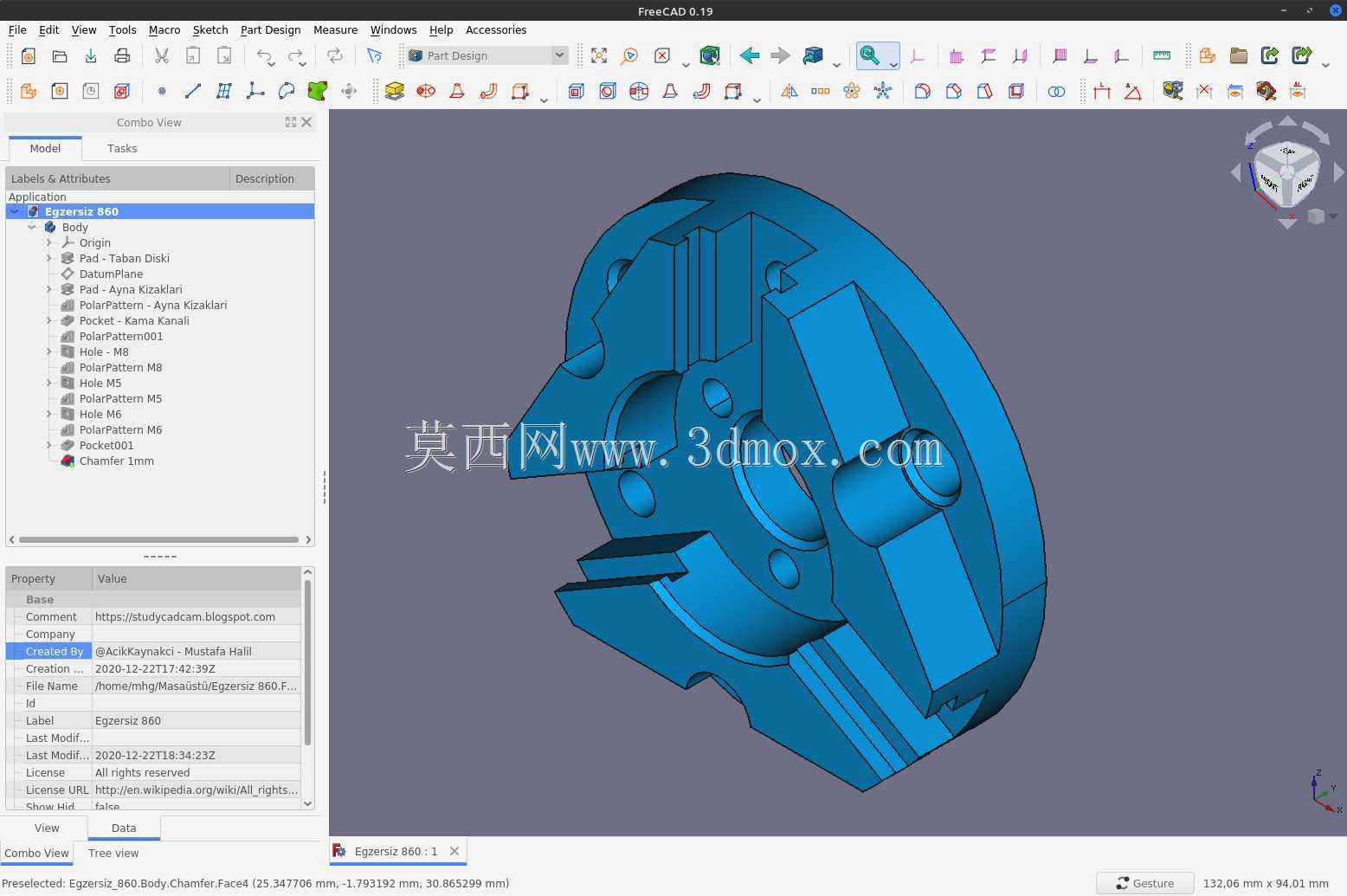

　　三瓣结构拆分后，单瓣的径向尺寸仅为整圈法兰的三分之一左右，能在周边有障碍物的狭小空间内完成装配，不需要预留整圈法兰的安装操作空间，在老旧设备的管路改造、工装升级场景中适配性极强。实际使用中，这类开槽法兰也可作为快换工装的连接压盘使用，安装在机床主轴的端部，配合卡爪可实现异形工件的快速压紧定位，三瓣的独立结构可根据工件的外形调整压紧点位置，相比整体式压盘的适配性更强，能兼容不同外形尺寸的工件装夹需求。需要注意的是，这类分体式法兰不适合用于高压、强冲击载荷的场景，瓣体的开槽位置会削弱整体结构强度，当压力超过2.5MPa或存在持续交变冲击载荷时，槽端的应力集中位置容易出现裂纹，因此选型时需根据实际工况的载荷参数确认强度冗余，必要时可更换为40Cr材质并做调质处理，提升瓣体的结构强度，满足更高载荷的使用需求。建模过程中，需重点校验开槽位置与螺栓过孔、定位销孔的位置干涉问题，保证槽的宽度足够让对应规格的螺栓顺利卡入，同时槽的深度不能超过螺栓过孔的分度圆位置，避免削弱螺栓孔周边的结构强度，三个瓣体的质量差需控制在5g以内，避免高速回转时出现动不平衡问题，影响设备的运行稳定性。
