入耳式耳机出声端腔体结构设计方案

项目分类:通用机械零部件 发布时间:2021-12-19 ID:457318
  • 入耳式耳机出声端腔体结构设计方案
  • 入耳式耳机出声端腔体结构设计方案

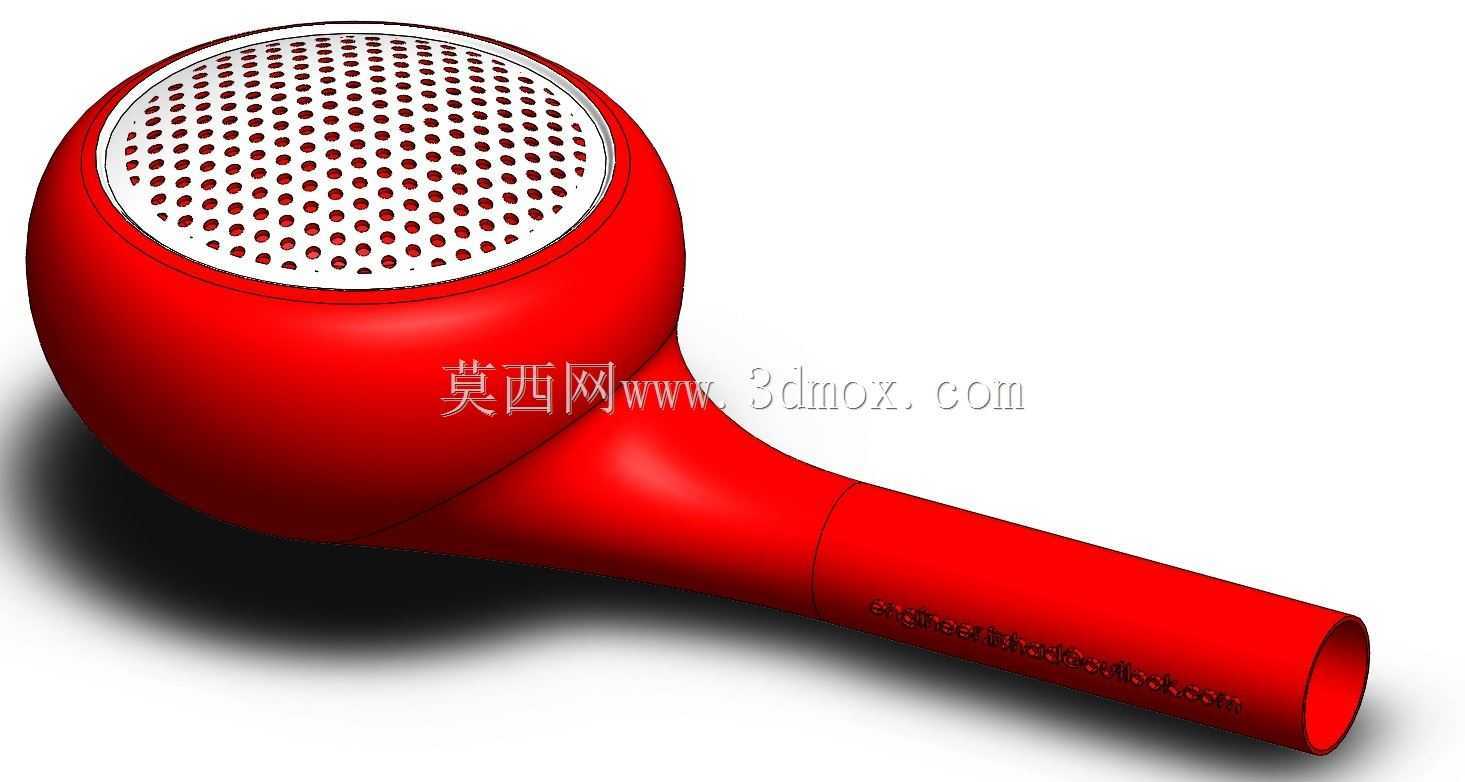

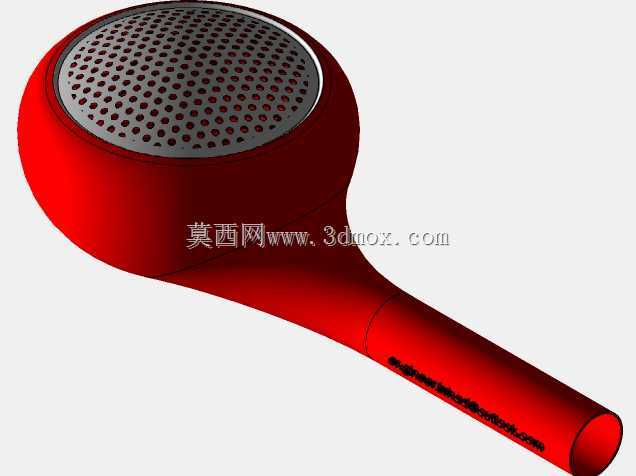

  日常接触的入耳式耳机,其出声端的腔体结构直接决定佩戴贴合度与声学输出效果,本次呈现的结构设计,首先从耳道贴合的人体工学边界出发,将出声导管的外径控制在适配多数人耳道内径的尺寸区间,导管外壁预留0.15mm的硅胶套安装卡槽深度,避免硅胶耳套在佩戴过程中出现滑脱、移位的问题,导管末端做R0.2的圆角过渡,防止装配硅胶套时刮伤套体内壁,也能减少佩戴时对耳道的硬质触感刺激。腔体主体采用圆润的球形过渡结构,和细长导管衔接处做连续变径曲面处理,不存在尖锐的棱角转折,一方面能减少注塑生产时的应力集中问题,降低成型后壳体出现缩痕、翘曲的概率,另一方面球形腔体的内部容积经过测算,刚好匹配小尺寸动圈单元的后腔声学需求,

  不会因为腔体容积偏差导致低频浑浊或者高频干涩的问题。出声面的网孔采用均匀阵列的圆孔设计,孔间距与孔径的比例控制在1.5:1,既保证足够的出声通透率,减少声阻损耗,又能阻挡外界的灰尘、耳垢进入腔体内部沾污振膜,网孔区域的边缘做0.3mm的下沉台阶,方便后续粘贴防尘调音网,台阶的平面度公差控制在0.05mm以内,保证粘贴后网面平整无翘边,不会出现漏音的情况。从实际应用场景来看,这类结构既可以用于有线入耳式耳机的前腔制作,也能适配TWS真无线耳机的出声端结构,安装时只需要将单元从腔体尾部装入,点胶固定后再合盖封装即可,腔体尾部的衔接段预留了走线槽位,有线版本可以直接穿过线材做尾部应力缓冲,无线版本则可以在该位置布置蓝牙天线的馈点,

  不需要额外修改主体结构就能适配不同的产品方案。设计过程中特意将壳体的壁厚统一控制在1.2mm,采用ABS或者PC材质注塑时,整个壳体的成型周期能控制在15秒以内,壁厚均匀不会出现厚薄差异导致的填充不均问题,外表面的抛光面可以直接做高光喷油或者UV镀层处理,不需要额外做表面打磨工序。出声导管的内孔做了0.1mm的拔模斜度,模具抽芯时不会刮伤内壁,保证出声通道的光滑度,减少声波在通道内的反射杂波,导管内壁距离单元出声面的距离经过反复调整,控制在3.2mm,刚好让单元发出的声波经过导管传导后,在耳道入口处形成平顺的频响曲线,不会出现峰谷异常的听感问题。腔体侧面和导管衔接的位置,特意做了一圈细微的凹槽标识,既可以作为生产装配时的定位基准,

  也能作为外观装饰线,提升产品的精致感,凹槽的深度控制在0.2mm,不会因为凹槽过深导致壳体壁厚不足出现强度问题,日常佩戴时即使受到轻微的挤压、磕碰,壳体也不会出现开裂、变形的情况。从安装边界来看,整个结构的最大外径不超过14mm,整体长度控制在28mm,不管是搭配有线耳机的线控结构,还是装入TWS耳机的充电仓,都不会出现尺寸干涉问题,充电仓的型腔只需要按照该外形预留0.3mm的间隙,就能保证耳机顺利放入和取出,不会出现卡滞。结构的分模线设置在腔体球形面的最大轮廓处,分模面做0.02mm的贴合公差,注塑成型后飞边厚度不超过0.03mm,后续只需要简单的披锋处理就能进入表面处理工序,减少后续加工的工时消耗。出声网的孔阵列采用环形排布方式,从中心向外逐圈加密,中心区域的孔间距略大于外圈,这样的排布能让出声的声压分布更均匀,不会出现中心声压过高导致的听感刺耳问题,同时这种排布方式在模具加工时,电极的制作难度更低,不需要做复杂的变距编程,能减少模具的加工成本,延长模具的使用寿命,正常量产情况下模具寿命可以达到30万模次以上,满足消费类电子产品的批量生产需求。
