异形弯折拼接曲面结构件设计

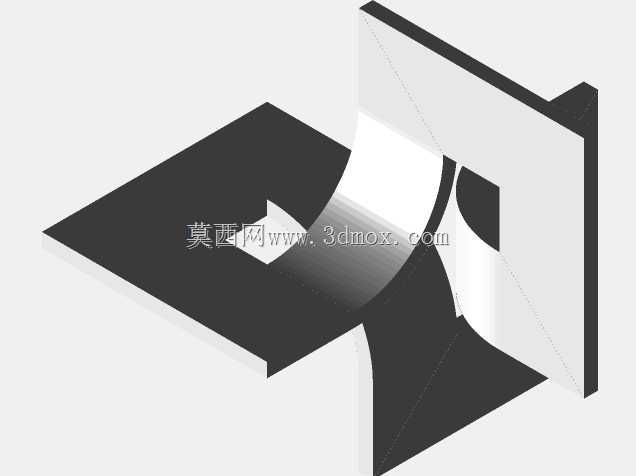

　　这类异形弯折拼接曲面构件，常应用在非标设备的外观护罩衔接段、工装夹具的定位承托面、以及小型实验装置的流体导向通道位置，区别于常规直角拼接的钣金件，它的曲面过渡段能有效降低应力集中系数，在设备长期受交变载荷的工况下，能避免直角焊缝位置出现疲劳开裂的问题。从结构设计逻辑来看，整个构件采用一体化弯折成型思路，没有额外的拼接焊缝，主体的方形开孔是为了给设备内部的管线、传动杆件预留穿行空间，开孔边缘做了等半径的圆角过渡，避免安装时剐蹭管线外层防护套，同时也能消除开孔位置的应力集中点。构件向外延伸的弯折支臂，是用来和设备主体框架做安装固定的，支臂的端面做了铣平处理，能保证和安装基面的贴合度达到0.02mm以内，

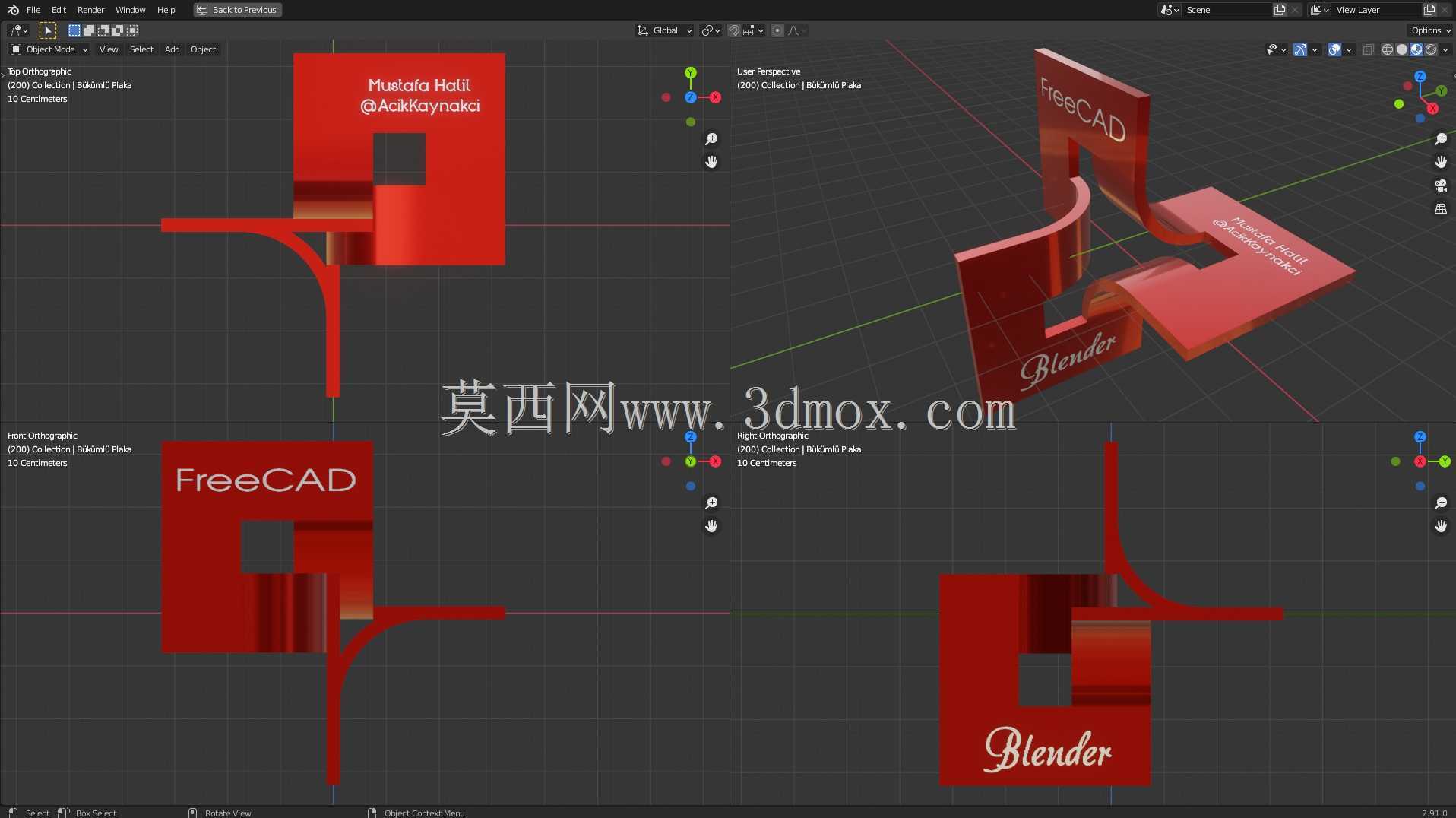

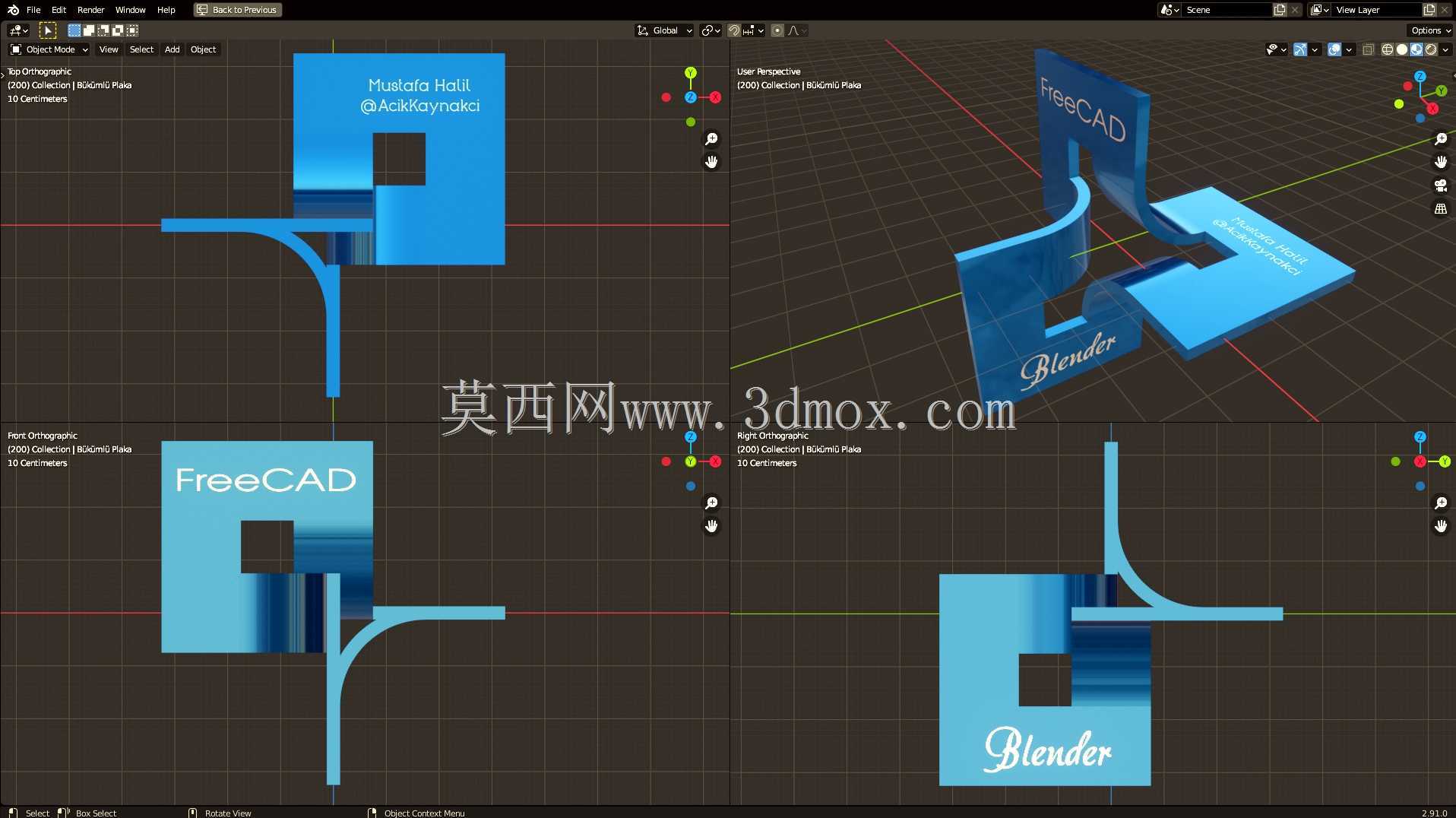

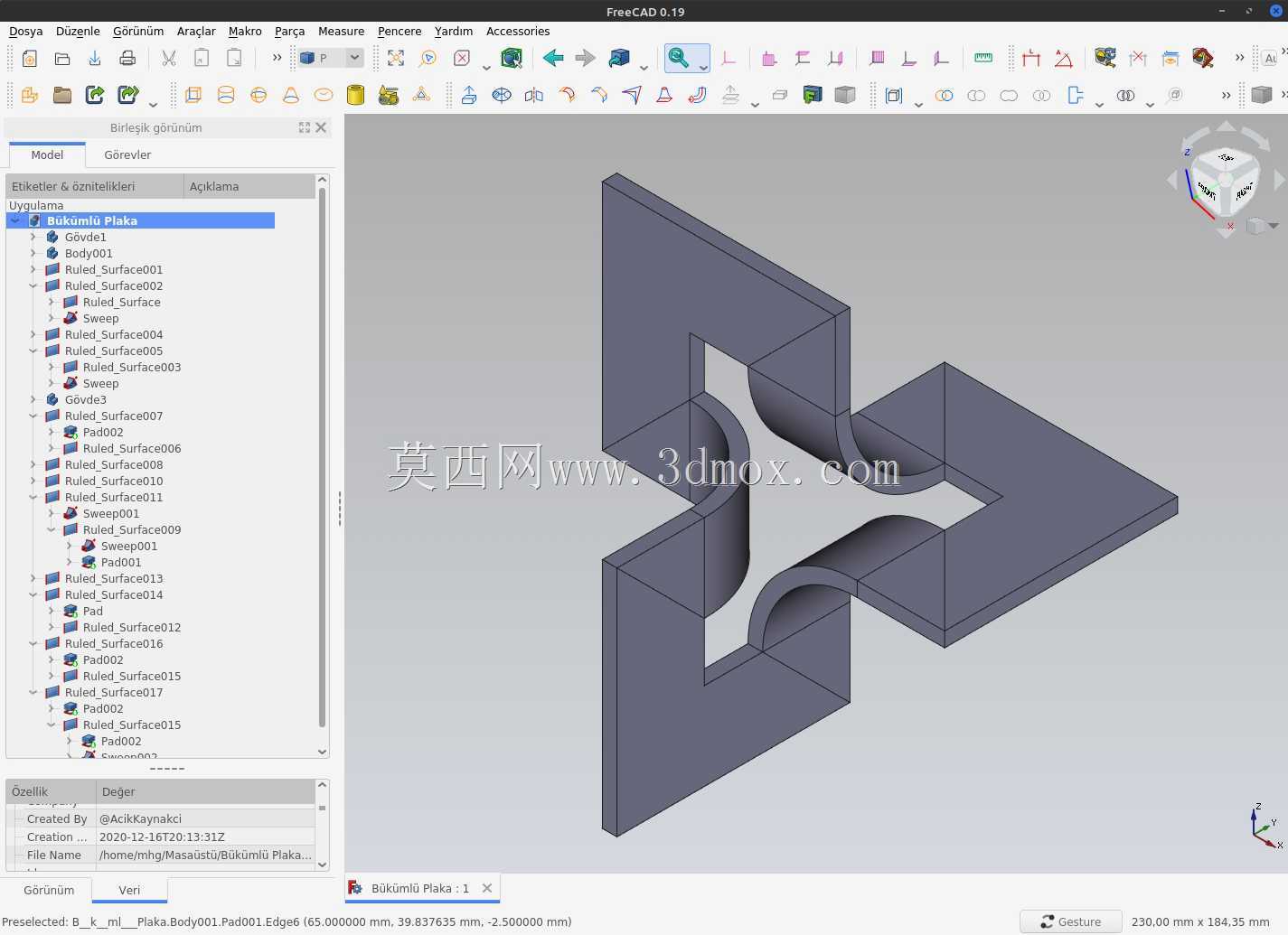

　　安装时不需要额外加调整垫片就能保证装配精度。曲面过渡段的曲率是经过反复校核的，在做三维建模时，先通过基准面绘制各个截面的轮廓线，再用放样命令生成连续曲面，之后对曲面做加厚处理，加厚厚度根据实际应用场景的载荷要求调整，常规工况下2mm厚度就能满足普通护罩的防护需求，如果是用作承托结构，厚度可以提升到4-5mm，同时在曲面内侧加设加强筋来提升整体刚性。安装边界方面，整个构件的外接轮廓尺寸适配常规小型设备的安装空间，支臂上的安装孔位采用长圆孔设计，能允许安装时存在±1mm的位置调整量，降低现场装配的对位难度，不需要在设备框架上做高精度的预钻孔就能完成安装。在实际使用场景中，这类曲面弯折构件如果用在食品加工设备上，

　　曲面的顺滑过渡能避免物料残留，清洁时不需要额外清理死角，符合食品设备的卫生设计要求；如果用在自动化生产线的导向工位，曲面的顺滑弧度能让工件在输送过程中平稳变向，不会出现卡滞、磕碰工件表面的问题。建模过程中需要注意曲面的连续性，要保证G2连续才能让最终加工出来的构件表面没有明显的棱线，不管是做钣金折弯还是CNC铣削加工，都能保证表面顺滑度，后续做表面喷塑、阳极氧化处理时，不会出现涂层厚薄不均的问题。另外构件的几个弯折角度是经过装配干涉校验的，在和相邻零部件装配时，不会出现运动干涉，不管是静止的固定护罩还是随动的活动构件，都能保证运动行程内和周边零件保留足够的安全间隙。从结构强度校核的角度，对构件施加额定载荷后，最大变形量控制在0.1mm以内，完全满足常规工业设备的使用要求，不需要额外做加强处理就能保证长期使用的结构稳定性。
