壁挂式方形导流连接安装基座结构

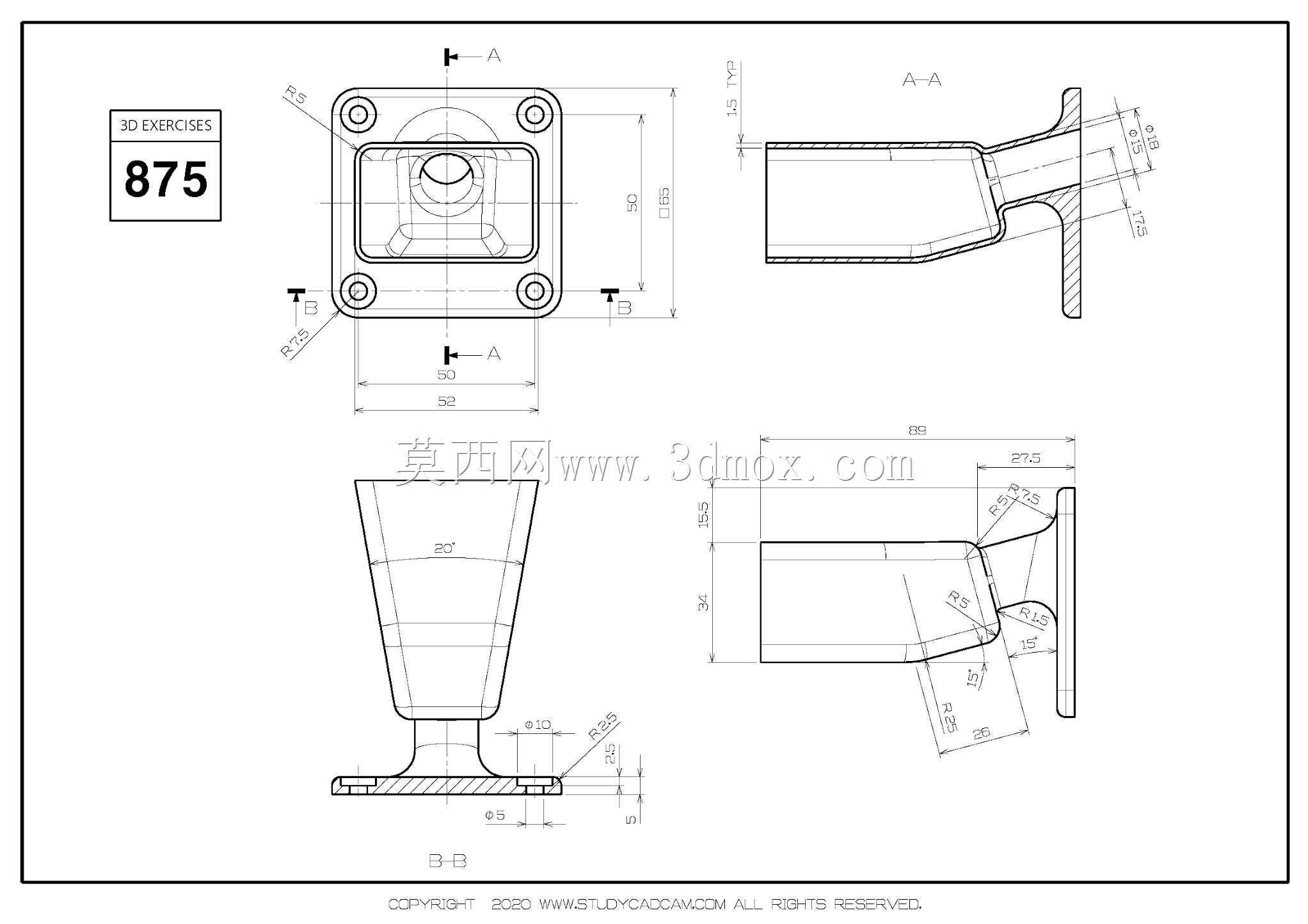

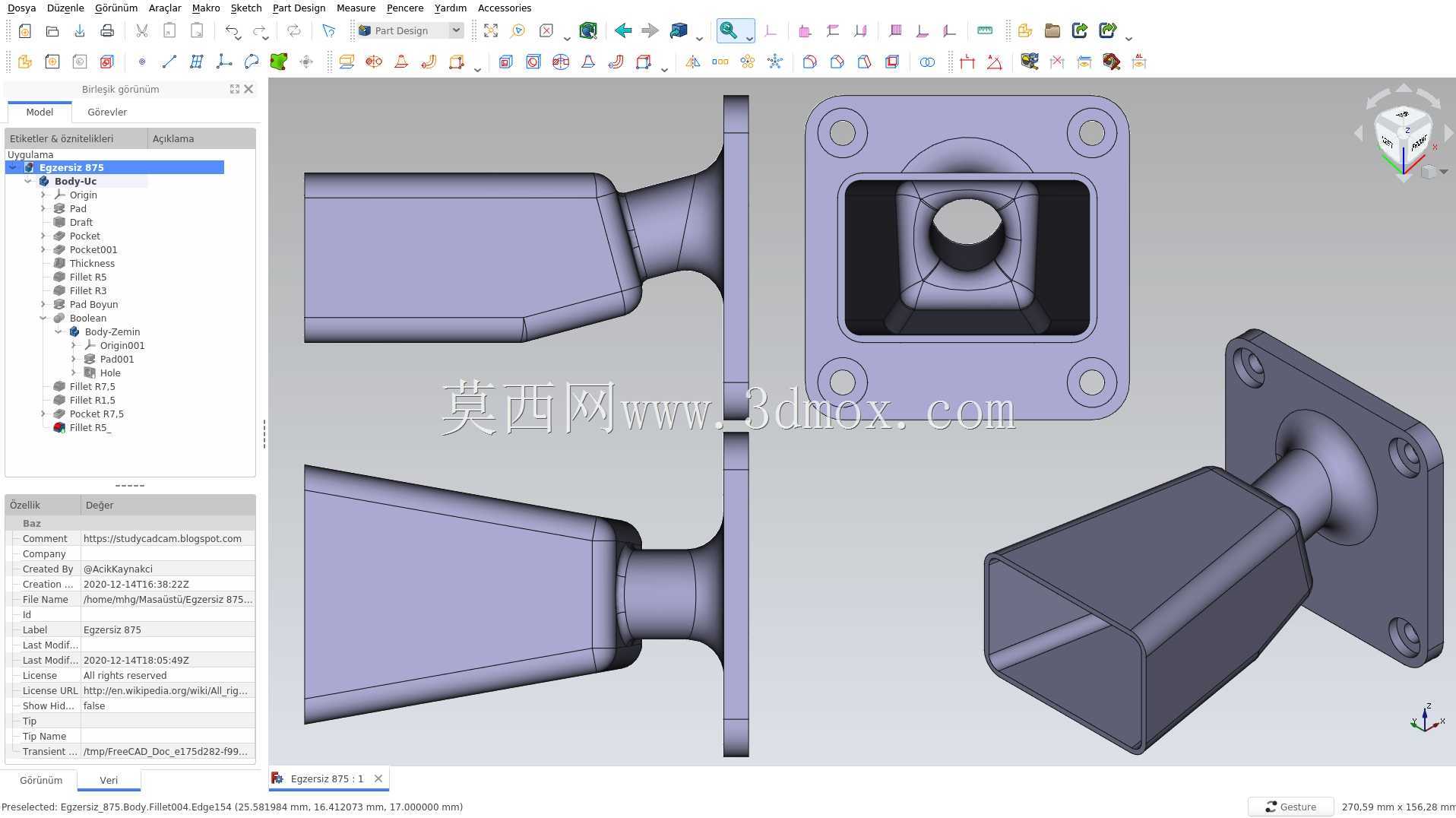

　　这类带导流通道的壁挂式连接基座，常应用在小型流体管路的终端接驳场景，比如实验台通风管路末端的风向引导构件、小型除尘设备的侧装吸风口连接座，或是3D打印机散热风道的出风口固定件，核心作用是完成管路与安装面的刚性固定，同时通过渐变的流道截面降低流体通过时的局部阻力，避免直角转弯带来的涡流损耗与风噪问题。从结构设计逻辑来看，安装端采用方形法兰盘结构，四个角位预留沉头安装孔，安装时可直接通过螺栓将整个构件固定在设备侧壁或者墙面安装板上，沉孔设计能够保证螺栓头完全埋入法兰盘面，不会突出平面干涉后续外接部件的装配，法兰盘与流道主体的衔接位置做了圆弧过渡处理，避免直角连接处的应力集中，在长期受流体压力或者轻微振动的工况下，

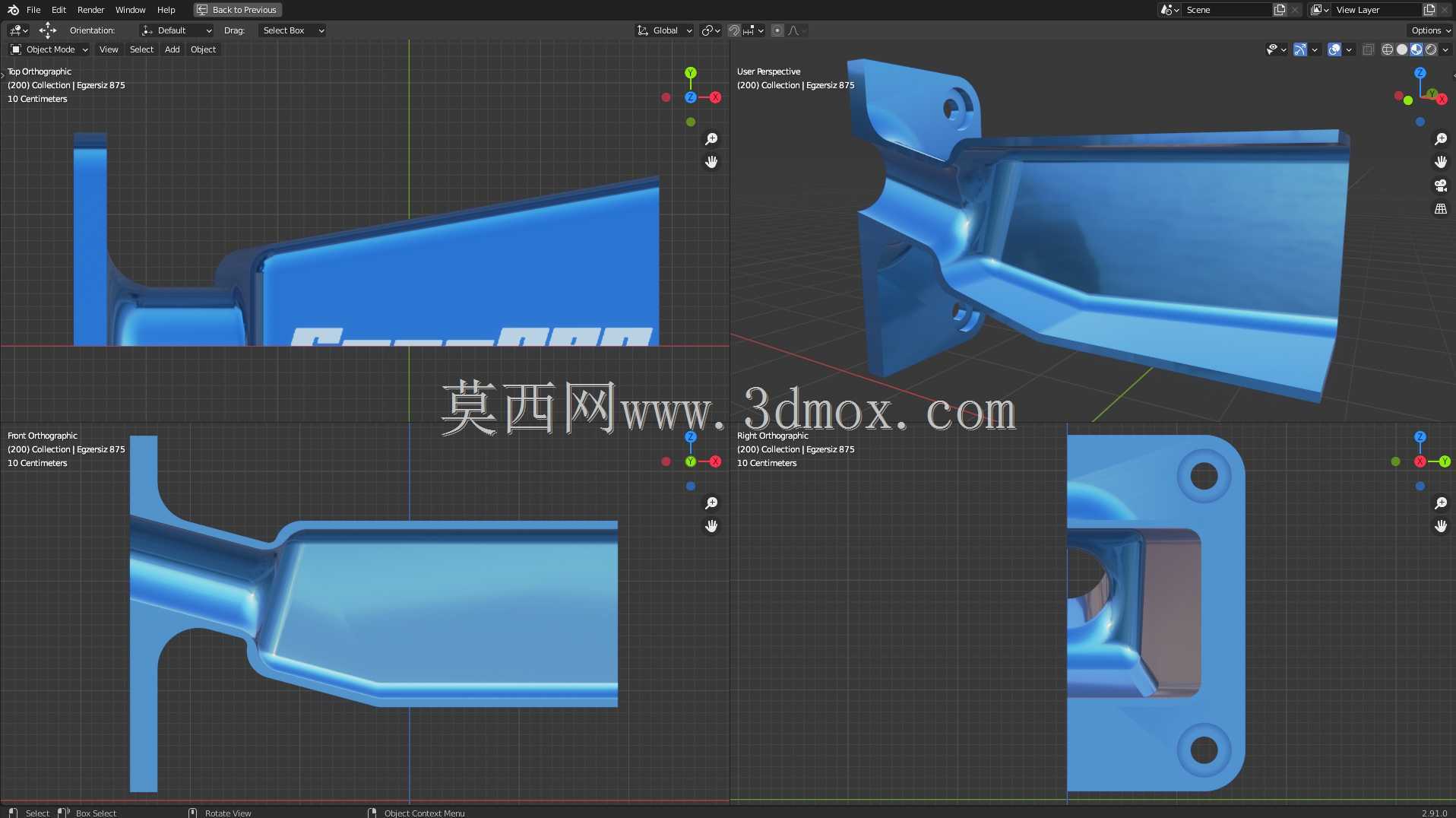

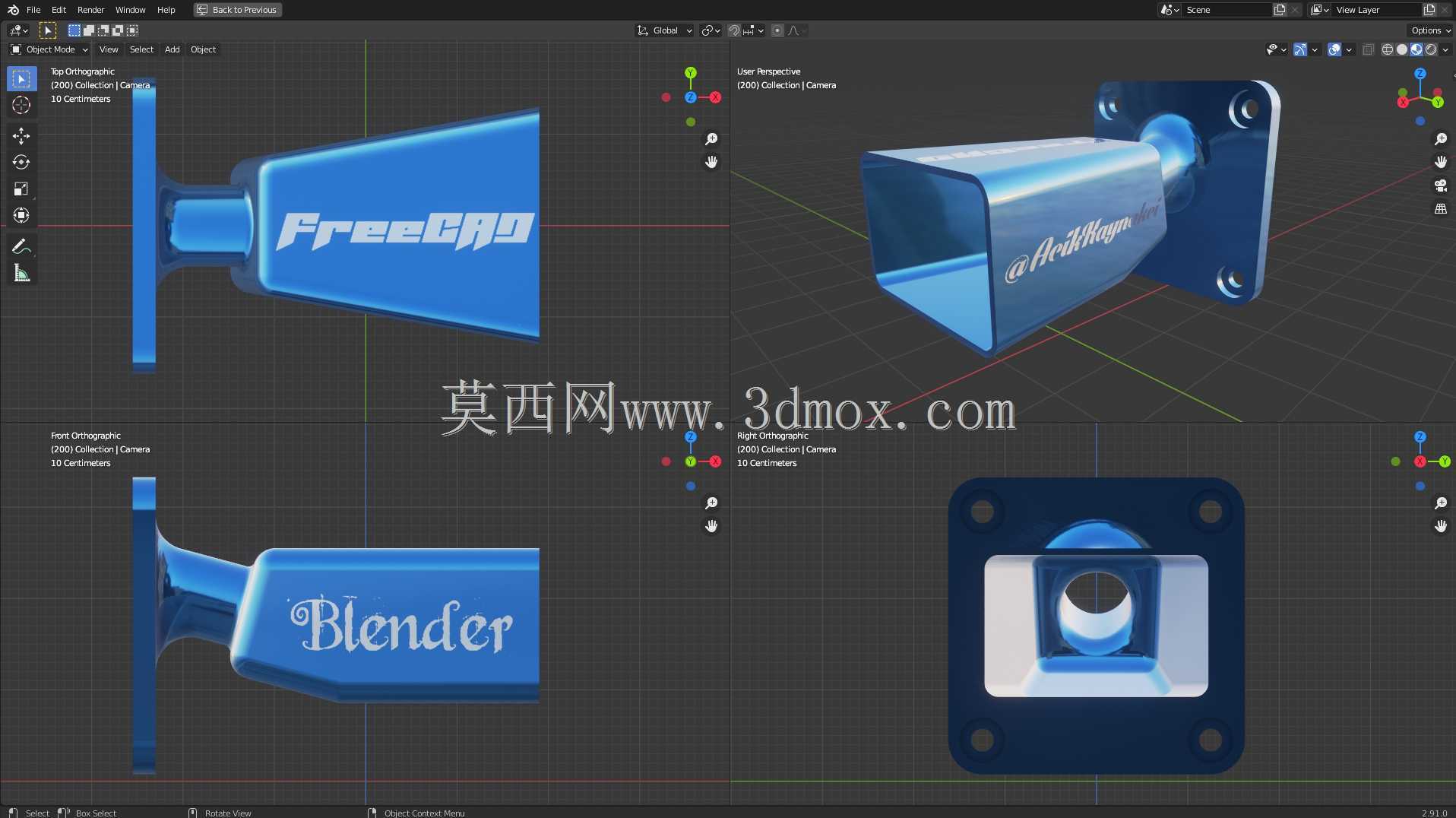

　　不会出现衔接位置开裂的问题。流道部分采用从圆形接口到方形出口的渐变截面设计，入口端的圆柱段可以直接对接标准规格的柔性通风管或者硬质PVC管路，不需要额外做转接头适配，顺着流体流动方向，截面从圆形逐渐过渡为方形出口，整个内壁做了顺滑的曲面处理，没有突兀的折角，流体在通过这段流道时，能够顺着壁面平缓改变流向，相比直角转接的结构，局部阻力系数可以降低四成左右，对于小流量的低压流体输送场景来说，能够有效减少风机的负载损耗。出口端的方形结构一方面是为了匹配特定尺寸的方形出风口格栅或者导流百叶，另一方面方形的端面在贴附安装过滤棉、整流网这类附件时，比圆形端面更容易固定密封，不需要定制异形的密封垫片，直接采用方形泡棉胶条就可以完成端面密封，

　　降低现场装配的配件成本。从安装边界来看，法兰盘的外轮廓尺寸要比流道主体的最大截面宽出足够的距离，四个安装孔的中心距设置避开了流道的壁厚位置，钻孔时不会打穿流道内部造成漏气问题，整个构件的轴向长度控制在较短的范围内，壁挂安装后不会突出安装面过多，节省设备外部或者墙面的占用空间，在一些空间紧凑的设备内部布线布管场景中，这种短尺寸的壁挂导流座不会和周边的管线、结构件产生干涉。设计时还考虑了不同加工工艺的适配性，如果采用3D打印加工，整个结构没有倒扣的内凹面，打印时不需要添加额外的支撑结构，打印完成后只需要简单去除层纹就可以直接投入使用；如果采用注塑工艺生产，模具的分型面可以直接设置在法兰盘的背面，流道部分的抽芯方向顺着构件轴向，

　　不需要复杂的侧抽芯结构，能够有效降低模具的加工成本，适合小批量的量产场景。在实际选型使用时，需要注意入口圆柱段的外径尺寸要和对接的软管内径匹配，安装时在圆柱段外壁缠绕一圈生料带或者套上橡胶密封圈，再用喉箍锁紧软管，就可以保证管路连接位置的密封性，不会出现漏风漏液的问题；法兰盘与安装面之间可以根据工况需求添加橡胶密封垫，避免安装面不平整导致的固定位置松动或者缝隙泄漏。这类结构虽然属于小型的管路连接件，但在很多流体输送的末端场景中是必不可少的部件，相比采用标准弯头加法兰片拼接的组合结构，一体化的导流基座减少了拼接位置的泄漏点，同时整体的结构强度更高，抗振动性能更好，在设备长期运行的过程中，不会因为拼接位置松动而出现故障。
