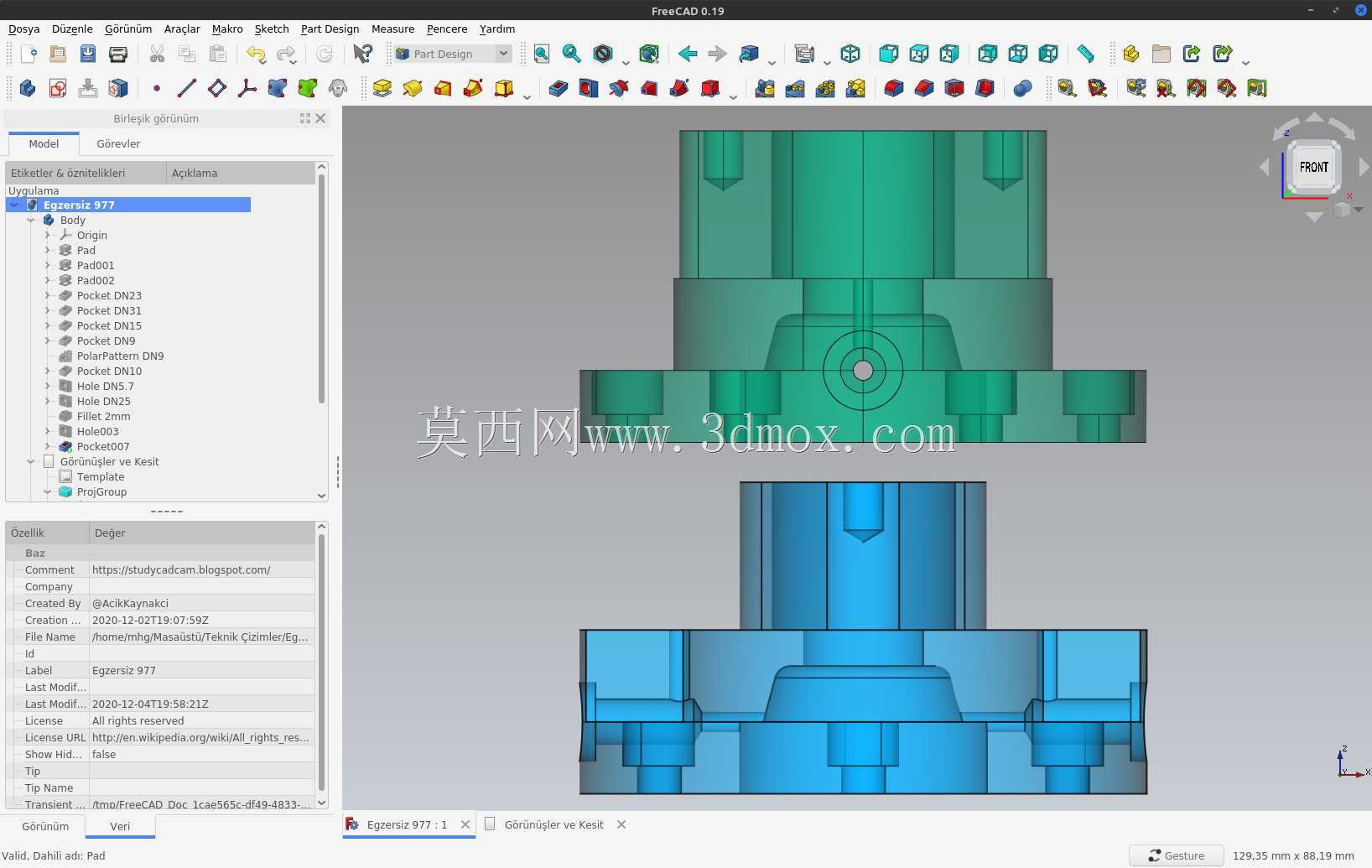

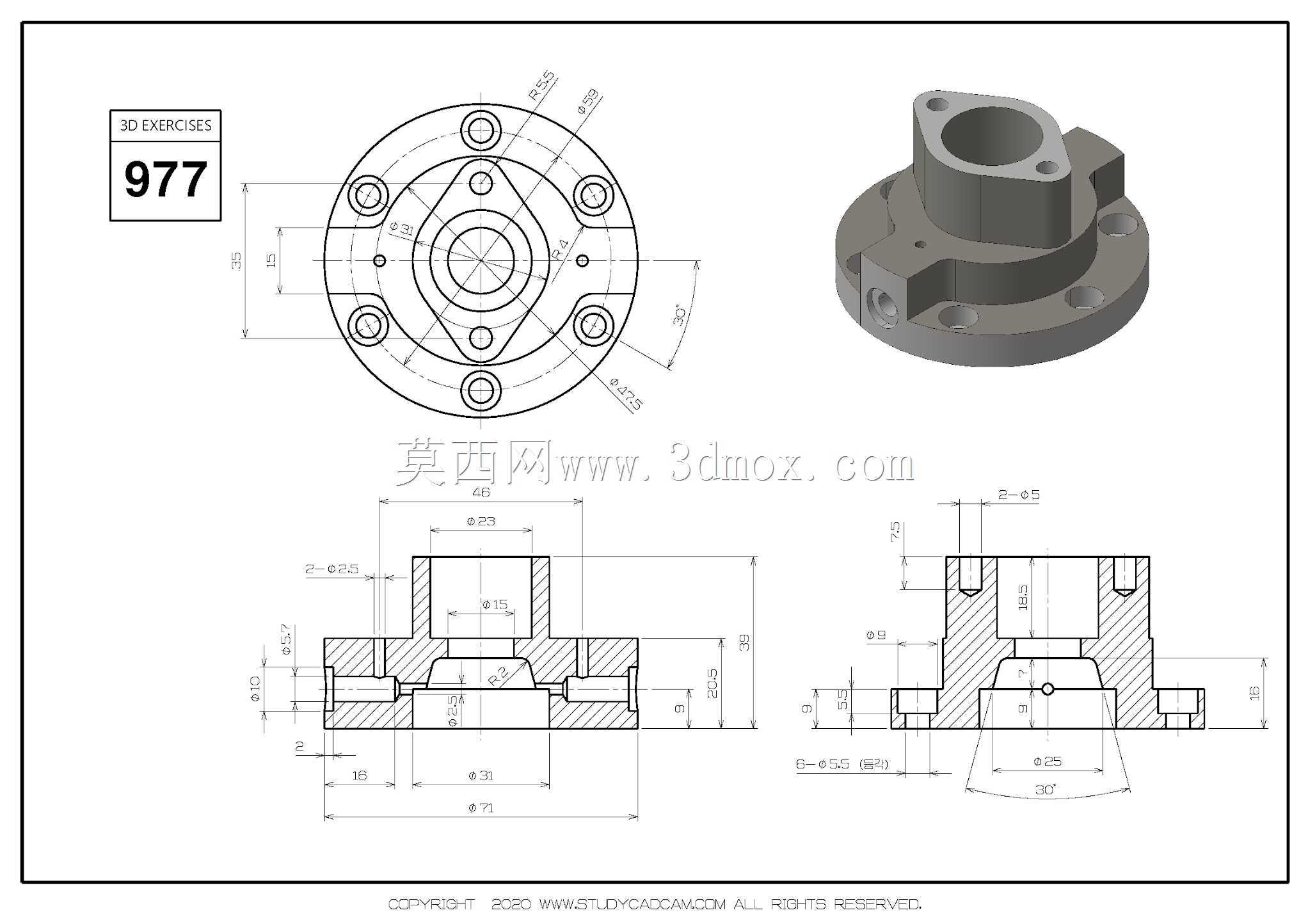

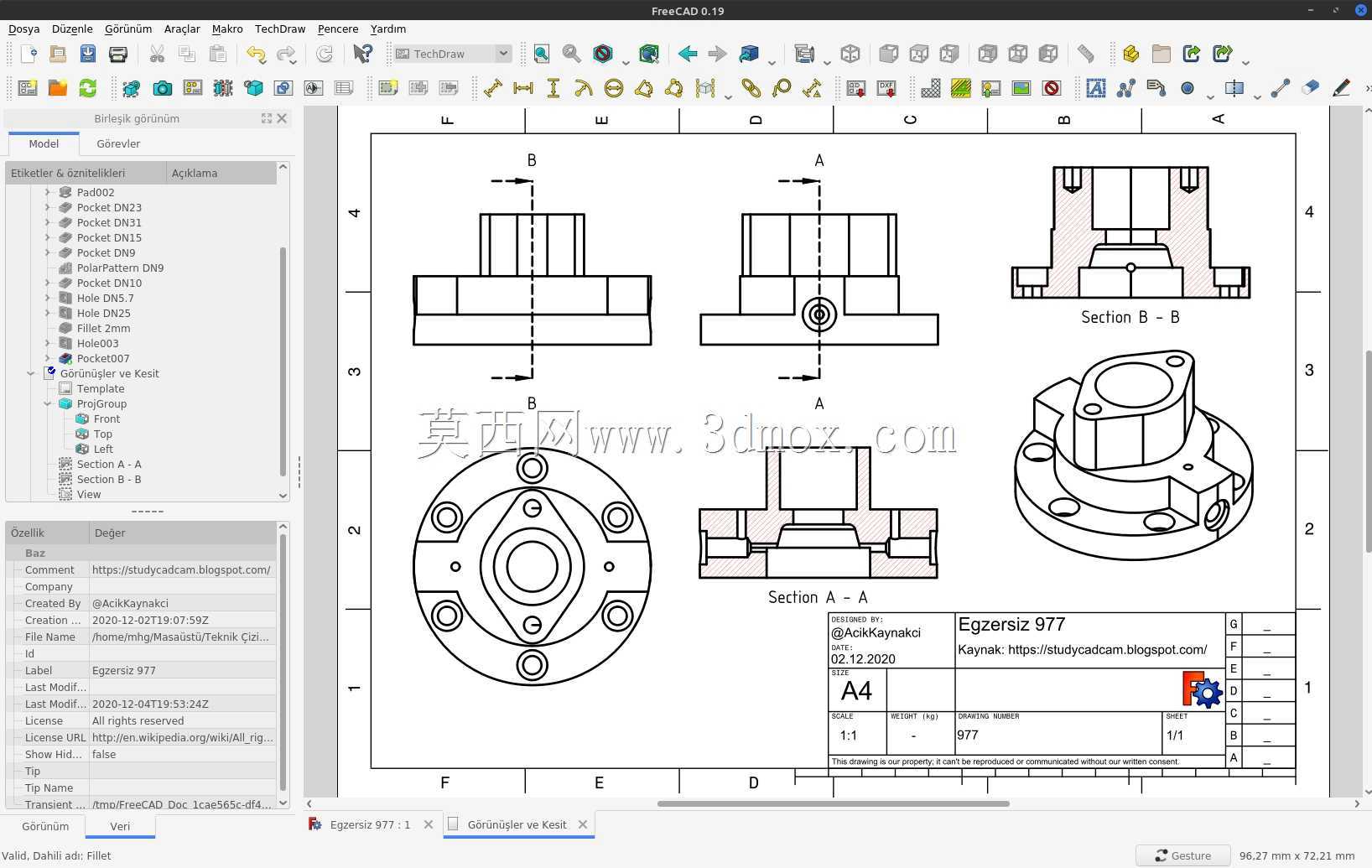

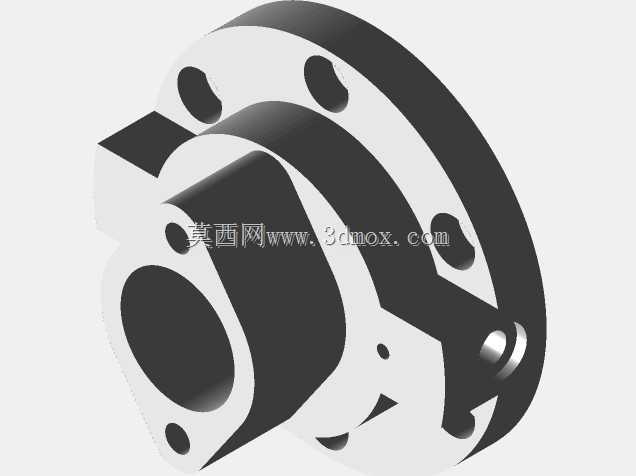

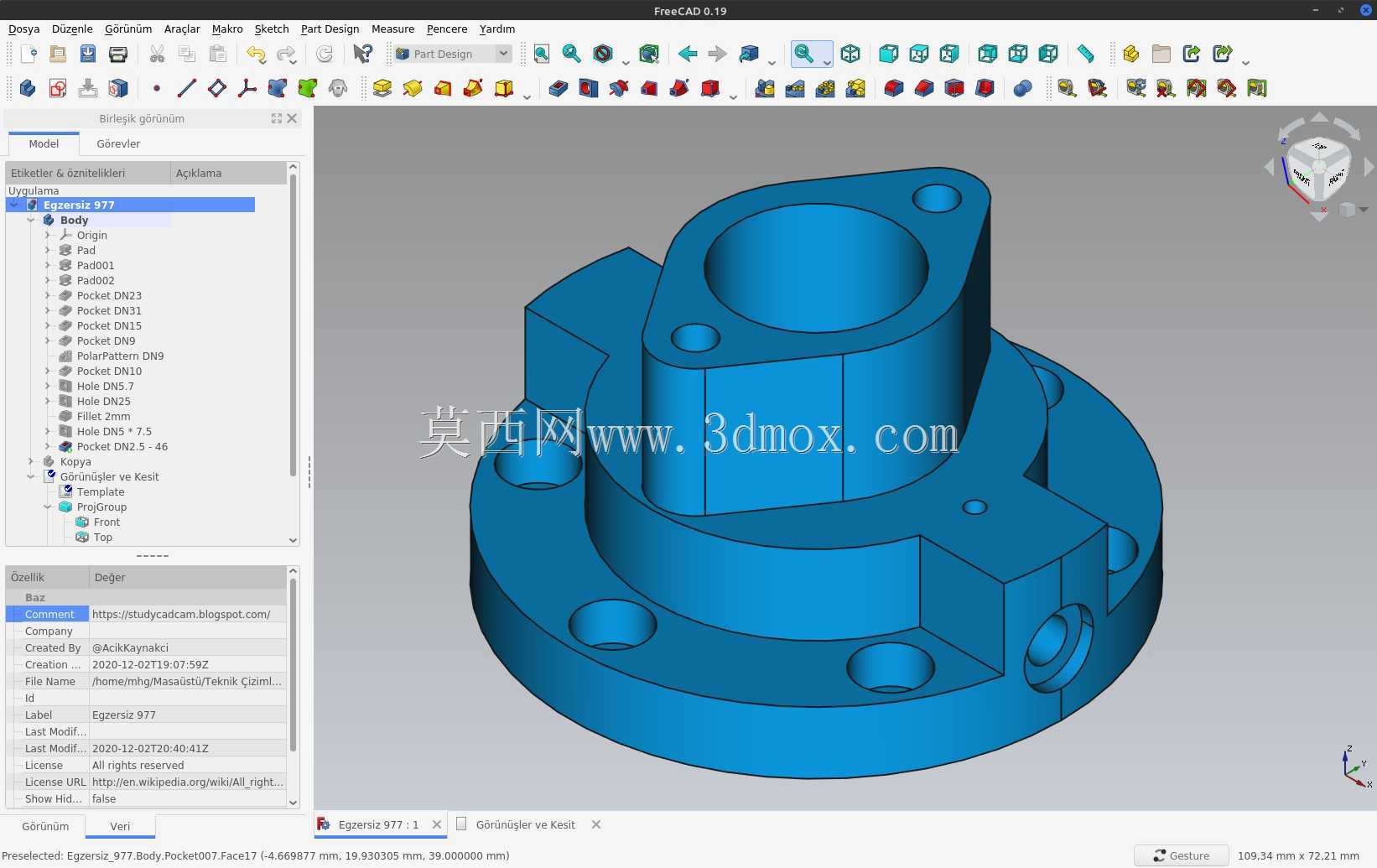

该类带侧通油孔的凸缘式轴座连接构件,多应用于液压系统阀组集成、中小型传动设备的轴端支撑、流体管路与执行元件的过渡连接场景,在轻工自动化生产线、小型液压站、机床辅助油路模块中十分常见。构件底部采用圆形凸缘安装结构,凸缘上均匀分布多个沉头安装孔,安装时可通过内六角螺栓将构件整体固定在安装基板或阀块表面,沉孔设计可保证螺栓头部完全埋入构件端面,不会突出干涉外接管路或其他相邻部件的安装,凸缘底面设计为精加工平面,安装时配合密封垫片可实现结合面的静密封,避免流体介质从安装结合面渗漏。构件主体为阶梯式中空筒体结构,中心通孔为阶梯变径设计,大直径端可适配对应规格的传动轴穿过或作为流体主通道,小直径端可安装密封件、轴套或者对接小规格管路,
筒体上部的异形凸耳上设置两个定位销孔,安装时可先穿入定位销完成构件与安装面的位置精准定位,再锁紧安装螺栓,能有效避免安装过程中构件偏移,保证中心通孔与对接部件的同轴度,减少轴系运转时的偏磨或者流体通道的节流损失。构件侧面设计有多个径向贯通的螺纹孔,这些孔道与中心中空腔连通,在液压应用场景中可作为测压口、泄油口或者备用控制油口,外接测压接头、泄油管或者小型控制阀;在传动支撑场景中,这些侧孔可作为润滑油注油孔,定期注入润滑脂对内部穿过的轴件、配合轴套进行润滑,减少运转磨损。设计过程中,首先根据适配的轴径或者管路通径确定中心通孔的各段尺寸,再根据安装空间的边界限制确定底部凸缘的外径,凸缘外径一般比安装面允许的最大安装尺寸小2-3mm,
预留安装调整余量,安装孔的分布圆直径根据常用的安装螺栓规格确定,比如适配M6螺栓时,分布圆直径比凸缘外径小12-14mm,保证螺栓孔与凸缘外缘有足够的壁厚,避免安装锁紧时凸缘边缘开裂。筒体部分的壁厚根据工作压力计算确定,常规16MPa以下的液压应用场景,筒体壁厚取5-8mm即可满足强度要求,侧孔的位置设计避开底部安装孔的正上方区域,避免侧孔外接接头时与安装螺栓的操作空间干涉,侧孔的螺纹深度不小于螺纹公称直径的1.5倍,保证外接接头拧紧后有足够的连接强度,不会在介质压力作用下脱出。上部凸耳的定位销孔与中心通孔的位置公差控制在±0.02mm以内,保证重复安装时的定位精度,构件所有棱边均做C0.5的倒角处理,
既去除加工毛刺避免安装时划伤操作人员,也能减少装配过程中密封件被锐边切损的风险。这类构件在实际使用中,可根据不同的工况需求调整侧孔的数量、通径以及安装孔的分布形式,适配不同的安装场景,相比普通的标准法兰,其集成了侧通接口、定位凸耳的结构,不需要额外在管路上焊接接头或者加工定位结构,能有效减少管路装配的零件数量,降低集成模块的整体体积,减少管路泄漏点。
