双腔集成式液压阀块安装基座结构

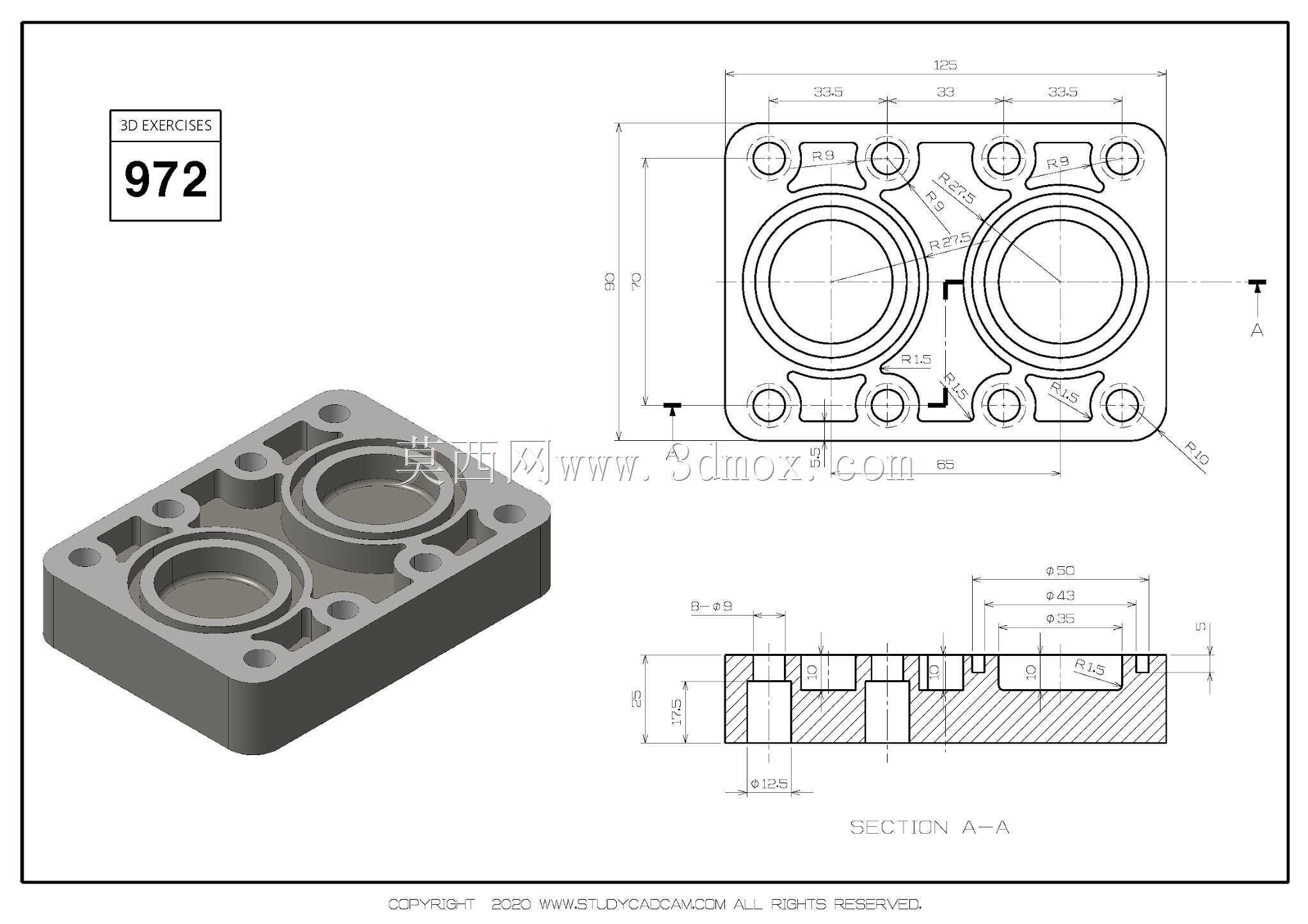

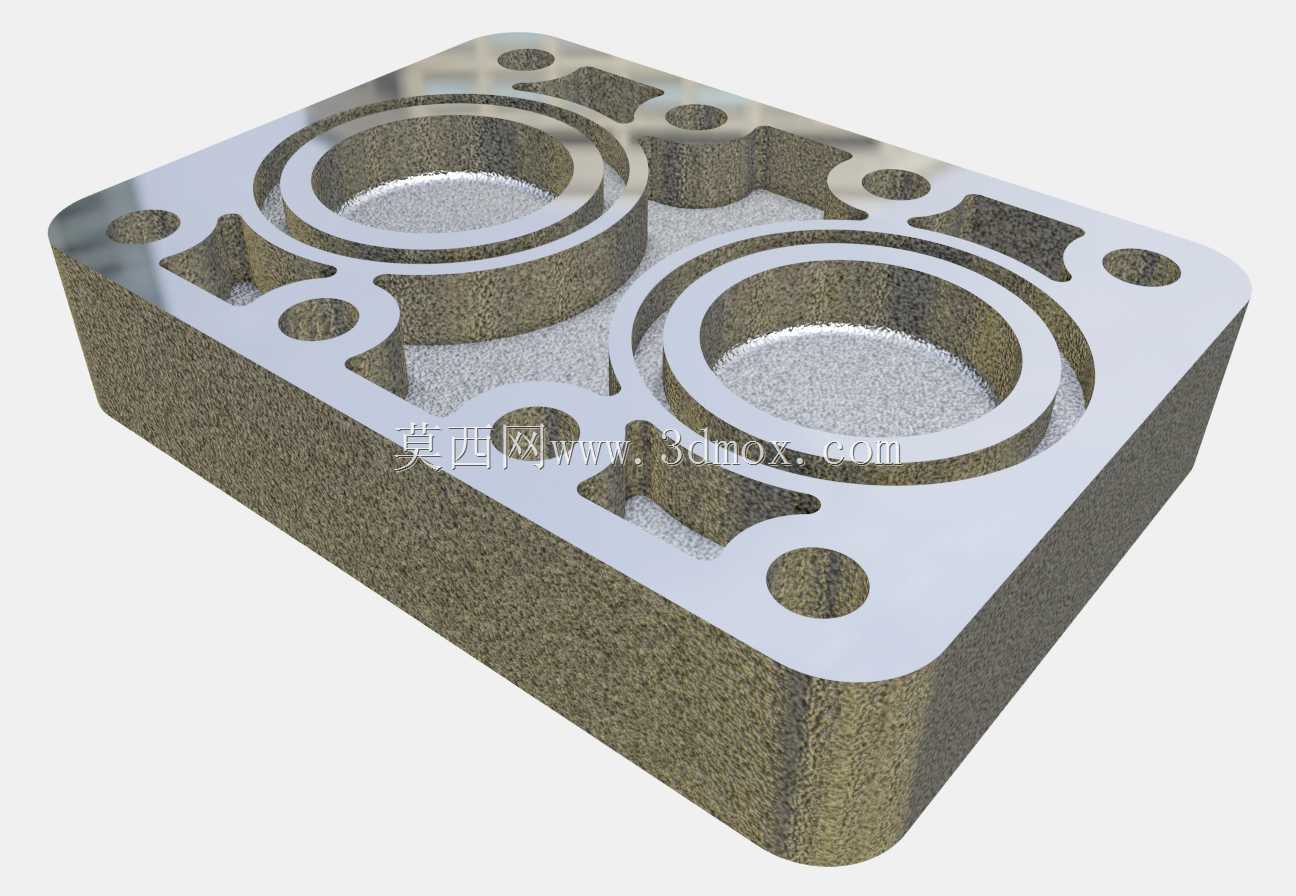

　　该构件作为液压系统中阀组集成安装的核心承载件，主要应用在中小功率液压站、小型工程机械液压控制单元、非标自动化设备液压模组的集成布局场景中，替代传统分散式阀板与管路拼接的安装形式，减少管路接头数量，降低系统泄漏风险。从实际使用场景来看，这类基座常安装在液压站油箱顶面或者设备机架的预留安装位，上方用来固定两个同规格的插装式压力阀或者流量阀，周边的小孔分别对应阀件的进出油口、控制油口以及安装定位销孔，侧面的通槽则用来布设内部连通的油道，实现两个阀腔之间的油路连通以及和外部管路的对接。设计过程中首先确定两个主阀腔的中心距，这个尺寸需要匹配所选插装阀的外形尺寸，同时预留足够的扳手操作空间，避免阀件安装时出现干涉；

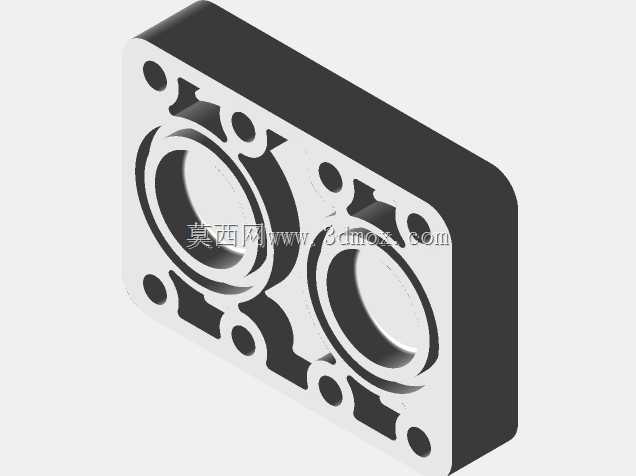

　　主阀腔的台阶深度严格对应插装阀的插入深度，保证阀件装入后端面和基座顶面齐平，密封槽的尺寸匹配对应规格的O型圈，压缩量控制在18%-22%的合理区间，兼顾密封性能和密封圈使用寿命。基座整体采用矩形块结构，边角做了小尺寸倒角处理，去除加工毛刺同时避免安装时划伤操作人员，底面为精加工平面，平面度控制在0.02mm以内，保证和安装面贴合紧密，防止内部油道从安装面渗漏。周边的安装沉孔均匀分布在基座四个角以及阀腔间隙位置，沉孔深度匹配内六角螺栓的头部高度，螺栓锁紧后头部不高出基座顶面，不会和上方安装的阀件产生干涉。定位销孔设置在基座对角位置，和安装底座的销孔配合，保证重复拆装时的位置精度，避免油道对接错位。

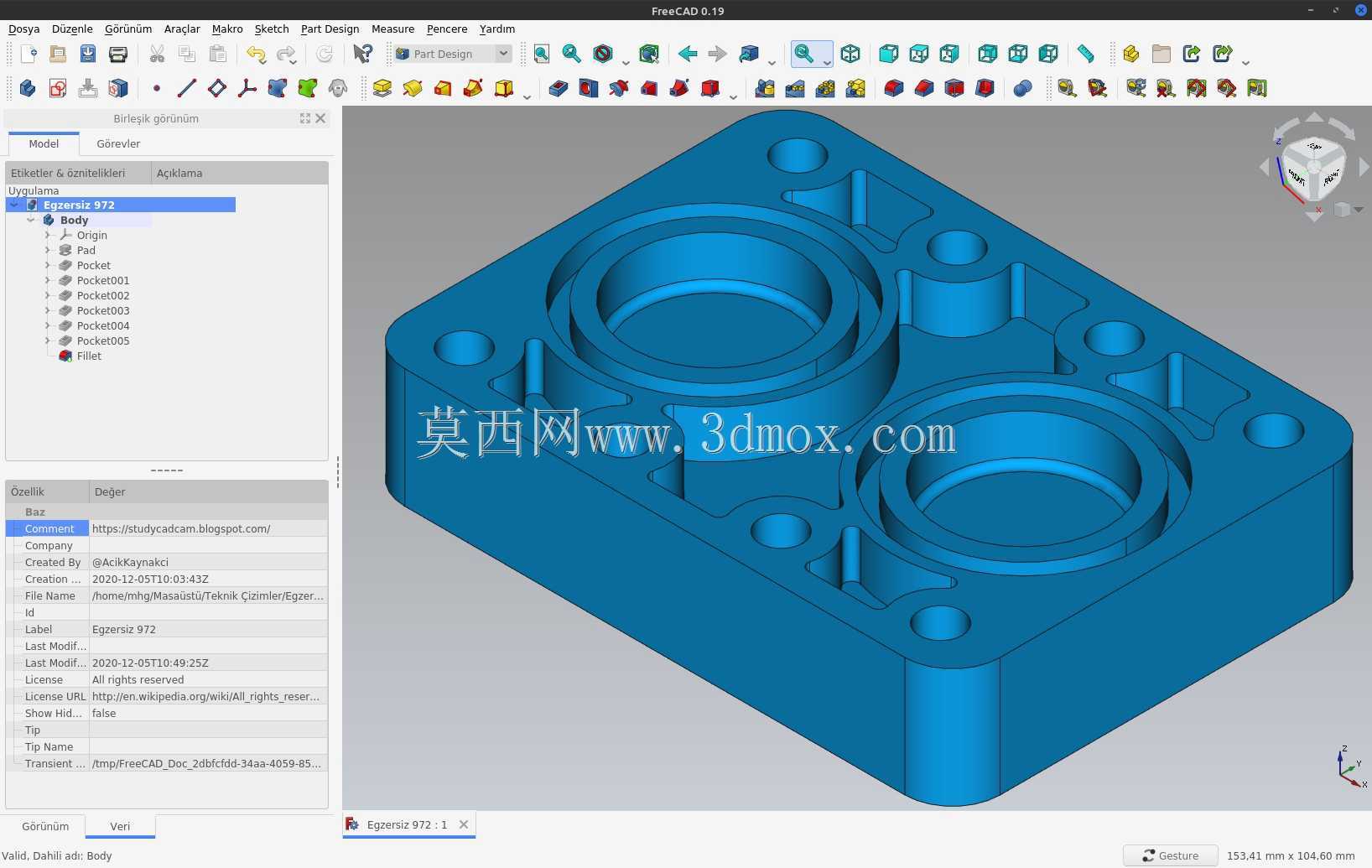

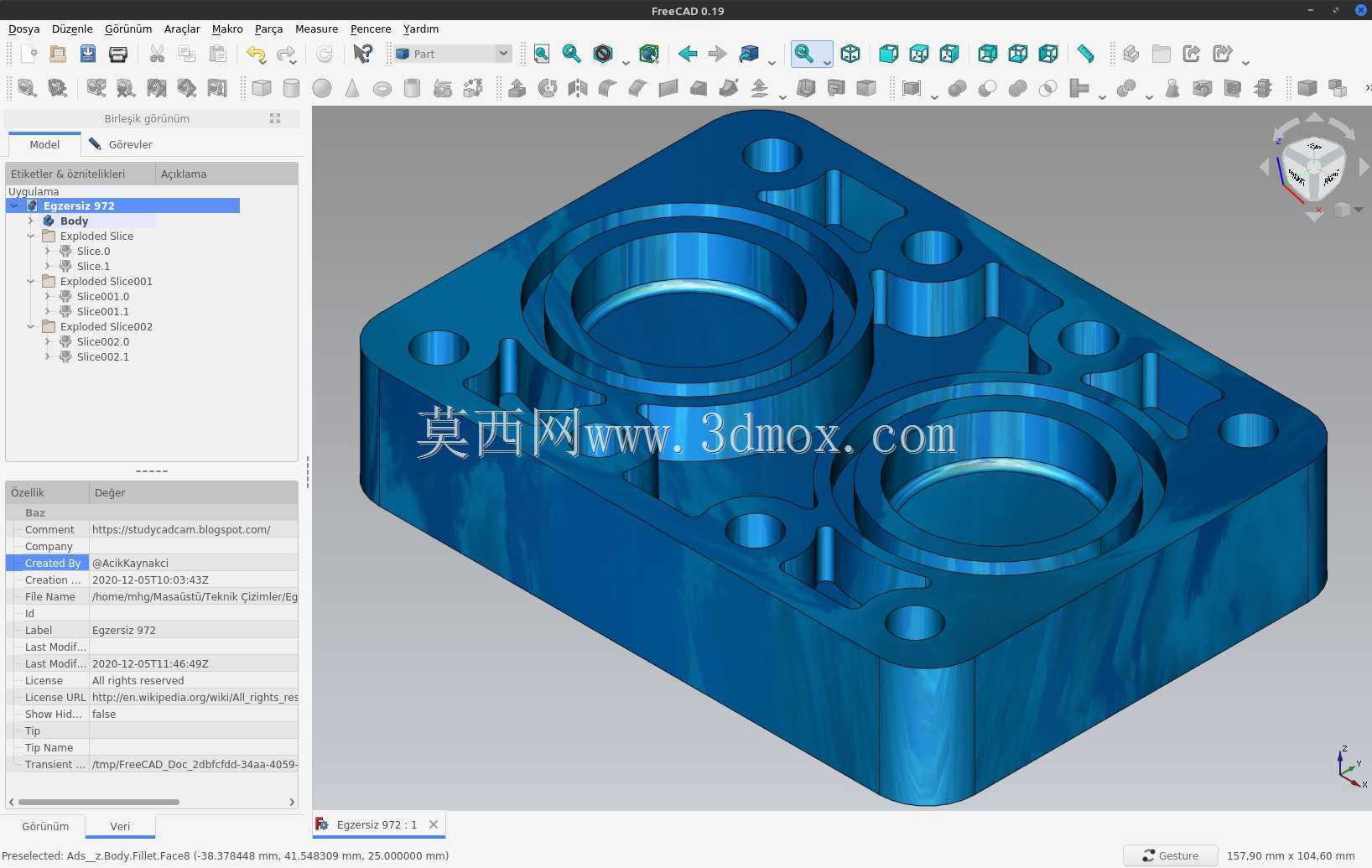

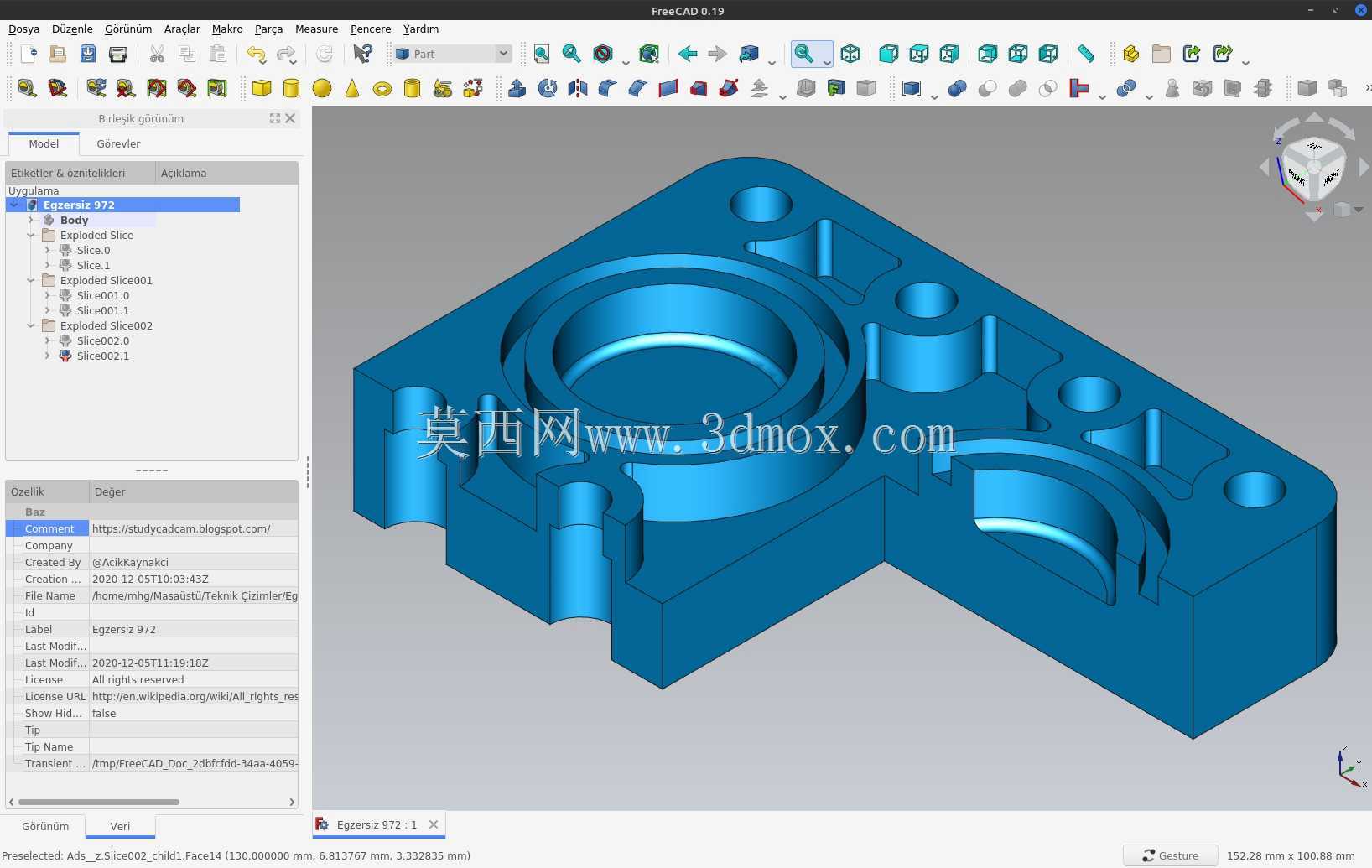

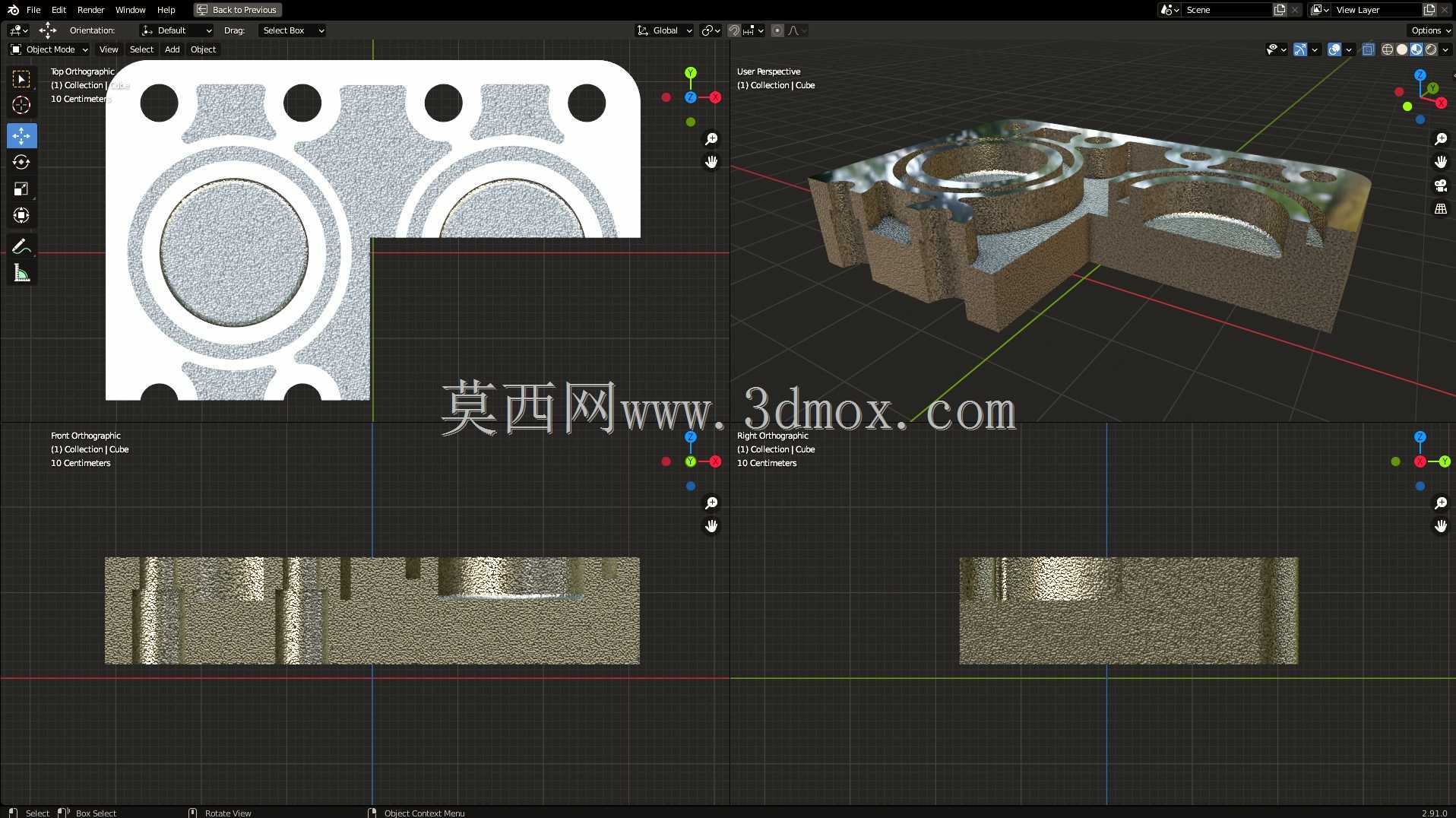

　　内部油道的孔径根据系统通流能力计算确定，油道转角处做圆弧过渡，减少液压油流动时的阻力和局部压力损失，油道和阀腔的连通口做倒钝处理，防止切削毛刺残留进入液压系统造成阀件卡滞。从安装边界来看，基座的长宽尺寸根据阀件数量和油道布局确定，厚度方向需要满足主阀腔的深度要求同时保留足够的壁厚，油道外壁的最小厚度不小于5mm，保证承受系统额定工作压力时不会出现变形或者开裂。这类集成式基座相比传统的管式连接结构，能将液压阀组的安装空间缩小40%左右，同时减少了近60%的外部管路连接点，大幅降低系统装配的工作量，后期维护时只需要拆卸对应阀件即可，不需要拆解周边管路，提升维护效率。建模过程中优先绘制基座的外形轮廓，再依次切除主阀腔、安装孔、定位销孔，

　　最后绘制内部油道和密封槽，所有特征的尺寸公差按照液压元件安装的通用标准设定，安装孔的位置度公差控制在0.1mm以内，主阀腔的圆柱度公差不超过0.015mm，保证阀件装入后的同轴度要求。表面处理方面，这类基座一般采用碳钢材质加工后做镀镍处理，或者采用铝合金材质做硬质阳极氧化，提升表面防锈能力和耐磨性能，适配不同的工作环境，在有腐蚀性介质的工况下也可以选用不锈钢材质加工。实际选型使用时，需要根据系统的工作压力、流量参数匹配对应尺寸的油道和阀腔规格，同时核对安装孔位和所选阀件的安装尺寸是否一致，避免出现安装不匹配的问题。
