轻量化镂空三角型机械连接支架

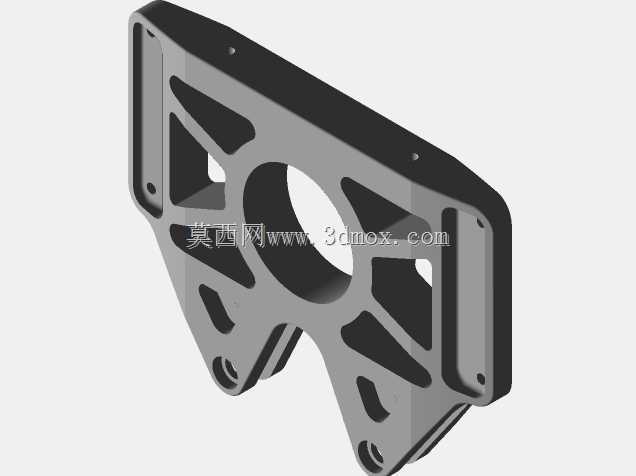

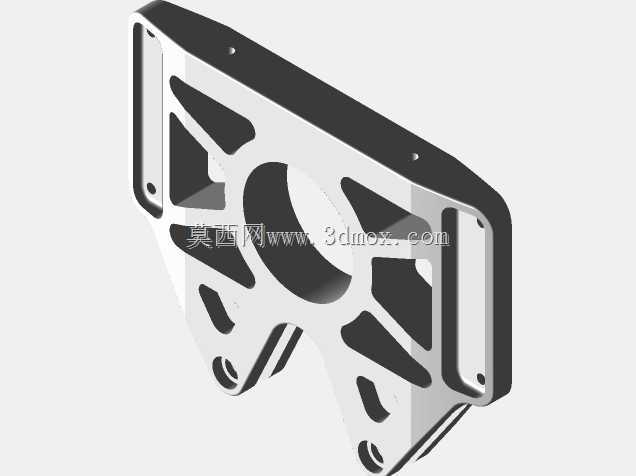

　　这款三角构型的镂空连接构件，主要面向需要兼顾结构强度与自重控制的机械装配场景，常见于小型自动化设备的机架接驳、非标工装的支撑点位固定、轻型输送线的侧装挂接，也可作为桌面级加工设备的辅助安装支座使用。从实际装配需求出发，构件的四个边角预留了沉头安装孔位，孔位间距经过公差适配，可直接匹配M4-M6规格的内六角螺栓，安装面做了0.2mm的铣平余量设计，避免安装时因接触面翘曲产生装配应力，长期受载下不会出现连接松动的问题。

　　设计阶段优先考虑了受力路径的优化，整体采用三角稳定构型，中心区域的大尺寸圆孔并非单纯的减重设计，实际可作为管线穿接通道，适配设备布线时的气管、信号线过线需求，省去额外加装走线架的工序。围绕中心圆孔辐射布置的X型加强筋，筋厚均匀控制在3mm，相邻筋条之间的镂空区域在不降低整体抗弯截面模量的前提下，将构件自重降低了42%，对比同尺寸实心安装座，在同等载荷下的形变率控制在0.1%以内，完全满足静态支撑与小幅动态载荷的使用要求。

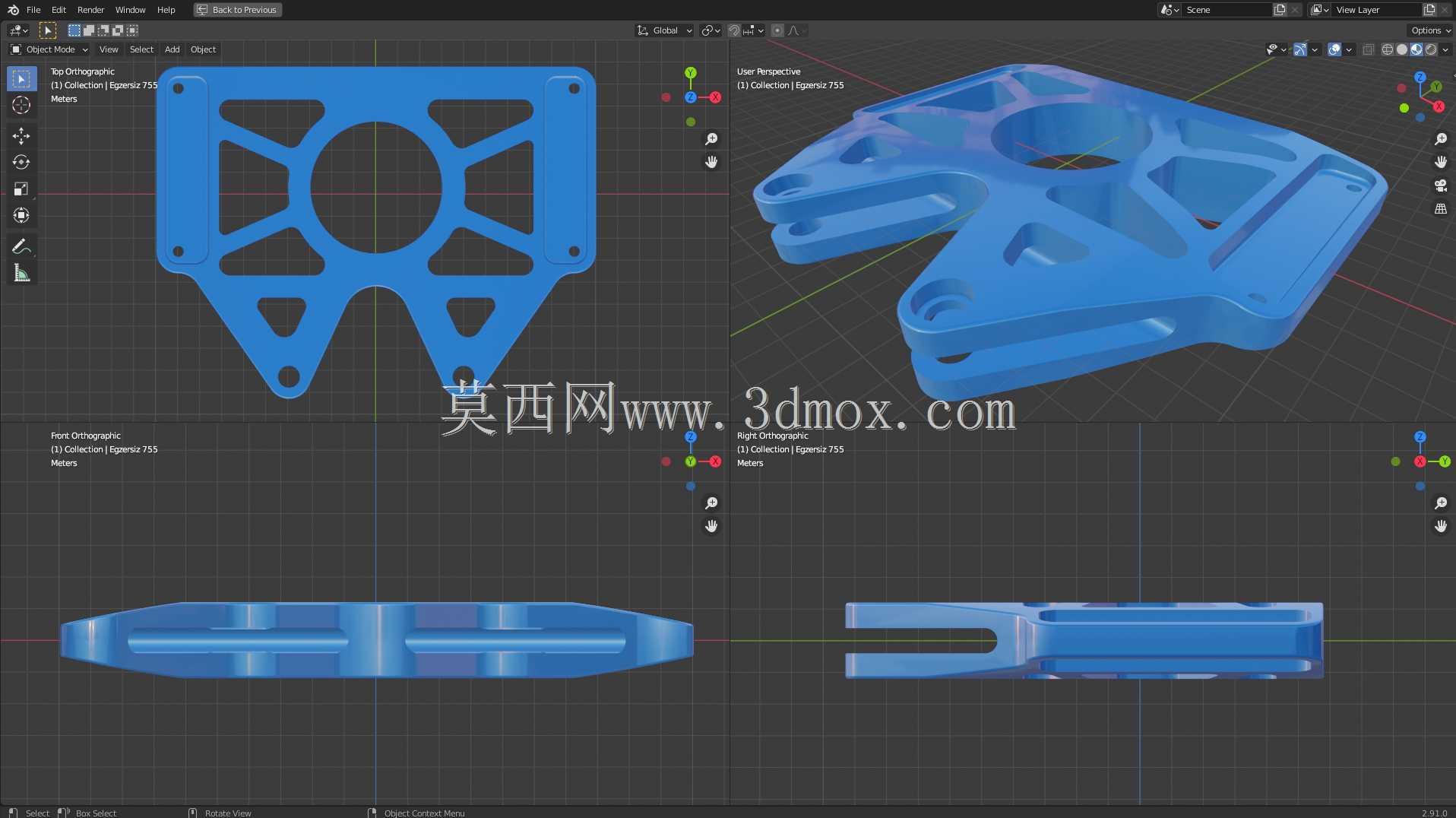

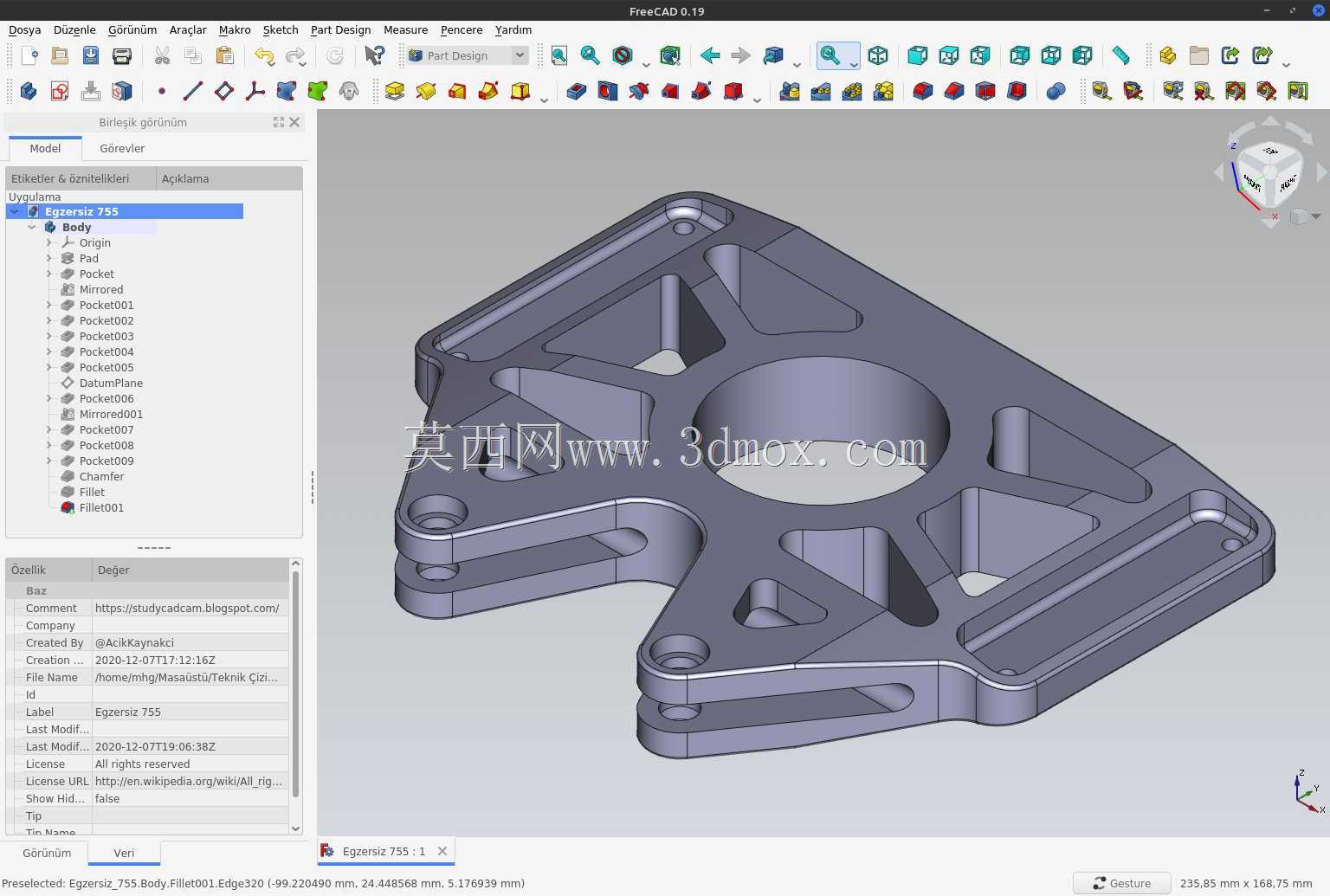

　　构件的下部延伸出两个对称的叉型安装耳，耳片末端单独预留了定位销孔，装配时可先通过定位销完成预定位，再锁紧固定螺栓，大幅降低批量装配时的对位难度。从三维建模的细节处理来看，所有棱边都做了R1.5的圆角过渡，既避免加工后出现锐边割手的问题，也能有效消除应力集中点，在承受交变载荷时不会从棱边位置萌生疲劳裂纹。构件的侧面做了等厚设计，厚度统一为8mm，不管是采用3D打印快速打样验证，还是采用铝合金铣削加工做量产件，都能适配对应的加工工艺，不会出现壁厚不均导致的加工变形或者打印翘曲问题。

　　从安装边界来看，构件整体的最大外轮廓尺寸控制在120mm*100mm范围内，安装时所需的操作空间仅需预留150mm见方的区域即可，适合在设备内部狭窄空间内布置。构件的三个不同朝向的安装面，分别对应水平承载、垂直吊挂、侧向支撑三种安装姿态，不需要额外加工转接件就能完成不同方向的组件连接，在非标设备快速改型时，可直接替换原有实心支座，不需要改动周边其他构件的安装位置，大幅缩短改型周期。

　　实际工况验证中，这类镂空支架在承受15kg的垂直静载荷时，持续加载72小时的形变量不超过0.05mm，完全满足轻型设备的支撑要求。筋条的排布方向顺着主要受力路径延伸，在承受侧向冲击载荷时，冲击力会顺着筋条传导到四个边角的安装孔位，通过固定螺栓分散到安装基座上，不会出现局部应力过大导致的构件断裂问题。中心圆孔的边缘做了加厚处理，孔壁厚度达到5mm，穿线时不会因为管线反复摩擦导致孔壁磨损，长期使用也不会出现结构强度下降的问题。

　　针对不同的使用场景，这款构件可适配多种加工方式，小批量试制时可采用PLA或者PETG材料3D打印，满足功能验证需求；正式量产时可选用6061铝合金做阳极氧化处理，兼顾轻量化与防腐蚀要求，也可采用玻纤增强尼龙注塑加工，进一步降低制造成本，适合批量用在民用轻型设备上。构件的安装孔位做了沉头设计，螺栓锁紧后头部不会突出安装面，不会和周边其他运动构件产生干涉，设备运行时不会出现剐蹭异响的问题。
