带法兰底座镂空锥壳端盖结构件

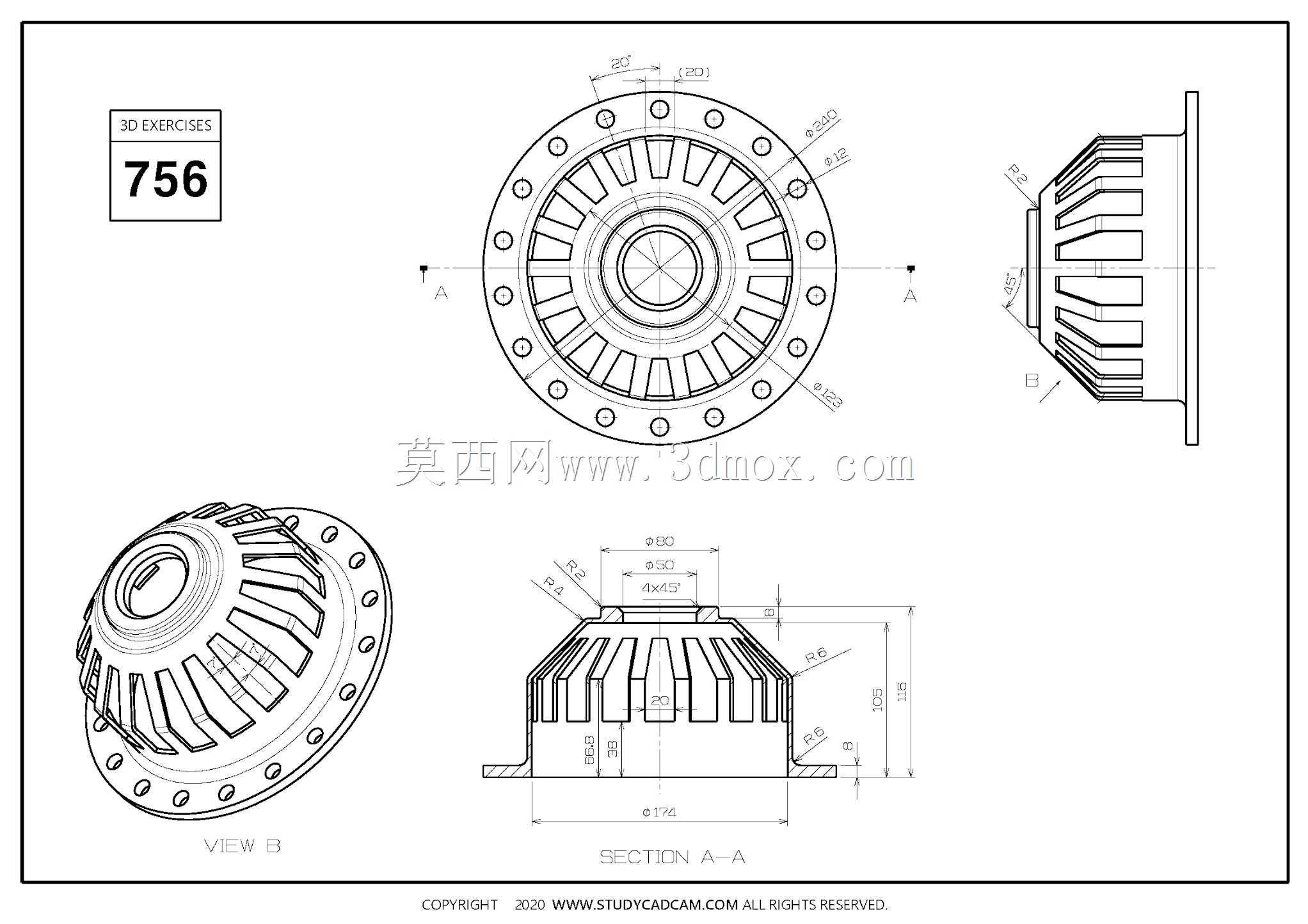

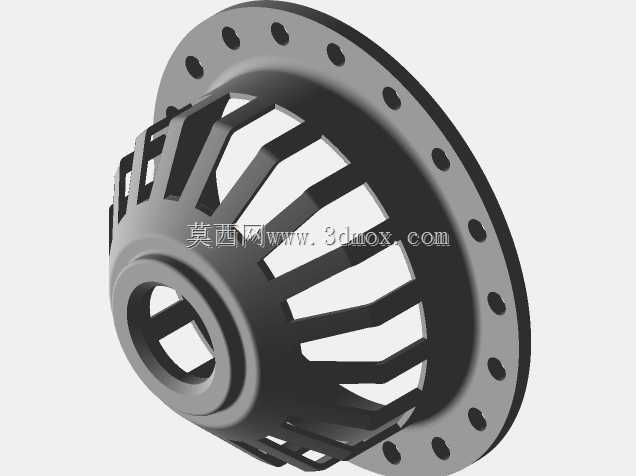

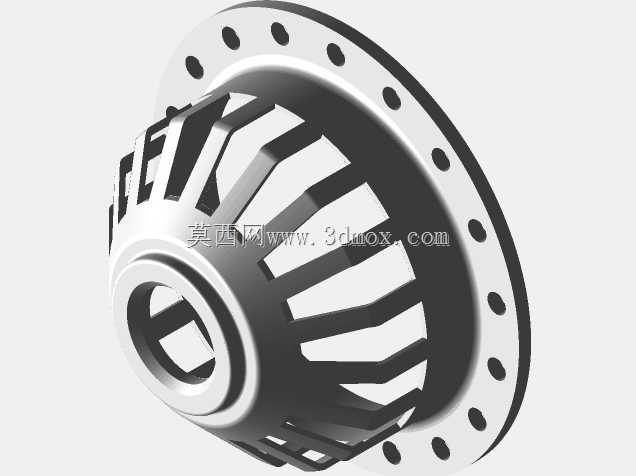

　　该结构件属于流体通路配套的防护端接部件，常见于各类需要通流同时阻隔大尺寸异物进入管路或设备腔体的场景，比如户外通风管路末端、小型动力设备进气端、排水系统出口位置，也可作为传动系统端部的防护端盖使用，在兼顾通流效率的同时避免外界杂物、啮齿类生物进入设备内部造成卡滞、堵塞故障。从结构拆分来看，底部为标准圆形法兰安装边，法兰端面上沿圆周均匀分布螺栓过孔，孔位排布遵循等节距设计原则，安装时可通过配套螺栓与对接法兰面完成刚性连接，法兰端面预留有密封件安装的平面度公差要求，可适配平垫、O型圈等密封元件，保证连接位置的密封性能，避免流体泄漏或者外界杂质从连接缝隙渗入。法兰上方衔接的是锥台形壳体结构，锥面采用等间距竖向镂空开槽设计，

　　开槽方向沿锥面母线方向延伸，槽口宽度经过通流面积核算，既保证足够的流体通过截面，又能控制允许通过的异物最大尺寸，镂空筋条沿圆周均匀分布，筋条厚度经过结构强度校核，在承受常规侧向冲击、流体压力脉动时不会出现变形断裂问题，锥壳顶部为收口的环形凸台结构，凸台内孔与底部法兰内孔保持同轴度要求，可作为辅助定位接口，适配后续加装防护网、导流罩或者传感器安装座的需求。设计过程中优先考虑了流体通过时的阻力特性，锥面的倾斜角度经过流场仿真优化，流体从镂空槽进入壳体内部时不会产生明显的涡流区，降低流体通过时的压力损失，同时锥壳的收口结构可以对进入的流体起到一定的导流作用，让流体更平顺地进入后续连接的管路或设备腔体。安装边界方面，

　　该零件的最大外轮廓为底部法兰的外圆直径，安装时需要预留的操作空间需覆盖法兰外径加螺栓拆装的扳手操作空间，轴向安装高度为法兰底面到顶部凸台端面的总高度，对接安装面的平面度需满足常规密封连接要求，安装螺栓的预紧力需按照法兰材质的强度限值控制，避免预紧力过大造成法兰边变形，或者预紧力不足导致连接松动。从结构工艺性来看，该零件可采用铸造后机加工的方式生产，也可采用金属板材冲压焊接成型，或者采用工程塑料注塑成型，不同材质适配不同的使用工况：金属材质适配高温、有腐蚀或者机械冲击的工业场景，工程塑料材质适配常温、无强冲击的民用或者轻载场景。镂空槽的边缘设计有小圆角过渡，避免应力集中造成筋条根部开裂，同时也减少流体通过时的锐边阻力，

　　法兰上的螺栓过孔采用沉孔设计，安装后螺栓头不会突出法兰端面，避免安装时与其他部件产生干涉。在实际设备选型匹配时，需要重点核对法兰螺栓孔的节圆直径、孔数、孔径参数，保证与对接法兰的安装尺寸完全匹配，同时要根据实际通流需求核算镂空槽的总通流面积，避免通流面积不足造成设备进气、排水阻力过大，影响整套系统的运行效率。顶部凸台的内孔尺寸可根据实际加装附件的需求做适配调整，若不需要加装附件，也可将顶部凸台设计为封闭结构，作为单向通流的端盖使用。
