三耳定位环形法兰连接紧固构件

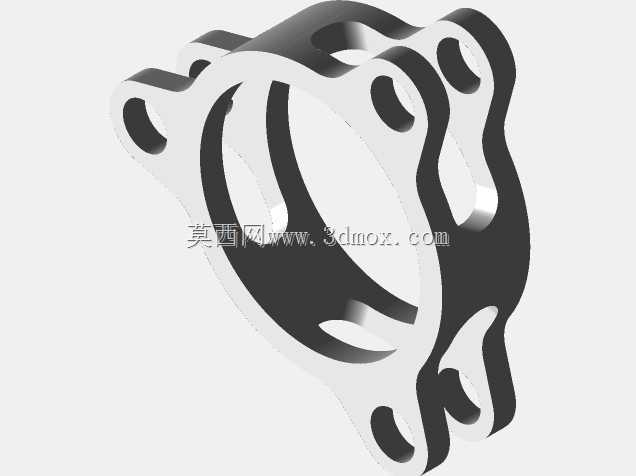

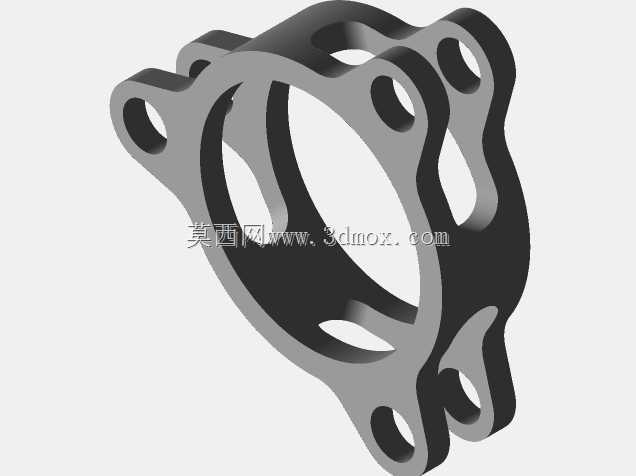

　　这类带三耳定位结构的环形法兰件，常应用在中小型动力设备的管路对接、壳体端盖紧固场景中，比如小型内燃机的进气接口、液压站的油路转接端、气动系统的阀体连接位，都能见到同结构构件的身影，核心作用是实现两个对接端面的刚性压紧，保证对接位置的同轴度，同时抵消设备运行中产生的振动松脱力矩。从结构设计逻辑来看，主体环形基体的内径尺寸完全匹配对接管路或轴件的外径，预留的配合间隙控制在H7/h6的基孔制间隙配合区间，既方便装配时的对位导入，又不会因为间隙过大造成密封件偏压失效。三个沿环向外延伸的安装耳呈非等角度分布，其中两个耳位的连线穿过环形基体圆心，第三个耳位偏移一定角度，这种非对称布局是为了实现装配防错，避免安装时出现角度错位，导致对接的油孔、

　　气道位置偏移，每个耳位上都加工有贯通的安装孔，孔位边缘做了0.5mm的倒角处理，一方面去除冲压或机加工产生的毛刺，另一方面可以在螺栓锁紧时让垫片完全贴合耳面，不会因为边缘毛刺造成锁紧力矩虚标。从截面结构看，法兰基体的厚度根据适配的螺栓规格做了匹配，对应M6安装螺栓的法兰厚度控制在3mm，既保证螺栓锁紧时耳位不会发生翘曲变形，又不会过度增加构件重量，环形基体的两个端面都做了平面度处理，平面度公差控制在0.05mm以内，保证对接时密封垫片受压均匀，不会出现局部泄漏。在实际设备装配中，这类法兰件的安装边界需要注意，三个安装耳的外轮廓要避开周边的管线、壳体加强筋位置，预留至少2mm的操作空间，方便套筒扳手伸入完成螺栓锁紧，

　　耳位上的安装孔中心到环形基体外圆的距离，要保证螺栓安装时螺杆不会和环形基体的外圆发生干涉，同时锁紧后的螺栓头不会突出到环形基体的内孔区域，避免和内部穿过的轴件、管路发生摩擦。设计这类构件时，首先要确定对接部位的通径要求，以此反推环形基体的内径尺寸，再根据工作压力等级选择对应的基体厚度，压力等级越高，基体厚度越大，避免受压后发生形变；其次要根据周边的安装空间确定三个耳位的分布角度，不能照搬标准法兰的等角度分布，要适配设备内部的局促空间，在保证耳位结构强度的前提下尽可能缩小外轮廓尺寸，减少构件占用的安装空间；最后要校核安装孔的位置度公差，三个孔的位置度公差控制在0.1mm以内，保证装配时螺栓能顺利穿入对接端的螺纹孔，不会出现别劲的情况，

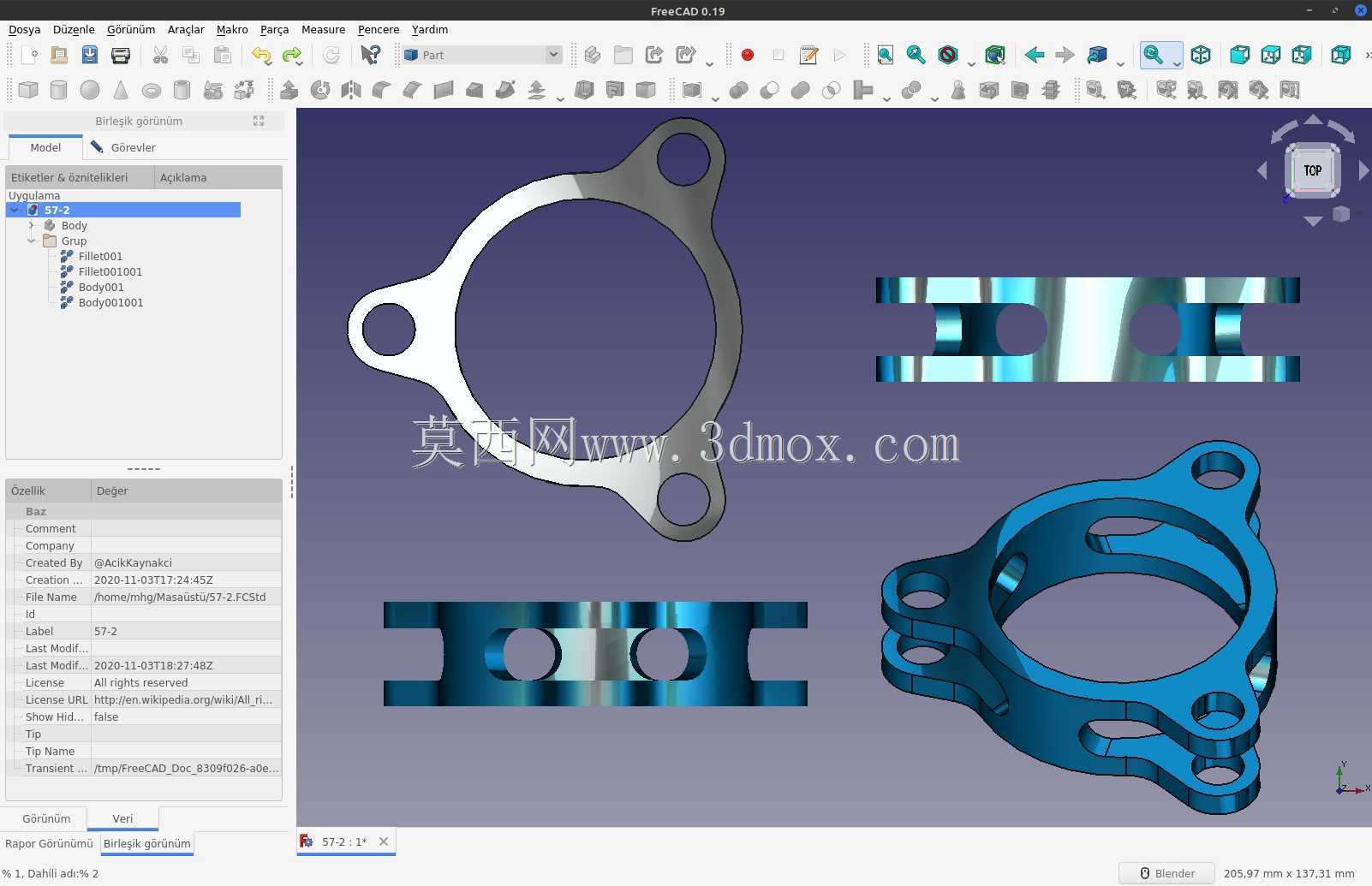

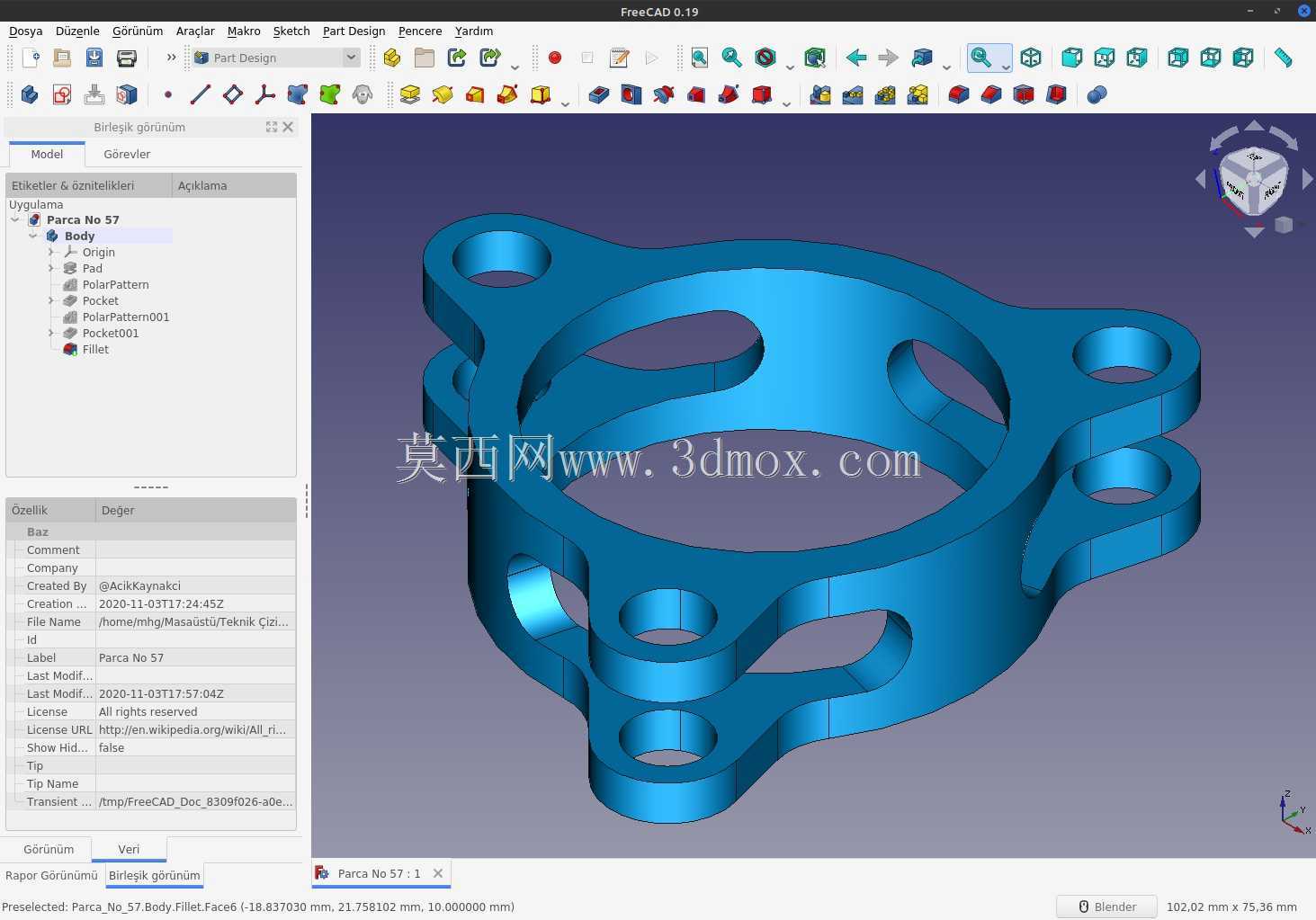

　　长期运行下也不会因为螺栓受附加剪切力出现断裂故障。这类构件在实际使用中，通常会在两个对接法兰面之间加装橡胶密封垫或者紫铜密封垫，根据输送介质的不同选择对应的密封材质，输送油气介质时选用耐油橡胶垫，高温工况下选用紫铜垫，法兰的压紧面粗糙度控制在Ra1.6，保证密封垫能充分填充端面的微观不平度，实现可靠密封。和标准圆形法兰相比，这种三耳结构的法兰重量更轻，安装时需要锁紧的螺栓数量更少，在空间局促的小型设备内部装配效率更高，同时非对称的耳位布局能从结构上避免装反的问题，减少装配失误带来的返工成本。在建模过程中，需要重点注意环形基体和安装耳的过渡位置，要做R2以上的圆角过渡，避免应力集中，因为设备运行中的振动会在直角过渡位置产生疲劳应力，长期使用下容易出现耳位断裂的故障，圆角过渡可以有效分散应力，提升构件的疲劳寿命。另外，安装孔的位置要和对接端的螺纹孔完全同轴，建模时可以先绘制对接端的安装孔位作为参考，再反向推导法兰件的孔位坐标，避免出现装配干涉，环形基体的内孔边缘也要做小圆角处理，避免安装时割伤穿过的管路或者密封件。
