工业设备配套金属板材构件结构设计

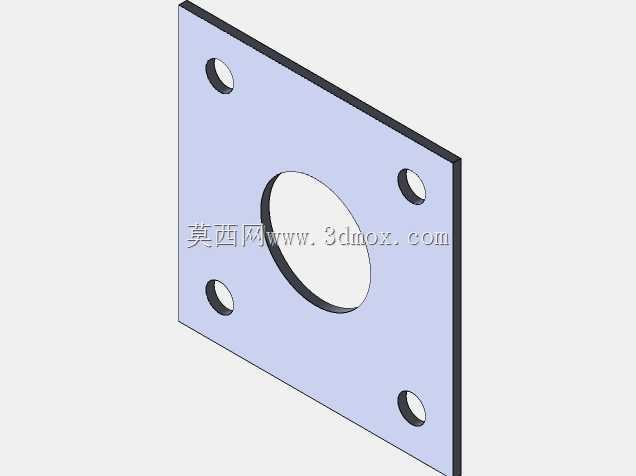

　　这类金属板材构件在工业场景里的覆盖范围极广，小到设备外壳的拼接固定片，大到生产线侧边的防护挡板、设备机架的层板支撑，都能看到同结构类型的钣金件身影。做这类构件设计的时候，首先要捋清楚实际安装场景的边界约束，比如如果是用在自动化生产线的侧边防护，就要提前核对生产线机架的型材安装孔位间距，构件上的预冲孔位置必须和铝型材或者方钢机架的预装螺母槽位完全对齐，不能出现现场安装时孔位错位需要重新扩孔的情况，毕竟现场返工不仅耽误装配进度，还容易破坏板材表面的防腐涂层。

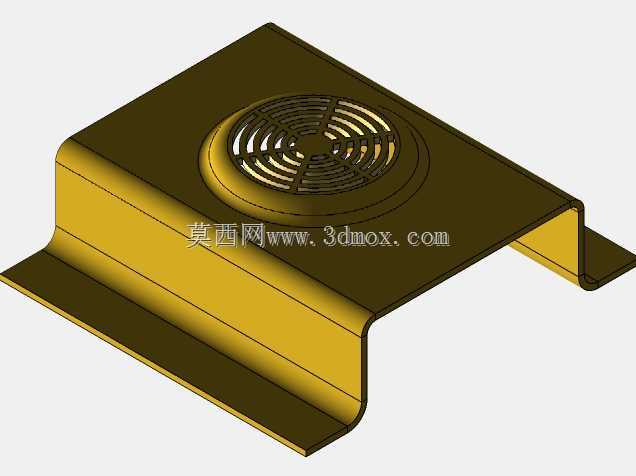

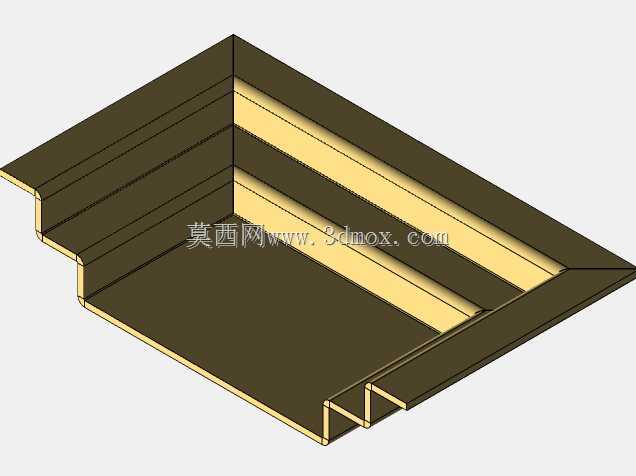

　　从功能特性来看，这类平板类金属构件的核心作用分几个方向，首先是承载作用，作为设备层板使用时，要根据放置工件的最大重量核算板材厚度，常规Q235冷轧板做层板时，跨度600mm的情况下如果承载20kg以内的工装工件，1.5mm厚度的板材配合四边折弯加强筋就能满足挠度要求，不需要额外加焊加强方管，能有效控制构件自重和加工成本。如果是作为设备的密封盖板使用，就要在板材边缘预留密封胶条的安装槽位，折弯边的高度要匹配胶条的压缩量，保证盖板安装后能达到IP54以上的防护等级，避免车间里的切削液、粉尘进入设备内部损坏电气元件。

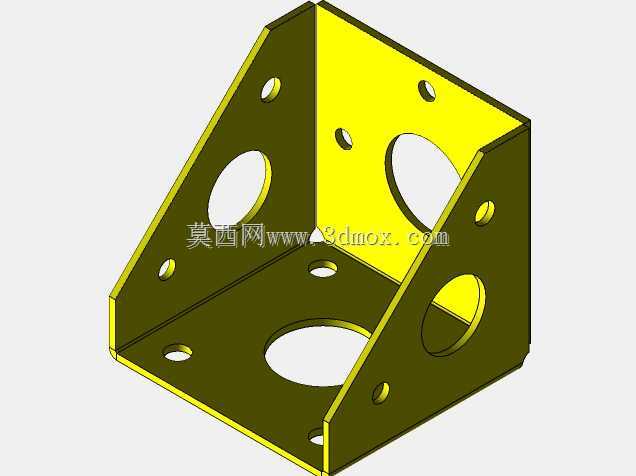

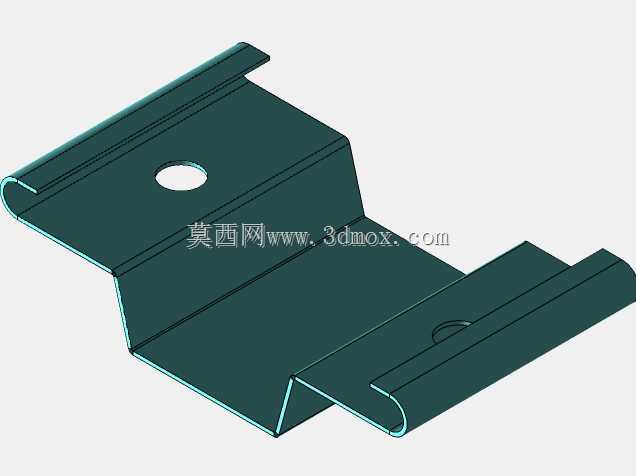

　　设计思路上，这类钣金件优先采用一体折弯成型的工艺，尽量减少焊接工序，因为焊接带来的热变形很难通过后续校形完全消除，尤其是平整度要求高的安装面板，焊接后容易出现板面波浪变形，导致后续安装电气元件或者导轨时出现贴合不严的问题。板材的折弯内角要匹配所选板材的厚度，比如2mm以下的冷轧板，折弯内R角设置为0.5倍板厚就可以，既能避免折弯处出现开裂，也能保证折弯尺寸的精度。如果构件上需要安装螺丝固定其他配件，要优先采用压铆螺母的方式，而不是直接在板材上攻丝，因为薄板攻丝的啮合牙数太少，设备运行过程中受振动影响很容易出现滑牙问题，压铆螺母的连接强度要远高于直接攻丝，后期维护拆卸也更方便。

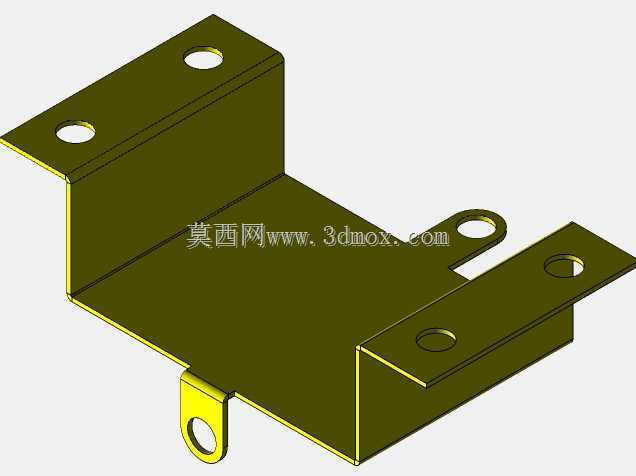

　　外形尺寸方面，这类构件的外轮廓尺寸要严格适配安装空间的预留间隙，比如安装在设备机架内部的隔板，长宽尺寸要比机架内空尺寸小1-2mm，预留出板材表面喷塑或者镀锌的涂层厚度，避免因为涂层增加厚度导致构件装不进机架内。如果是外露的设备面板，边缘要做压边处理或者倒钝毛刺，避免安装和维护人员被锋利的板材边缘划伤。安装孔的设计要考虑装配公差，比如螺丝过孔要比所用螺丝的公称直径大0.5-1mm，多个孔位成组布置时，要保证孔位的位置度公差在±0.2mm以内，既能满足装配的互换性要求，也不会因为孔位偏差导致安装应力集中，长期受振动出现板材开裂的问题。

　　在不同的应用场景下，板材的表面处理方式也有区别，用在食品加工设备上的金属板材构件，要采用304不锈钢材质，表面做拉丝处理，不容易积灰也方便清洁，符合食品生产的卫生要求；用在普通工业设备内部的构件，采用冷轧板表面喷塑处理就可以，喷塑层厚度控制在60-80μm，能满足常规车间环境下的防锈要求；如果是用在户外设备上的金属板材，就要采用镀锌板或者冷轧板热镀锌后再喷户外塑粉，能耐受雨水和紫外线的侵蚀，延长构件的使用寿命。另外设计的时候还要考虑板材的排版利用率，在满足结构强度和安装要求的前提下，尽量让构件的外形尺寸适配常规板材的幅面，减少下料时的边角料浪费，从设计端控制加工成本。
