双凸耳侧置安装式铰接支撑座结构

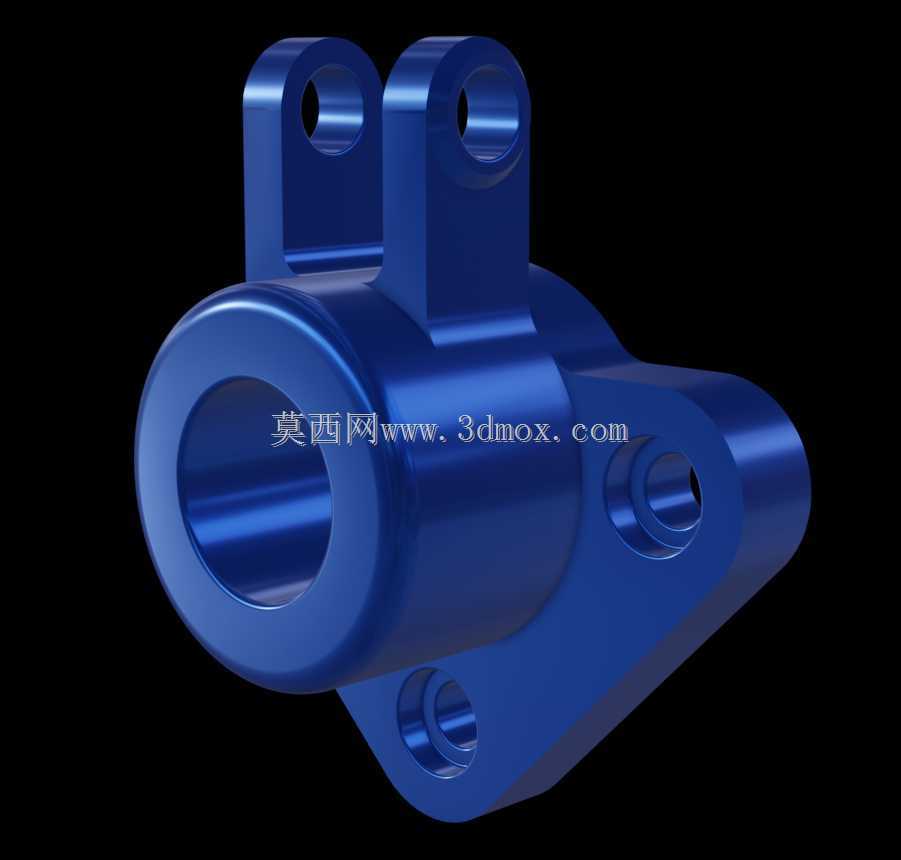

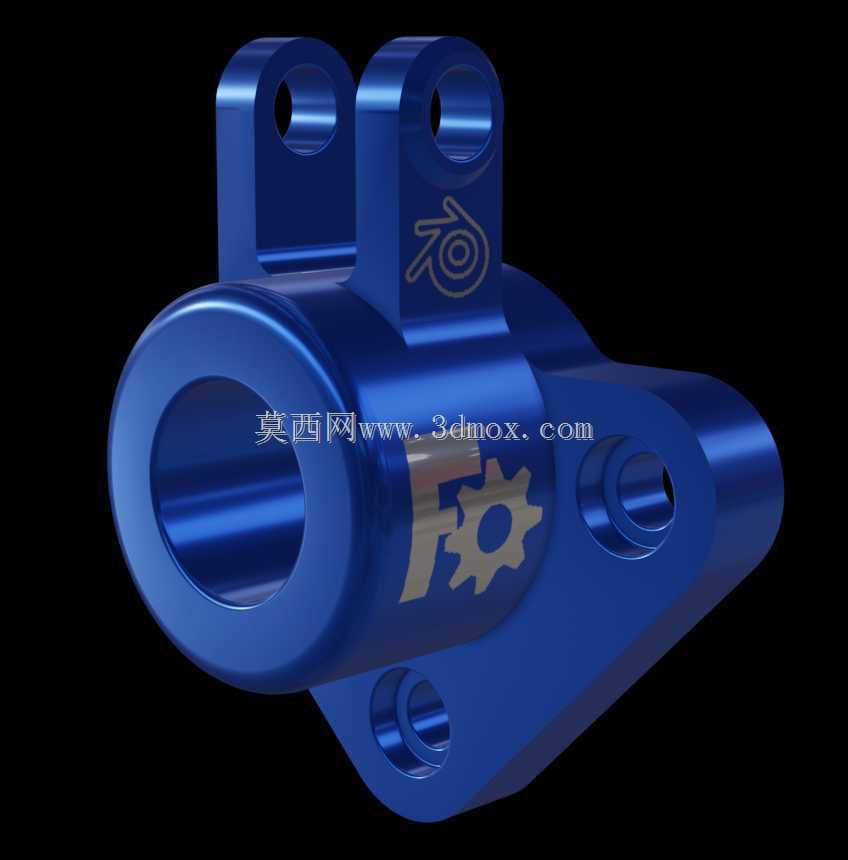

　　这类带双凸耳的筒式铰接支撑件，常出现在轻载传动链路、小型执行机构的末端连接位置，比如轻工包装线的摆杆铰接点、小型自动化设备的连杆支撑位，也可作为气动执行元件的端部连接座使用，核心作用是为穿装在筒体内的转动轴提供稳定回转支撑，同时通过本体上的安装孔完成与设备机架的固定，配合上方两个带孔凸耳实现与联动杆件的铰接，让整套连杆机构可以围绕支撑座完成设定角度的往复摆动。从结构设计逻辑来看，主体采用同轴圆筒作为核心承载段，内孔是直接与转动轴配合的工作面，设计时需要根据适配轴径确定内孔公差，若用于无衬套的直接配合场景，内孔表面粗糙度需要控制在Ra1.6以下，减少轴件回转时的磨损；若预留了衬套安装空间，则内孔公差可适当放宽，

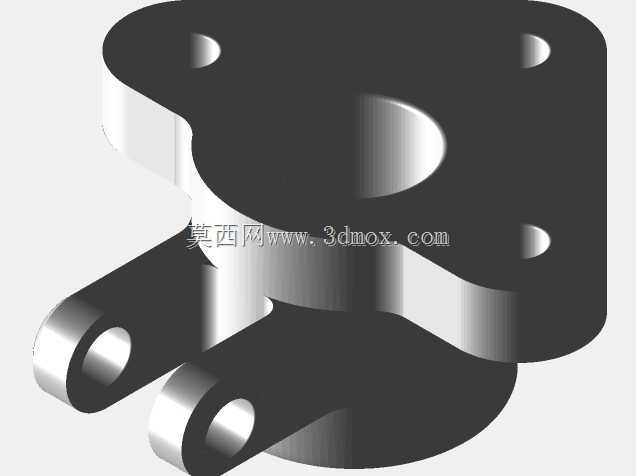

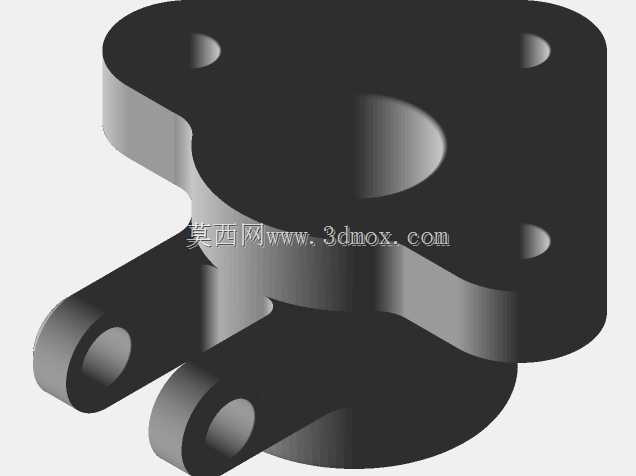

　　压入铜衬套或自润滑衬套后即可适配长期往复回转的工况，降低后期维护成本。圆筒侧方延伸出的三角形安装翼板，是整个支撑座与机架连接的核心承载部位，翼板上开设的两个贯通安装孔，孔位需要与圆筒轴线保持严格的位置度要求，避免安装后支撑座出现偏斜，导致穿装的轴件产生附加径向力，加剧轴和孔的磨损。上方的两个平行凸耳，每个凸耳上都加工有同轴的铰接孔，两个凸耳的间距需要根据适配的连杆端部厚度确定，保证铰接后连杆不会出现轴向窜动，同时凸耳与圆筒主体的衔接位置做了圆弧过渡处理，避免应力集中，在承受铰接点的交变拉力时，不会在衔接根部出现断裂风险。从安装边界来看，这类支撑座的轴向总长度需要匹配安装位的空间深度，圆筒外径要保证周边有足够的装配间隙，

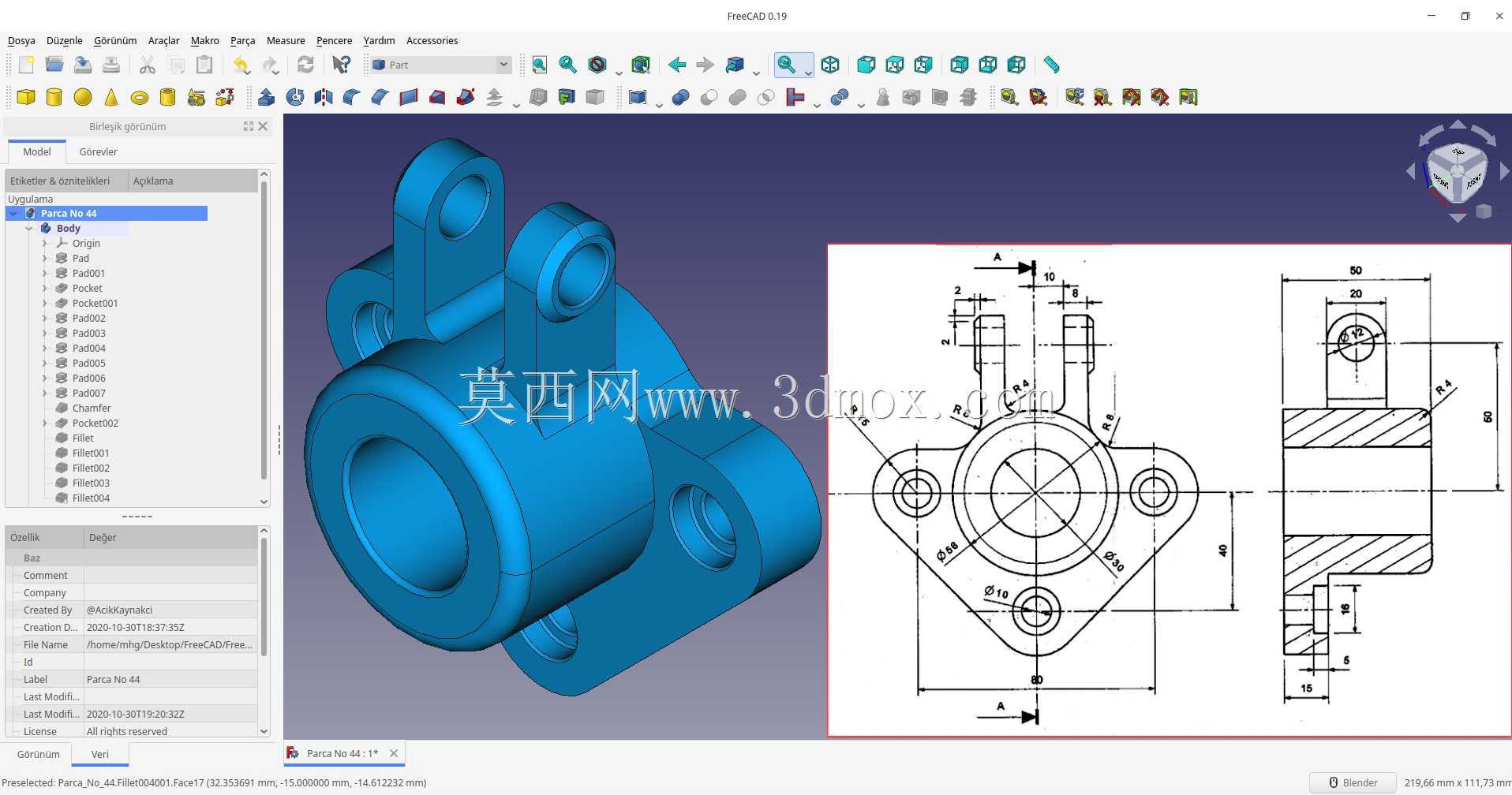

　　不会和周边摆动的连杆、运动的其他部件产生干涉；侧方翼板的安装孔中心距，要对应机架上预设的安装螺孔位置，不需要额外扩孔或调整机架即可完成装配；上方两个凸耳的总高度，要满足铰接销轴的穿装长度要求，同时凸耳外侧要预留足够的销轴装拆空间，方便后期维护时更换销轴或衬套。实际应用中，这类支撑座多采用铝合金或45号钢加工成型，铝合金材质适配轻载、低频次摆动的场景，重量轻且加工成本低；45号钢材质经过调质处理后，可适配中载、高频次往复摆动的工况，配合表面淬火处理能进一步提升内孔和铰接孔的耐磨性能。设计建模时需要重点关注几个形位公差要求：首先是圆筒内孔的圆柱度，直接影响轴件回转的顺畅度；其次是两个凸耳铰接孔的同轴度，若同轴度偏差过大，

　　穿装销轴后会出现卡滞，增大摆动阻力；再者是翼板安装面与圆筒轴线的平行度，若安装面偏斜，固定后圆筒轴线会出现偏移，导致轴件承受额外的弯曲应力。另外，所有孔位的边缘都做了倒角处理，既去除加工毛刺，也方便轴件、销轴、安装螺栓的顺利穿装，避免装配时刮伤配合件表面。这类零件虽然结构不算复杂，但作为传动链路里的支撑连接件，加工精度和结构强度直接影响整套机构的运行稳定性，建模时需要把各个配合面的公差、安装位的避让空间都考虑周全，才能保证加工后的零件可以直接装配使用，不需要二次修配。
