带安装耳法兰式轮毂连接座结构设计

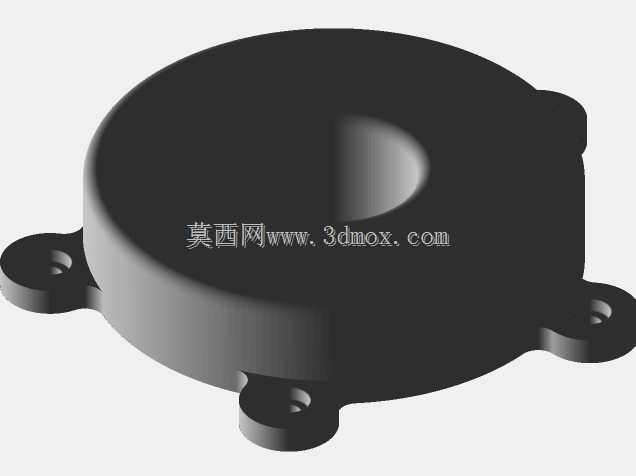

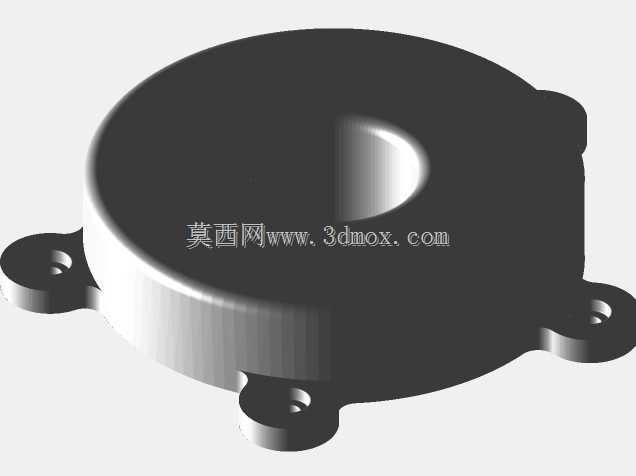

　　这类带周向安装耳的法兰式连接座，多应用在中小功率传动设备的动力输出端、轻型输送线的辊筒端部支撑、小型农用机具的轮组连接位置，承担轴系定位、扭矩传递、相邻部件轴向限位的核心作用，是旋转传动链路里很常见的基础支撑构件。从结构设计逻辑来看，主体采用回转体构型，中心设置贯穿式阶梯通孔，大直径段用于适配穿过传动轴，孔壁预留的台阶面可贴合轴承外圈或者轴用挡圈，实现轴系的轴向定位，避免运转过程中出现轴向窜动；小直径段可根据装配需求，设置为密封件安装位或者穿线通道，适配不同场景的装配需求。周向均匀分布的四个带孔安装耳，是整个构件的安装固定接口，每个耳片上的通孔位置经过同轴度校核，安装时可通过螺栓将整个座体固定在设备机架或者安装基板上，

　　耳片与主体法兰衔接处做了圆弧过渡处理，避免应力集中导致的耳片断裂问题，这一点在承受交变载荷的传动场景里尤为重要，很多早期失效的同类构件都是因为衔接处直角设计，在反复启停的冲击载荷下出现裂纹。从安装边界来看，法兰主体的外径尺寸适配常规62系列轴承的外圈安装尺寸，安装耳的外伸长度控制在合理范围，既保证螺栓安装时有足够的扳手操作空间，又不会占用过多的周边安装空间，四个安装孔的中心距遵循通用五金安装孔位规范，可直接适配市面上多数标准型材机架的安装孔位，不需要额外做安装基板的二次打孔加工，能大幅降低现场装配的工作量。构件的轴向厚度根据承载需求做了梯度设计，中心轴承安装位的壁厚大于外缘法兰的壁厚，既保证轴承安装位的结构刚性，

　　避免压装轴承时出现孔壁变形，又能尽可能控制整体重量，降低转动惯量对传动效率的影响。在实际应用场景中，这类构件如果用在输送线辊筒端部，中心孔可穿过辊筒轴，法兰面贴合辊筒端盖，安装耳固定在输送线侧板上，配合深沟球轴承实现辊筒的顺畅转动，可承受一定的径向载荷，适配常规箱式货物的输送需求；如果用在小型机具的轮组连接位置，法兰端面可直接连接轮毂辐板，中心孔穿过驱动轴，通过键槽传递扭矩，安装耳固定在机具的车架端，可承受轮组传递来的路面冲击载荷，四个均匀分布的安装点能保证载荷均匀分散到每个固定螺栓上，避免单个螺栓受力过大出现断裂。设计过程中需要重点关注几个尺寸公差：中心安装孔的圆柱度公差要控制在合理范围，保证轴承压装后不会出现偏斜，

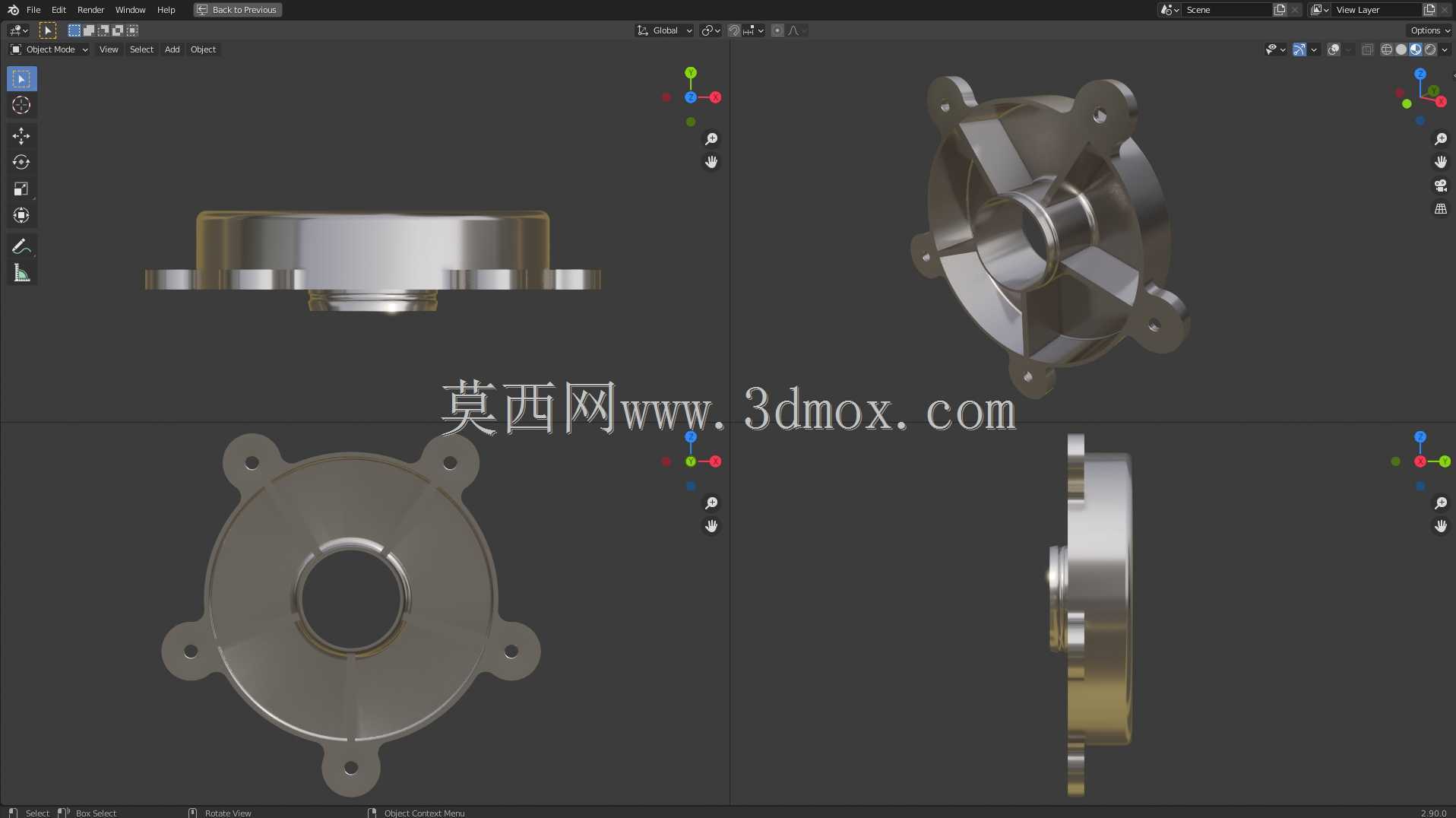

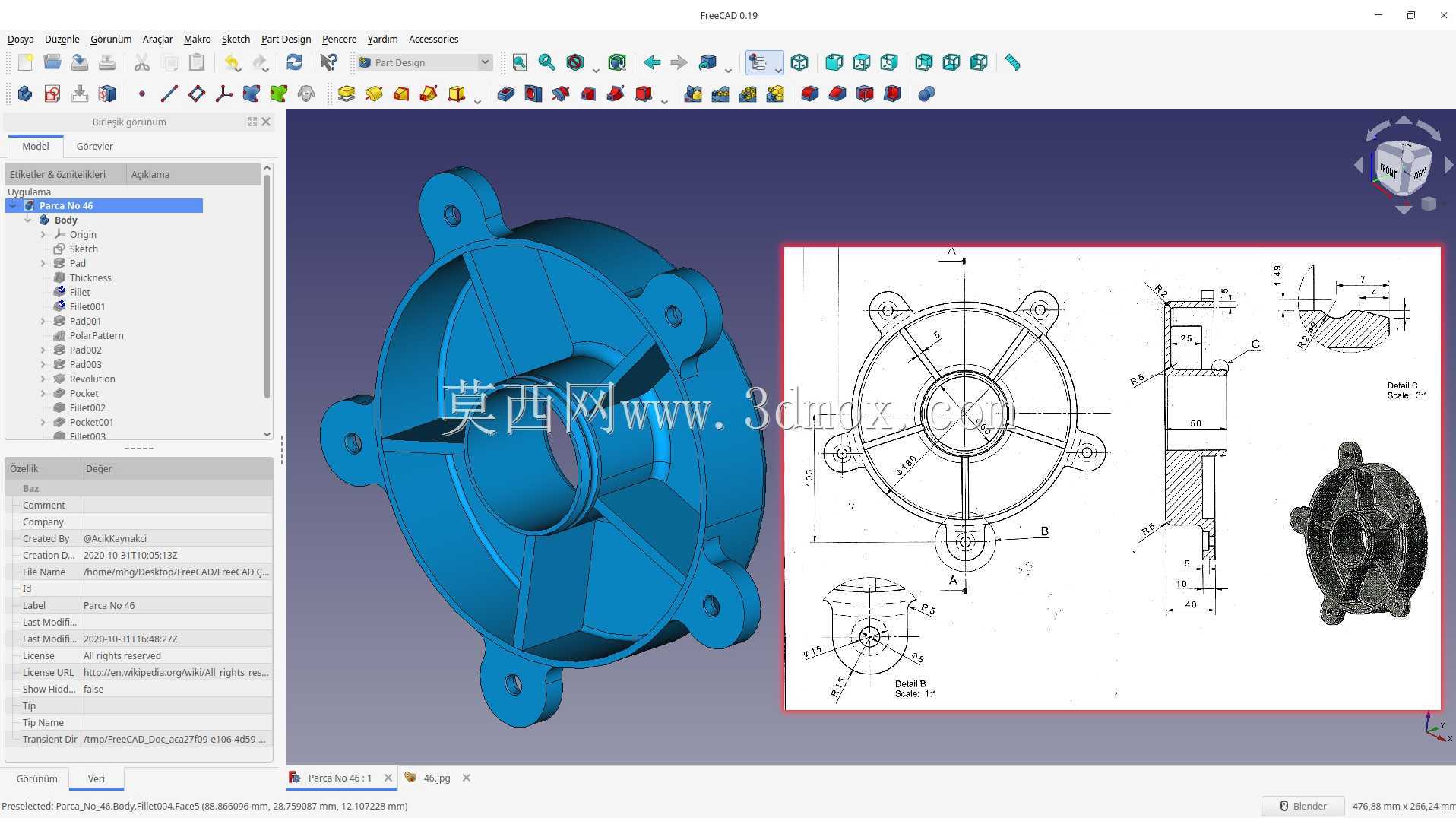

　　否则会导致轴承运转时温升过快、使用寿命大幅缩短；安装耳上的固定孔位置度公差需要严格控制，否则现场安装时会出现螺栓无法穿入的问题，尤其是批量生产的场景下，位置度超差会直接导致零件报废；法兰端面与中心孔轴线的垂直度公差也要满足设计要求，否则安装后相邻的传动部件会出现偏摆，导致传动不平稳、噪音过大的问题。另外，构件的表面处理可根据使用场景选择，常规室内干燥环境下做普通发黑处理即可满足防锈需求，如果是户外或者潮湿环境下使用，可做镀锌或者喷塑处理，提升耐腐蚀能力，延长构件的使用寿命。从建模逻辑来看，这类回转类带安装耳的零件，优先采用旋转特征生成主体回转结构，再通过拉伸切除生成安装耳和安装孔，最后对所有锐边做倒角处理，避免安装时划伤操作人员，同时去除机加工产生的毛刺，整个建模过程要保证特征的参数化关联，方便后续根据不同的轴径、安装孔距需求做快速调整，提升设计复用率。
