帕卡41号机械定位支撑构件

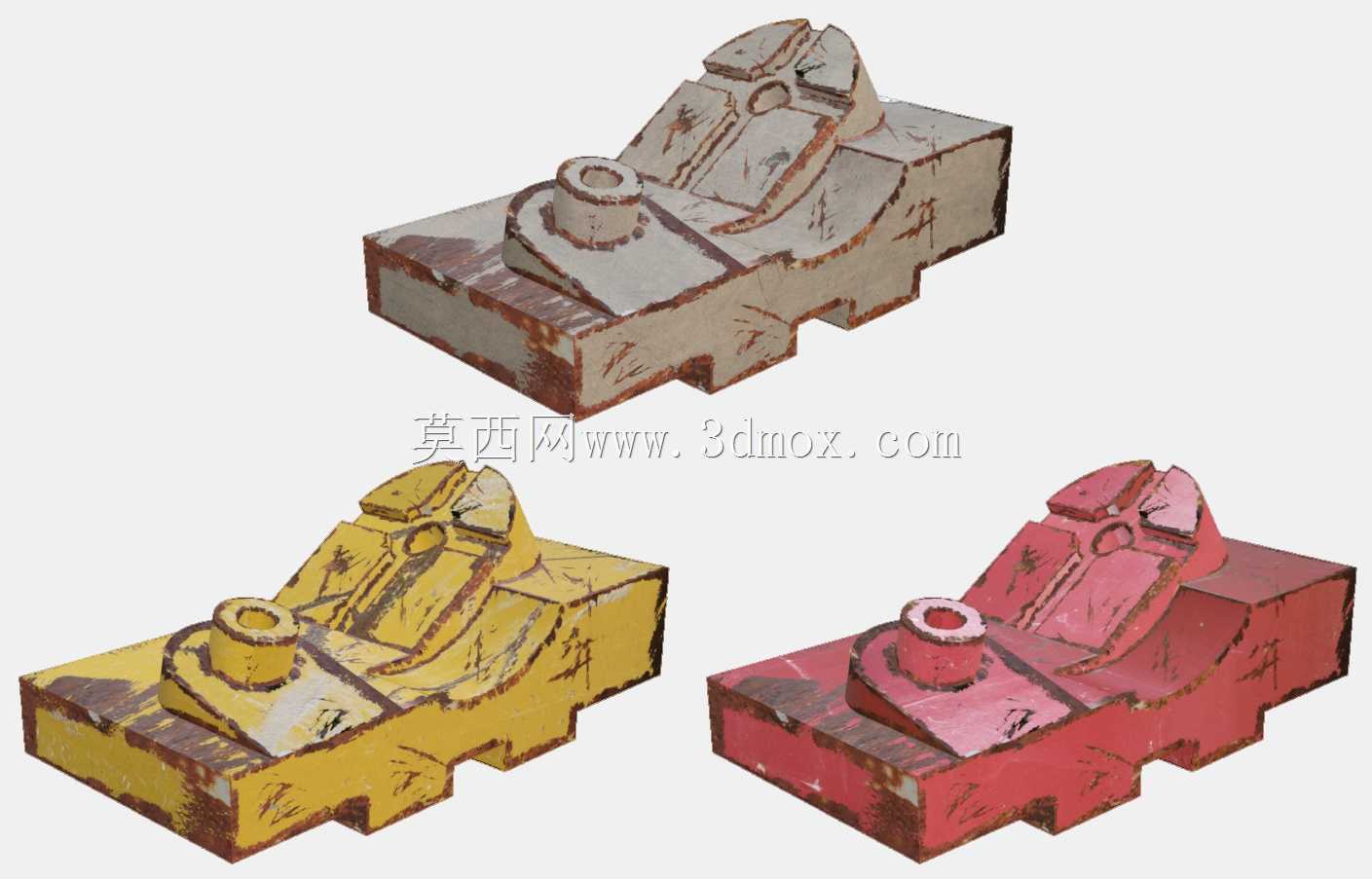

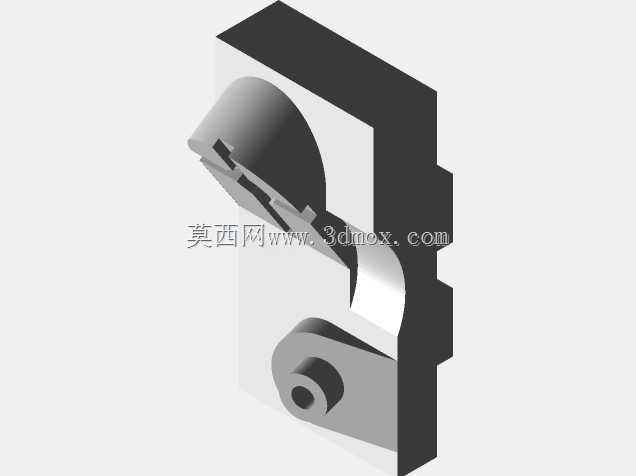

　　该构件属于工装夹具系统里的定位支撑类零件，主要应用在重型机械加工工位的工件装夹环节，在大型结构件铣削、镗孔加工过程中，承担工件底部的多点支撑与侧向定位作用，避免工件装夹时因悬空产生的加工振颤，同时限制工件在夹具坐标系内的横向、纵向窜动，保证加工基准的一致性。从结构设计来看，构件主体采用带加强筋的块状基座，基座底部设置有两道平行的定位卡槽，可直接嵌入工装平台的T型槽内，安装时无需额外加工适配底座，卡槽的宽度公差控制在h7级别，与标准T型槽的配合间隙控制在0.02mm以内，保证构件安装后不会出现侧向偏移。基座上方设置有两处高度不同的支撑凸台，较低的凸台为平面支撑面，表面经过磨削处理，平面度达到0.01mm/100mm，

　　用于贴合工件的基准平面；较高的凸台顶部设置有V型定位槽，槽口角度为90度，槽面做了淬火处理，硬度达到HRC45-50，可直接抵靠工件的圆柱面或直角边，实现快速定位，凸台中心设置有贯通的螺纹孔，可配合压紧螺栓实现工件的辅助压紧，避免加工过程中工件受切削力影响出现抬升。构件的侧面设置有斜向的加强筋结构，筋板厚度从基座处的12mm逐步过渡到凸台处的8mm，在保证整体结构刚性的前提下尽可能降低构件自重，减少工装平台的负载。从安装边界来看，构件整体长度为120mm，宽度为80mm，总高度为65mm，底部卡槽的中心距为60mm，适配市面上绝大多数标准T型槽工装平台，安装时相邻两个构件的最小间距可控制在150mm，

　　可根据工件的外形尺寸灵活布置支撑点位，对于异形结构件的装夹适配性较强。在实际生产场景中，该类构件常与同系列的帕卡系列定位块配合使用，通过不同高度、不同定位面的构件组合，可快速搭建针对不同结构件的专用装夹工装，相比定制化整体夹具，可大幅缩短工装准备周期，降低小批量工件加工的工装成本。构件的主体采用铸铁材质铸造而成，经过时效处理消除内应力，长期使用不会出现形变，支撑面和定位槽的耐磨性能优异，可承受最大5吨的垂直支撑载荷，满足绝大多数中型结构件的加工装夹需求。设计过程中充分考虑了车间实际使用的磨损问题，所有与工件接触的工作面都预留了0.5mm的修磨余量，长期使用出现磨损后，可通过平面磨床重新修磨工作面，恢复定位精度，无需整体更换构件，

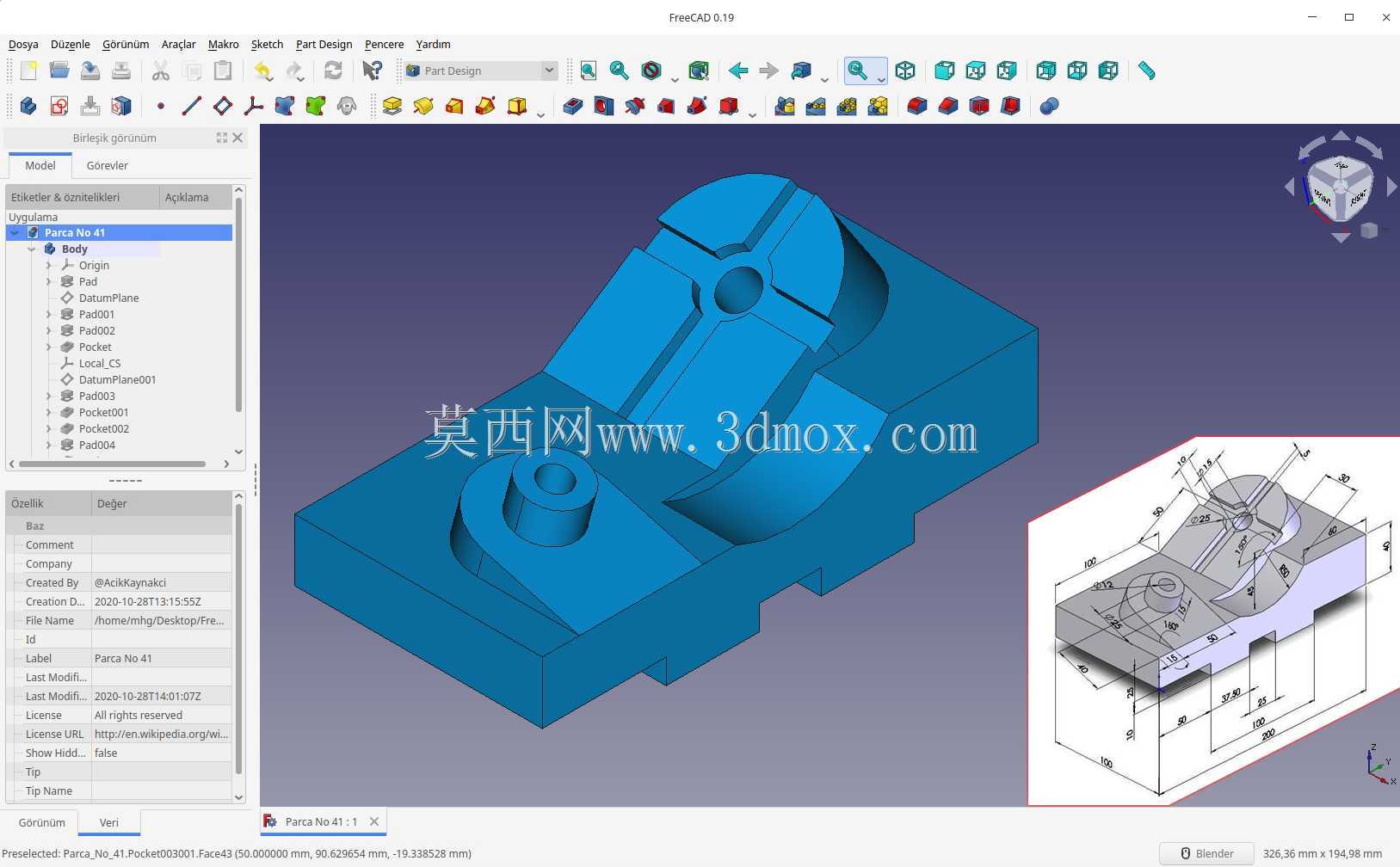

　　进一步降低了生产现场的工装耗材成本。构件的边角处都做了R3的圆角处理，避免安装和调整过程中尖锐边角划伤操作人员，同时也减少了应力集中点，避免构件受冲击载荷时出现开裂问题。在三维建模过程中，所有配合面的公差、形位公差都按照实际加工要求进行了标注，模型可直接导入CAM软件生成加工代码，也可用于工装布局的仿真模拟，提前验证装夹方案的可行性，避免实际装夹时出现构件与刀具、工件的干涉问题。
