三叶曲面螺旋桨结构设计方案

项目分类:通用机械零部件 发布时间:2021-12-19 ID:457365

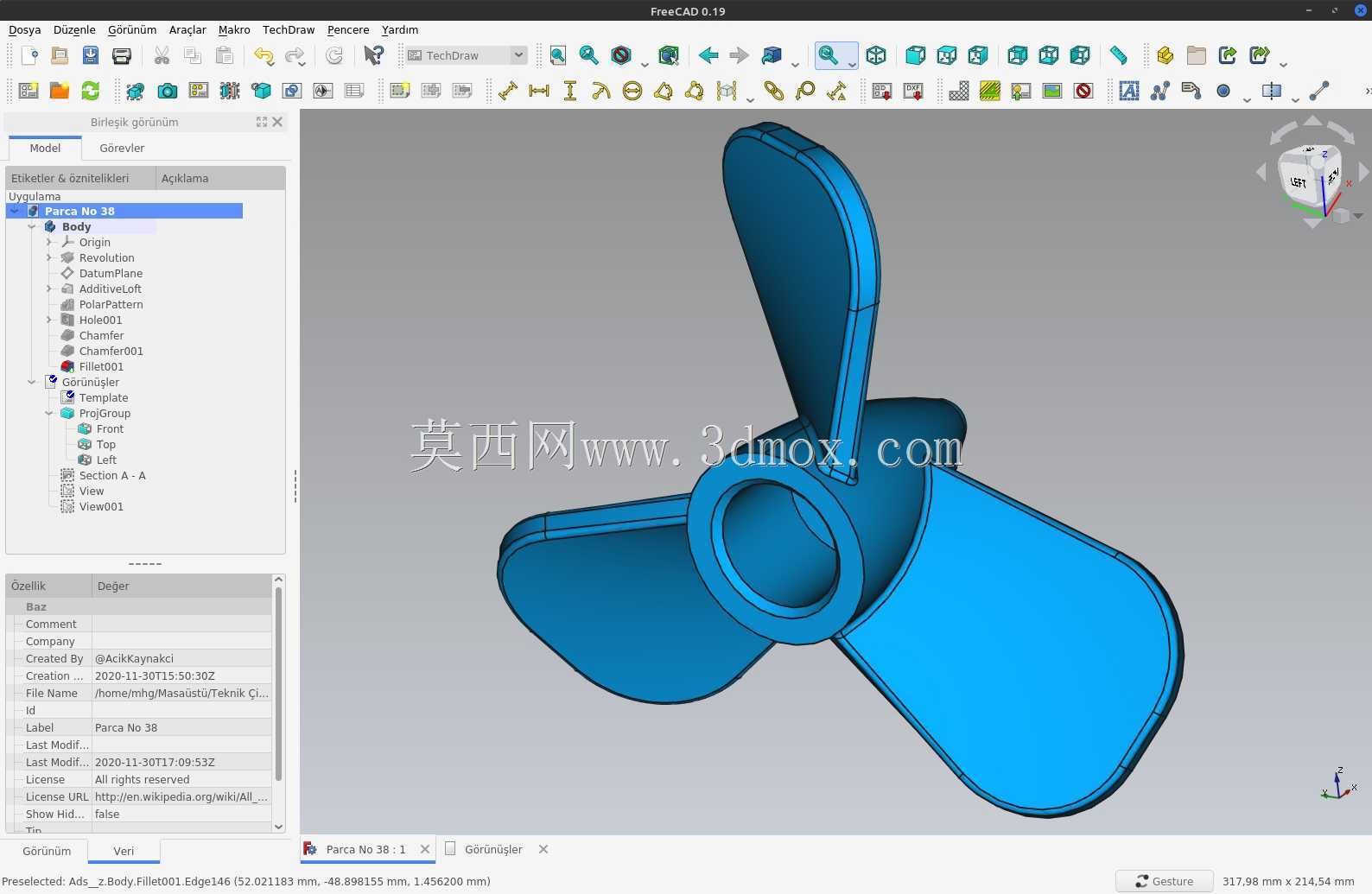

  • 三叶曲面螺旋桨结构设计方案

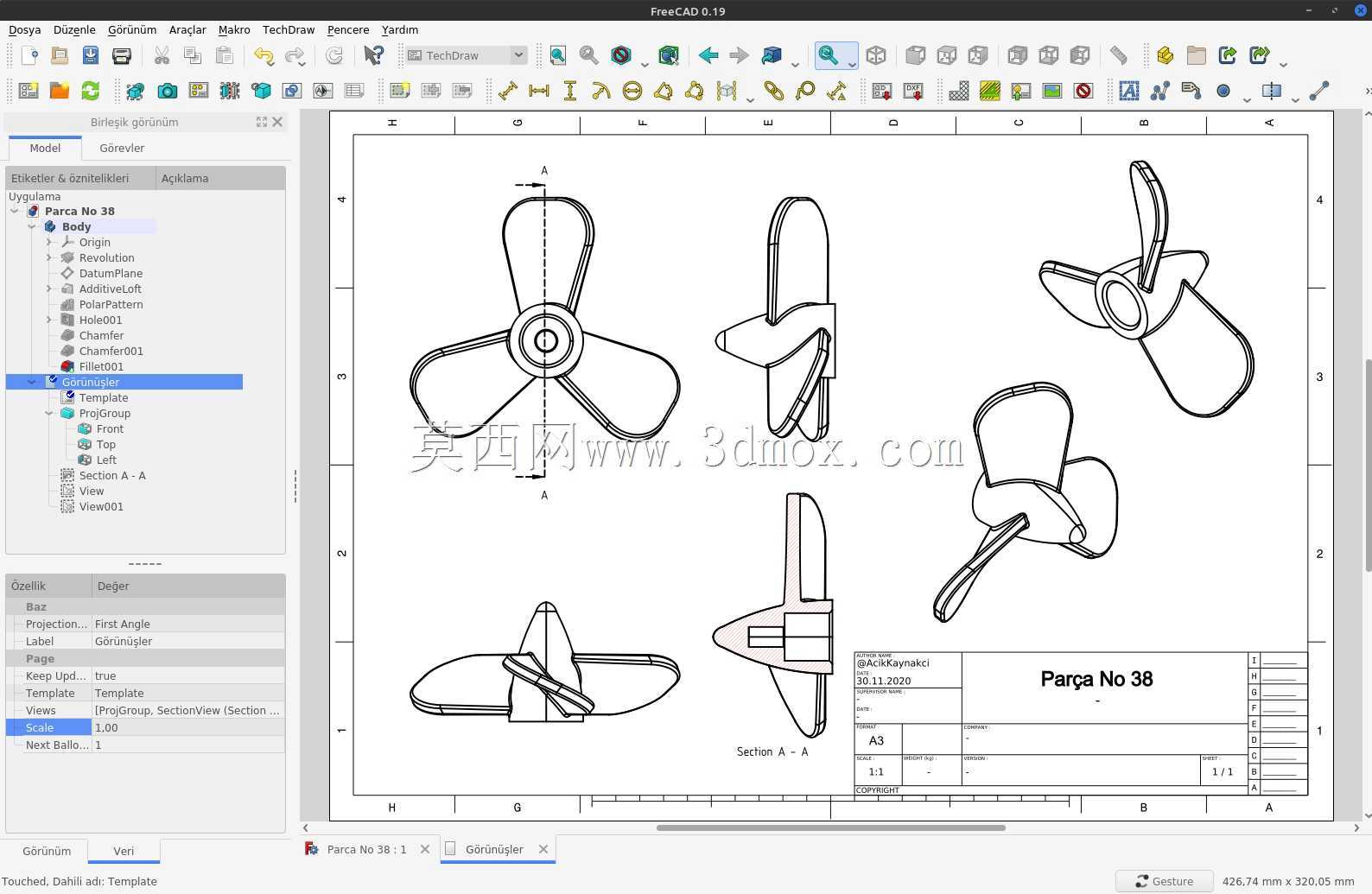

  • 三叶曲面螺旋桨结构设计方案

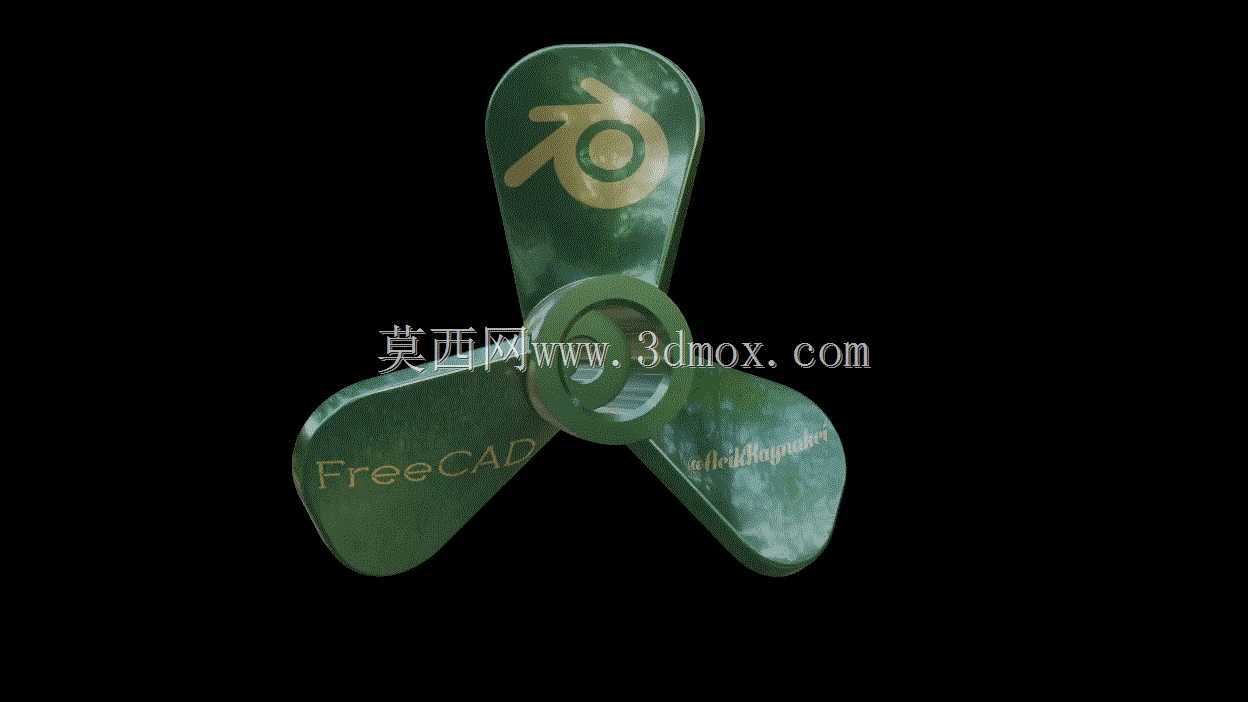

  • 三叶曲面螺旋桨结构设计方案

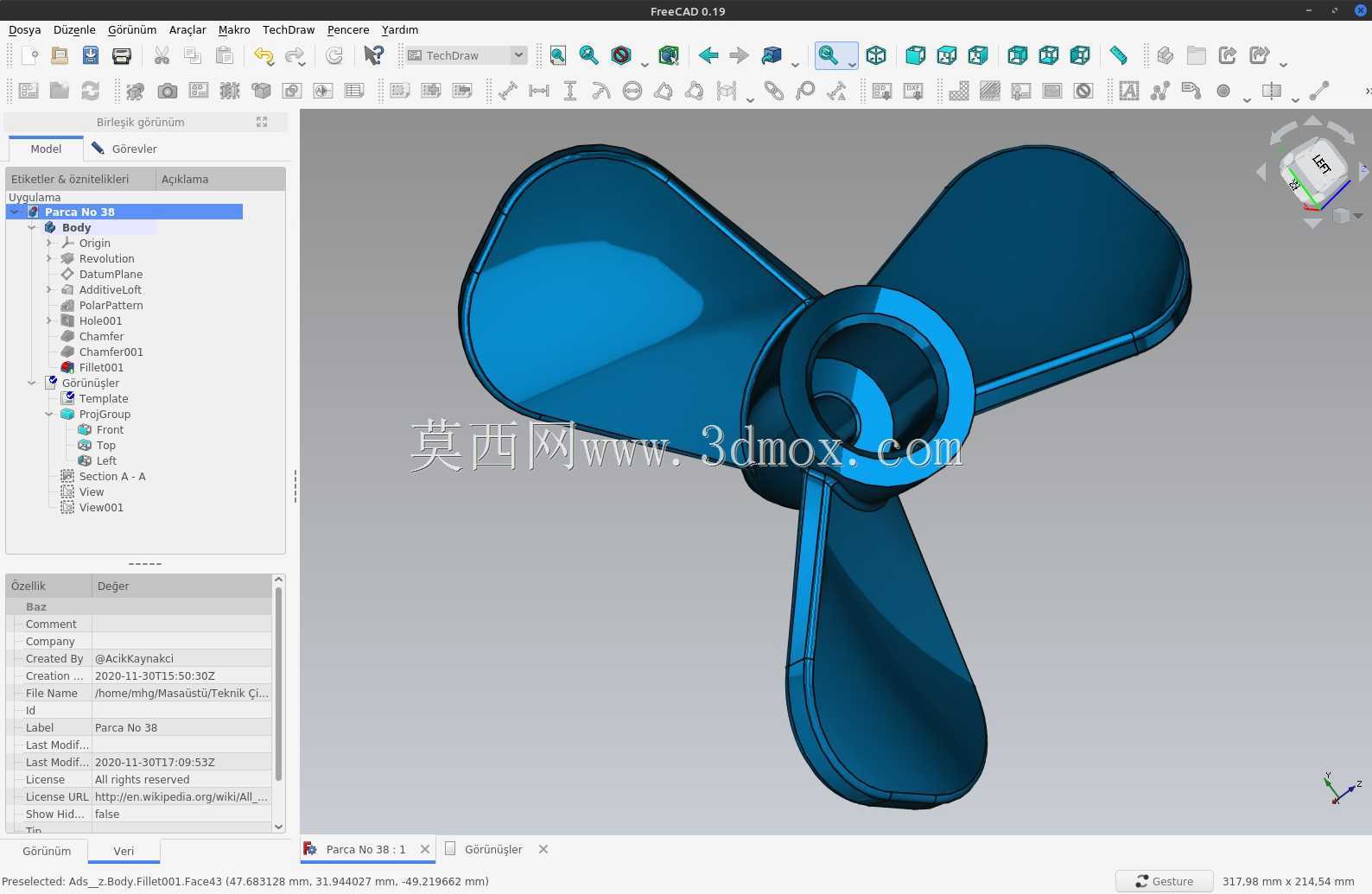

  • 三叶曲面螺旋桨结构设计方案

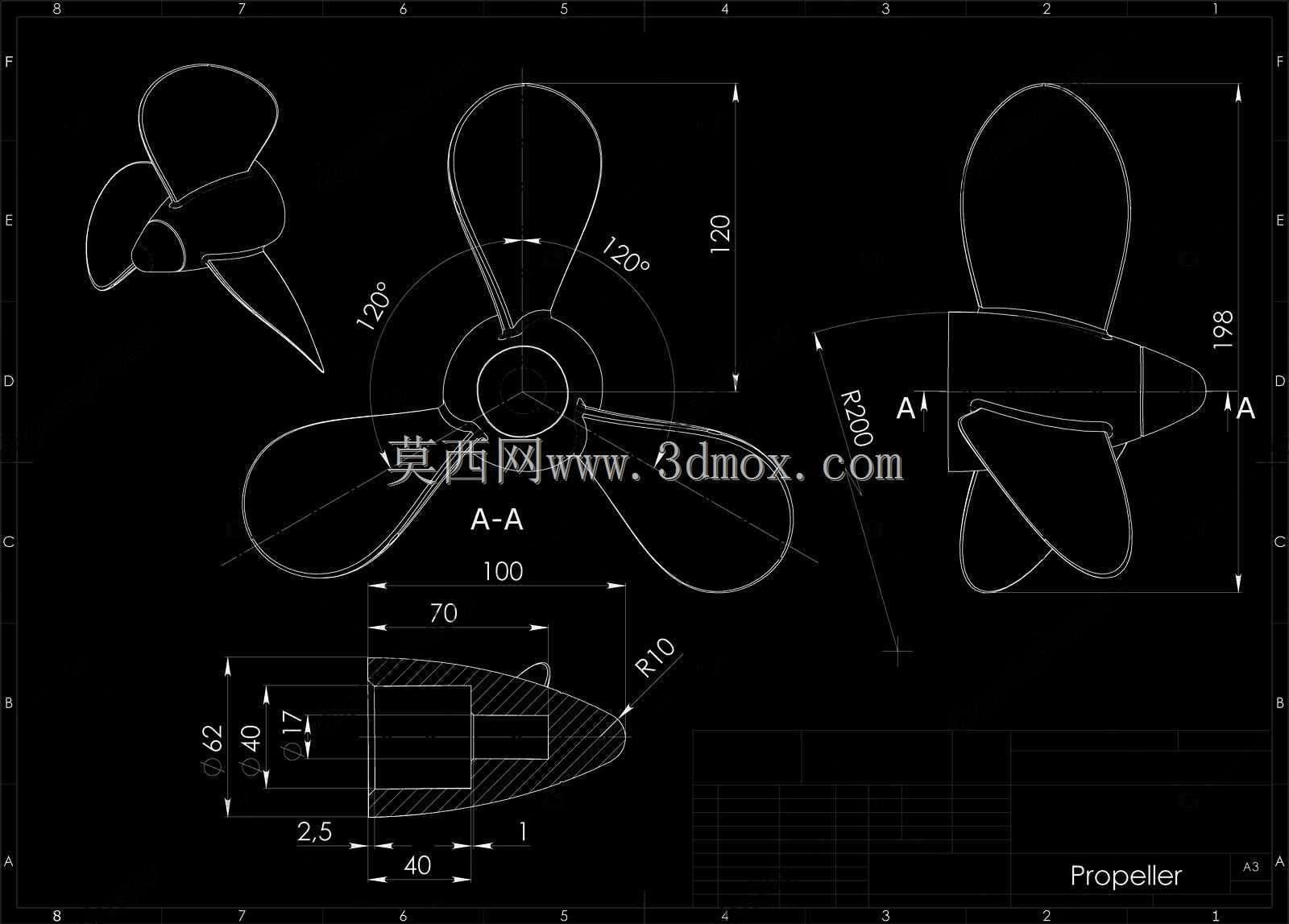

  • 三叶曲面螺旋桨结构设计方案

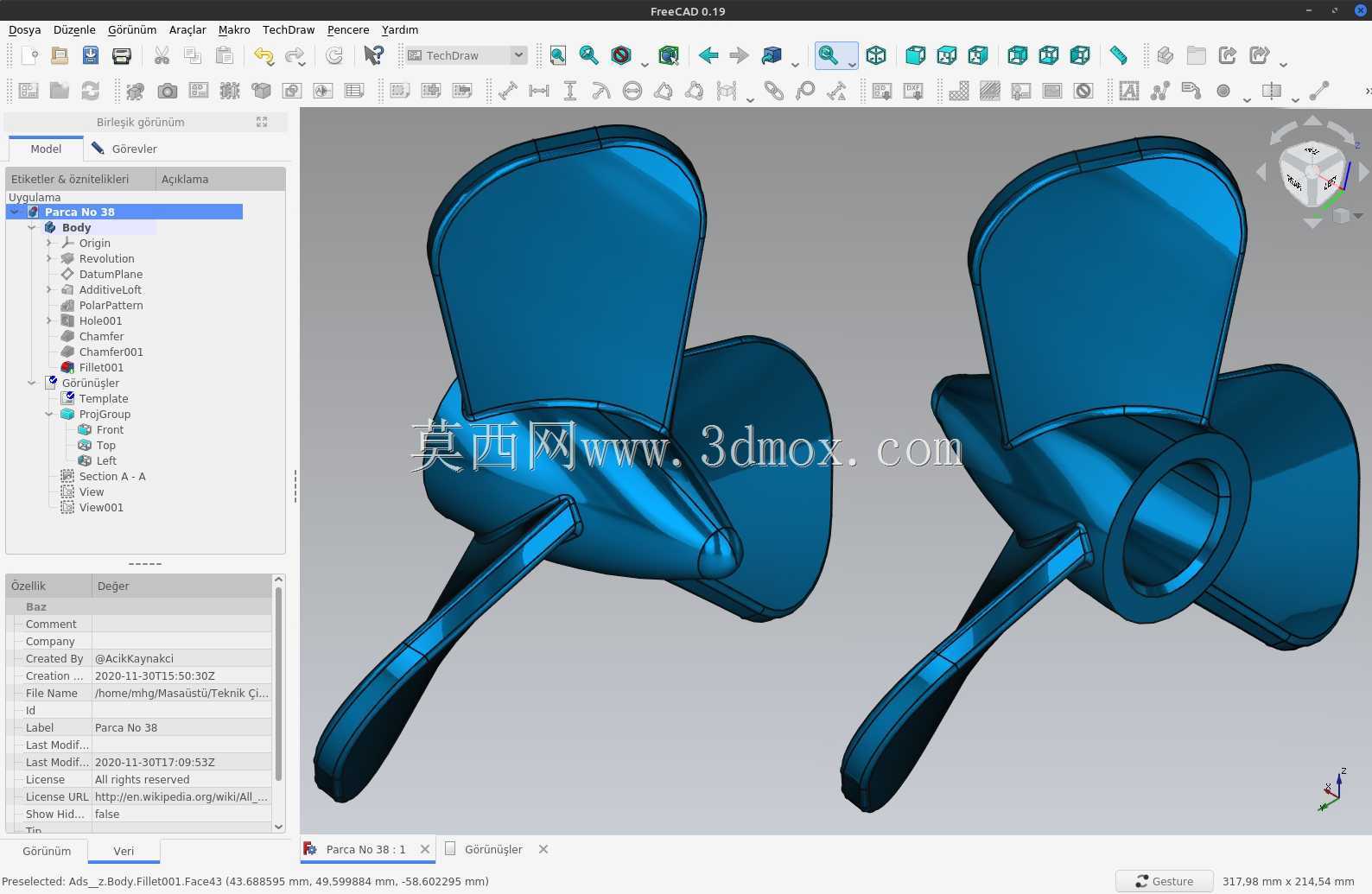

  • 三叶曲面螺旋桨结构设计方案

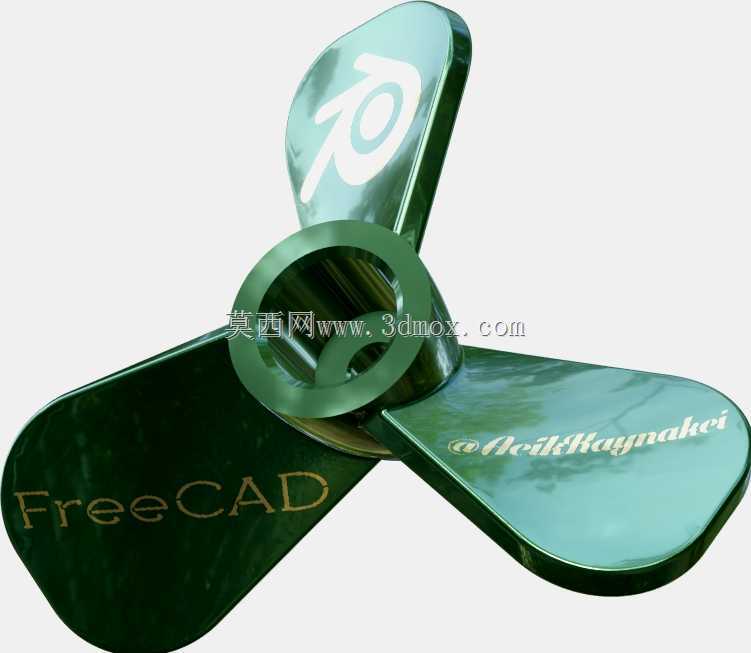

  • 三叶曲面螺旋桨结构设计方案
  • 三叶曲面螺旋桨结构设计方案
  • 三叶曲面螺旋桨结构设计方案

  这类三叶曲面桨叶结构,常被应用在小型流体推进场景中,比如小型水面无人艇的水下推进端、低功率轴流通风设备的风轮端、甚至部分小型流体搅拌装置的作业端,核心作用是通过自身旋转带动流体定向流动,完成推力输出或者介质循环的功能。从结构设计逻辑来看,三叶布局是在动平衡稳定性、流体做功效率、材料耗材成本三者之间做的平衡选型:相比两叶结构,三叶布局在相同转速下的动平衡冗余量更高,旋转过程中对支撑轴承的径向冲击载荷更小,能有效降低传动端的磨损速率;相比四叶及以上的多叶布局,三叶结构的单片叶型有效做功面积更大,相同转速下的流体通过性更好,不容易在叶根位置形成流体紊流区,减少无用的功率损耗。

  叶型的曲面设计是整个结构的核心部分,每一片叶片从叶根到叶梢的截面翼型都做了连续渐变处理:靠近中心安装毂的叶根位置,翼型厚度更大、弦长更短,主要承担旋转过程中的扭矩传递作用,需要保证足够的结构强度,避免高速旋转时叶根位置出现应力集中导致的断裂问题;从叶根向叶梢延伸的过程中,翼型厚度逐渐减薄、弦长先缓慢增加再逐步收窄,翼型的安装攻角也沿着径向逐步减小,这种渐变设计是为了匹配不同旋转半径位置的线速度差异——越靠近叶梢位置的线速度越高,更小的攻角能避免叶梢位置出现流体分离失速,让整个叶片从根到梢都能保持较为均匀的做功效率,不会出现局部负载过大或者局部空载的情况。

  中心的安装毂采用了带中心通孔的环形结构,通孔的尺寸是按照配套的传动轴直径做的匹配设计,安装时可以直接套在传动轴上,通过毂体侧面的顶丝孔或者键槽结构完成周向固定,保证旋转过程中桨叶和传动轴之间不会出现相对打滑。安装毂和三片叶片的连接位置做了大圆角过渡处理,没有尖锐的直角衔接,一方面是为了降低连接位置的应力集中系数,让旋转过程中叶片承受的流体反作用力能均匀传递到中心毂体上,另一方面也能减少衔接位置的流体扰流,降低旋转过程中的气动或者水动噪音。

  从安装边界来看,这类桨叶的整体径向尺寸需要和配套设备的安装腔体做匹配:如果用在通风设备上,叶梢和通风道内壁的间隙需要控制在合理范围,间隙过大会导致叶梢位置的流体回流,降低送风效率,间隙过小则容易因为加工或者安装误差出现叶梢刮蹭内壁的问题;如果用在水下推进场景,叶梢和船体外壳或者导流罩的间隙也需要预留足够的安全距离,同时要保证桨叶的旋转平面和传动轴的轴线保持垂直,避免旋转过程中出现轴向窜动带来的额外负载。

  在实际选型适配的时候,需要根据配套设备的额定转速、设计推力或者风量要求来调整叶型的曲面参数:如果是高转速低负载的场景,可以适当减薄叶片厚度、减小叶梢攻角,降低旋转过程中的阻力;如果是低转速高负载的场景,则需要适当增加叶根厚度、调整翼型的升阻比,保证结构强度的同时提升做功效率。整个结构的动平衡校准是生产装配过程中必不可少的环节,需要在专用的动平衡设备上对三片叶片的质量分布做微调,保证旋转过程中的剩余不平衡量控制在允许范围内,避免高速旋转时出现整机振动的问题,延长配套轴承和传动部件的使用寿命。
