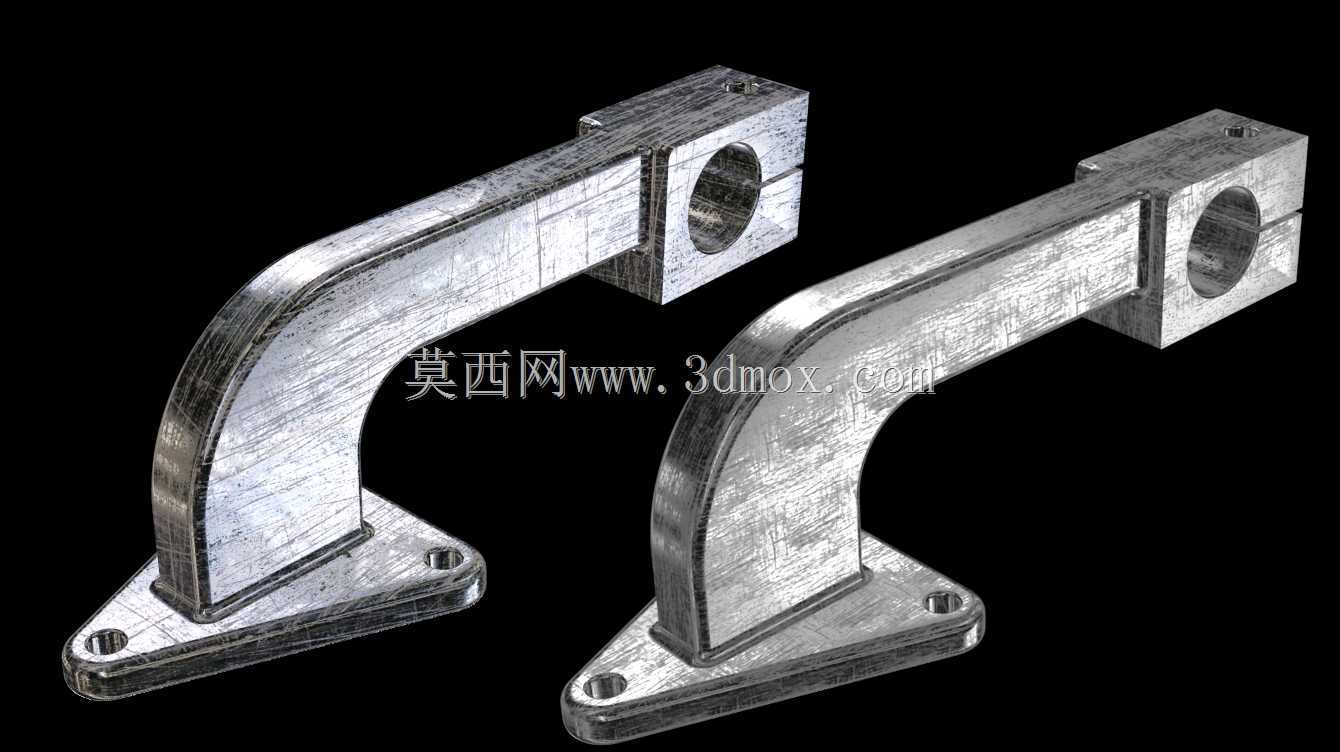

弯臂式三角底座安装支撑构件

　　这类弯臂式支撑构件在工业现场的应用场景十分广泛，常见于自动化生产线的外围辅助安装、检测设备的探头固定工位、轻型物料导向机构的承载点位，也会用在各类专用设备的操作附件挂载位置，承担着连接安装基面与末端功能部件的核心作用，既要保证连接刚性，也要规避安装空间内的其他运动部件干涉。从实际使用的角度看，这类构件的核心功能是在垂直安装基面与水平/倾斜挂载点位之间形成稳定的力传递路径，末端的夹装孔位可以直接穿装圆杆类的功能轴、导杆或者传感器安装杆，通过夹槽的锁紧结构实现杆件的周向与轴向固定，不需要额外加工复杂的连接接口，现场调整时只需要松开夹装位置的紧固件，就能灵活调整挂载部件的伸出长度与偏转角度，适配不同的工位调试需求。

　　设计这类构件的时候，首先要核算的是安装基面的承载能力与构件自身的受力弯矩，因为弯臂结构的受力点集中在末端夹装位置，力臂长度是从安装基面到夹装孔中心的垂直距离，所以弯臂的过渡位置做了大圆弧的平滑过渡，没有采用直角弯折的结构，就是为了避免应力集中导致的长期负载下的疲劳断裂，毕竟这类支撑件很多时候是长期承受静态挂载负载，偶尔会伴随设备运行产生的振动，应力集中位置很容易在交变载荷下出现裂纹。底座采用三角式的法兰安装结构，三个安装孔呈三角形分布，相比方形底座或者两孔安装的结构，三角形的孔位布局能在更小的底座占用面积下实现更高的连接稳定性，三个固定点可以完全约束底座的六个自由度，不会因为安装面的轻微平面度误差出现安装翘曲，安装时只需要匹配三个孔位的螺纹孔或者通孔，就能快速完成构件的基面固定，不需要额外做定位销的配做，降低现场安装的加工工作量。

　　从安装边界的角度看，这类构件的底座厚度控制在适配常规M6或者M8紧固件的尺寸范围，安装孔的沉头设计可以让内六角螺栓的头部完全沉入底座平面以下，不会出现螺栓头突出底座导致安装面贴合不严的问题。弯臂的截面采用矩形加厚结构，相比等厚度的板状弯臂，矩形截面的抗弯截面模量更高，在相同材料用量的情况下能承受更大的末端负载，同时弯臂的外侧与内侧都保留了均匀的壁厚，铸造或者铣削加工的时候都能保证加工余量均匀，不会出现局部壁厚过薄导致的加工变形。末端的夹装位置采用开缝式的夹套结构，夹缝的宽度控制在锁紧螺栓能产生足够夹紧力的范围，当螺栓锁紧时，夹套的内孔会均匀收缩，抱紧穿装在孔内的圆杆，这种结构相比顶丝固定的方式，夹紧接触面积更大，不会在圆杆表面顶出凹痕，也能承受更大的轴向拉力与周向扭矩，挂载较重的部件时也不会出现滑移偏转。

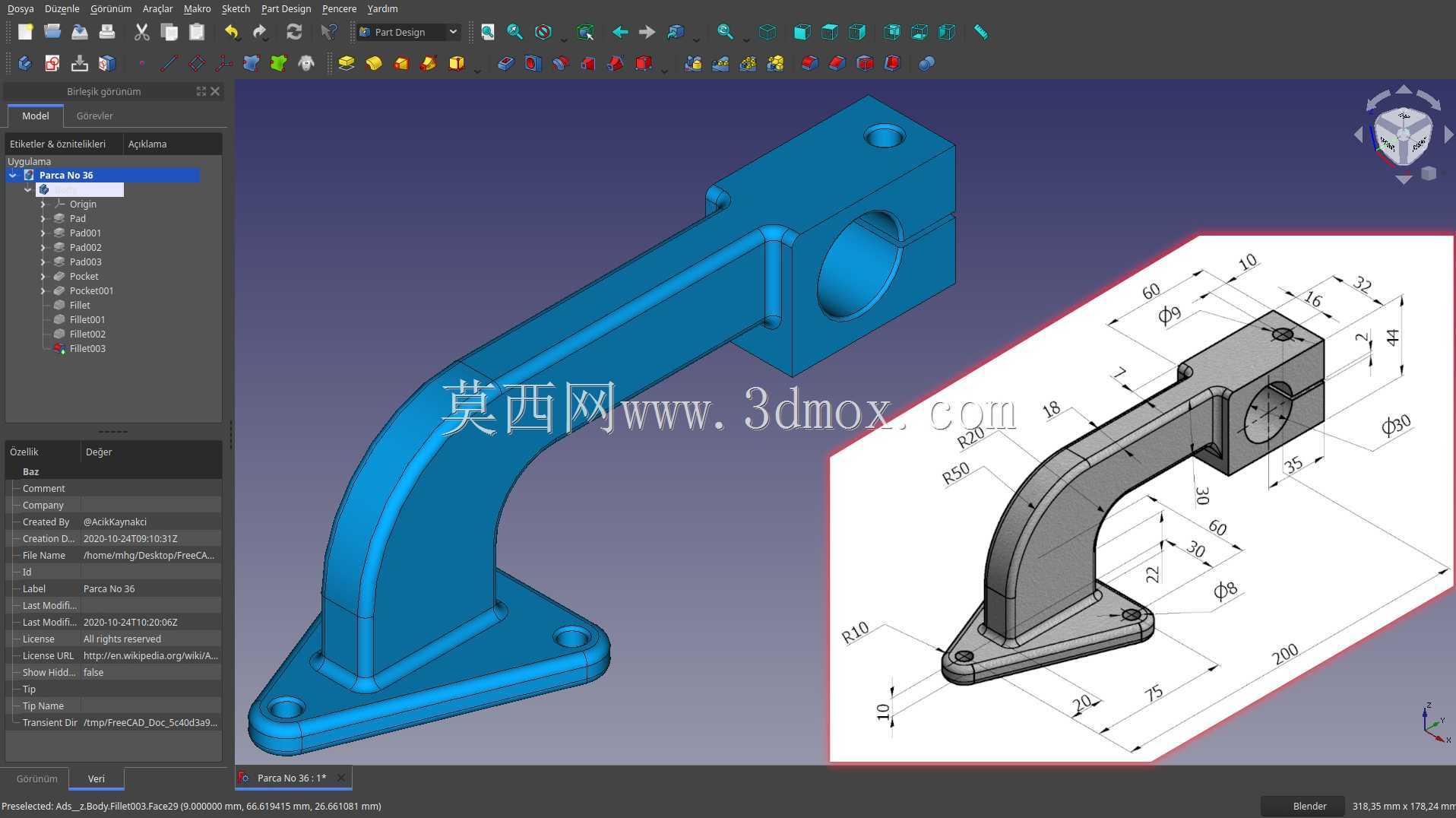

　　在实际选型适配的时候，需要重点核对几个尺寸边界：首先是底座三个安装孔的中心距，要匹配安装基面上预先加工的螺纹孔位置，避免出现孔位错位无法安装的问题；其次是弯臂的总高度，也就是从安装基面到夹装孔中心的垂直距离，这个尺寸直接决定了末端挂载部件的高度位置，要提前核算工位上其他运动部件的运动行程，避免挂载的部件与其他机构发生运动干涉；最后是末端夹装孔的内径尺寸，要匹配需要挂载的圆杆外径，常规的这类支撑件会做标准系列的孔径，适配常用的导杆、传感器安装杆的直径规格，如果有特殊的孔径需求，也可以在夹套允许的收缩范围内做小范围的适配，但是不建议超范围使用，否则会导致夹紧力不足或者夹套过度收缩出现开裂。

　　这类构件的材料一般选用压铸铝合金或者碳钢做表面镀锌处理，铝合金材质的重量更轻，适合对安装负载重量有要求的工位，碳钢材质的刚性更好，适合挂载重量更大的功能部件，表面处理层可以应对常规工业车间的潮湿、少量油污的环境，不会轻易出现锈蚀问题，长期使用也能保证尺寸稳定性。在装配调试的时候，要注意先把底座的三个固定螺栓预紧，调整好整个构件的安装位置之后再按对角线顺序锁紧螺栓，避免底座出现安装应力，之后再把需要挂载的杆件穿入夹装孔，调整到需要的位置之后再锁紧夹套上的螺栓，锁紧的时候要注意两侧的螺栓均匀施力，保证夹套的内孔均匀收缩，避免出现偏载导致的杆件夹持歪斜。日常维护的时候只需要定期检查固定螺栓的锁紧状态，尤其是设备振动较大的工位，防止螺栓松动导致构件移位，影响末端功能部件的位置精度。
