帕卡35号异形金属凸轮限位构件

项目分类:通用五金配件 发布时间:2021-12-19 ID:457367
  • 帕卡35号异形金属凸轮限位构件
  • 帕卡35号异形金属凸轮限位构件
  • 帕卡35号异形金属凸轮限位构件
  • 帕卡35号异形金属凸轮限位构件
  • 帕卡35号异形金属凸轮限位构件
  • 帕卡35号异形金属凸轮限位构件
  • 帕卡35号异形金属凸轮限位构件
  • 帕卡35号异形金属凸轮限位构件

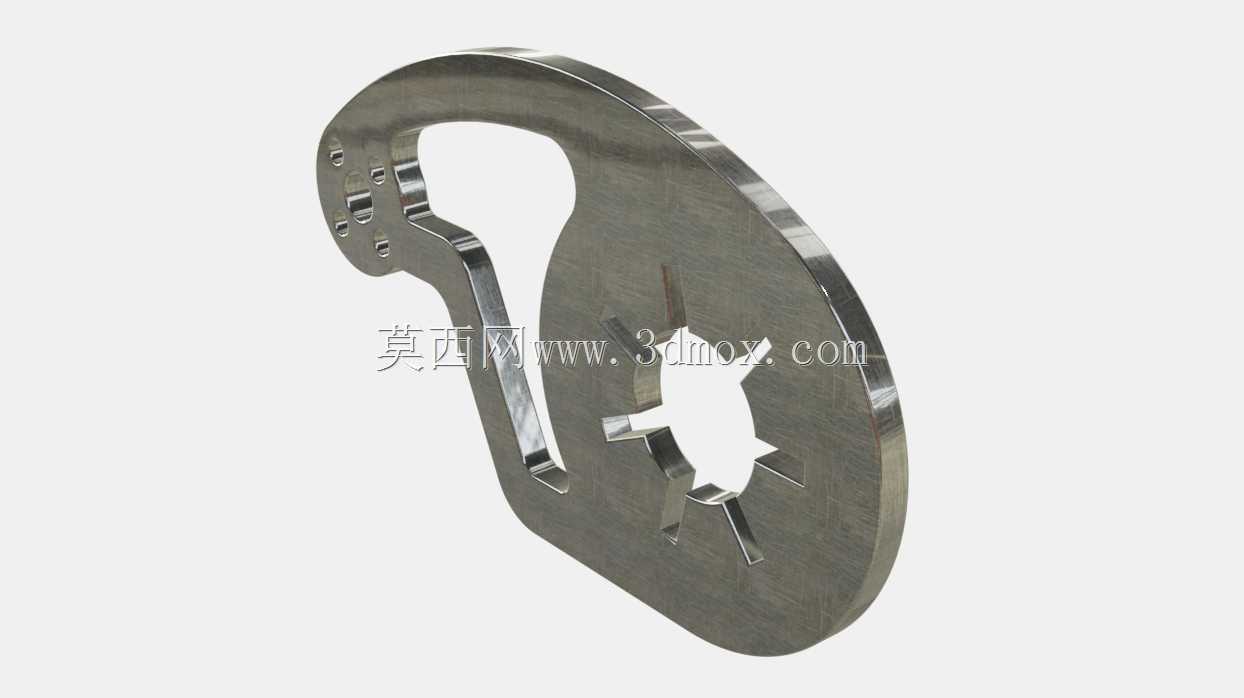

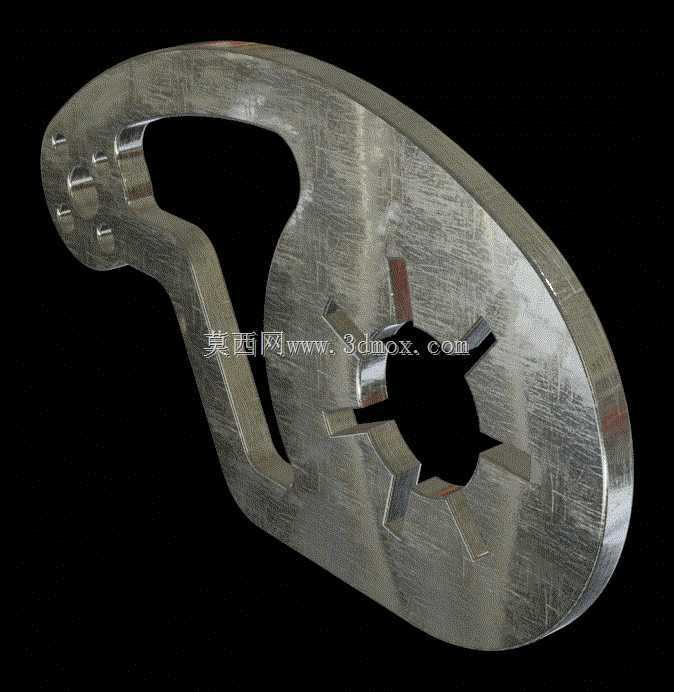

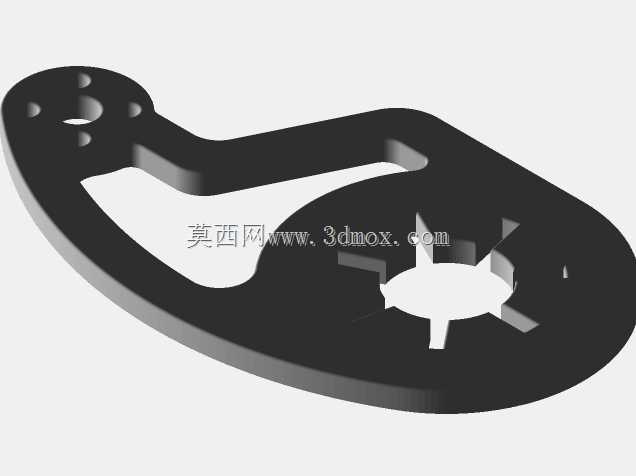

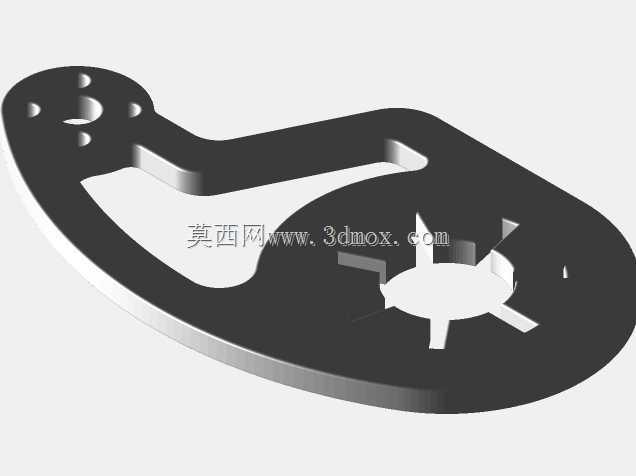

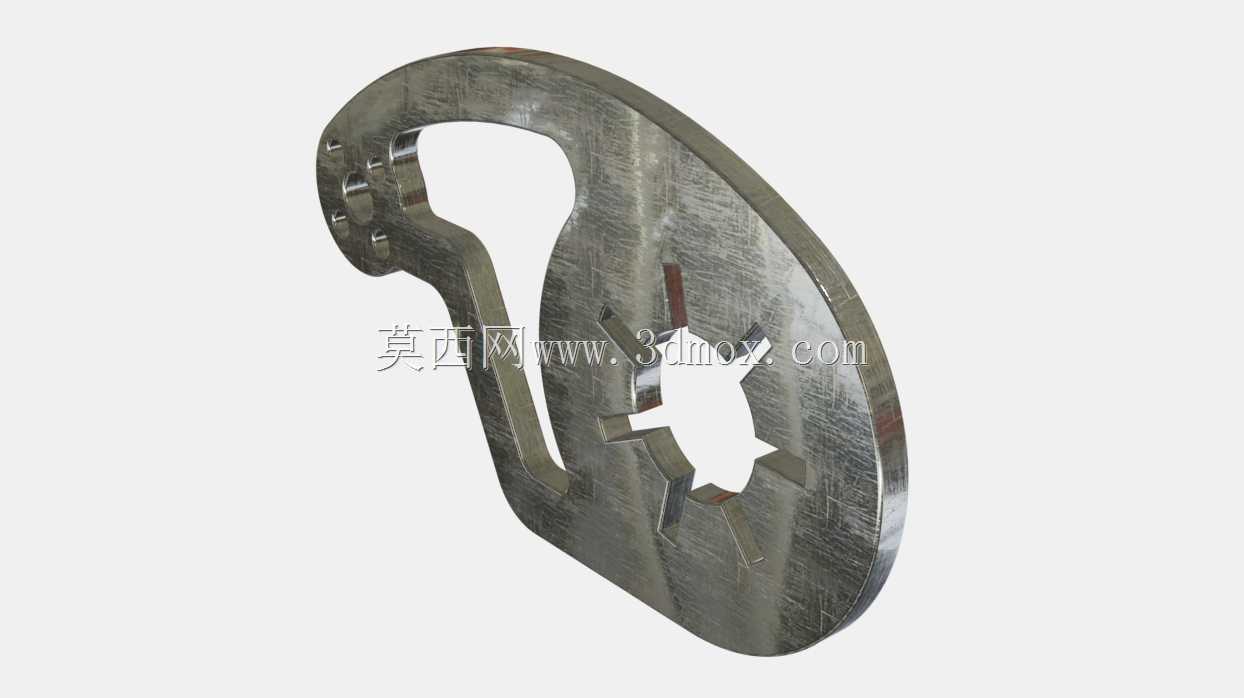

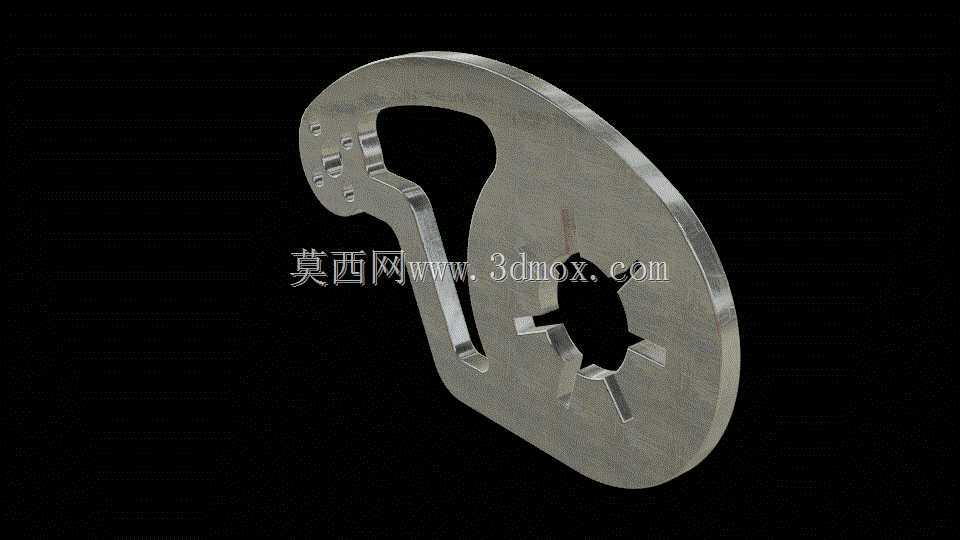

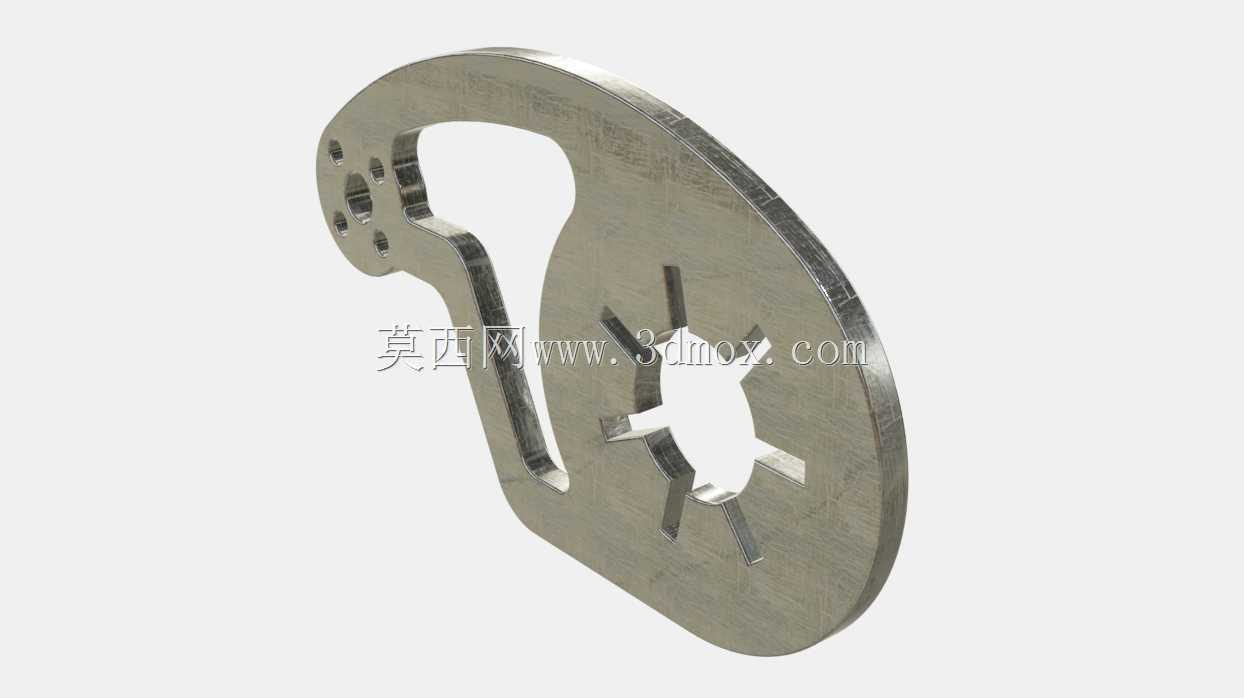

  这类异形盘状构件常见于间歇传动机构的行程限位工位,在包装设备的送料节拍控制、纺织机械的梳棉行程切换、轻工装配线的工位转位触发场景中都能见到同结构原理的零件,核心作用是通过自身轮廓曲线的变化,将主轴的连续回转运动转化为从动件的规律往复或间歇动作,相比普通圆柱凸轮,这类盘状异形凸轮的轮廓加工更依赖成型铣削与线切割配合,安装时的同轴度公差要求控制在0.02mm以内,否则会出现从动件跳动、行程超差的问题。从结构上看,该构件主体为圆盘式基体,一侧延伸出带安装孔的弧形连接臂,中心开设带多齿卡槽的轴孔,这种卡槽设计是为了和传动轴上的花键段配合,避免传动过程中出现周向打滑,相比普通平键连接,花键卡槽的接触面积更大,能承受的冲击载荷更高,适合中低速、

  有频繁启停的传动工位。连接臂上的两组安装孔位分别对应从动滚轮的铰接轴与复位弹簧的挂接位,设计时特意将孔位布置在弧形臂的应力分散区域,避免长期受交变载荷出现臂部断裂,轮廓曲线段做了1.5mm的圆角过渡,减少从动滚轮和轮廓面的接触应力,延长滚轮轴承的使用寿命。实际选型应用时,首先要确认构件的安装边界:圆盘基体的外径决定了从动件的最大行程距离,延伸臂的长度决定了触发限位信号的角度区间,中心花键孔的齿形参数必须和配套传动轴完全匹配,安装时要保证构件端面和传动轴轴线的垂直度不超过0.01mm,否则会导致从动件运动轨迹偏移,出现卡滞或行程不到位的问题。轮廓面的粗糙度要求达到Ra1.6,加工完成后需要做表面淬火处理,

  硬度控制在HRC45-50之间,避免长期和滚轮摩擦出现轮廓磨损,导致传动节拍失准。设计这类构件时,首先要根据从动件的运动规律反算轮廓曲线坐标,先确定工作行程段、回程段、休止段的角度分配,再结合安装空间限制调整基体的外轮廓尺寸,延伸臂的结构要做有限元应力校核,在挂接弹簧的位置做局部加厚处理,避免弹簧拉力长期作用导致臂部变形。中心花键孔的公差要选过渡配合,既保证安装时能顺利套入传动轴,又不会出现周向窜动,连接臂上的铰接孔要做铰孔加工,保证和铰接轴的配合间隙控制在0.01mm以内,减少滚轮运动时的旷量。这类构件在实际设备维护中属于易损件,当轮廓面出现磨损凹痕、花键孔齿形出现崩缺时就要及时更换,更换时要注意对准轴上的花键齿位,不要硬敲砸入,

  避免孔内齿形变形,安装完成后要手动盘车测试从动件的全行程动作,确认没有卡滞、行程超差的问题后再开机运行。相比外购的标准凸轮,这类定制化异形凸轮的适配性更强,能根据具体设备的工位布局调整轮廓角度和安装臂位置,不需要额外加装转接法兰,能有效压缩机构的整体安装空间,在紧凑型自动化设备的传动工位中应用优势明显。
