搅拌机用多通路法兰式连接安装支座

　　在中小型搅拌设备的传动与执行端衔接部位，这类带多安装孔的异形法兰支座是承担载荷传递、部件定位的核心结构件，日常接触的立式搅拌罐、侧入式搅拌装置的输出端定位，大多会用到同类型的连接结构。不同于标准平法兰的单一密封连接功能，这个支座在设计时整合了轴向定位、周向防转、侧向附件安装的多重功能，不需要额外叠加转接板就能完成搅拌轴端轴承座、密封组件、外接管路固定座的同步安装，能有效压缩搅拌端的轴向安装空间，对于罐体顶部安装空间局促的小型搅拌站、实验室搅拌装置来说，这种集成式结构能省去不少现场配装的调整工作量。

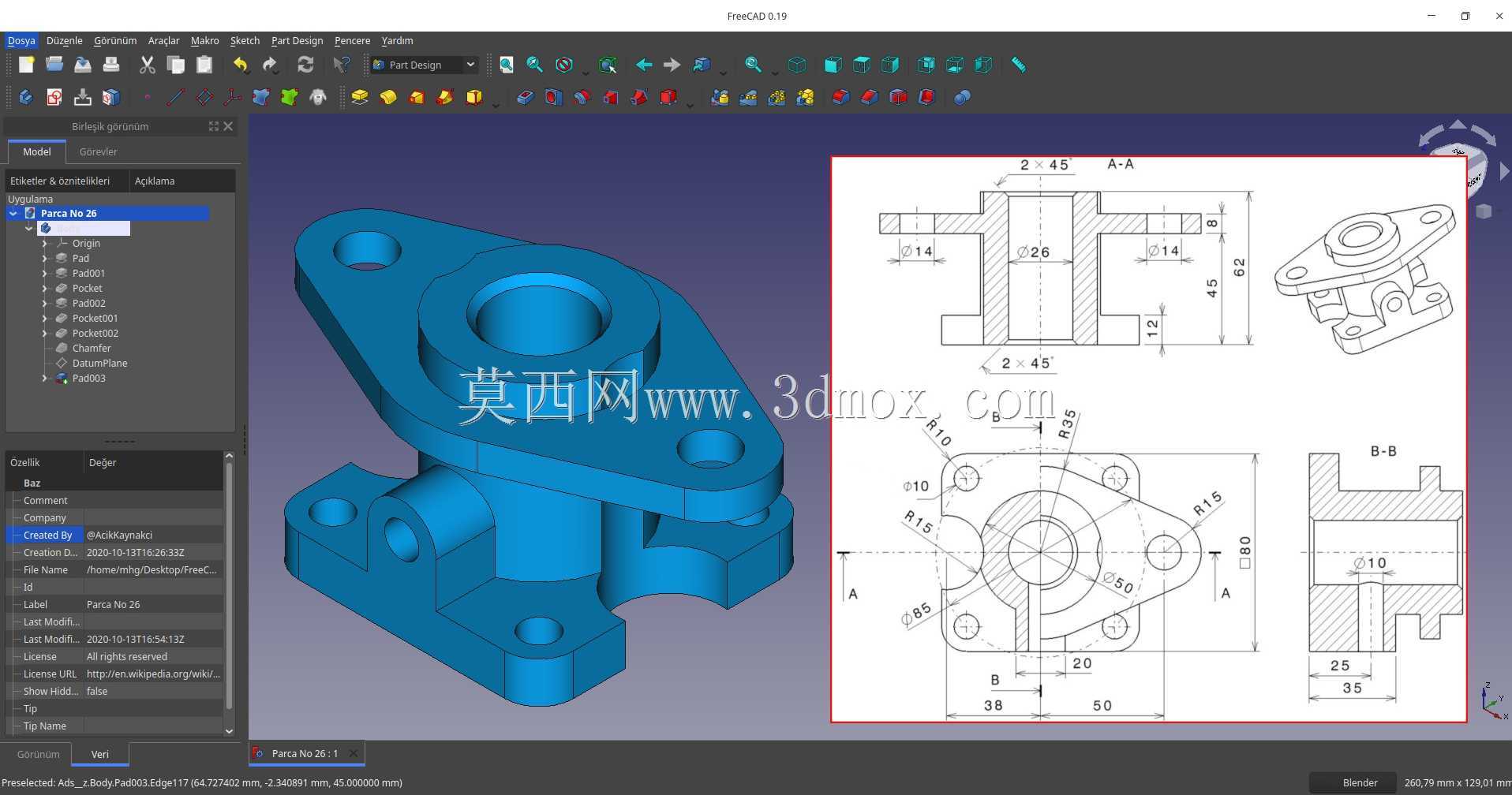

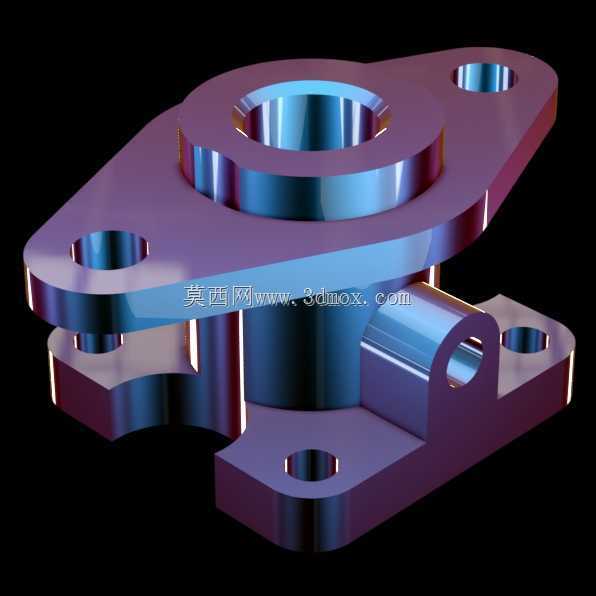

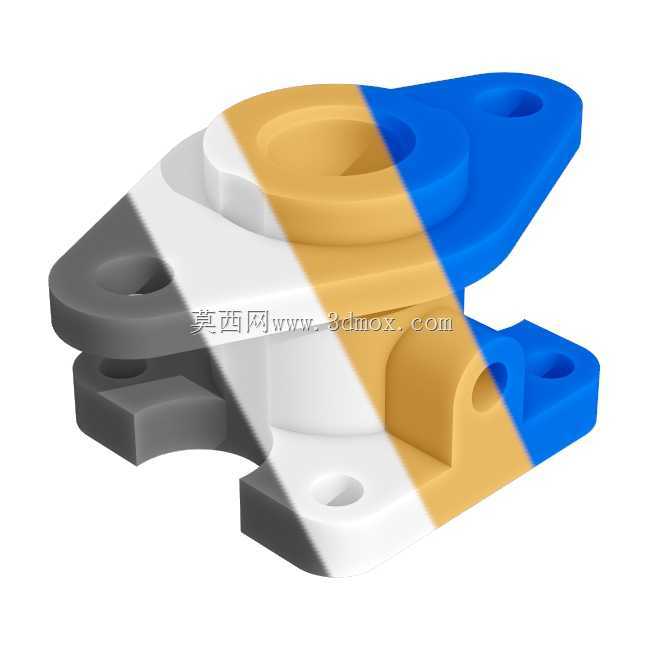

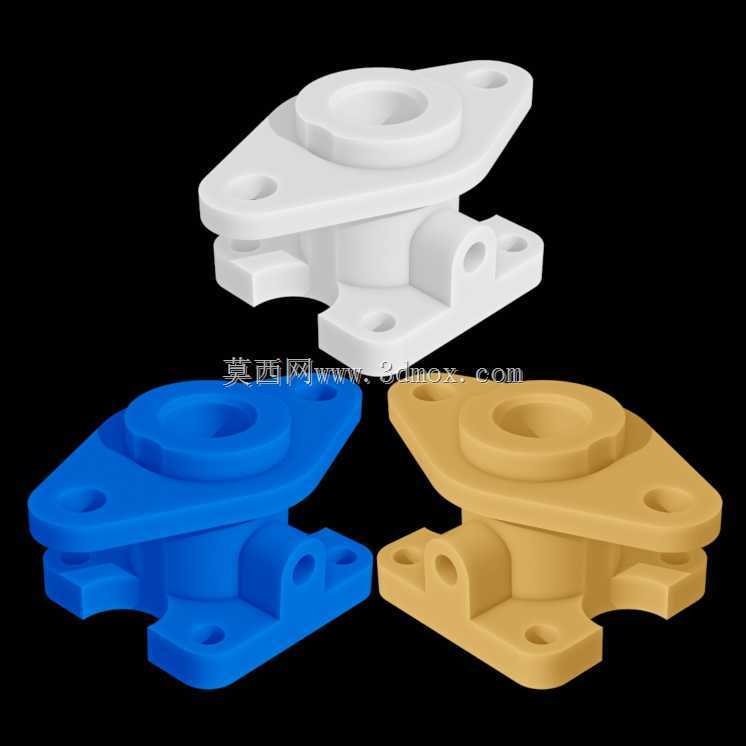

　　从结构细节来看，主体的中心通孔是为搅拌轴的穿装预留的通道，孔壁的台阶结构是用来卡装轴向定位轴承的外圈，装配时轴承压入后能靠台阶面实现轴向限位，不需要额外加装轴承端盖的止口，减少了一道加工工序。上下两层平行的安装翼板上预留的四个沉头通孔，是用来穿装固定螺栓的，孔位的分布半径经过匹配常规搅拌罐体的顶部法兰安装孔距设计，能直接适配市面上多数通用规格的搅拌罐口法兰，不需要现场重新配钻孔位。侧向伸出的带孔凸台，是用来固定搅拌介质的进料支管或者温度传感器安装套的，凸台上的通孔和中心空腔连通，装配时外接管路可以直接通过这个孔接入搅拌腔，不需要在罐体壁上额外开孔，降低了罐体密封失效的风险。

　　设计这类支座的时候，首先要核算的是中心部位的载荷承受能力，搅拌轴运转时产生的径向跳动、轴向窜动力都会直接作用在中心孔的台阶面上，所以中心凸台的壁厚做了加厚处理，比侧翼安装板的厚度多出近一倍，避免长期受交变载荷出现根部开裂的问题。安装翼板的平面度要求控制在0.1mm以内，保证和罐体法兰贴合的时候不会出现局部间隙，防止密封垫片受压不均产生泄漏。所有安装孔的位置度公差控制在φ0.2mm范围内，避免装配时出现螺栓穿装不顺、轴承座同轴度偏差过大的问题，要是孔位偏差过大，搅拌轴运转时会出现额外的径向载荷，直接缩短轴承和机械密封的使用寿命。

　　从安装边界来看，这个支座的整体外轮廓尺寸适配公称通径100到150的搅拌罐口，安装时底部翼板和罐体法兰之间加装耐油橡胶密封垫，用M10的内六角螺栓穿装固定，拧紧力矩控制在25N·m到30N·m之间，避免力矩过大压裂翼板或者力矩过小出现密封泄漏。中心孔的台阶尺寸适配外径62mm的深沟球轴承，装配时轴承和孔位采用过渡配合，压装时要保证轴承端面和台阶面完全贴合，不能出现倾斜。侧向凸台的通孔适配外径12mm的外接管路，连接时采用卡套式接头密封，能承受最高1.6MPa的工作压力，满足常规水性介质、低粘度油料搅拌的工况使用要求。

　　实际应用中，这类集成式支座比传统的分体式法兰加转接板的结构重量轻30%左右，装配时的零件数量减少了一半，现场安装的工时能缩短近40%，而且因为减少了接合面的数量，密封失效的概率也更低。在日常维护的时候，只需要拆开顶部的压盖就能直接更换中心孔内的轴承和机械密封，不需要把整个支座从罐体上拆下来，大幅降低了后期维护的工作量。针对有腐蚀性介质的搅拌工况，这个结构也可以直接更换不锈钢材质进行加工，所有孔位、安装尺寸都不需要调整，就能直接适配防腐搅拌设备的安装需求，结构的通用性较强。
