带双耳支撑的块状连接基座结构

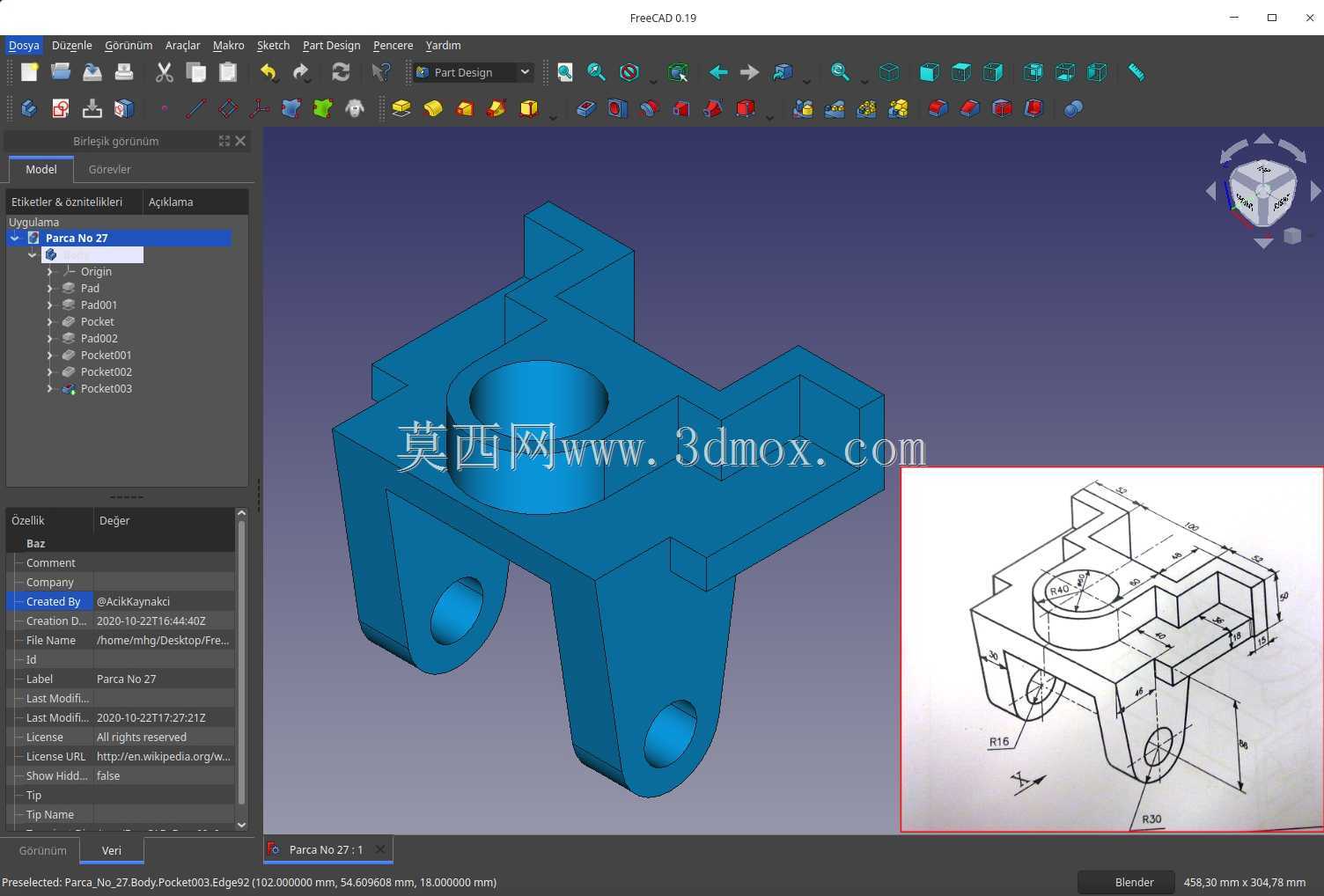

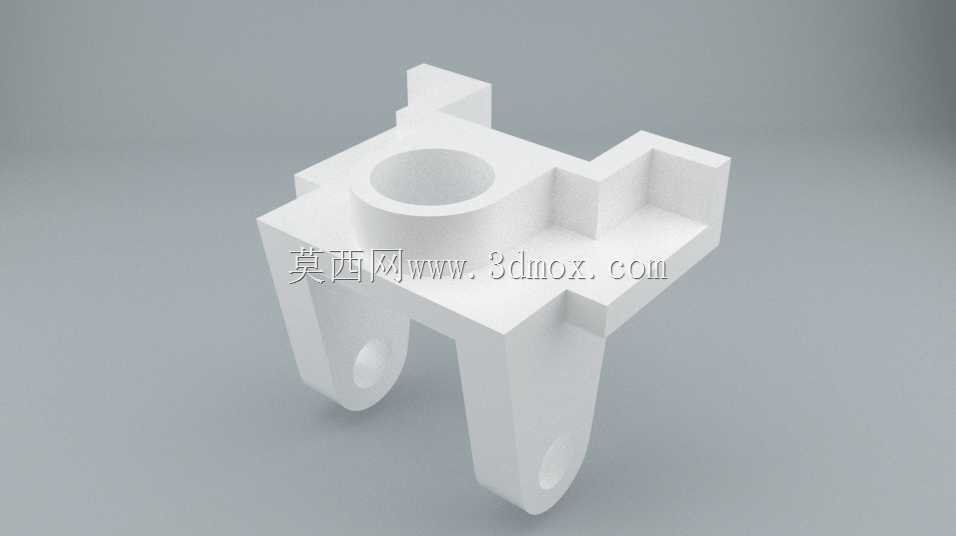

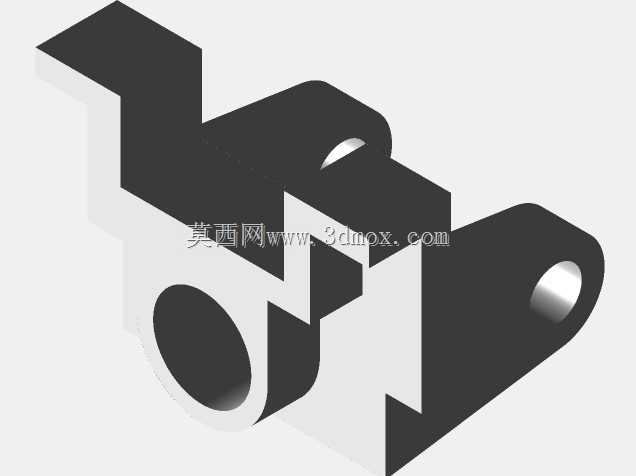

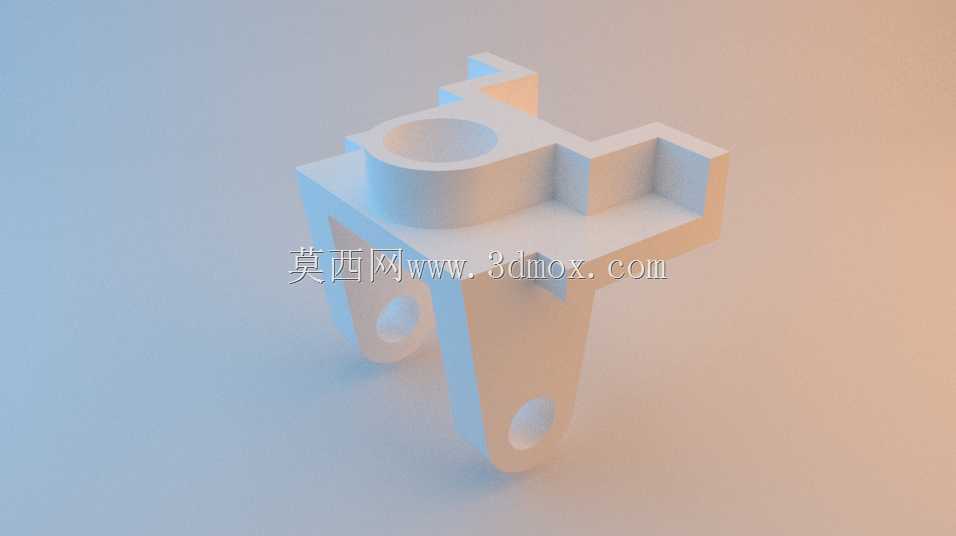

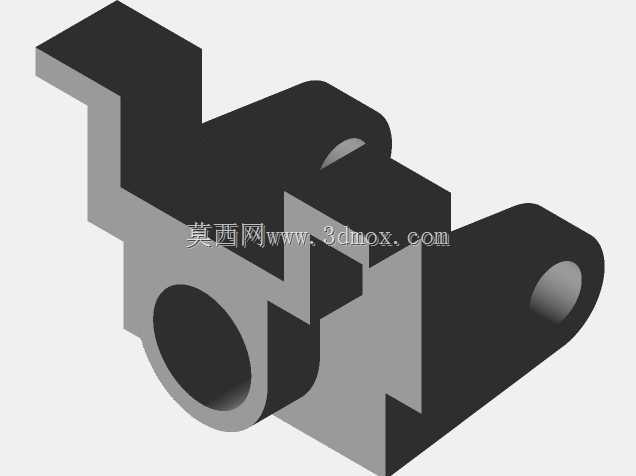

　　该结构件属于设备连接支撑类通用零部件，常见于轻工自动化输送线、小型专用工装夹具、桌面级加工辅具的工位衔接位置，主要承担相邻功能模块的载荷传递、位置定位以及运动副衔接作用，在需要实现垂直方向支撑同时兼顾侧向定位的装配场景中适配性较强。从结构功能来看，顶部的沉孔设计用于容纳轴类零件的端部或者配套的衬套、轴承组件，孔壁的加工余量预留可满足后续精镗、铰孔的精度要求，保证配合面的同轴度与表面粗糙度符合装配公差；下部两个对称布置的带孔支耳，是核心的铰接连接位，孔位的中心距公差控制在IT7级范围内，可适配标准圆柱销、铰接螺栓的装配需求，实现与下方摆臂、连杆类零件的转动连接，支耳外侧做了小尺寸倒角处理，避免装配过程中与相邻零件发生棱边干涉，

　　同时减少应力集中带来的断裂风险。主体上部的侧向凸台结构，是专门预留的侧向安装定位面，凸台的内侧空腔可容纳小型传感器的走线或者微型气缸的端部接头，凸台端面的平面度要求控制在0.02mm以内，可直接贴合相邻的固定板类零件，无需额外加装调整垫片即可保证装配位置精度。设计过程中优先采用了对称式布局思路，除侧向功能凸台外，主体承载部分沿中心孔轴线完全对称，这种布局一方面降低了注塑或者铣削加工时的装夹找正难度，另一方面也让零件承受载荷时的应力分布更均匀，支耳与主体衔接的位置做了R3的圆角过渡，避免直角位置在交变载荷下出现疲劳裂纹，经过有限元校核，在承受1200N垂直静载荷的工况下，最大应力出现在支耳孔内侧，

　　数值远低于常用工程塑料或者铝合金材料的许用应力值，安全系数可达到2.5以上，满足常规工况的使用需求。安装边界方面，该零件的主体最大宽度尺寸适配40mm规格的工业铝型材安装槽距，支耳的下端面到顶部沉孔端面的垂直距离，预留了足够的铰接运动空间，当配套摆臂做±15°范围摆动时，不会与主体结构发生运动干涉；侧向凸台的突出长度控制在不超出主体宽度1/3的范围，避免多工位并排布置时出现相邻零件的位置冲突，零件的所有外露棱边均做了0.5mm的倒钝处理，符合机械装配的安全设计要求。实际应用中，该结构件可根据使用场景选用不同材料加工，承受载荷较小时可采用ABS或者尼龙材料3D打印快速制作验证件，用于样机的功能测试；

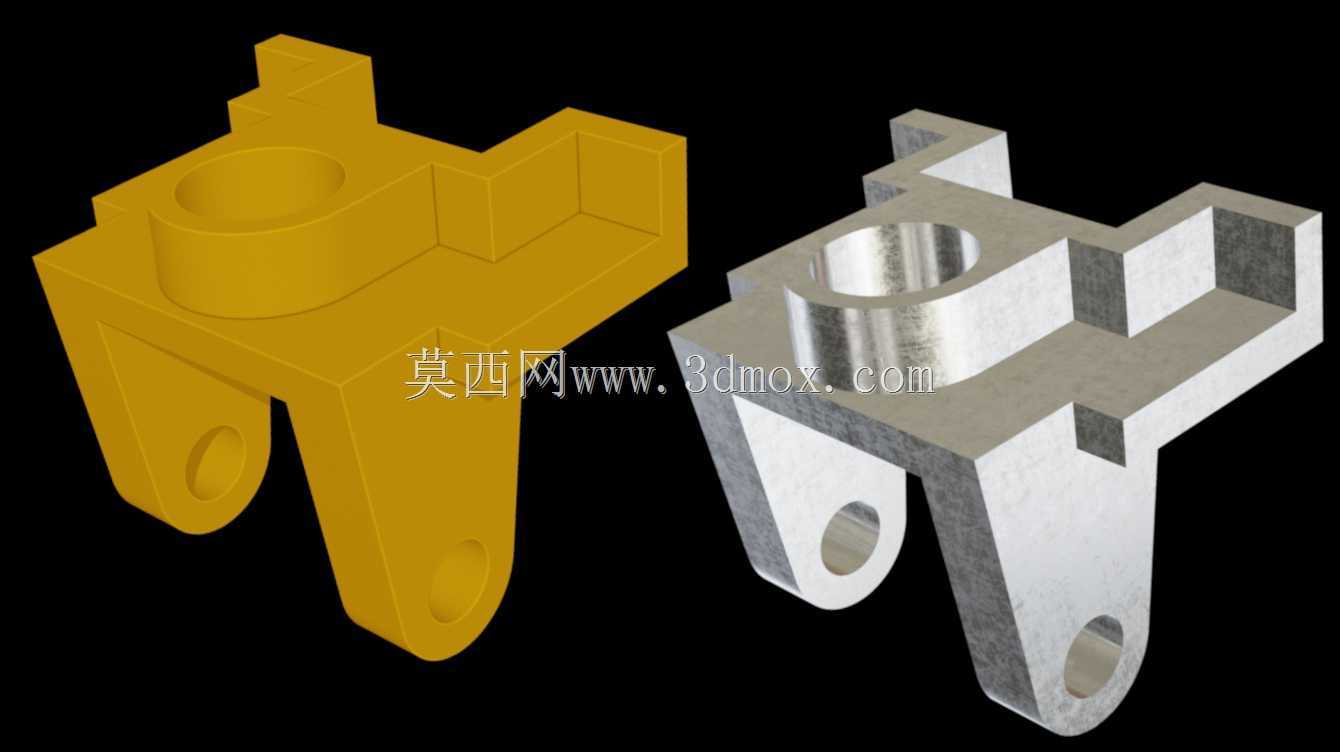

　　量产场景下可选用6061铝合金铣削加工，或者采用POM材料注塑成型，兼顾强度与轻量化需求，支耳的铰接孔内可根据磨损情况加装铜衬套，提升零件的反复拆装使用寿命，顶部沉孔可根据配套轴件的尺寸灵活调整配合公差，满足间隙配合、过渡配合等不同装配要求。
