异形连接摇臂机械构件设计

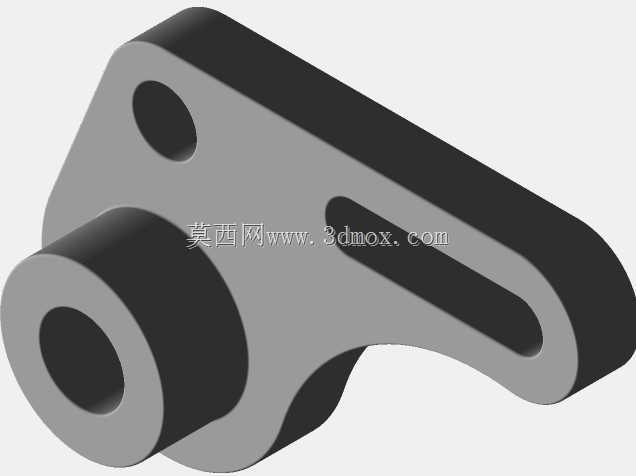

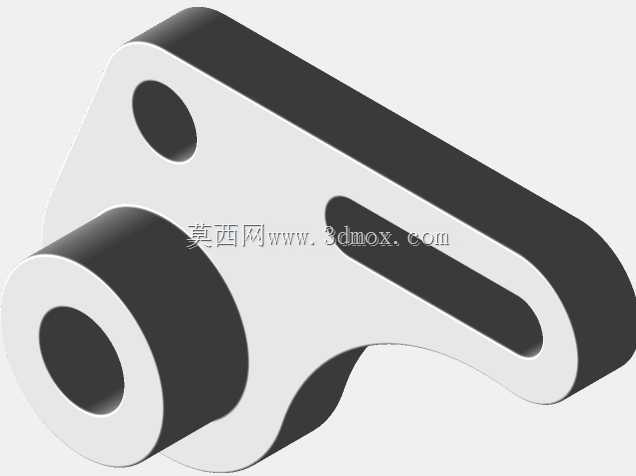

　　这类带双凸台的弯臂式构件，在轻工自动化输送线、小型专用工装夹具的动力传递链路里十分常见，本质是做小行程的摆动动力传递，把转轴的圆周转动转化为末端执行件的往复摆角动作，相比直连杆，它的异形轮廓能在有限安装空间里避开周边的管线、相邻构件，不会出现运动干涉。从结构上看，构件一端是加高的带孔圆柱凸台，这个孔是和驱动转轴配合的安装位，凸台做加高设计是为了增大和转轴的配合接触面积，降低转轴转动时的接触面压，避免长期交变载荷下孔位出现椭圆变形，同时凸台端面可以加装轴向定位挡圈，防止构件工作时沿转轴轴向窜动。另一端的长条形腰型孔是末端执行件的安装位，腰型孔的设计预留了一定的安装调节余量，装配时可以根据实际的摆臂行程需求微调末端件的安装位置，

　　不用重新加工孔位，降低现场装配的调整难度。中间的弧形连接臂采用等厚度的实体结构，壁厚经过载荷校核，在满足摆动过程中抗弯、抗扭强度要求的前提下，尽可能去掉了多余的材料，既降低了构件自身重量，减少驱动转轴需要输出的空载扭矩，也避免了壁厚过大带来的材料浪费。中间位置的小型带孔凸台是辅助定位铰接点，这个点位可以连接复位拉簧或者辅助限位杆，在构件摆动到极限位置时提供辅助限位或者复位拉力，避免构件过冲损坏相邻部件。从安装边界来看，构件的整体外轮廓没有尖锐外伸的棱角，所有转角都做了工艺圆角过渡，一方面是加工时减少应力集中，避免热处理或者长期受载时转角位置出现裂纹，另一方面也能防止装配时划伤操作人员。配合面的尺寸公差按照IT7级精度设计，

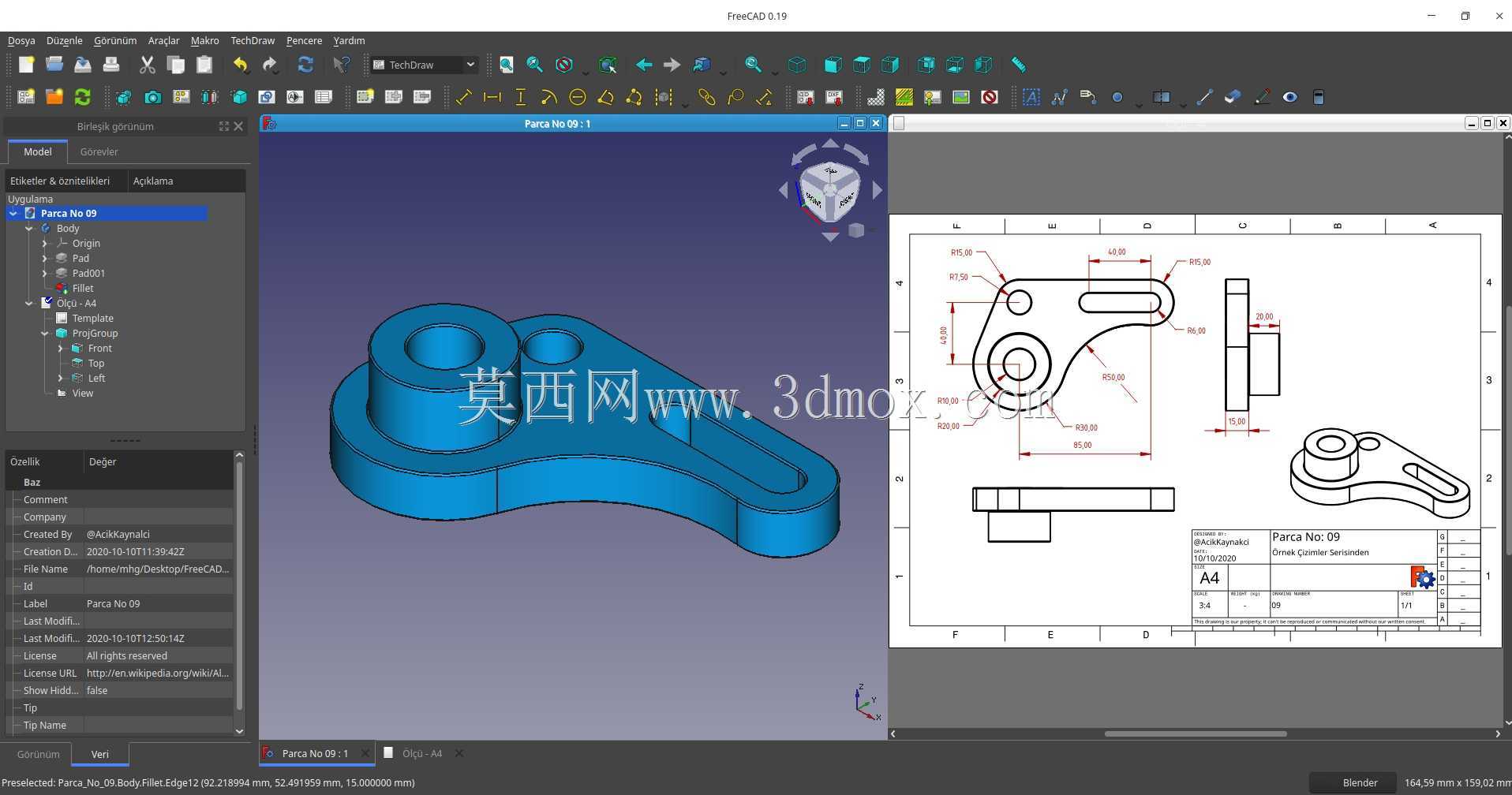

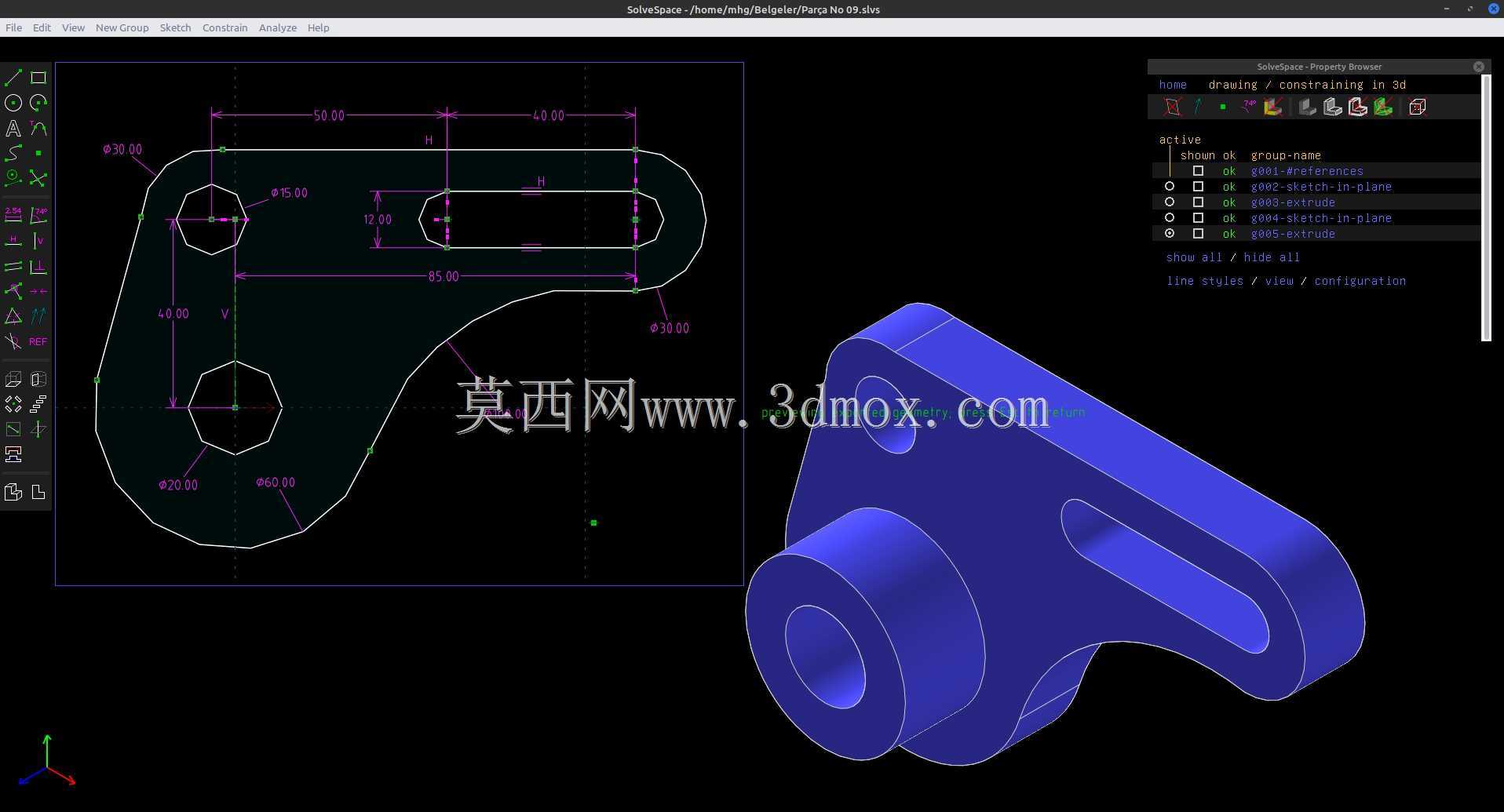

　　转轴安装孔的表面粗糙度要求达到Ra1.6，保证和转轴配合时转动顺畅，不会出现卡滞，腰型孔的内壁粗糙度要求Ra3.2，满足紧固件连接的压紧需求即可，不用过高加工精度徒增成本。实际应用场景里，这类构件常配套在小型凸轮摆杆机构、工装夹具的压紧摆臂、包装设备的料仓挡料摆臂位置，工作时的摆角通常在0到45度区间，承受的载荷以周期性的弯曲载荷为主，设计时已经通过结构优化让应力集中点都落在加厚的凸台位置，连接臂部分的应力分布均匀，长期往复摆动也不会出现疲劳断裂。建模过程中先绘制整体的轮廓草图，确定两个安装孔的中心距、摆臂的弯曲弧度，再通过拉伸生成基础实体，之后对凸台部分做拉伸加高，对所有转角做圆角处理，最后生成工程图时标注清楚关键安装尺寸、

　　形位公差，尤其是两个安装孔的平行度要求，保证装配后两个铰接轴的轴线平行，不会出现别劲的情况。这类构件的加工通常采用45号钢铣削成型，之后做调质处理提升整体强度，表面做发黑处理防锈，也有部分低载荷场景会采用铝合金加工，降低整体重量提升响应速度。设计时需要重点核对摆动过程中的运动包络线，确保构件在整个摆角行程内，和周边的机架、其他运动构件、气动管线都保留至少2mm的安全间隙，避免运行过程中出现碰撞干涉，同时要核算铰接点的载荷，确保凸台部分的抗压强度满足销轴的面压要求，不会长期使用后出现孔位磨损松旷。
