铰接式双耳连接支座结构设计

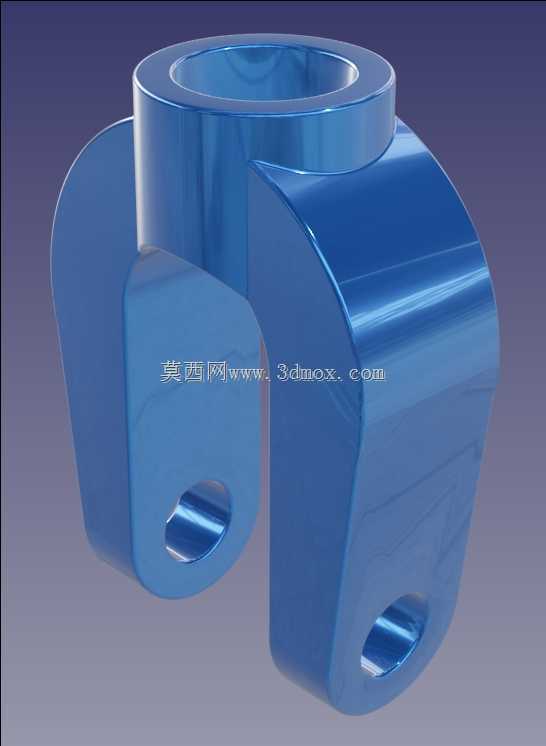

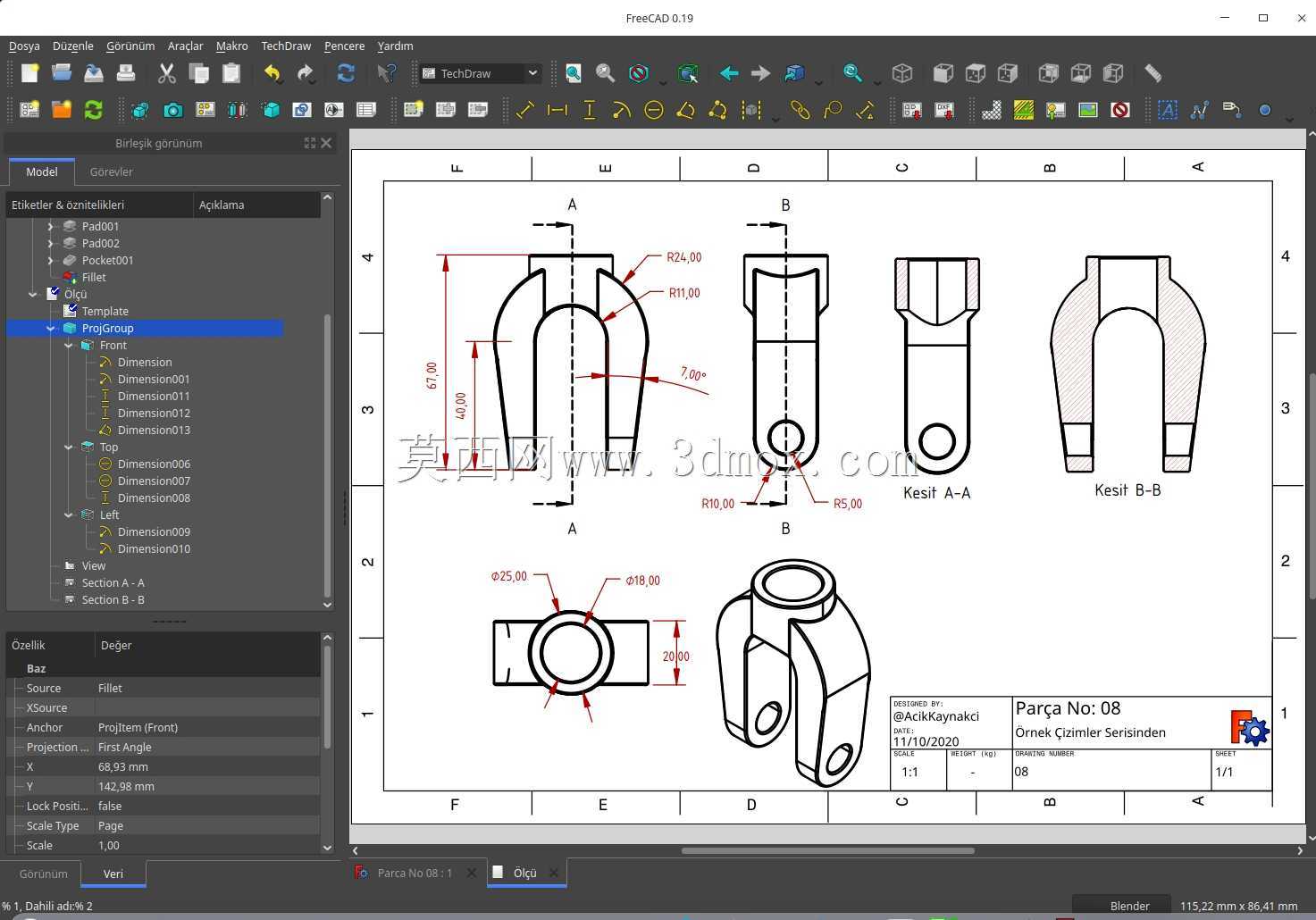

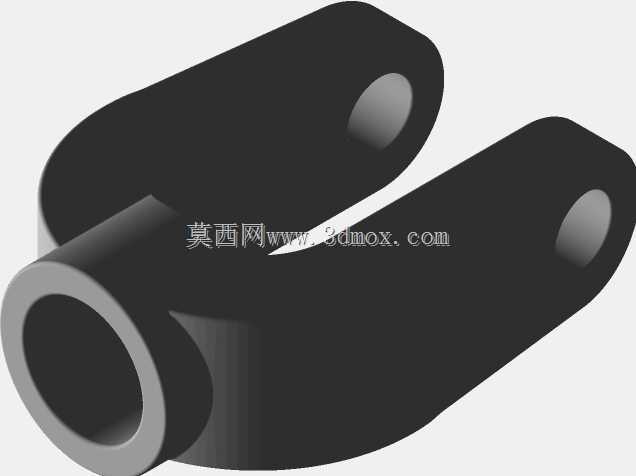

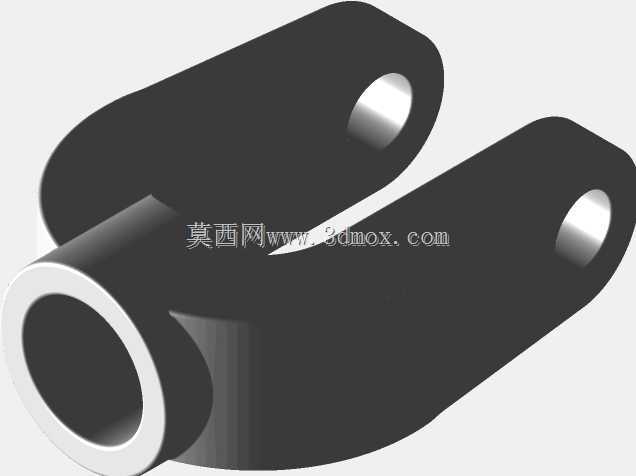

　　在工程机械、物料搬运设备以及各类需要实现相对转动连接的机构中，这类双耳铰接支座是应用频次极高的受力构件，核心作用是实现两个构件之间的铰接传动，允许连接部件在设定角度范围内完成相对摆动，同时传递径向载荷与部分轴向载荷，常见于液压油缸端部连接、连杆机构铰接点、工程机械工作装置的转动副位置。从结构设计逻辑来看，该构件采用上端单筒通孔、下端分叉双耳带同轴孔的布局，上端的大直径通孔用于穿装主轴或者连接销轴，实现与上部构件的固定或者转动配合，孔壁的加工精度直接决定了铰接副的转动顺畅度与磨损寿命，设计时需要根据承载等级匹配对应的公差配合，一般重载工况下会选择H7/f8的间隙配合，保证销轴转动无卡滞同时避免间隙过大带来的冲击载荷。

　　下端的两个对称耳板分别开设同轴的小直径通孔，用于穿装锁紧销轴或者与下部构件的叉耳结构配合，两个耳板的同轴度是设计时的核心管控指标，一旦同轴度超差，会导致销轴装配困难，运行过程中出现偏载，加剧耳板孔位的磨损甚至出现耳板断裂的失效问题。从外形与安装边界来看，上端筒体的外径与通孔直径的比值一般控制在1.8到2.5之间，保证筒体有足够的壁厚承受径向载荷，避免受压出现筒体变形；两个耳板的外侧间距与上端筒体的直径保持适配，耳板的厚度根据单耳承载能力计算确定，保证在额定载荷下耳板的剪切应力与挤压应力处于材料许用应力范围内，耳板与上端筒体的过渡位置采用大圆角过渡，避免应力集中，这也是这类构件最容易出现疲劳失效的位置，

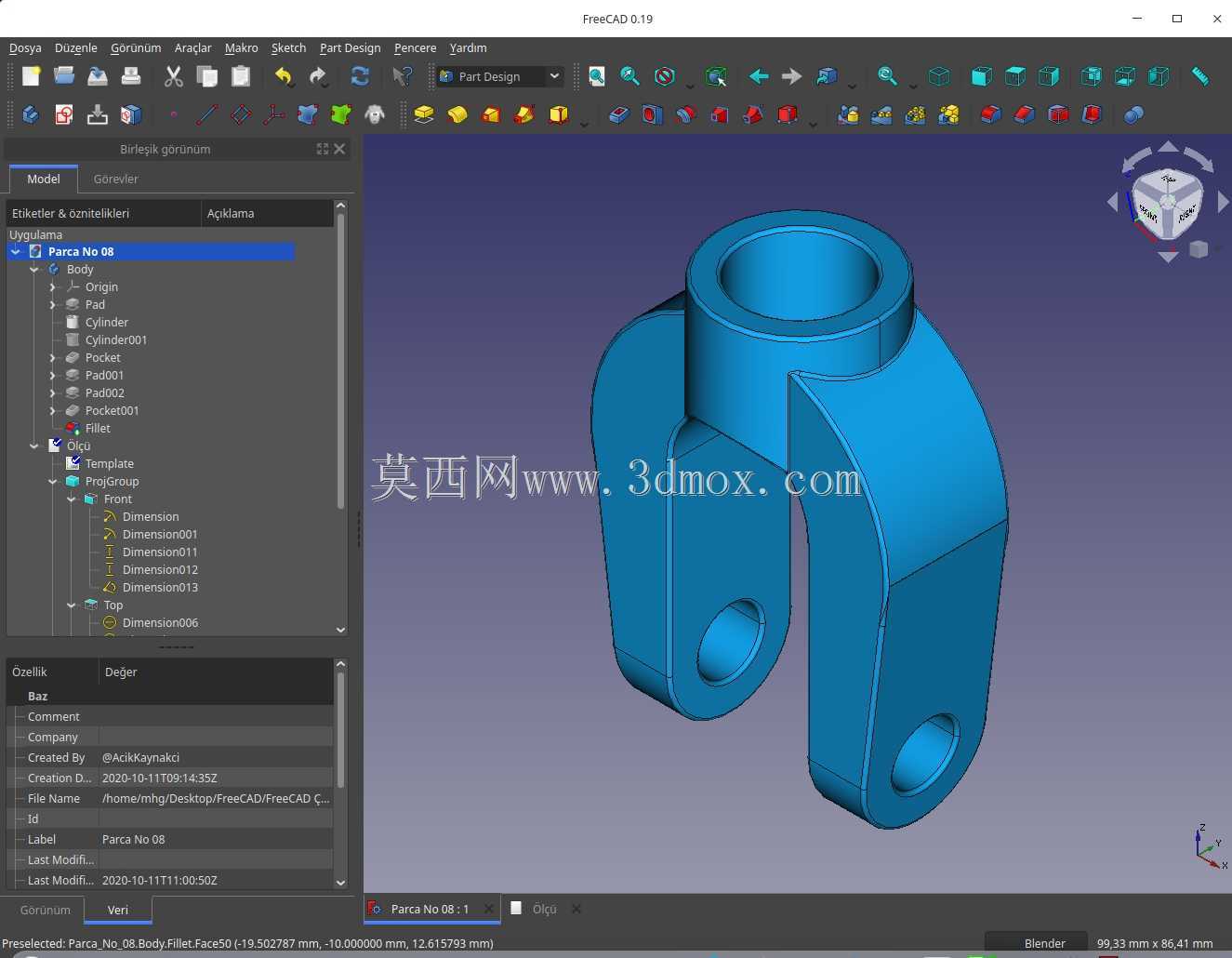

　　设计时通常会对过渡圆角做强化处理，比如滚压或者圆角淬火，提升疲劳强度。实际应用场景中，这类构件的受力状态比较复杂，既会承受沿销轴径向的静载荷，也会承受机构摆动过程中的交变冲击载荷，所以建模过程中需要重点关注各个受力截面的强度校核，比如上端筒体的孔壁挤压强度、耳板孔位的拉伸强度、过渡位置的疲劳强度，同时还要考虑装配时的工艺性，比如耳板的外侧平面需要预留足够的扳手空间，方便销轴锁紧螺母的装配，各个孔位的端面需要做锪平处理，保证销轴装配时端面贴合均匀，不会出现偏斜。不同于一体式的固定支座，这种铰接结构的核心优势是可以补偿连接构件之间的少量安装误差，同时在机构运行过程中释放不必要的约束应力，避免构件因为过约束出现变形或者断裂，

　　比如在液压挖掘机的斗杆与铲斗连接位置、自卸车的货箱翻转铰接位置、自动化生产线的连杆摆臂连接点，都能看到这类结构的应用。建模时需要注意各个特征的拔模角度与加工余量预留，比如铸件毛坯的非加工面需要预留3到5度的拔模斜度，孔位的加工余量根据孔径大小控制在2到5毫米之间，同时要考虑热处理后的变形量，对于承载要求高的构件，通常会采用铸钢或者合金结构钢加工，毛坯经过正火处理消除内应力后再进行机加工，孔位最后做铰孔或者磨削加工，保证尺寸精度与表面粗糙度要求。另外，这类构件在安装时需要注意销轴的润滑设计，一般会在上端筒体或者耳板上开设润滑油孔，连通到销轴配合面，方便定期加注润滑脂，减少转动过程中的摩擦磨损，延长铰接副的使用寿命，润滑油孔的位置需要避开应力集中区域，避免开孔降低构件的整体强度。
