多铰接耳座式机械连接构件结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:457385
  • 多铰接耳座式机械连接构件结构设计
  • 多铰接耳座式机械连接构件结构设计
  • 多铰接耳座式机械连接构件结构设计
  • 多铰接耳座式机械连接构件结构设计

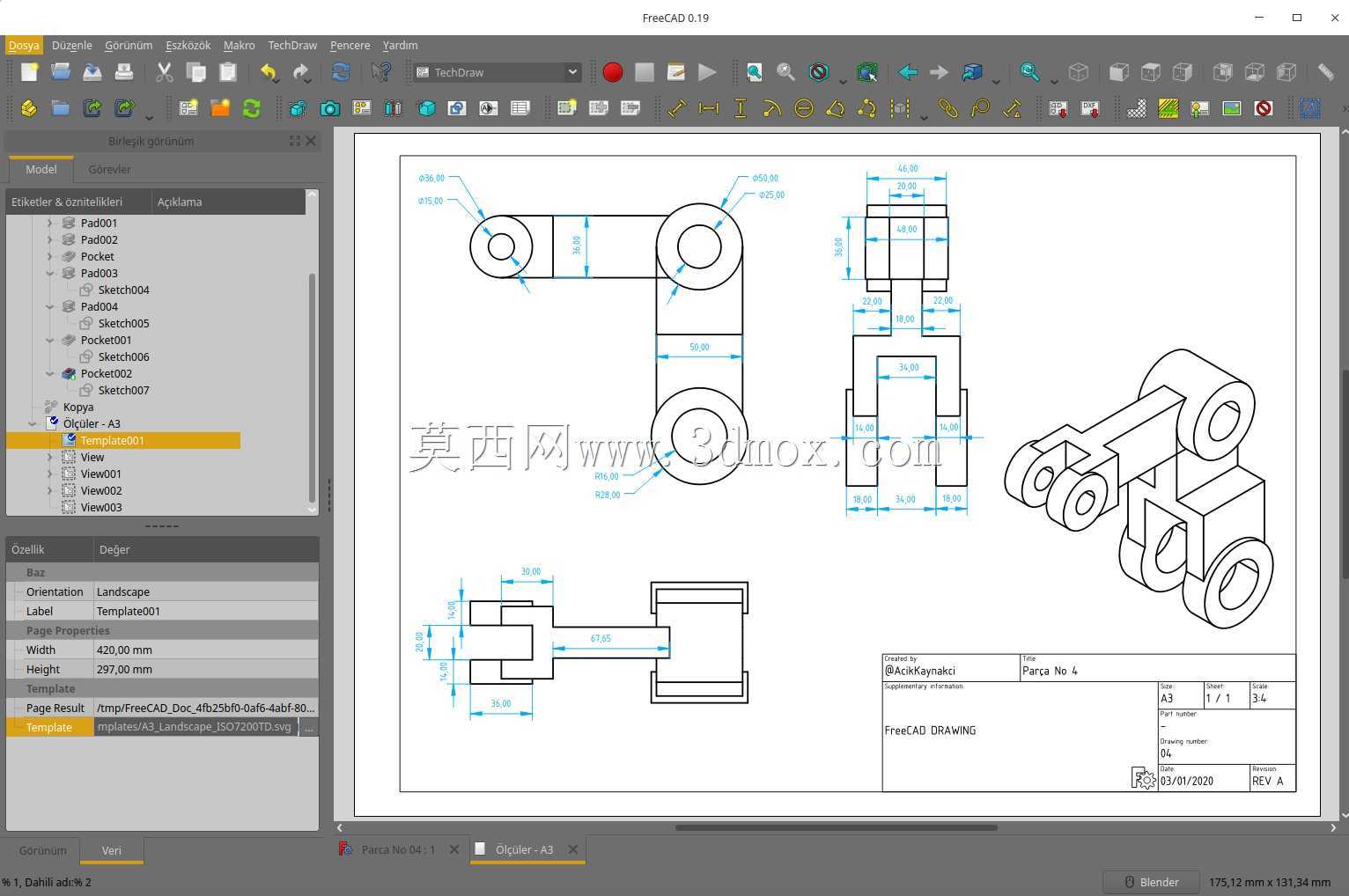

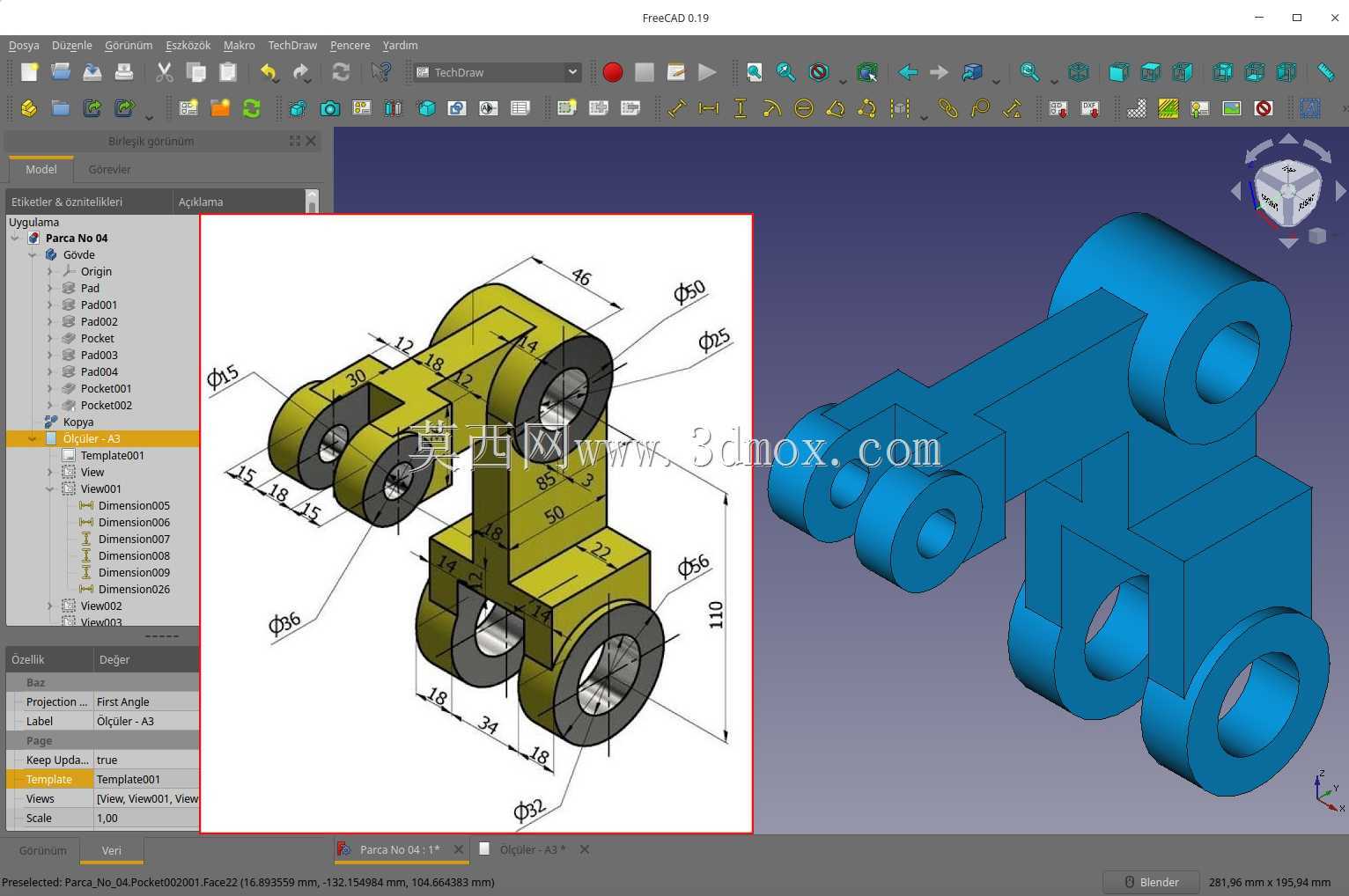

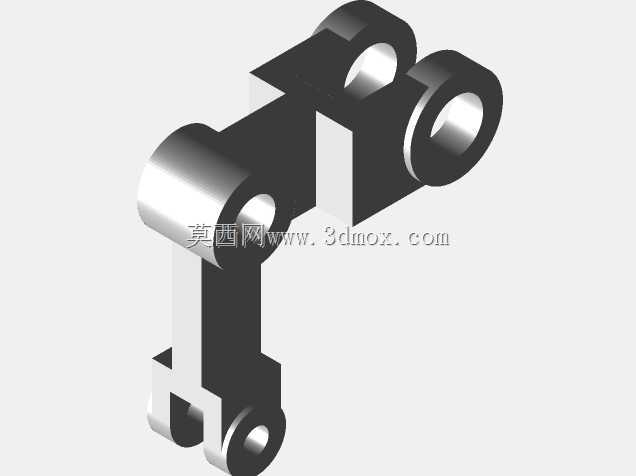

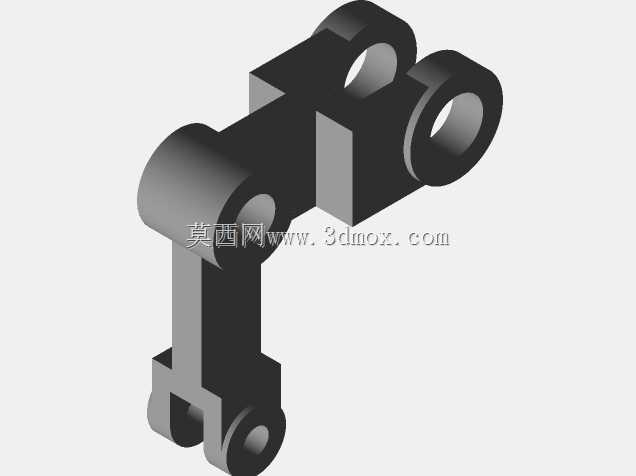

  这类多铰接耳座式构件,常见于需要多自由度联动传递动力的机械结构中,比如轻工自动化生产线的连杆传动组、小型工程机械的执行端联动架、非标设备的角度调节支撑结构里,都能见到同类型构件的身影,它的核心作用是作为多组连杆、摆臂的交汇连接载体,把不同方向的动力传递路径整合到同一个安装基准上,避免分散铰接点带来的安装累积误差,也能减少整体联动结构的占用空间。从结构功能上看,这个构件上分布的多组同轴铰接孔,分别对应不同的运动副连接需求,不同孔径的铰接位对应不同载荷等级的连接销轴,大直径孔位主要承担主载荷方向的动力传递,通常连接主驱动臂或者主支撑摆杆,承受结构运行过程中的主要拉压与剪切载荷,小直径孔位则对应辅助联动杆、位置反馈拨杆或者限位结构的安装,

  负责传递辅助动作的动力,或是实现运动过程中的位置约束,避免联动过程中出现运动死点或者结构干涉。设计这类构件的时候,首先要梳理清楚所有连接点位的空间位置关系,要保证每个铰接孔的轴线平行度符合装配要求,不然销轴安装后会出现别卡,加速铰接位的磨损,缩短构件使用寿命;其次要根据每个铰接位的受力大小,匹配对应的孔壁厚度与本体加强结构,从模型的结构来看,相邻铰接位之间都设置了过渡的加强筋结构,没有出现单薄的直连壁,就是为了避免应力集中在孔位与本体的连接位置,防止设备长期交变载荷下出现疲劳断裂。从安装边界来看,构件整体的外轮廓尺寸要匹配安装空间的避让要求,所有孔位的中心距公差需要控制在IT7级左右,才能保证联动过程中各连杆的运动轨迹符合设计预期,

  不会出现轨迹偏移导致的卡滞;铰接孔的端面都预留了足够的销轴安装空间,部分孔位的沉台结构是为了容纳销轴的卡簧或者轴端挡圈,避免销轴在运动过程中轴向窜动脱出,同时也能让铰接位的端面和配合件的端面贴合更紧密,减少运动过程中的横向晃动。在实际设备运行过程中,这类构件要承受反复的交变载荷,所以结构设计上尽量避免了截面的突然变化,所有转角位置都做了圆角过渡,减少应力集中点;不同安装位的孔径差也经过匹配,不会出现相邻孔位壁厚过薄的问题,保证整体结构的刚性满足满载运行的需求,不会在大载荷下出现本体变形,导致铰接孔轴线偏移,影响整个联动机构的运动精度。这类构件在装配的时候,需要先以主载荷孔位为定位基准,再依次装配其他辅助连杆,装配过程中要手动盘动整个联动组,检查每个铰接位的转动灵活性,确认没有别卡问题之后再锁紧销轴的固定件,日常维护中只需要定期给各铰接位加注润滑脂,减少销轴和孔壁的磨损,就能保证长期稳定运行。
