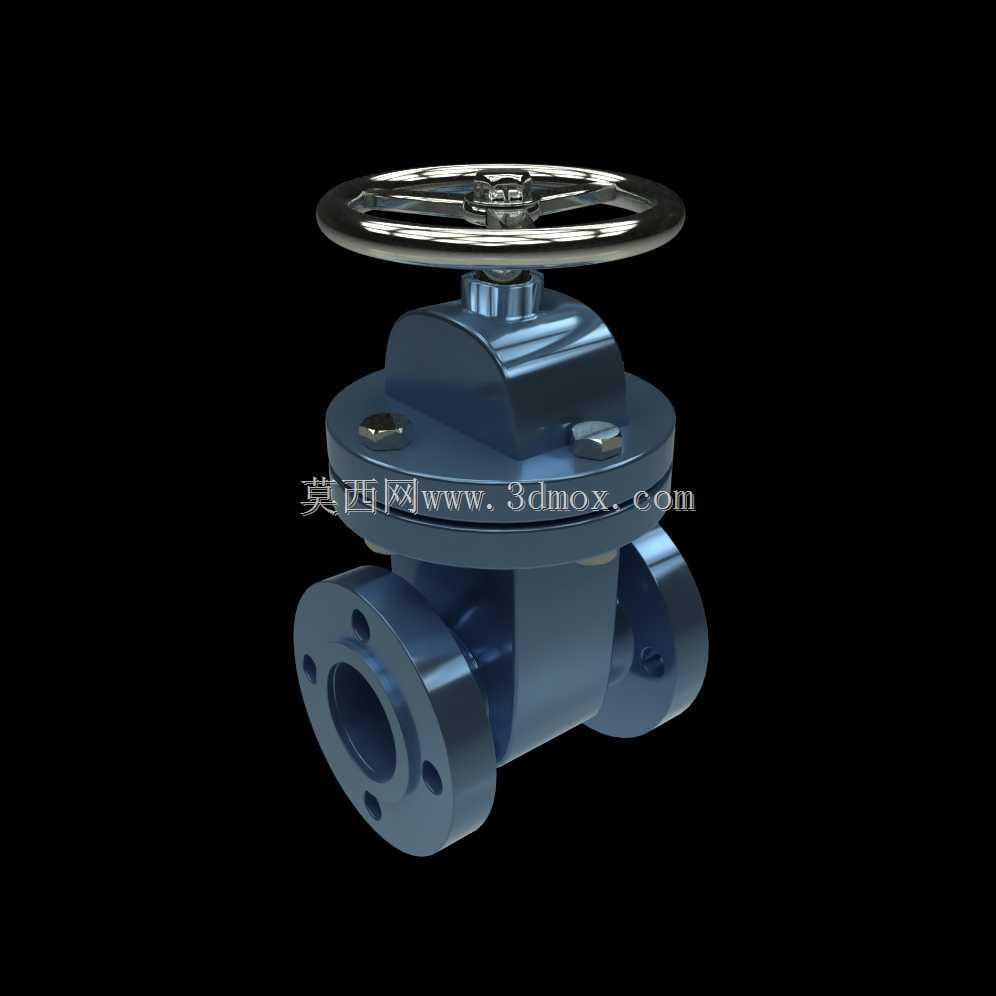

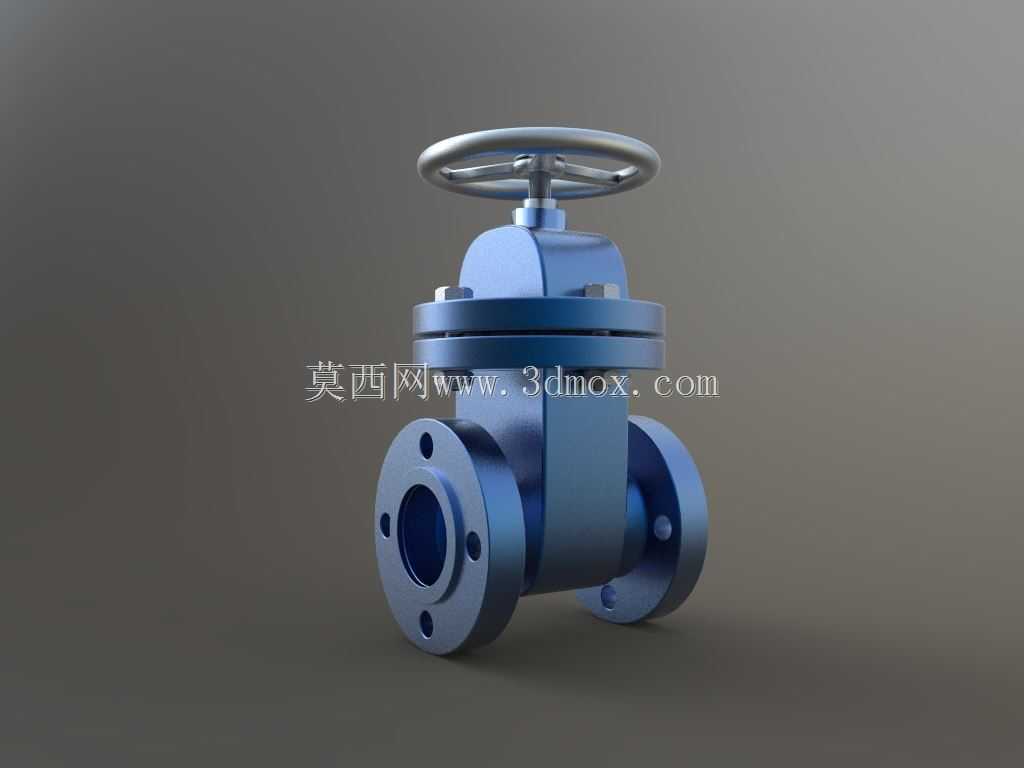

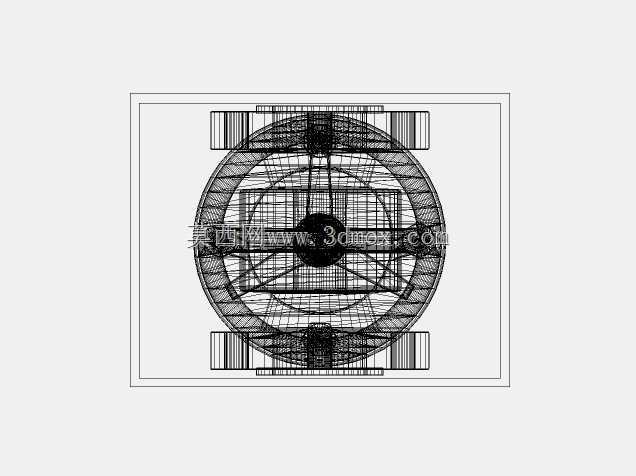

法兰连接暗杆式工业闸阀三维结构

　　这款手动法兰闸阀的三维结构还原，完全围绕工业管路系统的实际截断需求搭建，建模过程中优先考虑了现场安装、操作、维护的全流程工程细节，没有做多余的外观修饰，所有结构特征都对应实际生产中的加工与装配逻辑。从应用场景来看，这类闸阀普遍适配净水厂输水干线、化工介质常温输送管路、厂区循环水系统、暖通空调主干管网等工况，核心作用是在管路检修、支路切换、故障隔离时实现介质的完全截断，不适合作为调节开度的节流元件使用——这一点在结构设计上就有明确体现，闸板采用整体楔式单闸板结构，密封面堆焊硬质合金层，全关状态下密封面完全贴合，全开状态下闸板完全升入阀盖内腔，管路通径无遮挡，介质流动阻力几乎可以忽略，不会在阀腔内部形成涡流区，也不容易积存介质中的固体杂质，适配清水、轻度腐蚀性流体、无坚硬颗粒的油品等介质输送场景。

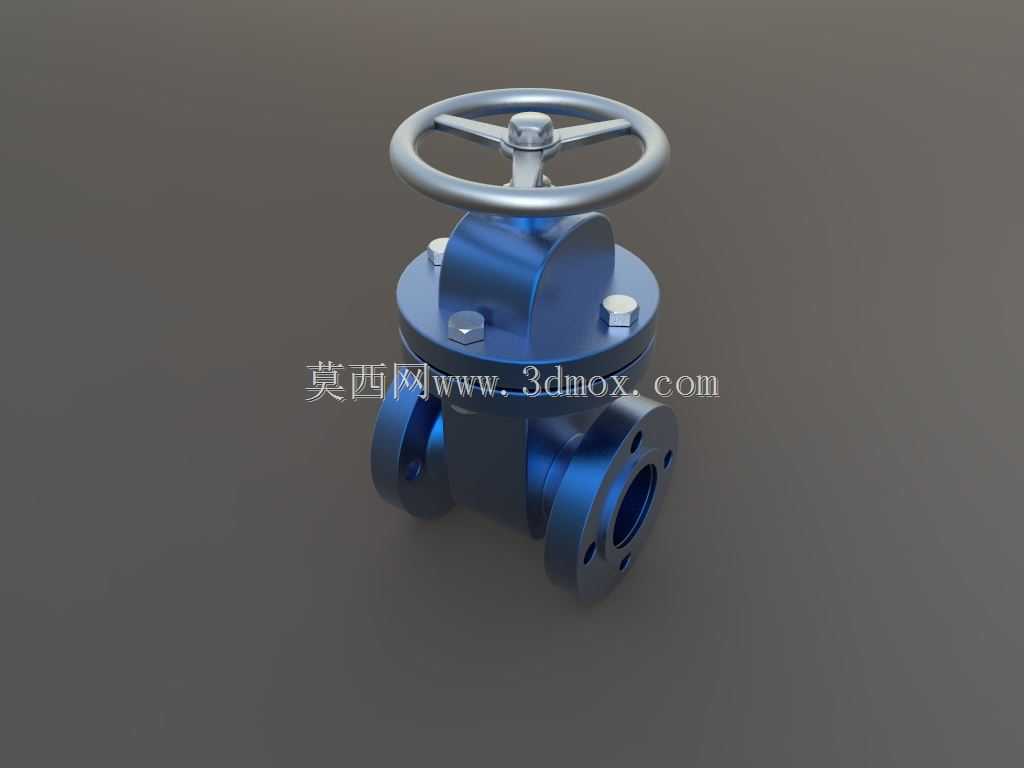

　　建模时首先确定的是法兰连接的安装边界，两侧法兰采用标准凸面法兰结构，法兰盘上的螺栓孔均匀分布，孔位间距、法兰厚度、密封面凸台高度都严格匹配对应压力等级的管路法兰标准，安装时不需要额外加工转接件，直接与管路法兰配对，加上密封垫片后穿入螺栓紧固即可完成装配，法兰端面与阀腔流道的同轴度公差控制在0.2mm以内，避免安装后出现流道错位、额外增加流阻的问题。顶部的手轮采用轮辐式结构，轮缘做了圆弧过渡处理，操作时手掌贴合度更好，不会出现硌手的问题，手轮与阀杆的连接采用方榫配合加锁紧螺母固定，长期操作不会出现打滑空转的情况，手轮的操作直径按照操作力矩匹配，不需要额外加力杆就能实现额定压力下的启闭操作，避免力矩过大损坏阀杆或闸板密封面。

　　阀杆采用暗杆结构设计，这也是这款闸阀适配井下、管廊等狭小安装空间的核心特点，启闭过程中阀杆只做旋转运动，不做上下轴向移动，阀门的整体安装高度不会随启闭状态变化，不需要在手轮上方预留阀杆伸出的操作空间，相比明杆闸阀能节省近三分之一的竖向安装空间，很适合安装空间受限的地下管网、紧凑排布的设备间管路。阀盖与阀体的连接采用中法兰螺栓加缠绕垫片密封的结构，螺栓均匀布置在阀盖外缘，紧固时按照对角顺序施压就能保证密封面受力均匀，不会出现内漏外漏的问题，阀盖上部的填料函结构预留了足够的填料填充空间，采用成型石墨填料搭配压盖压紧，长期使用出现填料磨损泄漏时，不需要停机拆解阀门，只需要均匀拧紧填料压盖的螺栓就能实现密封补偿，大幅降低现场维护的工作量。

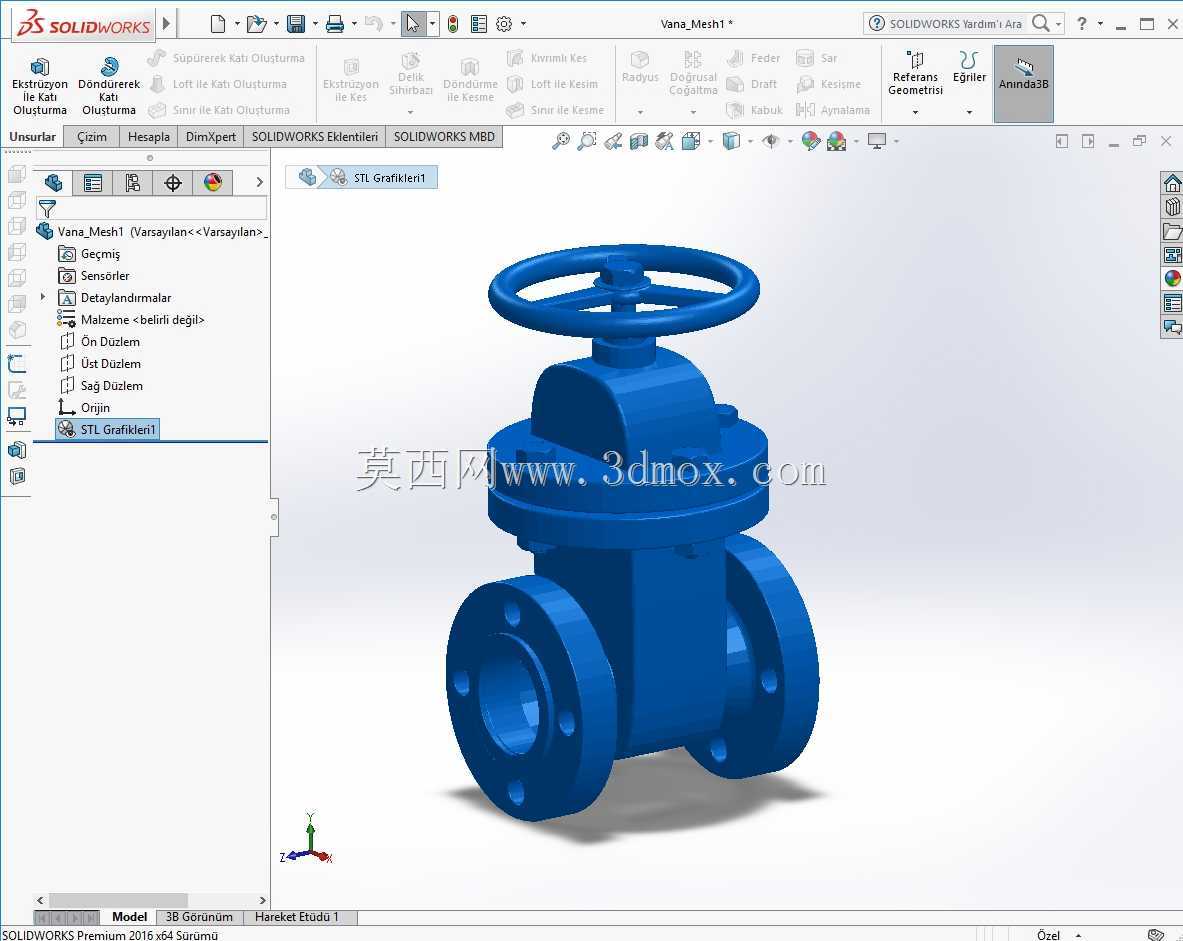

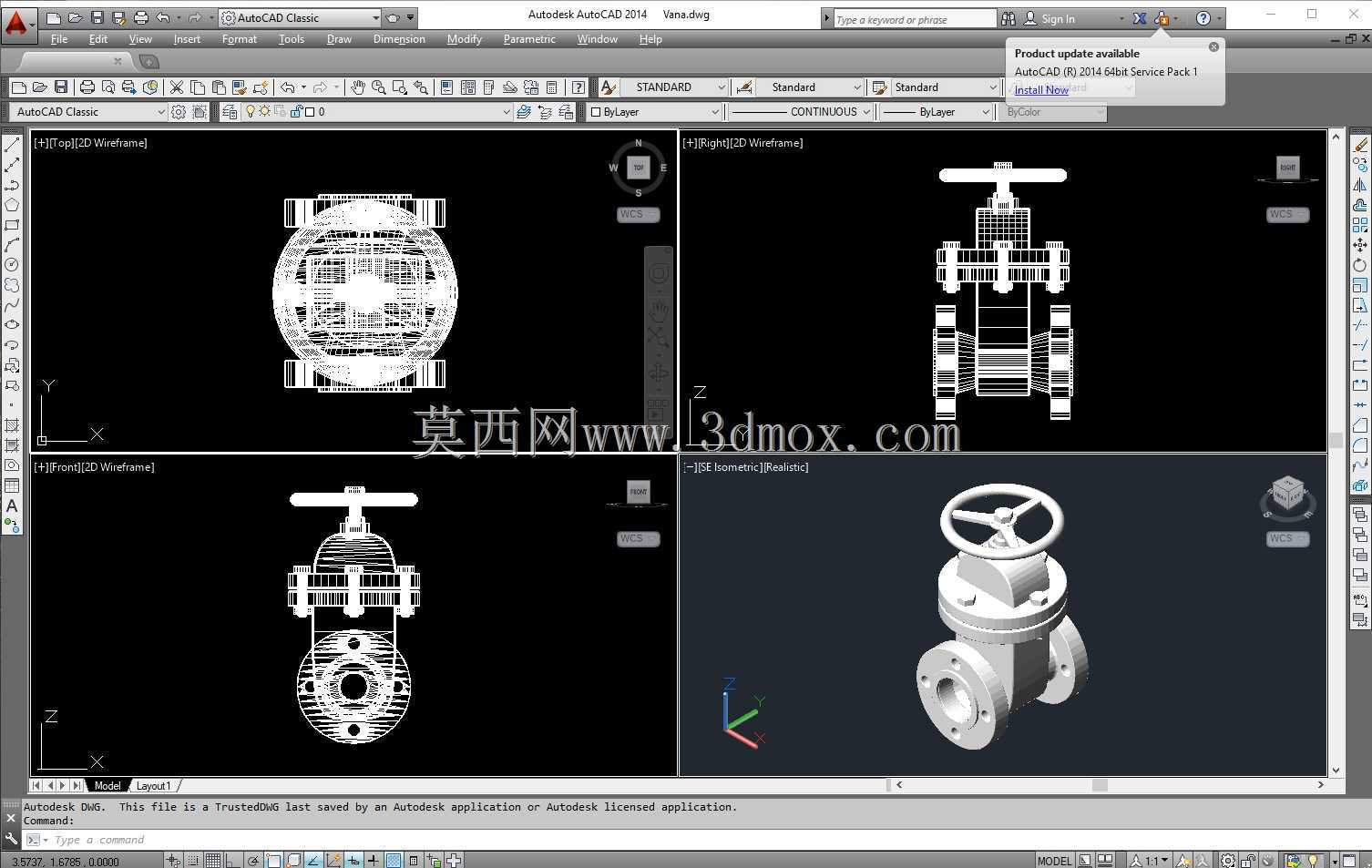

　　建模过程中对所有配合面都做了公差匹配，比如阀杆与填料函的间隙控制在0.1mm以内，既保证阀杆转动顺畅，又不会出现介质从间隙渗漏的问题；闸板与阀体内腔导轨的配合间隙控制在0.3mm，启闭过程中闸板不会出现卡涩、偏斜的问题，保证密封面能准确贴合；中法兰的密封面粗糙度按照Ra1.6的加工要求做了特征还原，对应实际加工中的精车工序，保证垫片压紧后能形成可靠密封。整个模型的所有零部件都可以单独拆解，不管是用于新管路设计时的选型排布、安装干涉检查，还是用于阀门维修时的结构原理演示、备件测绘参考，都能直接复用结构特征，不需要再做额外的结构修正。
