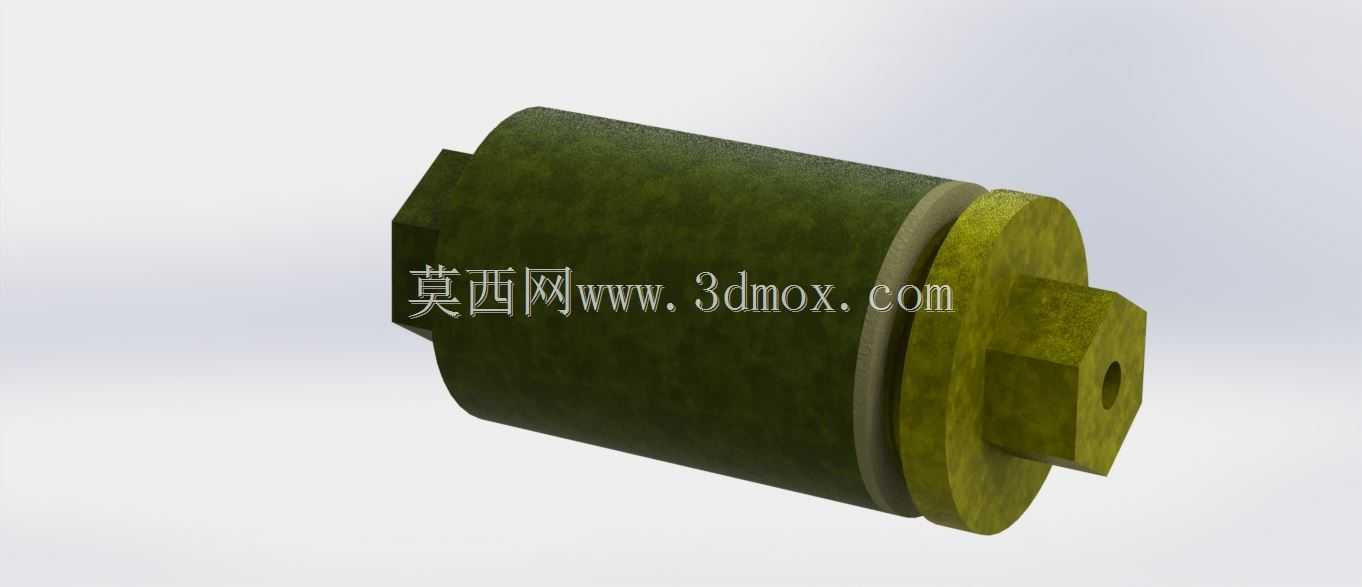

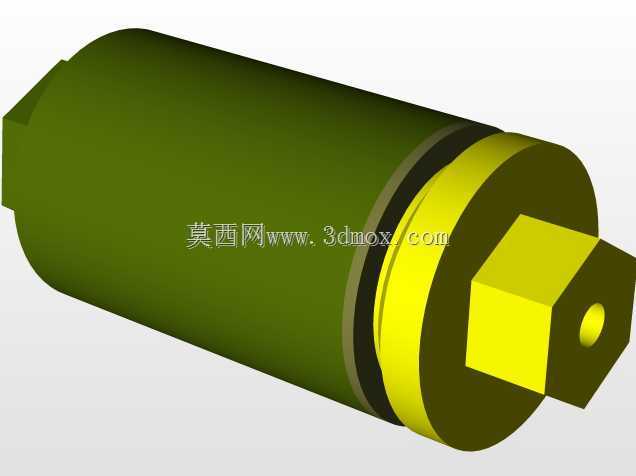

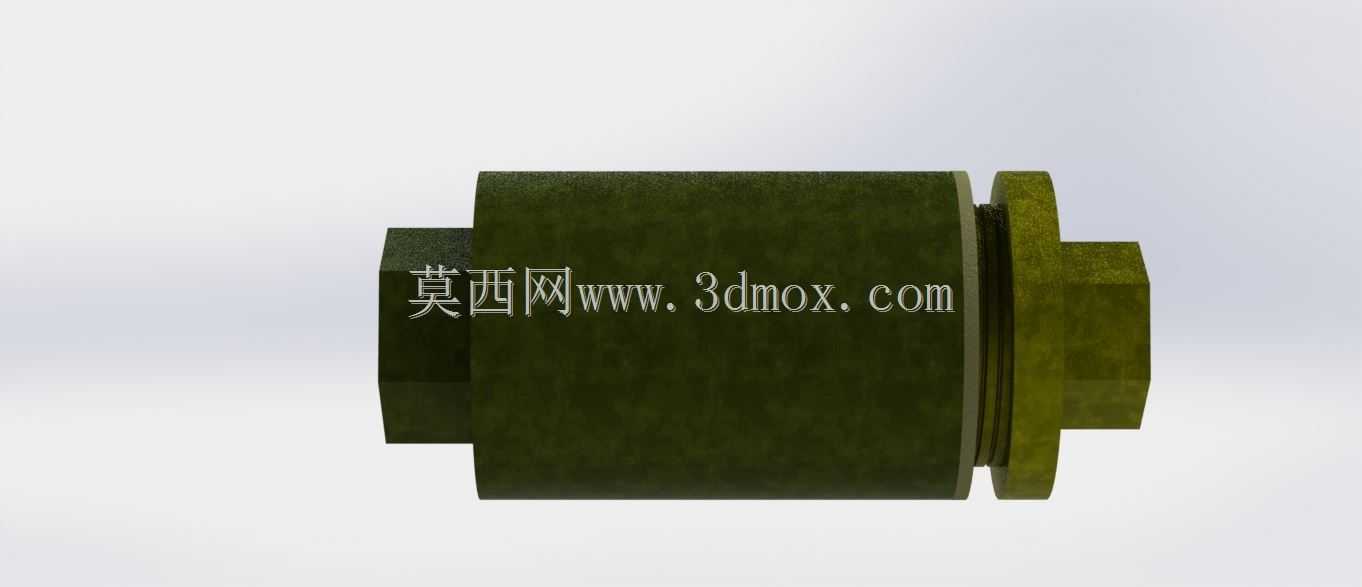

弹簧直动式溢流安全阀内部结构展示

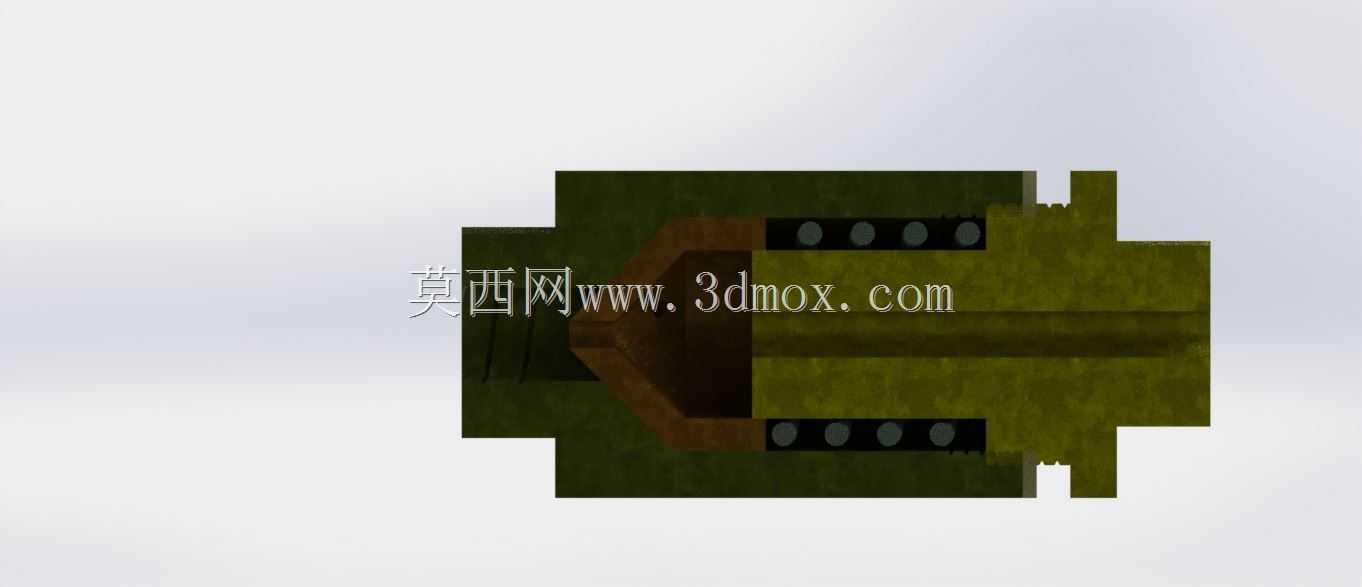

　　在液压与气压传动的管路系统里，这类直动式弹簧安全阀是最基础也最核心的压力保护元件，日常会被布置在泵组出口、蓄能器近旁、密闭承压腔体的顶端位置，一旦系统内部压力超过预设的阈值，阀芯就会克服弹簧预紧力抬升，让多余的高压介质从溢流通道泄出，避免管路、密封件或者承压壳体因为超压出现破损、泄漏甚至爆裂的风险。从这个剖面结构能看到，整个阀的核心受力部件都做了同轴度的严格约束，阀体的进出流道做了平滑过渡，没有直角的锐边结构，能减少介质高速流过时的紊流和冲蚀，延长阀座密封面的使用寿命。设计这类阀的时候，首先要匹配系统的额定工作压力来选定弹簧的刚度，弹簧的预压缩量直接决定了阀的开启压力，阀芯和阀套之间的配合间隙要控制在合理范围，

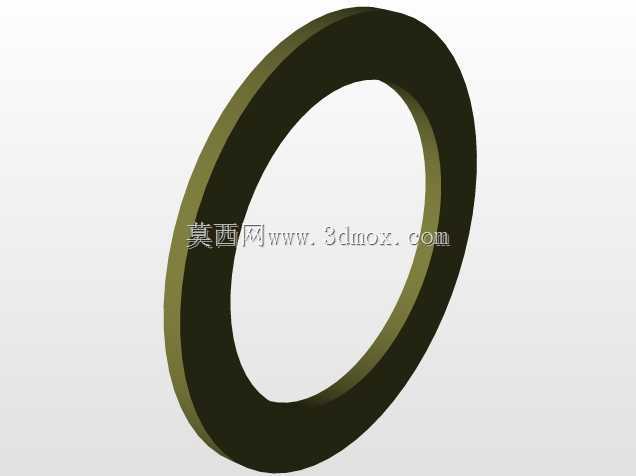

　　既要保证阀芯动作时没有卡滞，也要减少内泄漏量，避免系统在正常保压阶段出现压力掉压的问题。从安装边界来看，这类阀的外连接端一般会做标准的管螺纹或者法兰连接面，整体轴向尺寸紧凑，径向的安装预留空间不需要太大，不管是集成在阀块上还是独立安装在管路上，都不会占用过多的设备布局空间。阀芯的密封面采用了锥面配合的结构，相比平面密封，锥面的对中性能更好，闭合时的密封比压更均匀，能有效降低闭合状态下的泄漏量，同时在阀开启泄压的过程中，介质的流向是沿着阀芯锥面斜向导出，不会直接冲刷密封面，能减少长期使用后的密封面磨损。日常在做液压站设计、气动回路搭建的时候，这类安全阀是强制要求配置的安全元件，哪怕系统本身有调压回路，

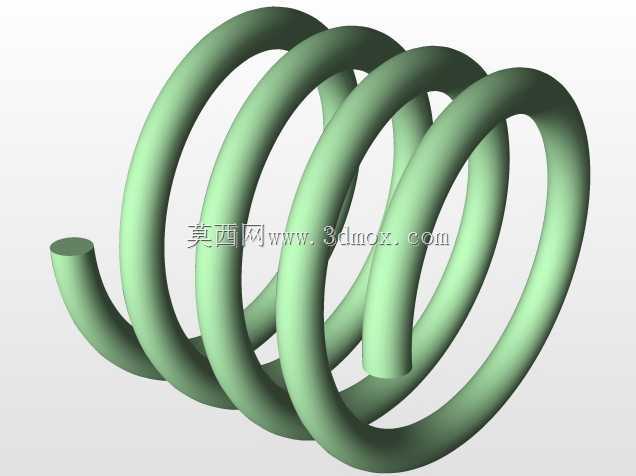

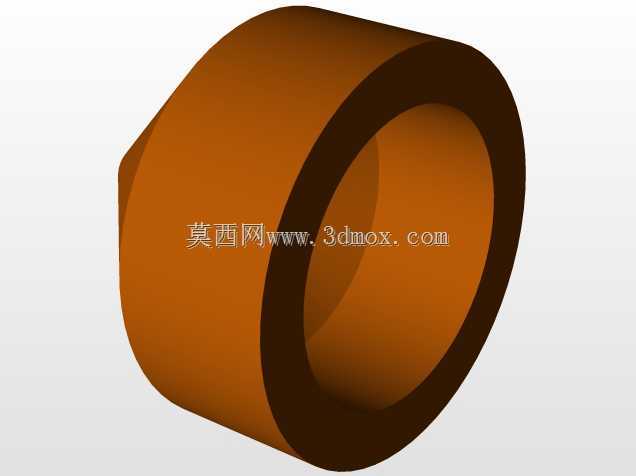

　　也必须设置独立的安全阀作为最后一道压力保护屏障，避免调压元件失效时出现系统超压的安全隐患。建模的时候要重点关注弹簧的安装定位结构，阀芯两端的导向段长度要足够，保证阀芯在抬升和回落的过程中不会出现偏斜，否则很容易出现卡阀、密封不严的问题，阀体内的流道要做圆滑处理，避免出现应力集中的区域，毕竟承压部件的应力集中点在长期交变压力作用下很容易出现疲劳裂纹。另外，弹簧的两端都做了磨平处理，保证弹簧在压缩过程中不会出现偏载，弹簧的圈数和丝径要匹配对应的压力等级，避免弹簧在长期压缩状态下出现塑性变形，导致开启压力漂移。这类阀的响应速度很快，因为是直动式结构，没有先导级的延迟，一旦压力超过设定值就能立刻开启泄压，适合用在压力波动比较频繁、

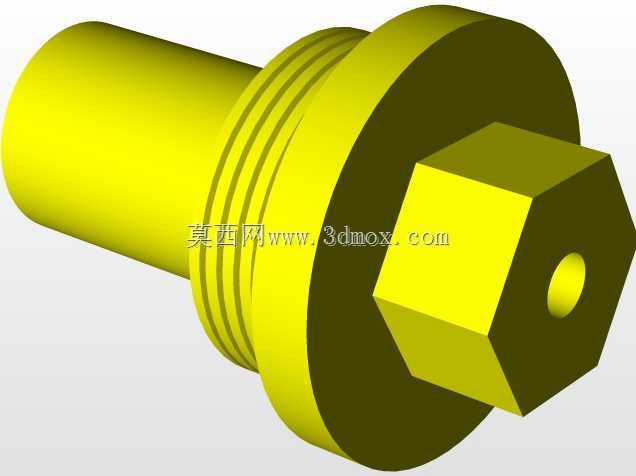

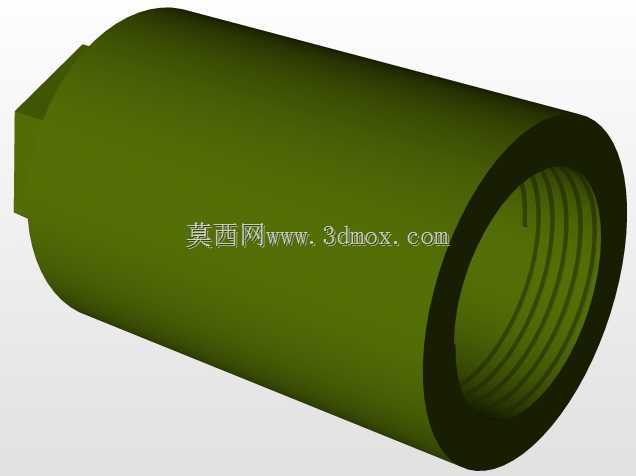

　　需要快速响应的场合，比如小型液压机具、空压机储气罐、低压供水系统的压力保护场景。在做三维结构校验的时候，要模拟阀芯的全行程动作，检查阀芯在最大开启位置时会不会和阀体内壁出现干涉，同时要核算流道的通流面积，保证在最大泄流量的时候，阀的进出口压差不会超过允许范围，避免出现泄放能力不足导致系统压力持续升高的问题。阀体的外部结构一般会做六角或者扳手位，方便安装的时候拧紧，连接螺纹的精度要符合管螺纹的密封要求，不需要额外加太多密封填料就能保证连接位置的密封性。
