多规格参数化上部机柜结构设计方案

　　在工业配电、车间设备集成、实验室管线排布这类场景里，上部机柜的适配性一直是结构设计里容易被忽略但影响后期运维效率的关键点，很多项目现场因为柜体上部预留空间尺寸不统一，要么出现柜体突出磕碰、要么预留缝隙过大积灰难清理，甚至会遮挡上方管线的检修口，这套参数化的上部机柜结构，就是针对这类现场痛点做的可调整设计。

　　从实际使用场景来看，这类上部机柜主要承担柜体顶部的防护、上部功能组件安装承载、管线转接遮挡的作用，区别于下部承载主电气元件的柜体，上部柜体不需要承担大重量元件的承重，但对边缘贴合度、不同安装面的适配性要求更高，比如车间里并排布置的多台柜体，上部如果尺寸不统一，整排柜体的顶部平整度会很差，后期铺设顶部走线槽的时候会出现高低差，需要额外加调整垫片，既增加安装工时，长期使用还容易因为垫片移位出现线槽变形。

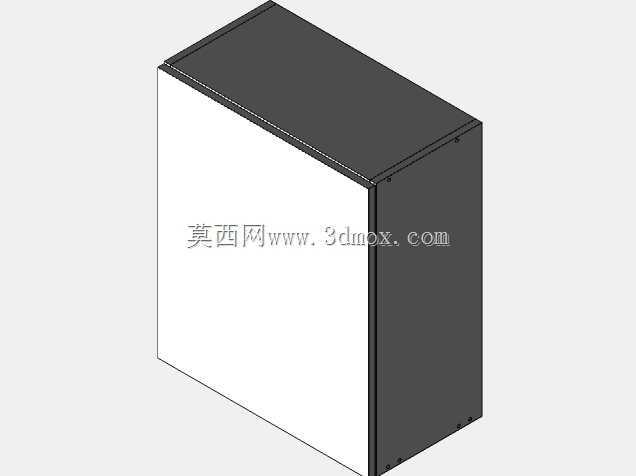

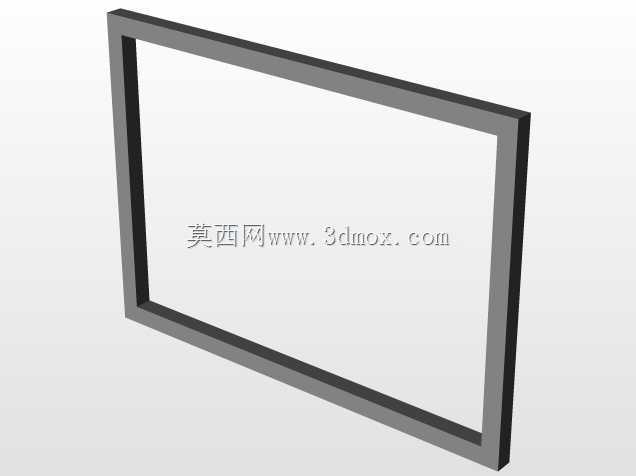

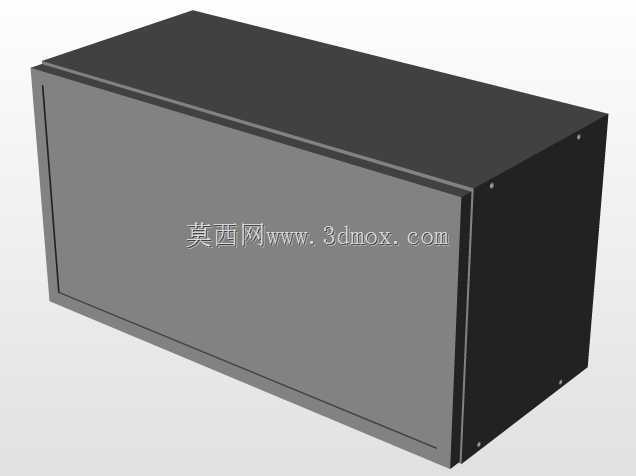

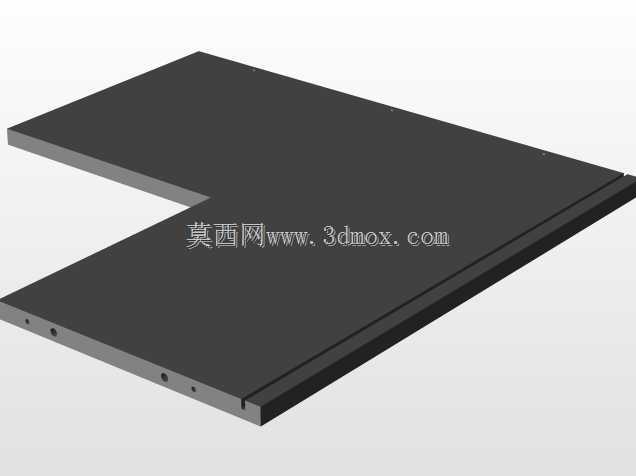

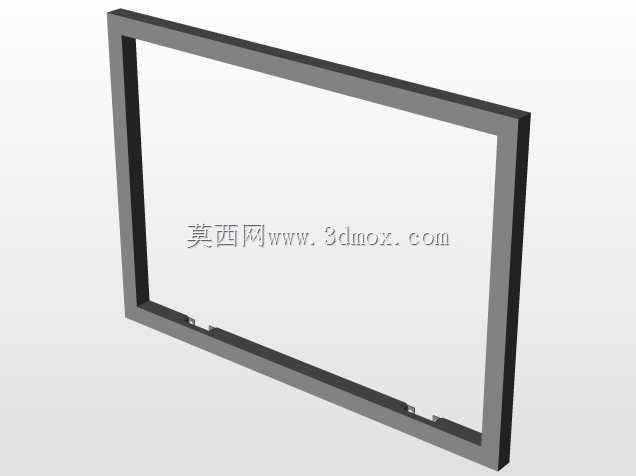

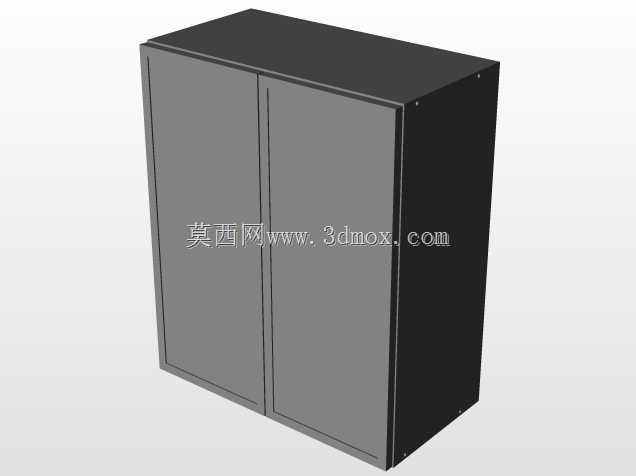

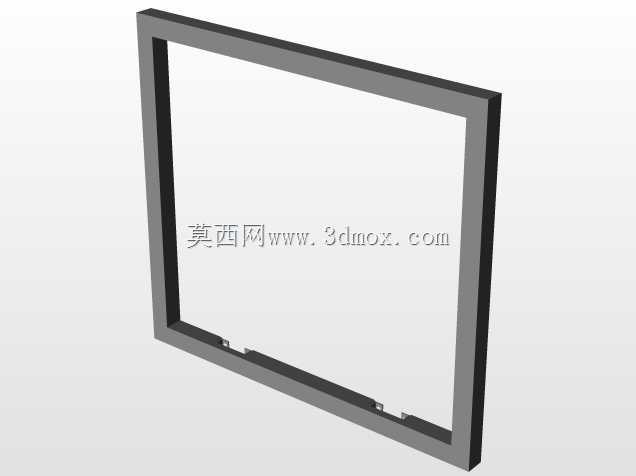

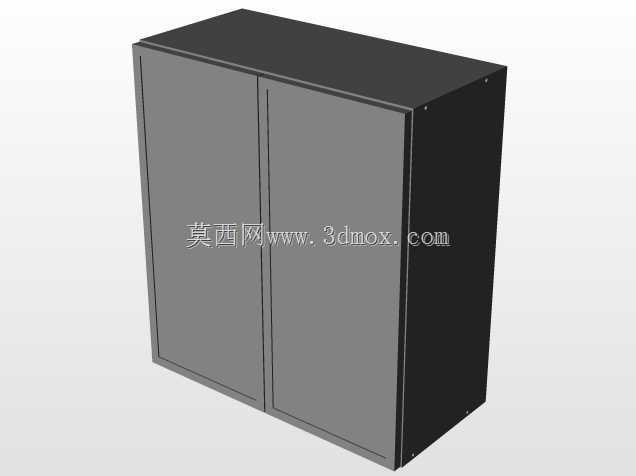

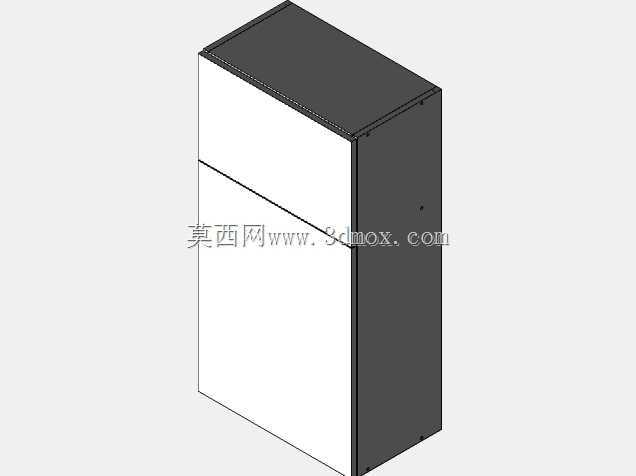

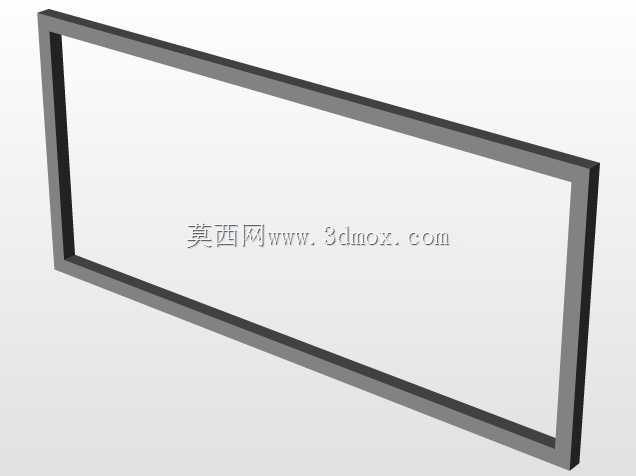

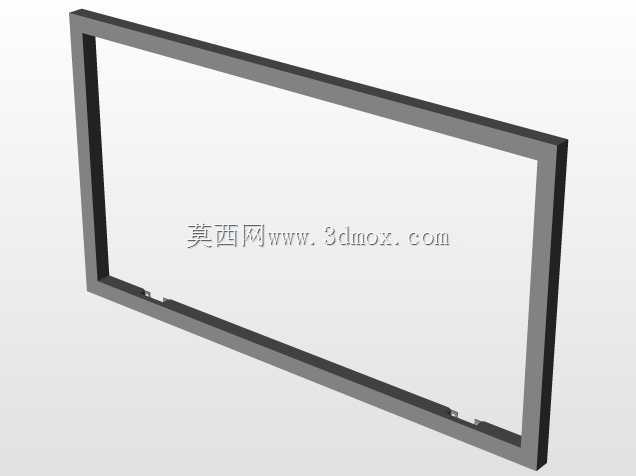

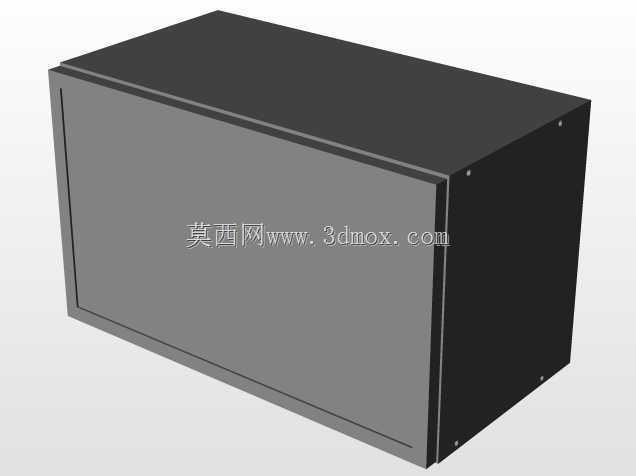

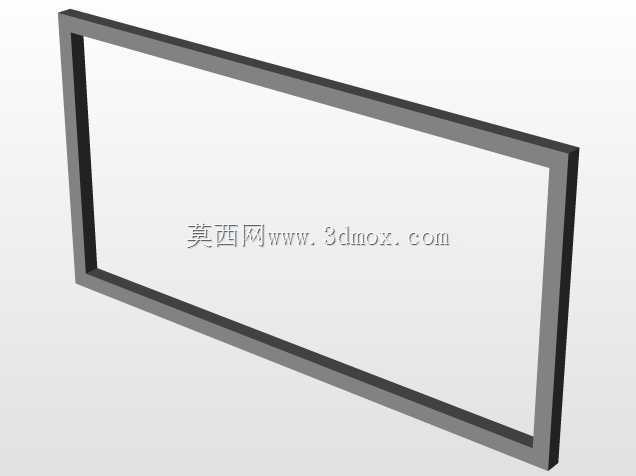

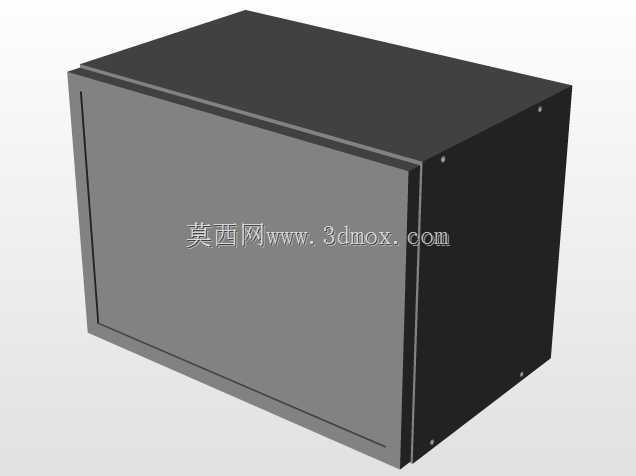

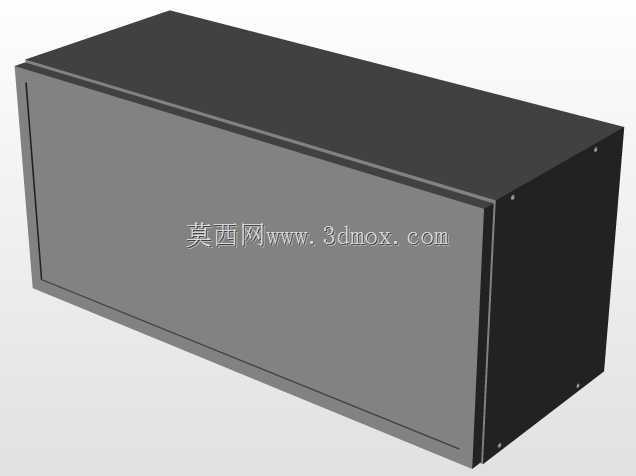

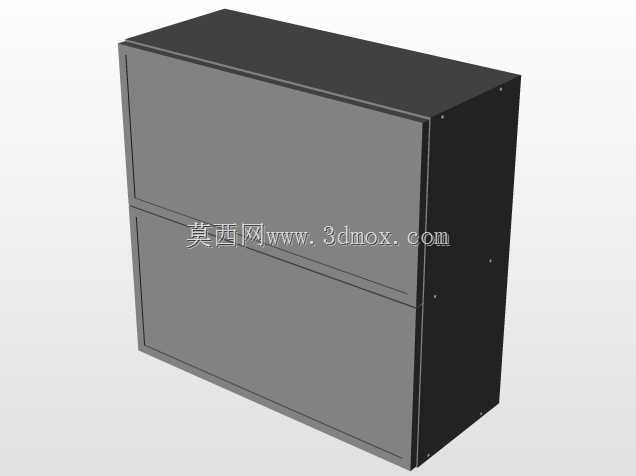

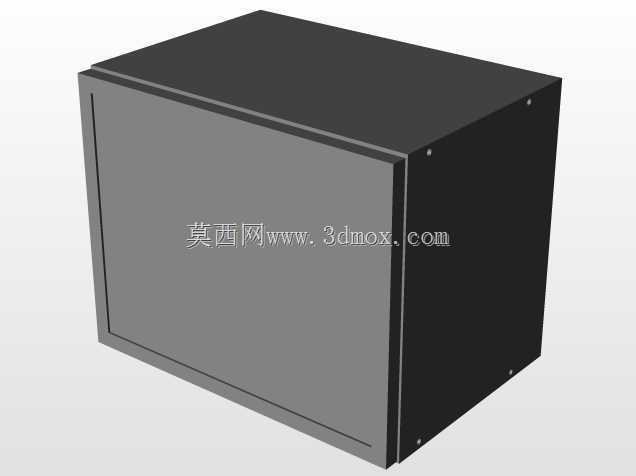

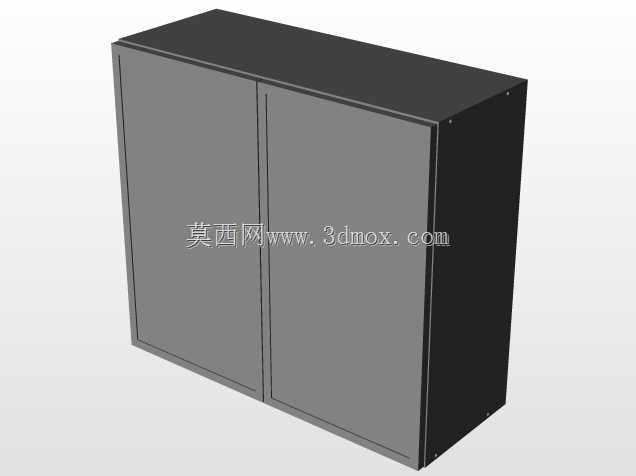

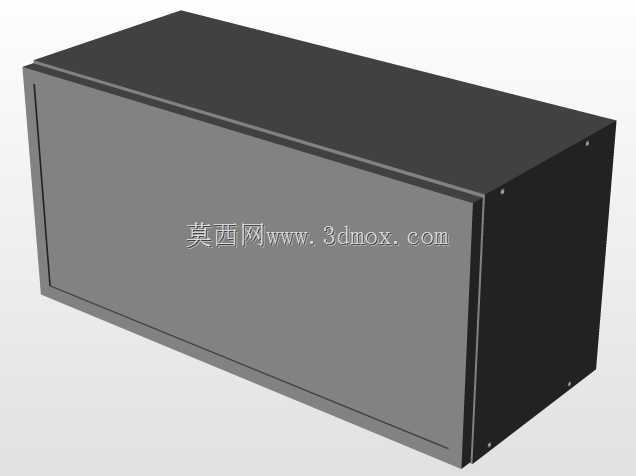

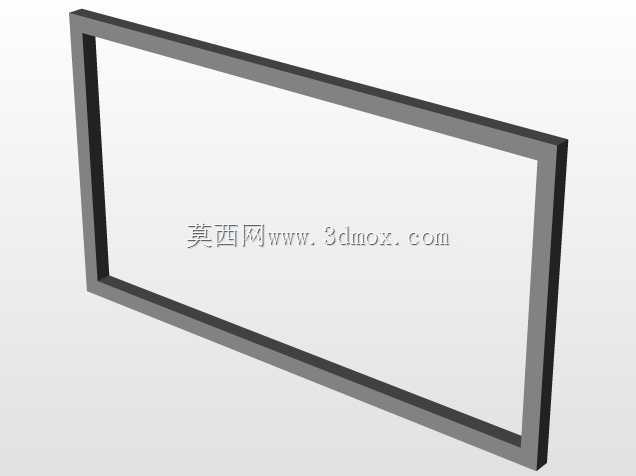

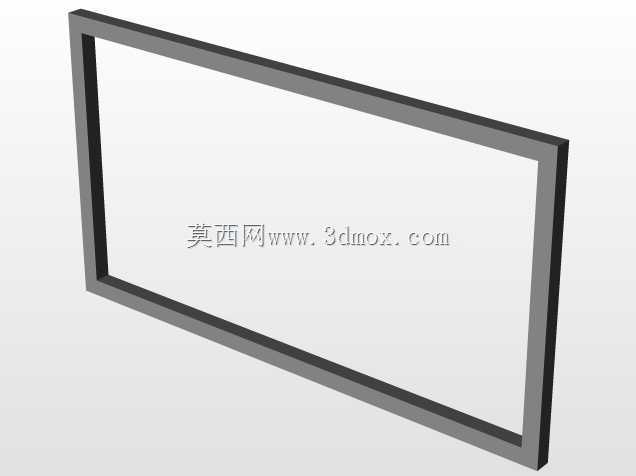

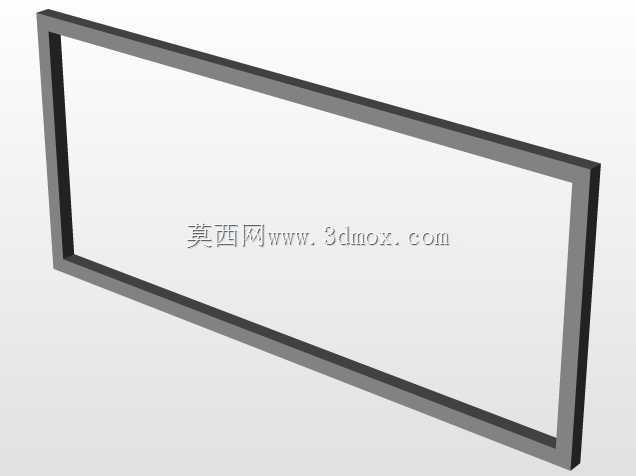

　　这套结构做了三个固定的高度规格，分别是720毫米、900毫米、1050毫米，覆盖了目前工业现场常见的三种上部预留空间尺寸：720毫米高度适配常规低压柜顶部到梁底的紧凑预留空间，适合层高较低的老旧车间改造项目；900毫米是目前新建厂房配电间的标准预留高度，能兼顾顶部走线和元件散热空间；1050毫米则适配需要在上部加装气体吸收组件、干燥过滤模块的特殊工况柜体，比如有腐蚀性气体的化工车间配电区，上部需要预留足够空间安装通风过滤组件，避免腐蚀性气体进入柜内侵蚀元件。

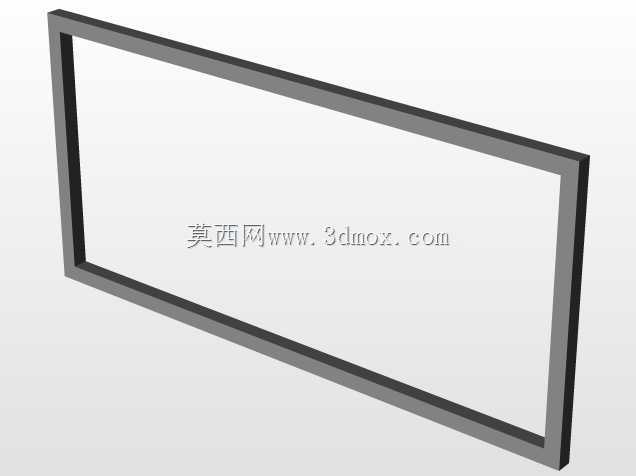

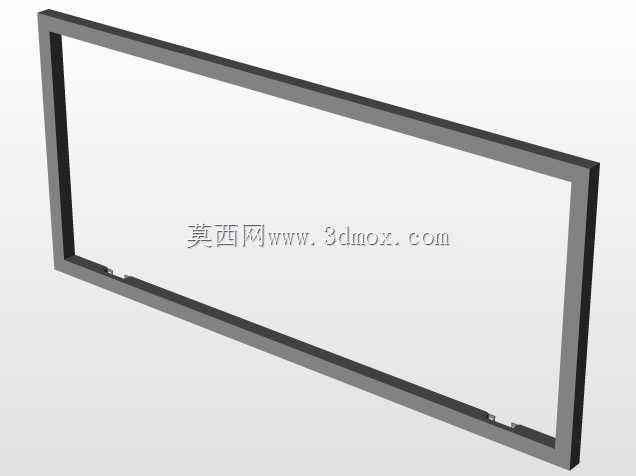

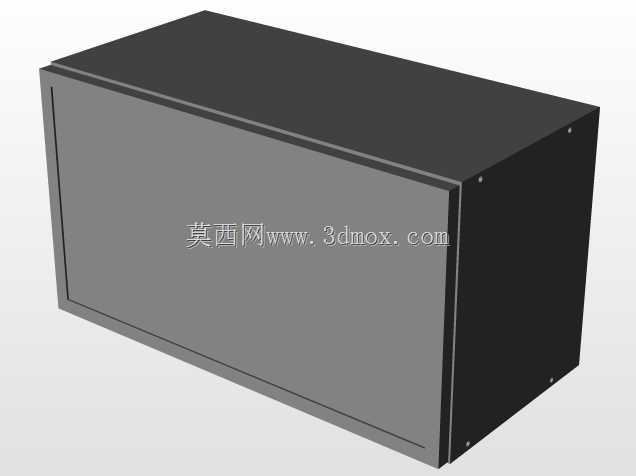

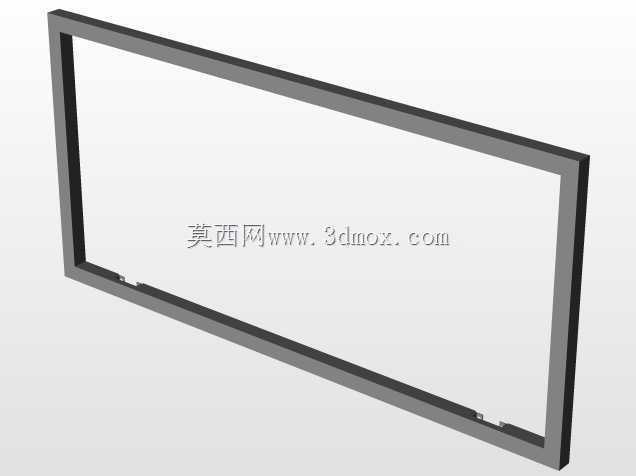

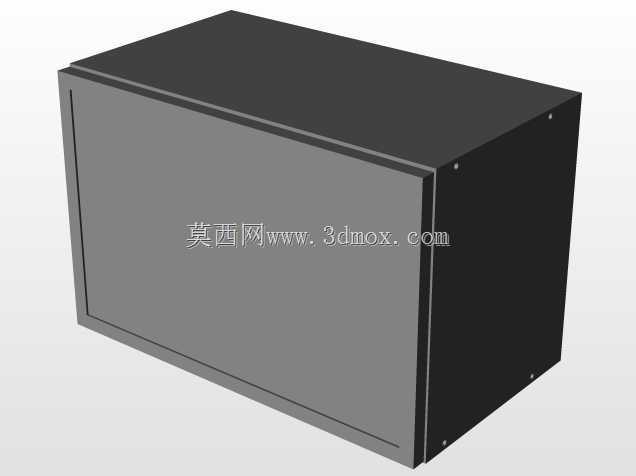

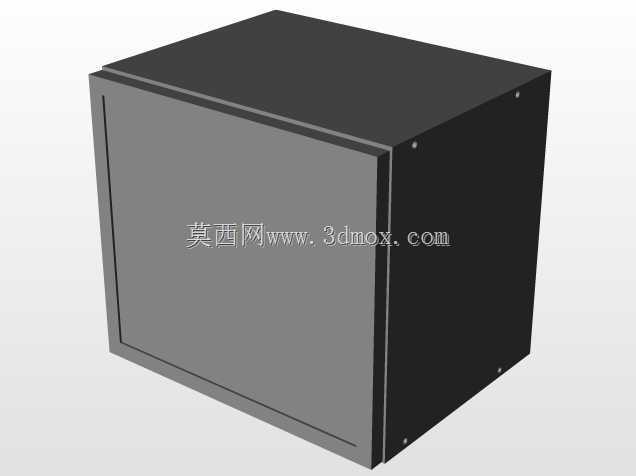

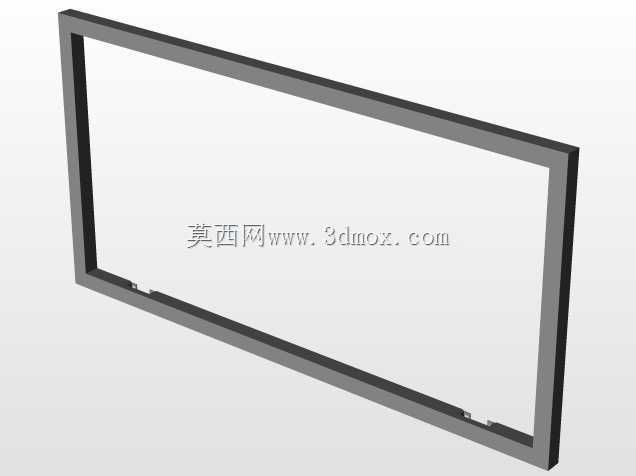

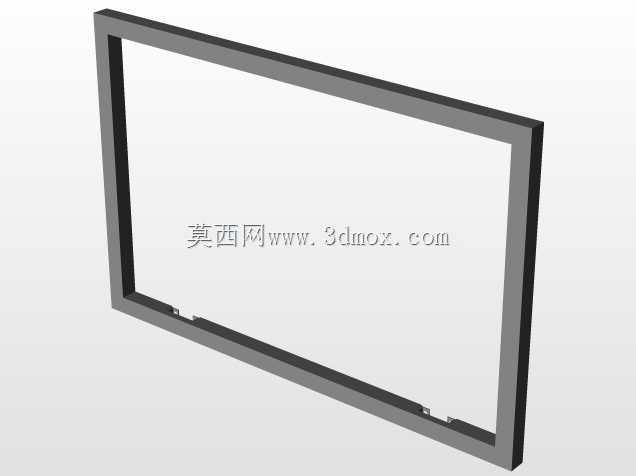

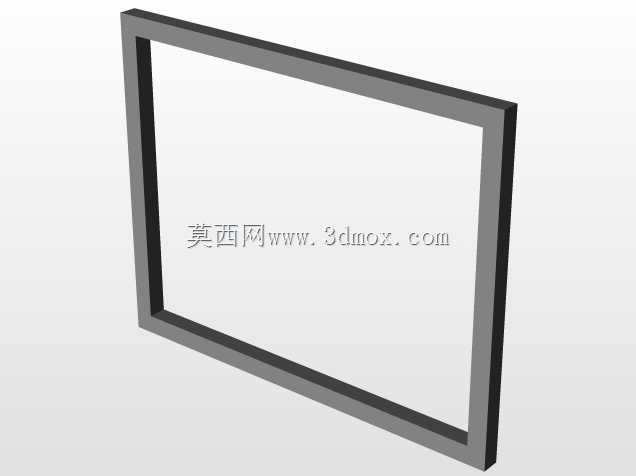

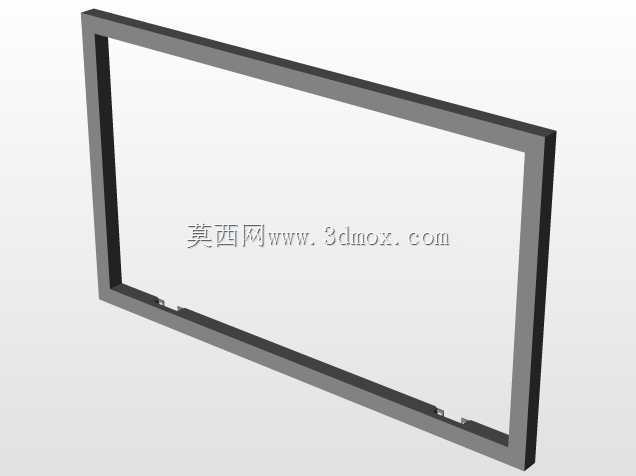

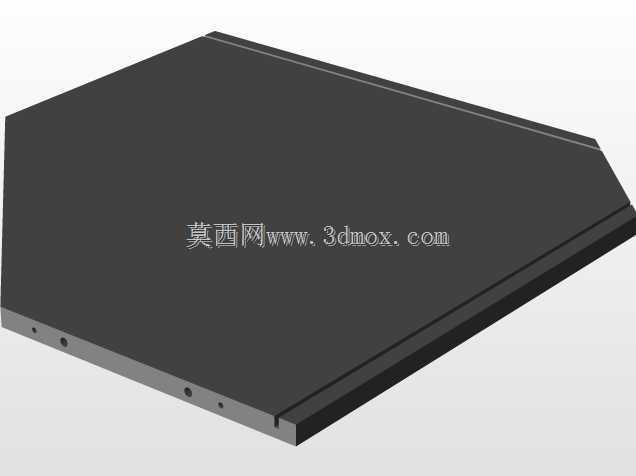

　　设计思路上采用了草图驱动的参数化逻辑，所有门板、活门、机罩、角落护边的安装孔位都做了关联约束，调整整体高度参数的时候，所有配件的安装位置会自动跟随调整，不需要逐个重新绘制孔位，这对做同系列多规格柜体的设计人员来说能节省大量重复建模的时间，而且能避免手动调整孔位带来的位置偏差，减少后期生产时的孔位错位问题。每个配件都做了独立的特征分组，比如活门组件单独做了开合角度的限位约束，安装到柜体上之后可以直接验证开合时是否会和相邻柜体、周边管线产生干涉，不需要额外做干涉检查的重复操作；角落的护边结构做了圆弧过渡处理，避免安装和运维人员磕碰受伤，同时护边的安装卡扣做了通用化设计，三个高度规格的柜体可以通用同一款护边配件，减少生产时的配件种类，降低仓储和备料的复杂度。

　　从安装边界来看，这套柜体的底部安装法兰做了统一的孔位布局，不管是哪个高度规格，底部和下部柜体连接的孔位间距完全一致，现场安装时不需要因为更换上部柜体高度重新在下部柜体顶部打孔，同一项目里如果局部位置需要调整上部柜体高度，直接更换对应高度的上部柜体即可，不需要改动下部柜体的结构。带锁闭结构的活门设计，把需要频繁操作的检修口和不需要经常打开的维护盖板做了区分，日常运维时只需要打开对应位置的活门就能操作内部的管线阀门，不需要拆卸整个上部柜体的面板，能大幅缩短日常巡检的操作时间。

　　针对需要加装干燥器、气体吸收器的特殊工况，这套结构在柜体内部预留了标准的安装导轨位置，不管是哪个高度规格，导轨的安装基准面都和下部柜体的导轨保持在同一垂直面上，后期加装功能组件时不需要重新测量定位，直接把组件固定在预留导轨上即可，同时柜体顶部预留了通风栅格的安装位，对应加装过滤组件的工况，可以直接替换成带通风过滤棉的栅格板，不需要额外切割开孔。另外，所有的门板和活门都做了密封槽设计，安装密封胶条之后可以达到IP54的防护等级，适配多粉尘、有轻微溅水的车间环境，避免粉尘和水汽从上部柜体的接缝处进入柜内，影响内部电气元件的使用寿命。

　　在结构强度方面，上部柜体的侧板采用了一体折弯的钣金结构，折弯处做了加强筋处理，即使是1050毫米高度的规格，侧板的平面度也能控制在1毫米每米以内，不会因为高度增加出现侧板外凸变形的问题，顶部的承载面做了翻边加强，日常运维时可以临时放置工具或者小型检测设备，不会出现顶部面板凹陷的情况。
