户外壁挂式透明防护电表计量箱

　　这款户外壁挂式电表计量箱，主要应用于居民分户计量、临街商铺用电计量、户外临时施工用电点位的电能计量防护场景，适配单相电子式电能表的安装使用，可在室外露天、楼道半户外、厂区外墙等多种安装环境下使用，核心作用是为电能计量仪表提供物理防护，同时兼顾日常抄表、运维操作的便捷性，避免非授权人员触碰计量装置，也能阻挡雨水、扬尘、外力磕碰对电表造成的损坏。

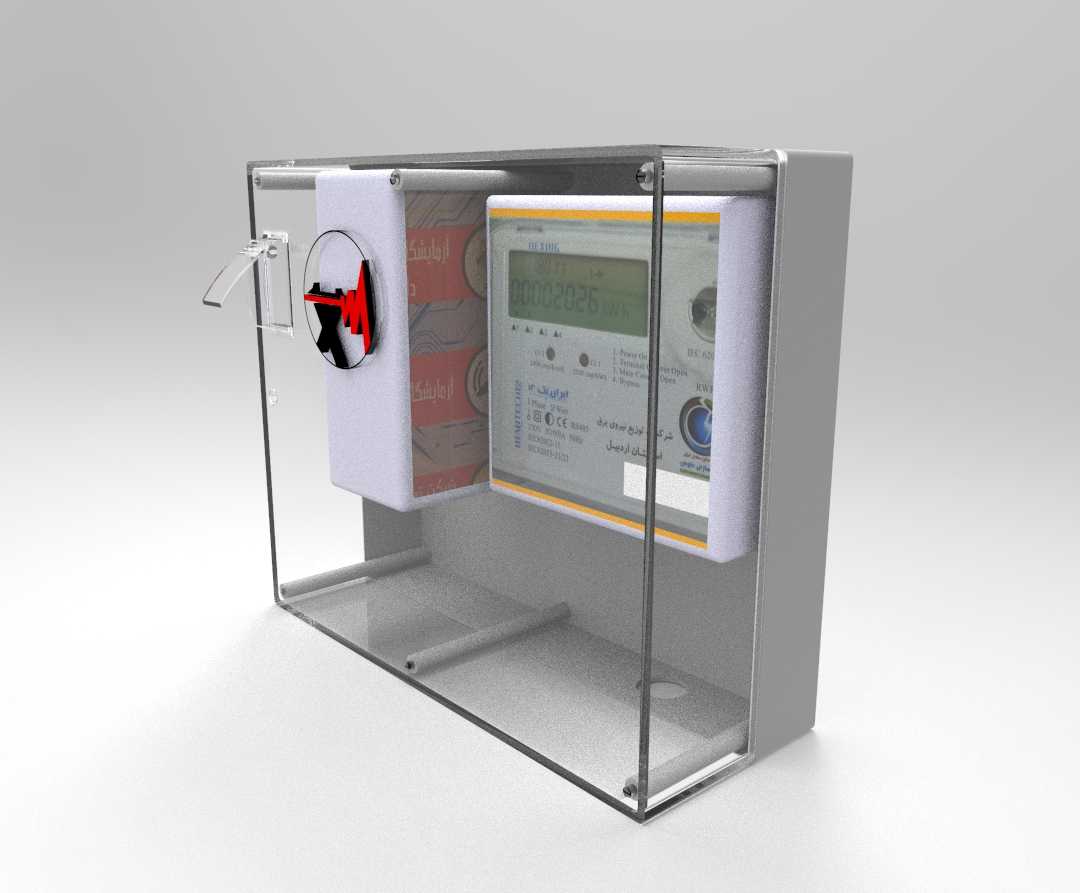

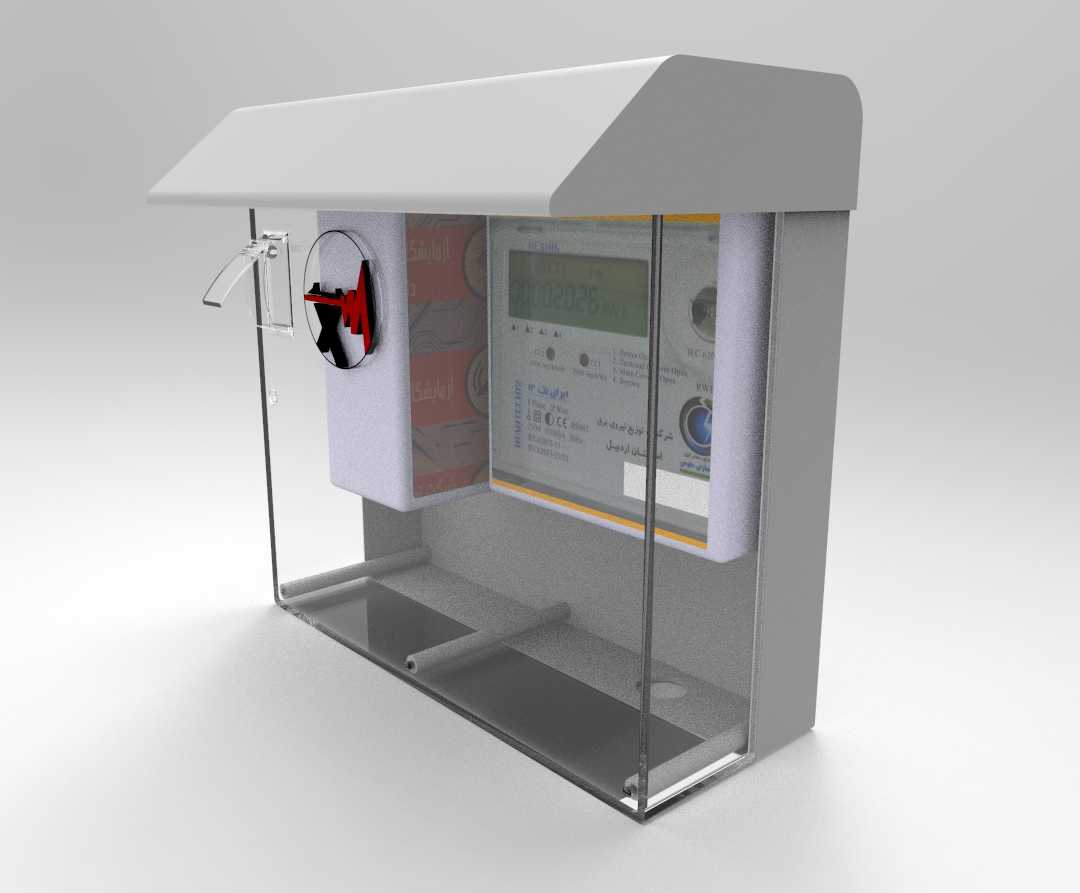

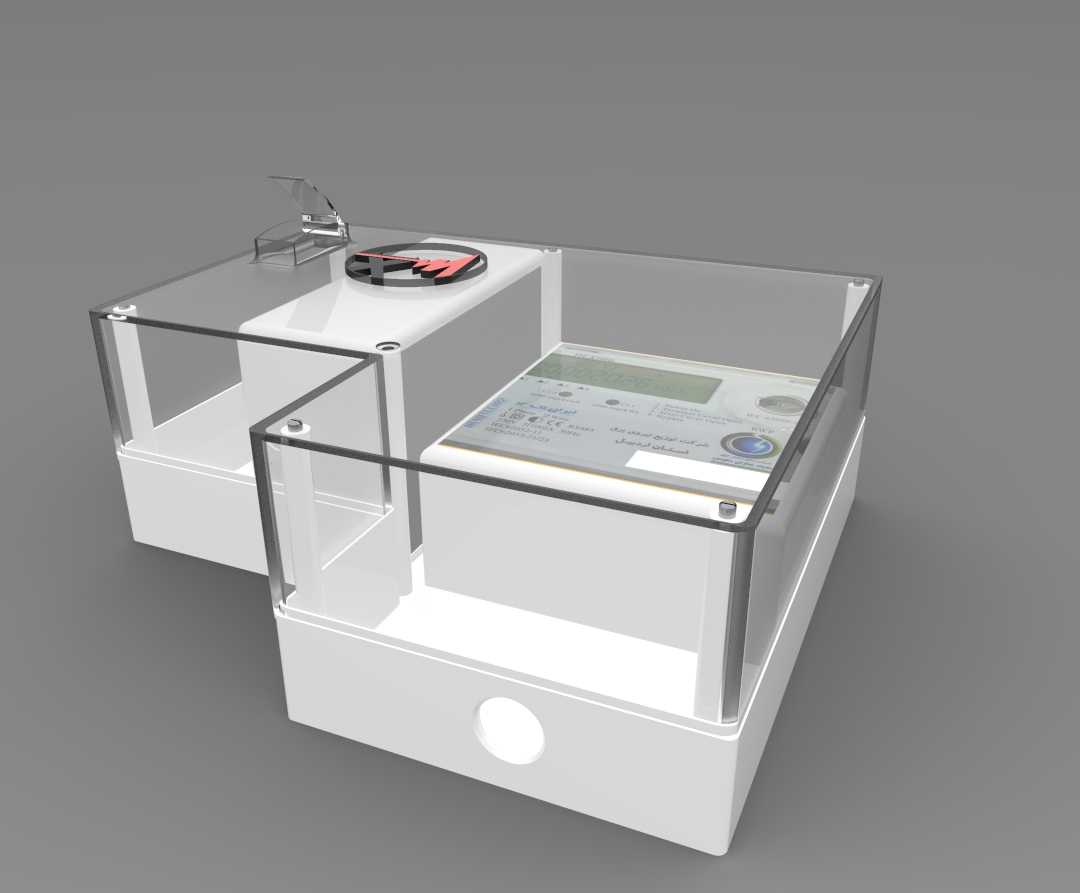

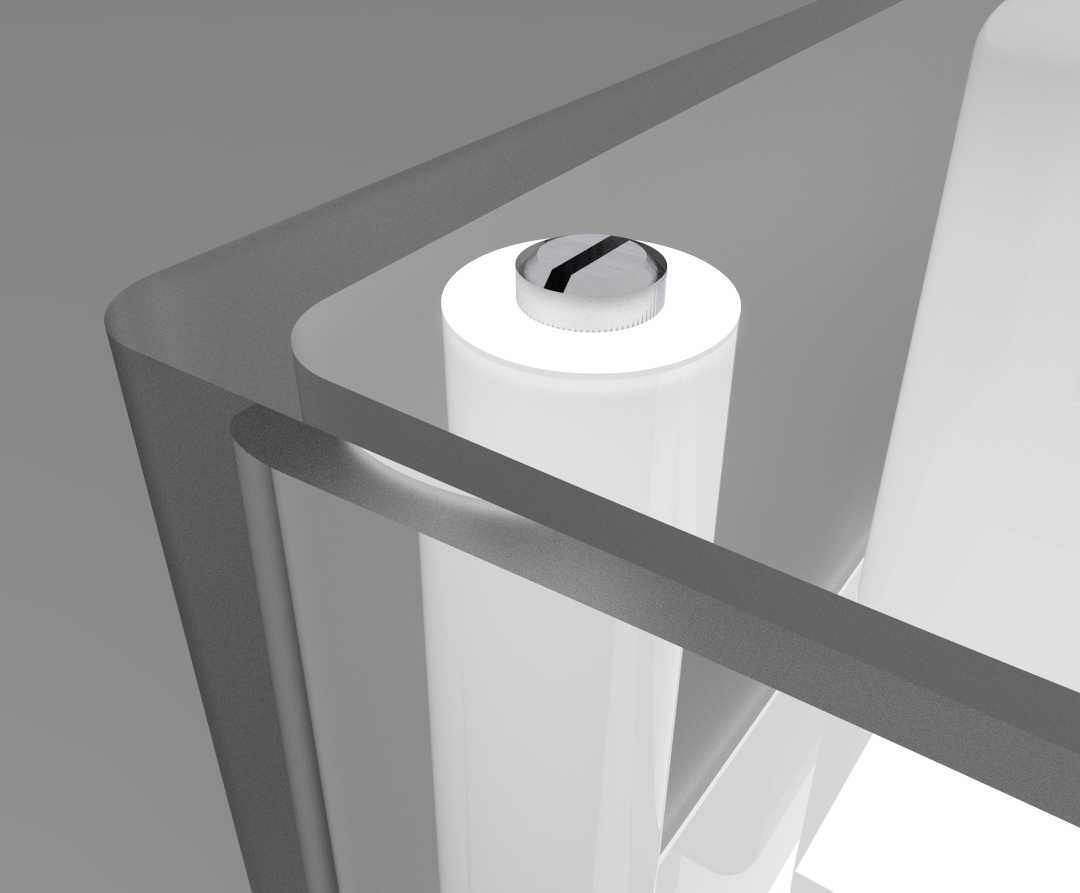

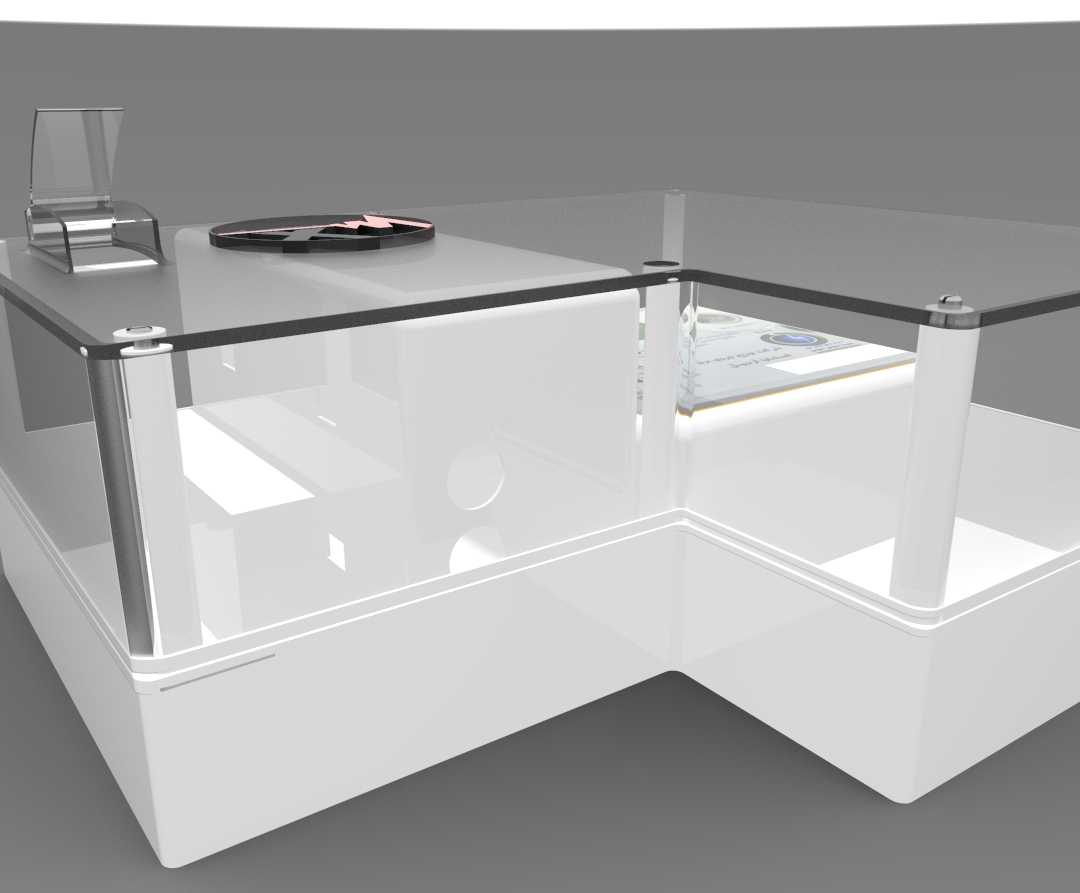

　　从结构设计思路来看，箱体采用上檐外伸的顶壳结构，顶壳前缘超出前侧透明面板一定距离，可在降雨时引导雨水沿檐边滴落，避免雨水顺着面板接缝渗入箱体内部，顶壳与后侧安装背板采用一体化弯折成型的金属壳体，整体刚性充足，壁挂安装后不会出现壳体变形问题。前侧观察区域采用透明硬质面板，无需开启箱门即可直接读取电表的示数、查看仪表运行状态，面板与箱体框架的接缝处设置有内嵌式密封胶条，闭合后可达到IP54级的防护能力，能够阻挡日常扬尘与飞溅水花侵入。

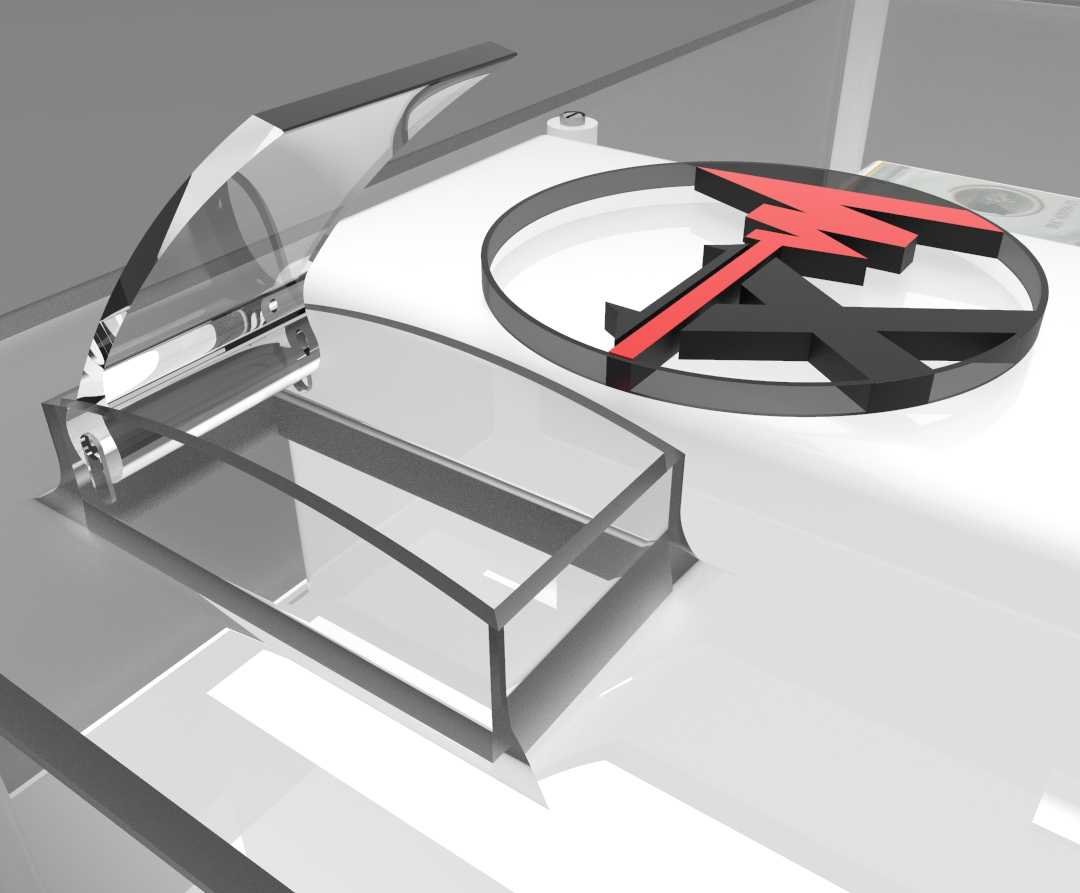

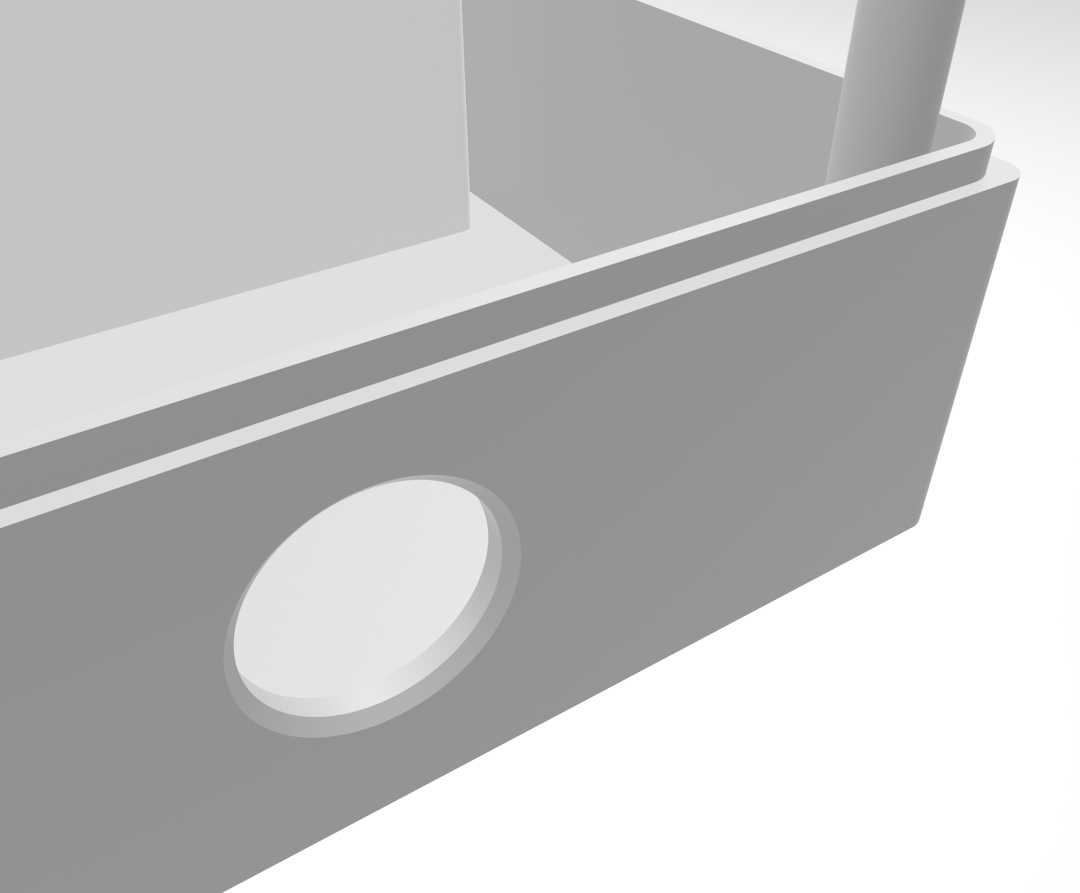

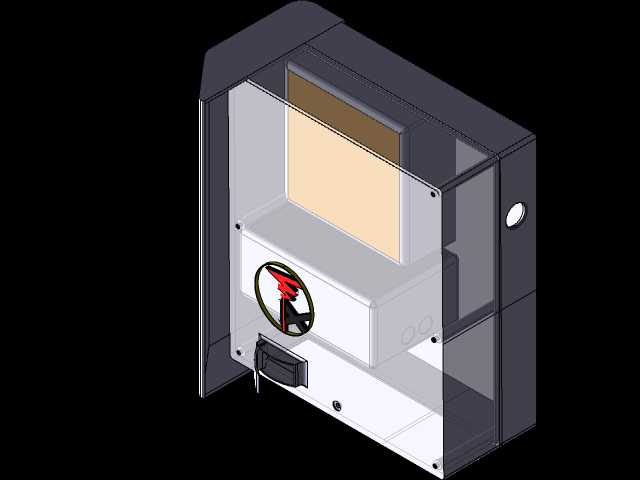

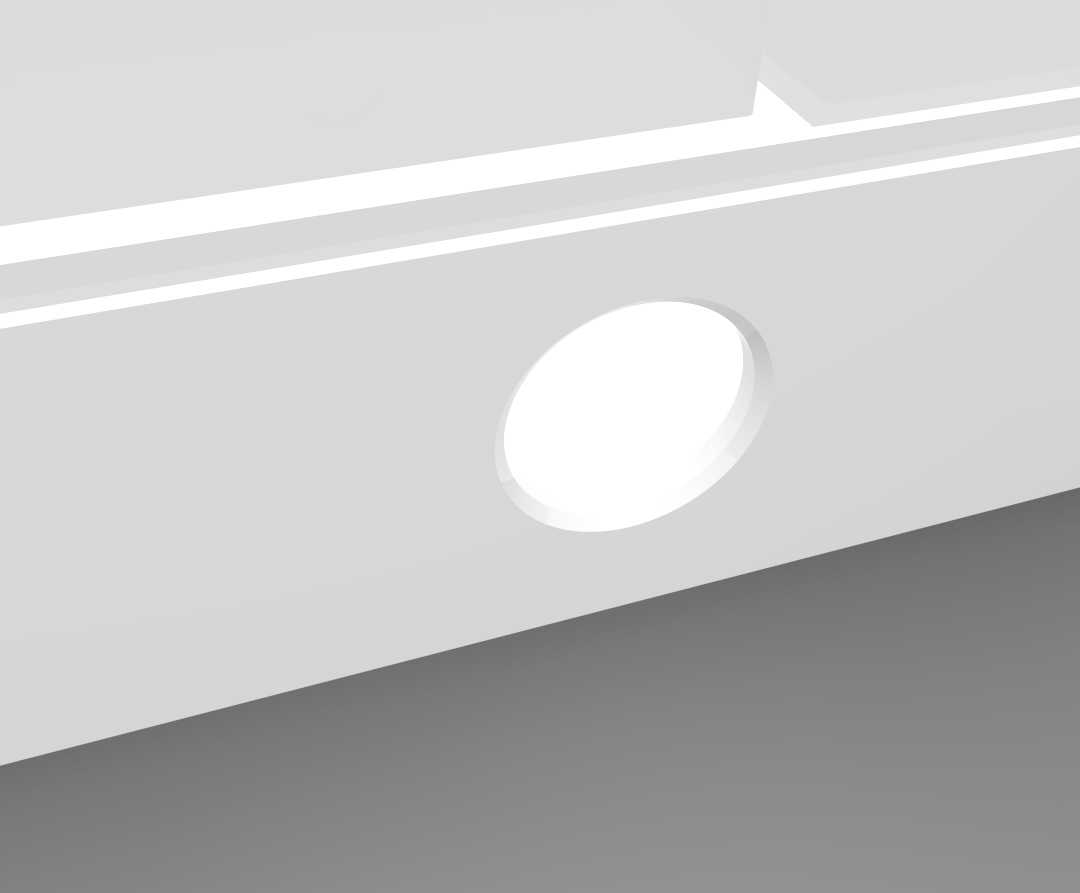

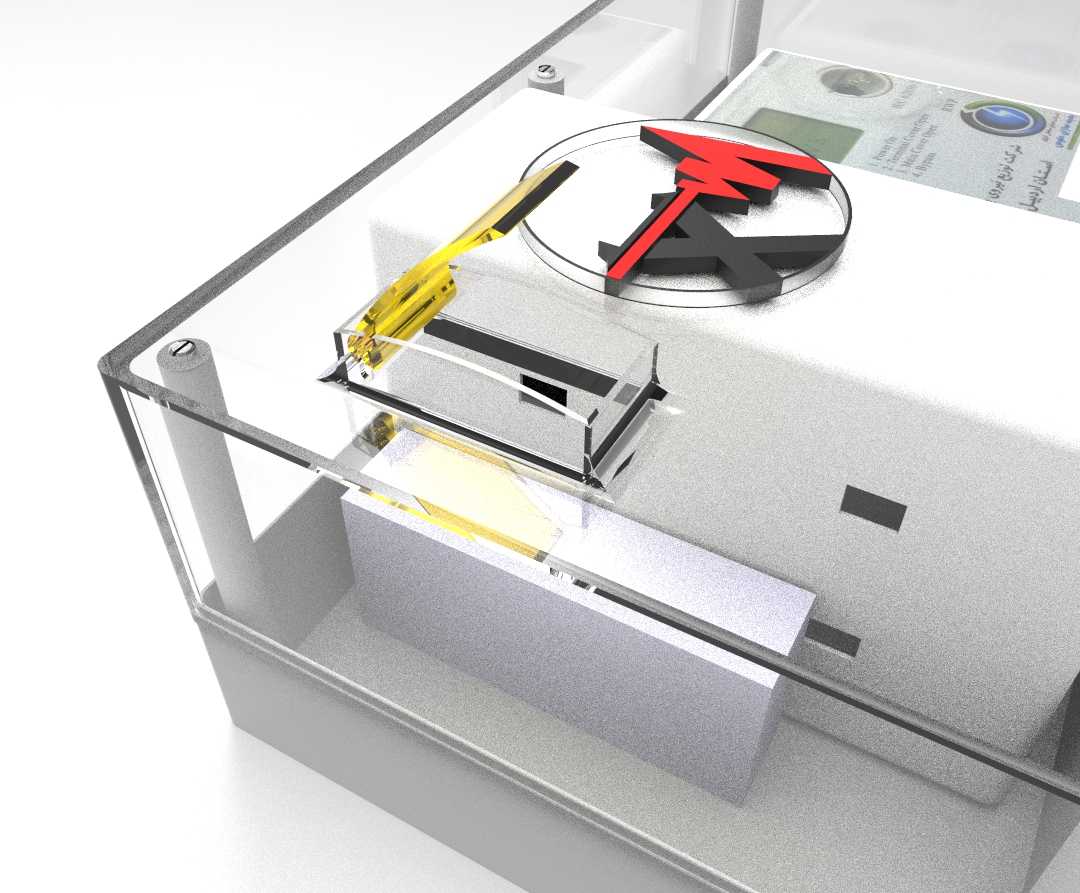

　　箱体操作区域做了分区设计，左侧设置独立的带锁操作小门，小门对应电表的开关操作手柄位置，日常运维人员可通过专用钥匙开启小门进行断电、合闸操作，无需打开整个箱盖，大幅降低运维过程中箱体密封失效的风险；透明面板内侧预留了电表安装位，安装位周边设置有标准化的安装螺孔，适配主流规格的单相电能表固定，安装位旁预留了走线槽空间，可容纳进线电缆、出线电缆的排布，电缆进出箱体的位置设置有橡胶护线圈，避免电缆外皮被金属壳体的锐边割破，同时也能封堵线缆穿孔的缝隙，减少虫类、扬尘进入箱体内部的可能。

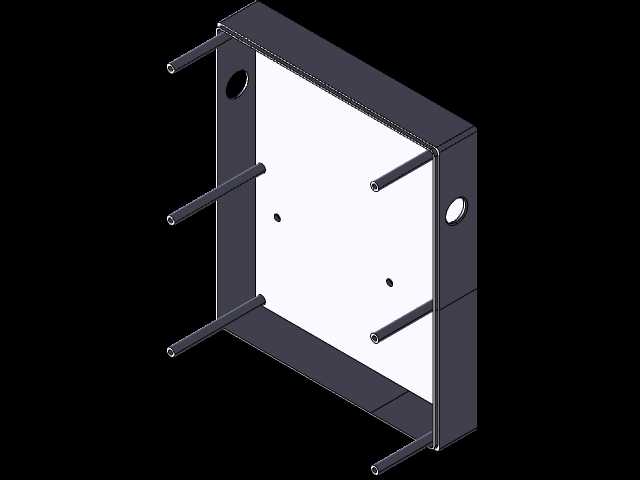

　　从安装边界尺寸来看，箱体整体深度控制在180mm以内，壁挂安装后突出墙面的距离较小，不会占用过多的公共通道空间，适合在狭窄的楼道外墙、居民楼外墙面安装；箱体后侧的安装挂孔采用上下对称的长圆孔设计，安装时可适配一定范围内的安装孔位误差，降低现场安装的对位难度，挂孔周边做了加厚补强处理，长期壁挂承重不会出现挂孔变形、箱体脱落的问题。箱体底部设置有可拆卸的冷凝水排水孔塞，当箱体内外温差产生冷凝水时，可打开孔塞排出积水，避免积水浸泡电表接线端子造成短路故障。

　　在实际使用场景中，这款箱体可同时容纳1块单相电能表与对应的进线保护开关，内部接线空间充足，接线完成后可预留足够的散热间隙，避免电表长期运行时热量积聚；箱锁采用通用的电力表箱锁结构，运维人员使用通用钥匙即可开启，无需针对单个箱体配备特殊钥匙，提升片区运维的效率。透明面板采用抗紫外线的硬质材质，长期在户外日晒环境下不会出现发黄、透明度下降的问题，可保证长达数年的清晰抄表视野，面板表面做了防刮硬化处理，日常清洁、轻微磕碰不会留下明显划痕，影响观察效果。

　　不同于全金属封闭的电表箱，这款半透明设计的箱体在满足防护要求的同时，省去了抄表时开启箱门的步骤，不管是人工上门抄表还是用户自行查看用电数据，都可以直接透过面板读取数值，大幅降低抄表工作的工作量；箱体的金属壳体部分采用户外粉末喷涂工艺，涂层附着力强，在户外日晒雨淋的环境下不会出现涂层脱落、壳体锈蚀的问题，整体使用寿命可满足电力设施长期服役的要求。安装时只需将箱体后侧的挂孔对准墙面上预先固定的膨胀螺栓，挂装后拧紧固定螺母即可完成主体安装，后续的电表接线、调试都可以在箱体内完成，接线完成后扣合透明面板并上锁，即可完成整个计量点位的防护安装。
