一次性塑料打火机整机爆炸结构三维数模

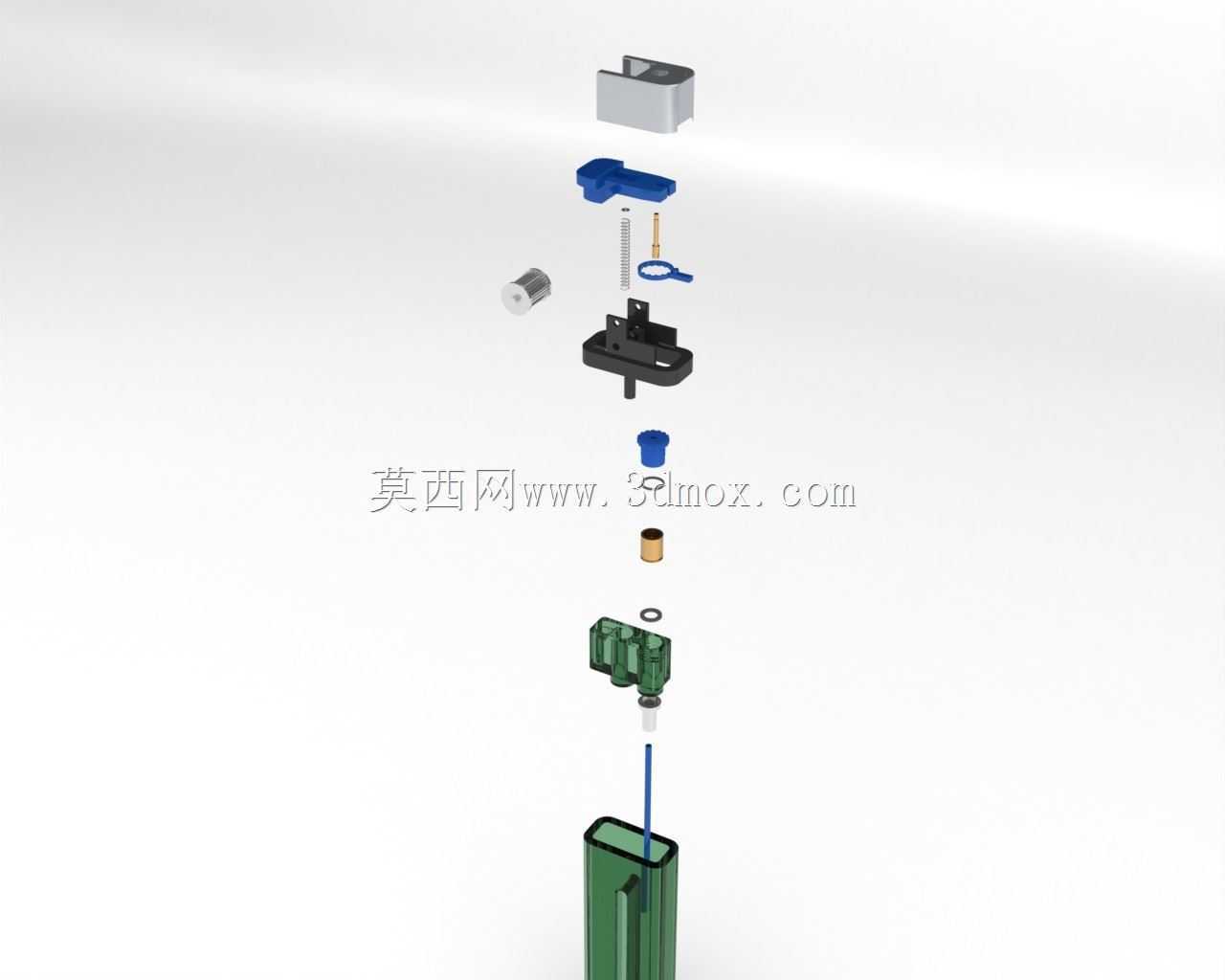

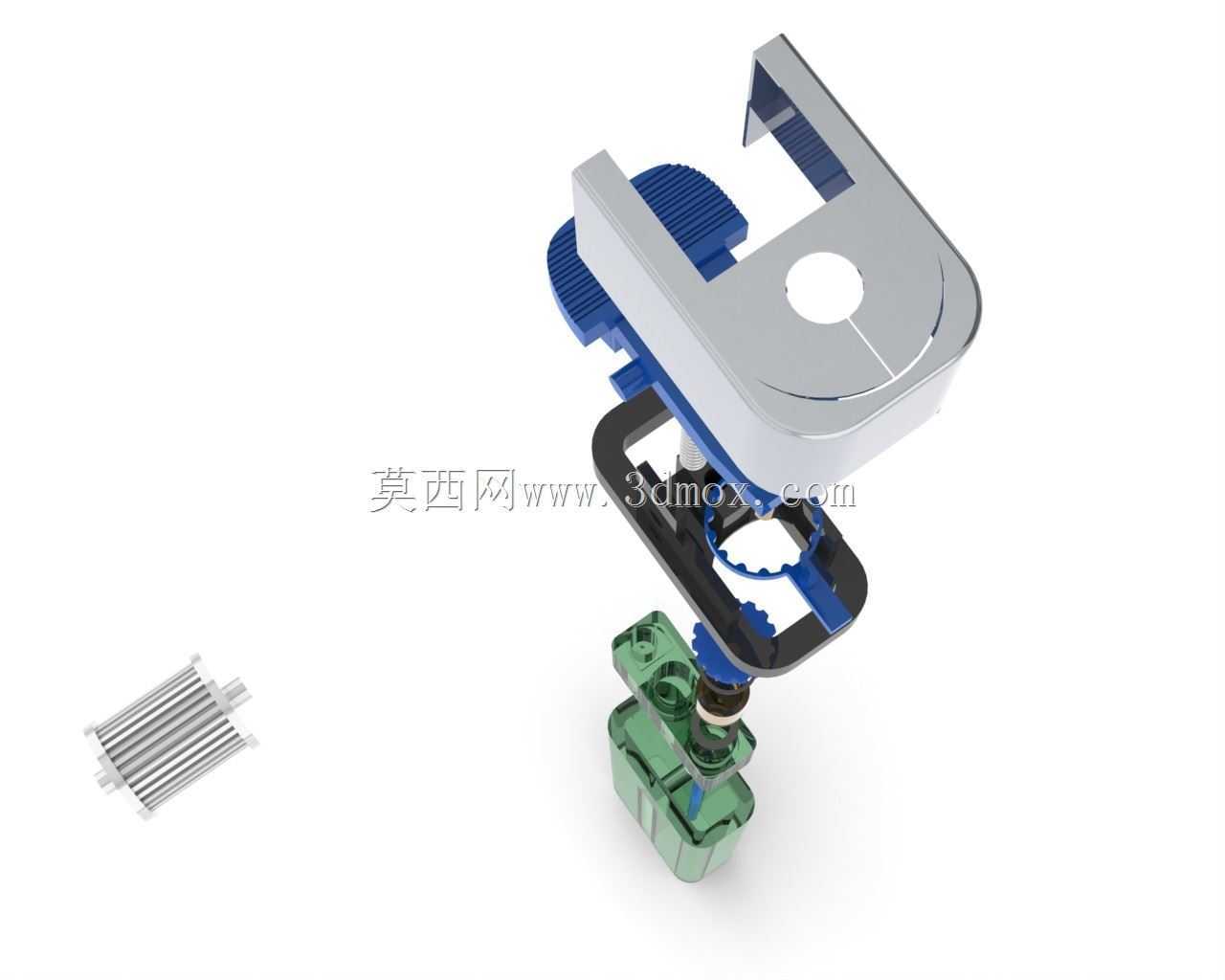

　　这套拆解状态的打火机结构数模，完整还原了日常民用按压式点火器具的全部装配层级，所有零件按实际装配轴线做了等距爆炸排布，能清晰看到从外部壳体到内部核心功能件的每一层配合关系。从实际应用场景来看，这类结构是民用便携点火器具的主流构型，广泛适配日常点烟、户外引燃、厨房辅助点火等多个场景，年产能规模极大，结构经过数十年市场验证，可靠性与成本控制都做到了民用消费品的极高水准。

　　从功能实现逻辑来看，整套结构的核心功能链路分为储气、导气、点火、引火、操控五个部分，最下方的绿色AS塑料壳体是整个产品的基座，同时承担储气腔的功能，壳体内部的空腔直接作为液化丁烷的存储舱，不需要额外嵌套储气内胆，这种设计把结构件和功能容腔合二为一，能最大程度压缩零件数量，把单台产品的物料成本压到极低水平。壳体上部的黑色安装基座是所有内部功能件的安装载体，基座上预留了多个定位卡槽与压装位，分别用来固定气阀组件、压电陶瓷单元、撬板结构与风罩，所有零件在基座上完成预装后，直接整体压入壳体上部的安装口，配合超声波焊接或者卡扣结构完成固定，装配工序极短，适配高速自动化生产线的快节拍装配要求。

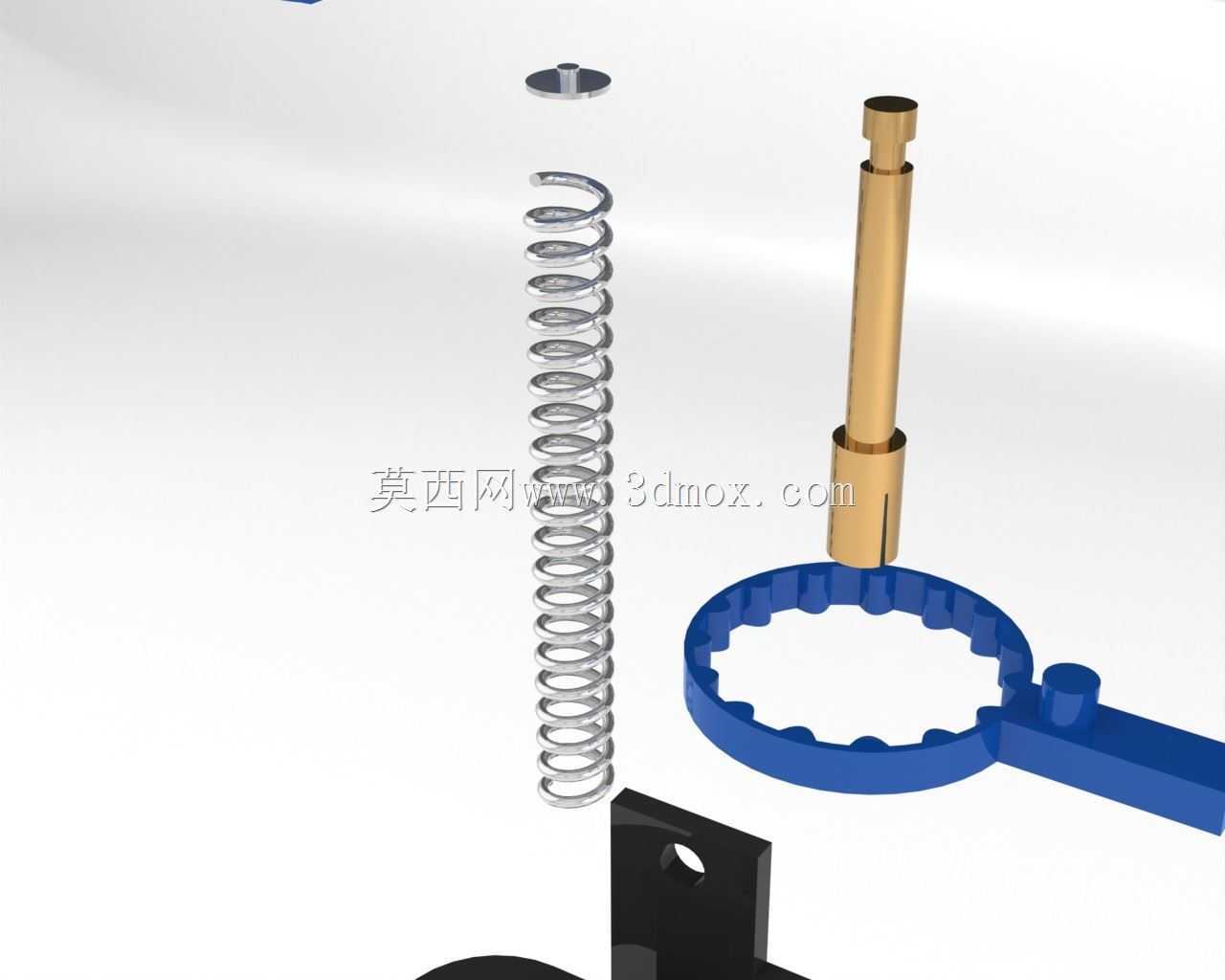

　　气路部分的设计是这类产品的核心细节，从储气腔引出的导气微孔直径控制在微米级，用来控制液化丁烷汽化后的出气流量，避免火焰过大产生安全隐患，微孔上方连接的铜质气阀杆兼顾密封与导通功能，侧面的蓝色调节环通过旋转改变阀杆的压紧程度，就能微调出气流量，实现火焰大小的调节，气阀杆顶部嵌套的橡胶密封圈在非按压状态下完全封闭气路，避免储气腔内部的气体泄漏，正常存储状态下的年泄漏量可以控制在极低水平，满足民用产品的安全存储要求。导气部分的透明引气管从气阀出口一直延伸到风罩内部的火口位置，把汽化后的丁烷精准引导到放电间隙处，避免气体扩散导致的点火失败。

　　点火单元采用的是压电陶瓷结构，被固定在黑色基座的专用安装槽内，上部的按压帽直接和用户的操作按键接触，当用户向下按压按键时，撬板结构首先带动气阀杆向上抬起，打开气路释放丁烷气体，按键继续下行到设定行程后，压电陶瓷内部的冲击机构被释放，撞击压电陶瓷块产生千伏级的瞬时高压，通过上部的金属导线把高压引导到火口位置的放电针，在放电针和气嘴之间产生电火花，瞬间引燃从气嘴流出的丁烷混合气，完成点火动作。用户松开按键后，撬板在复位弹簧的作用下回位，气阀杆向下移动封闭气路，火焰自动熄灭，整个动作行程控制在5毫米以内，按压力度经过调校保持在15牛到20牛之间，兼顾操作手感和结构可靠性。

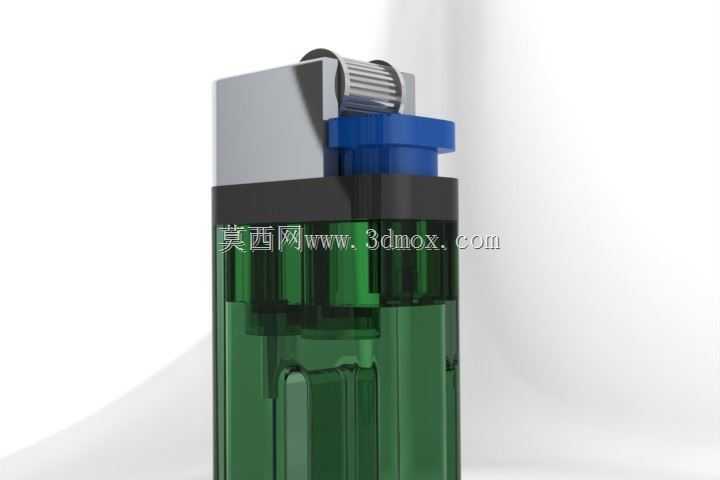

　　上部的金属风罩是直接外露的结构件，侧面开有多个进气孔，利用火焰燃烧产生的负压从侧面引入空气，和丁烷气体充分混合，保证火焰燃烧充分，同时风罩的高度刚好把火焰的根部包裹在内，在户外微风环境下能避免气流直接吹灭火焰，提升产品的环境适应性。风罩通过两侧的卡扣直接卡在黑色基座的定位槽内，不需要额外的紧固件固定，拆卸和装配都极为便捷。

　　从安装边界与尺寸配合来看，整套产品的最大外轮廓尺寸控制在25毫米宽、80毫米高、12毫米厚的范围内，刚好适配成年男性的单手握持尺寸，所有内部零件的配合公差都经过优化，塑料件之间的卡扣配合间隙控制在0.1毫米以内，金属件和塑料件的压装过盈量控制在0.05到0.08毫米之间，既不需要额外的粘接剂就能保证固定强度，又不会因为过盈量过大导致塑料件在压装过程中开裂。所有运动部件的活动行程都预留了0.2毫米的安全余量，避免长期使用后塑料件产生蠕变导致的动作卡滞，复位弹簧的丝径、中径和有效圈数都经过匹配，保证在-10℃到40℃的常规使用温度区间内，弹簧力不会出现明显衰减，按键可以正常复位。

　　在结构设计的细节处理上，所有塑料件的转角位置都做了R0.3以上的圆角过渡，避免注塑过程中产生应力集中，同时也能提升产品握持的手感，不会出现锋利的边角划伤用户。储气腔的壁厚控制在1.2毫米，既可以承受内部液化丁烷的饱和蒸气压，又不会因为壁厚过大导致材料浪费，壳体底部预留的注塑浇口位置做了平整处理，不会出现凸起影响产品放置的平稳性。压电陶瓷单元的外部做了绝缘包裹，避免高压电通过金属壳体传导到用户手部产生触电感，虽然瞬时高压的电流极小不会产生安全风险，但绝缘处理能彻底消除用户使用时的触感异常。这套数模把所有零件的配合关系、安装定位、运动行程都做了1:1还原，没有做结构简化，不管是用来做民用点火器具的结构参考，还是做消费品装配工艺的教学演示，都能提供完整的结构细节支撑，也能作为小型按压式机构的设计参考，其撬板联动、行程触发的结构逻辑，可以迁移到很多小型手动操控的民用产品结构设计中。
