致敬工程师主题行星齿轮旋转展示摆件

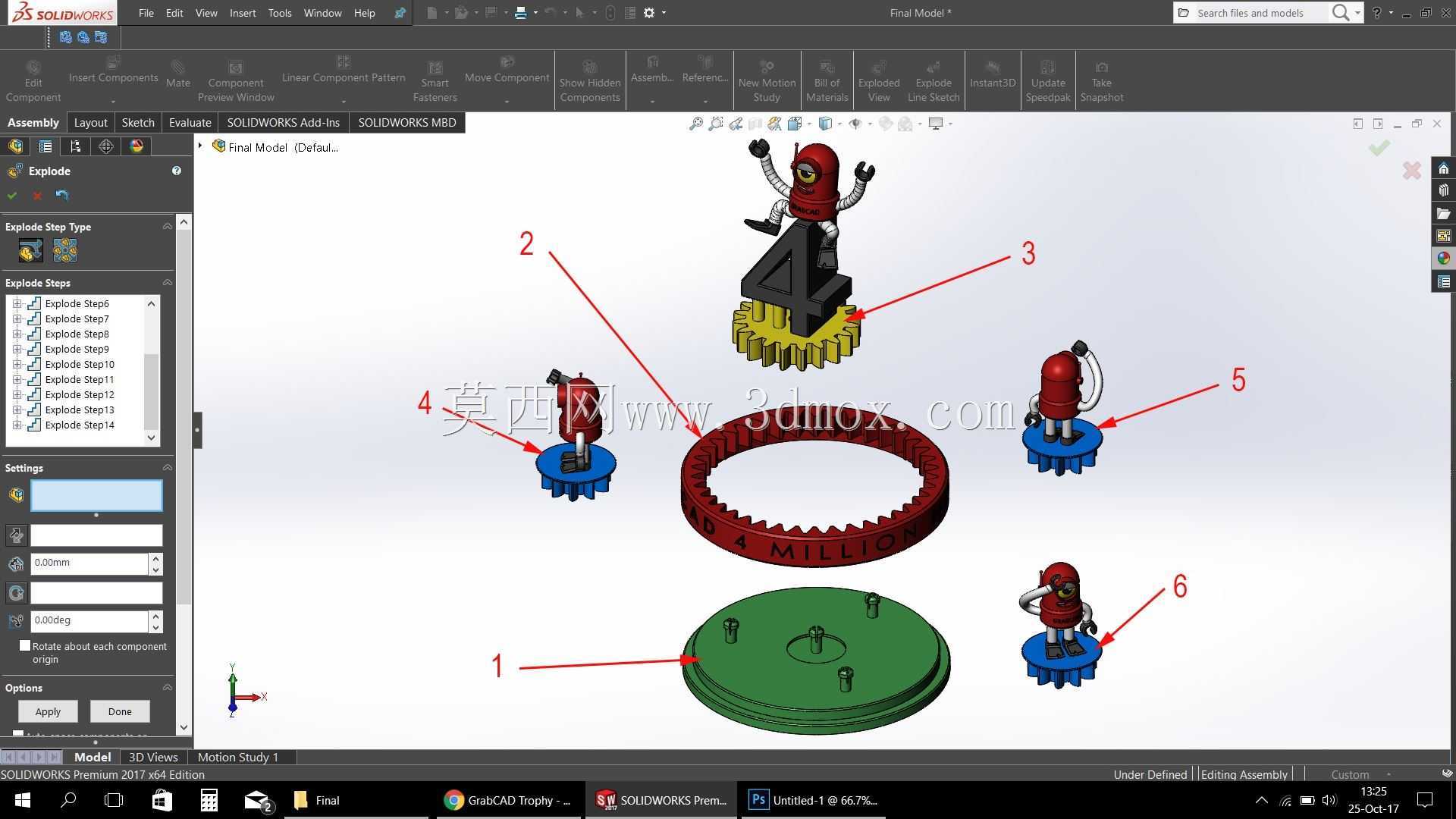

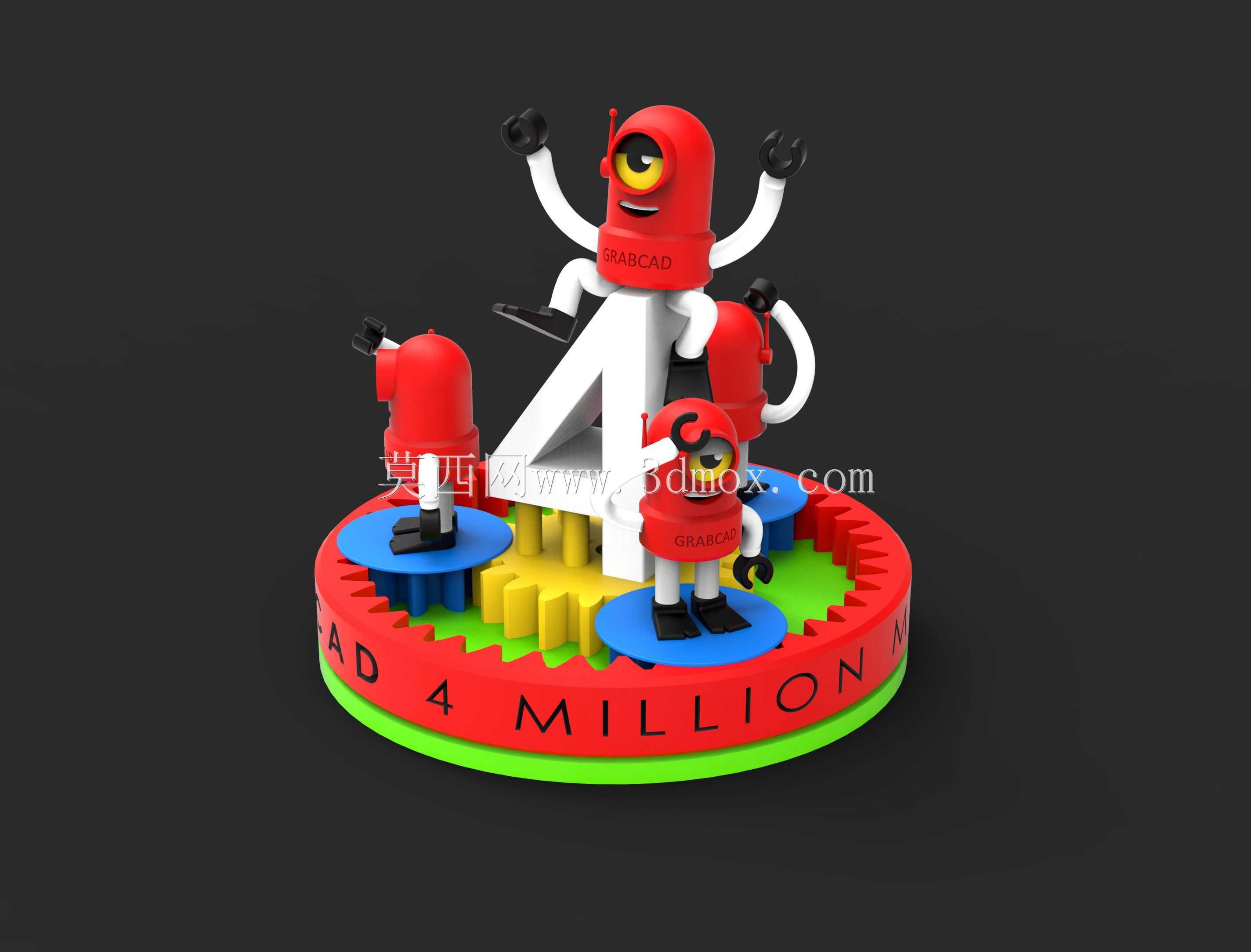

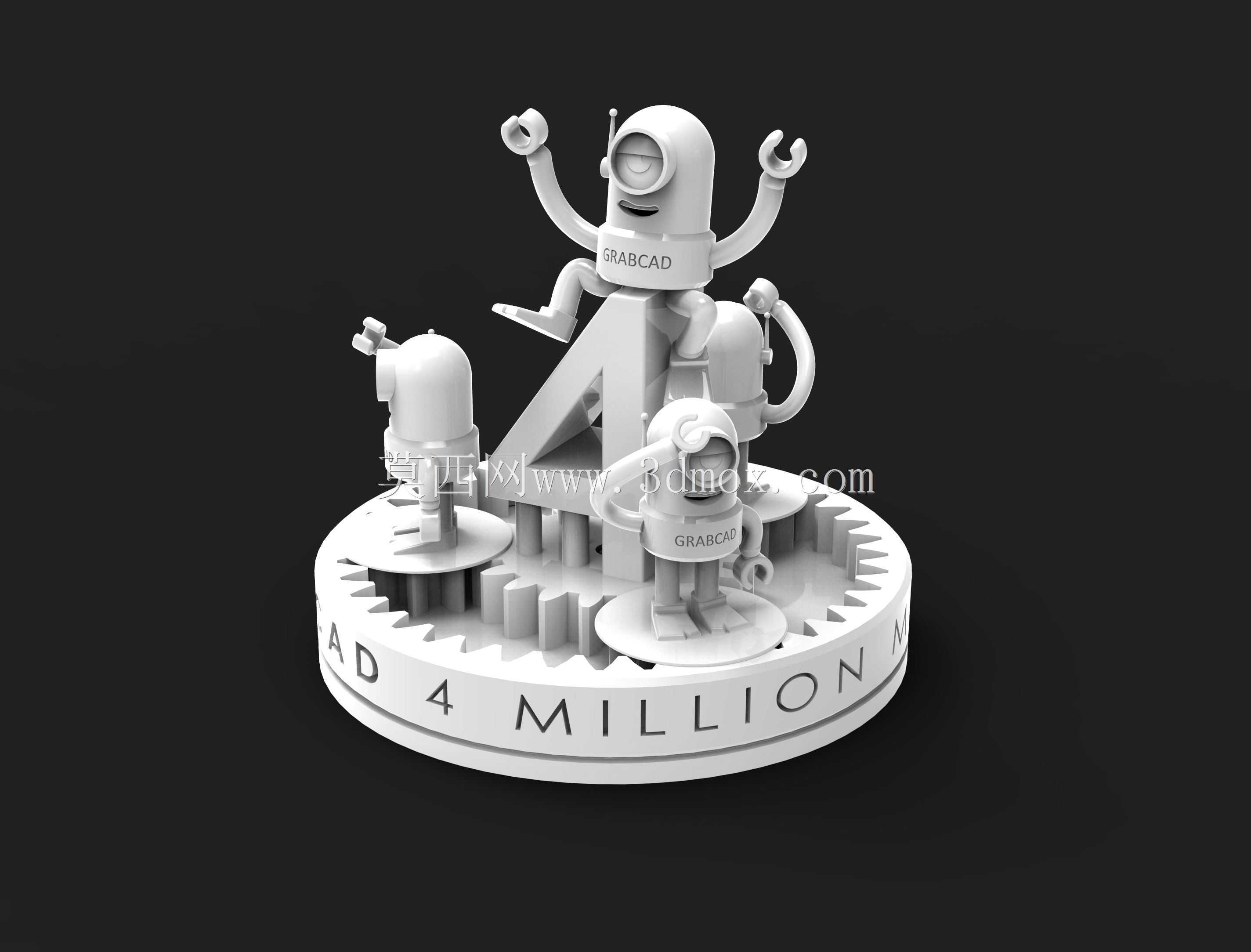

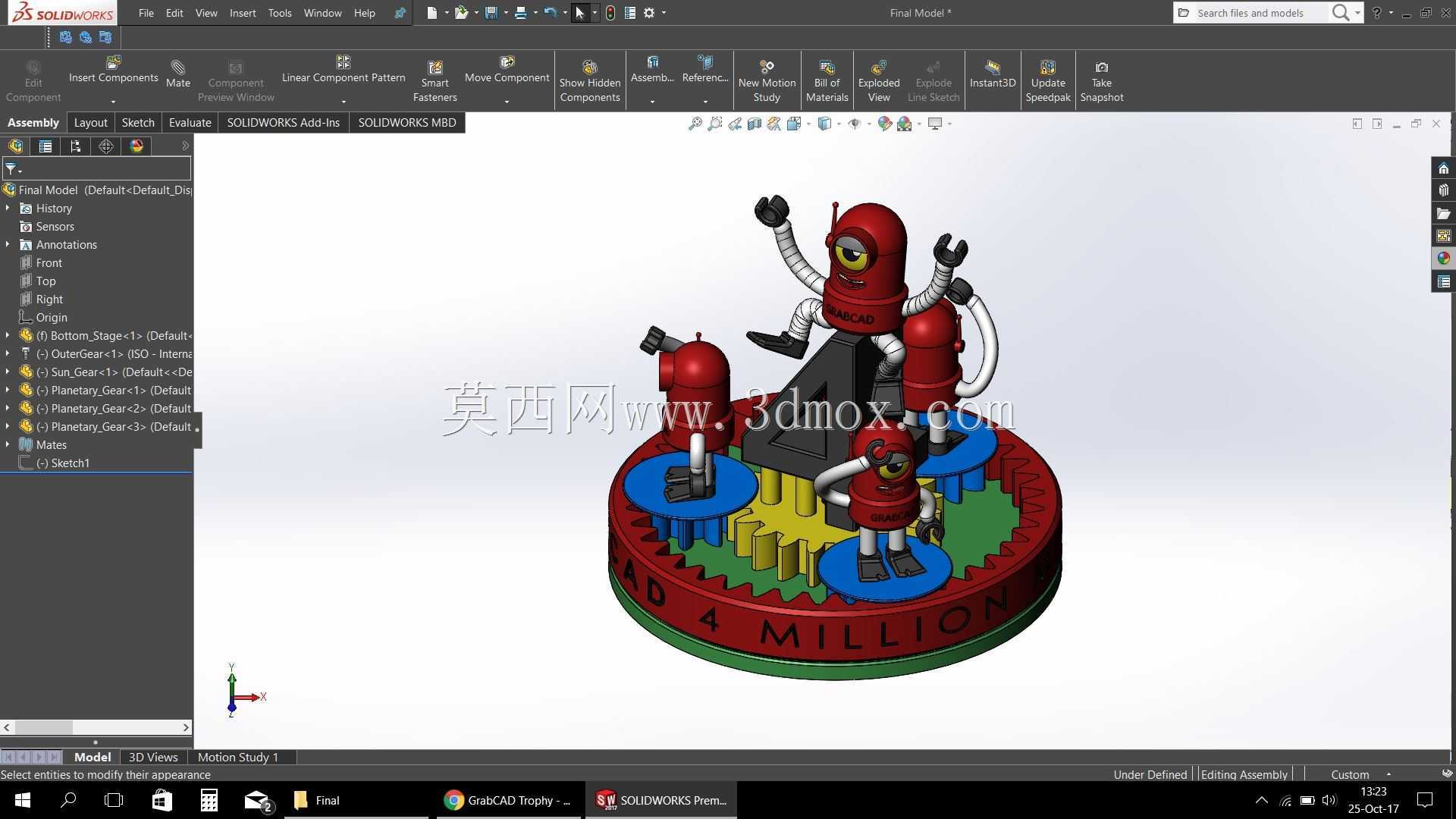

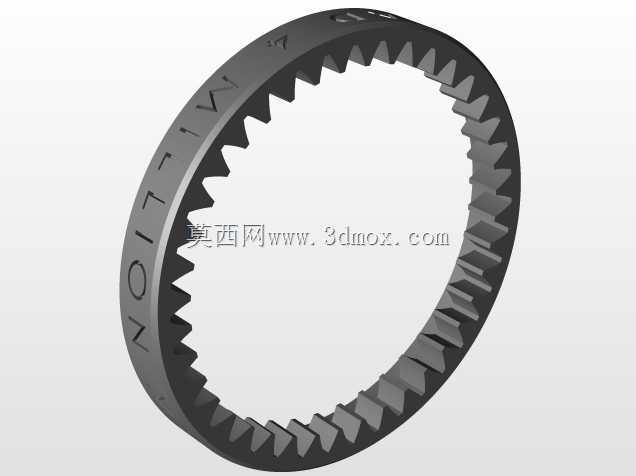

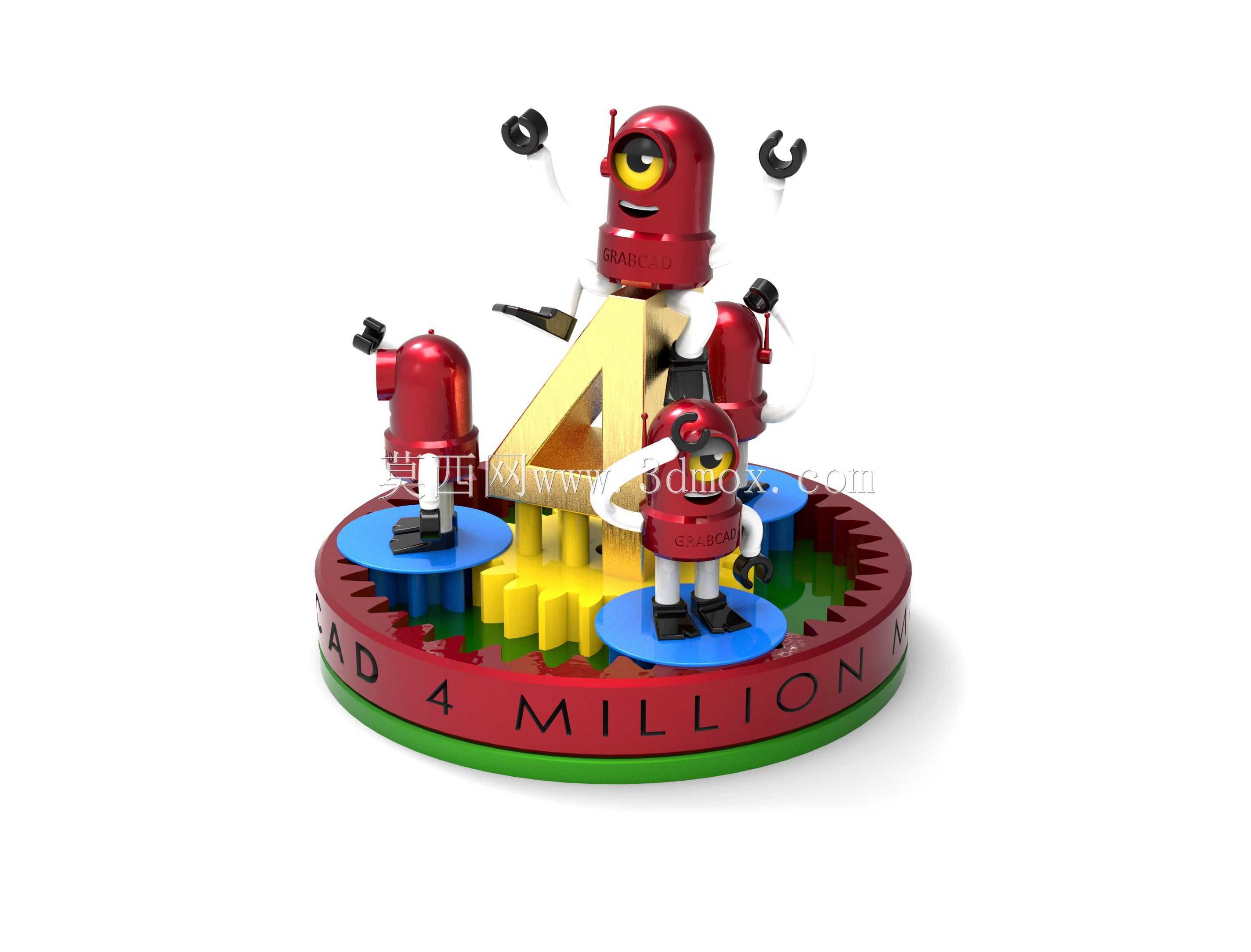

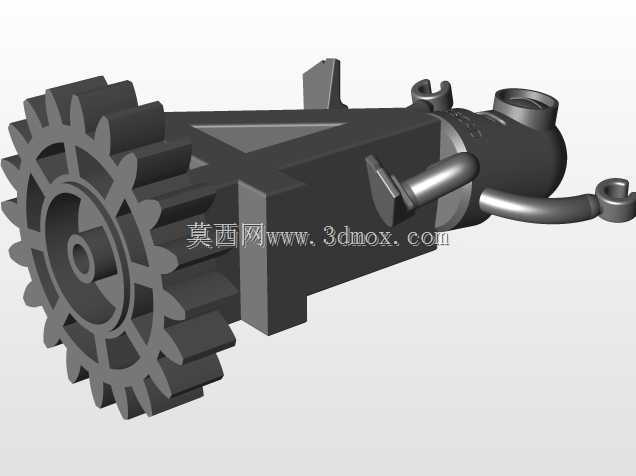

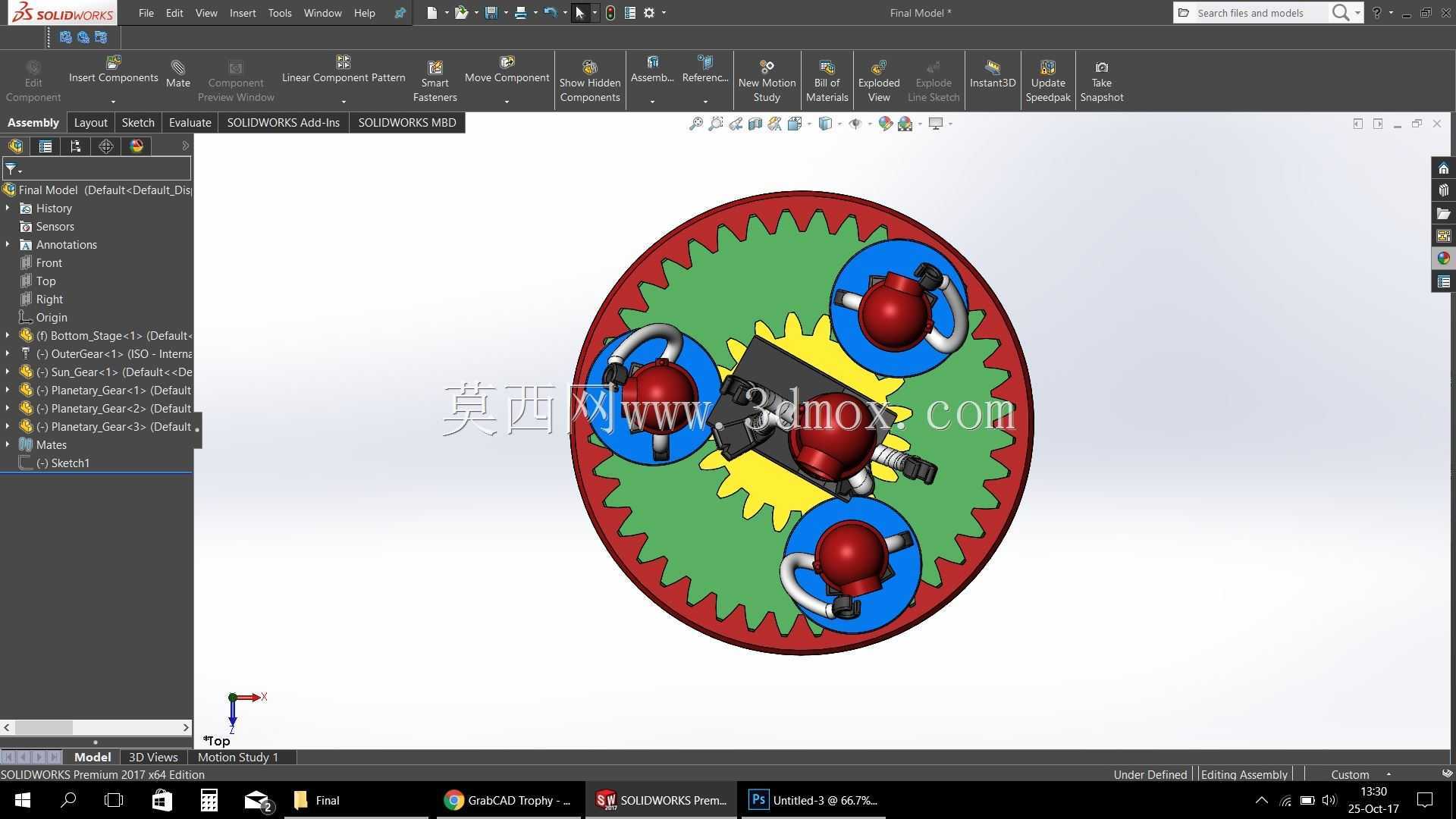

　　这款行星齿轮结构的创意摆件，核心采用NGW型行星轮系布局，内齿圈作为固定基座，中心太阳轮与三个均布的行星轮做啮合传动，三个行星轮轴上分别搭载造型一致的卡通形象构件，顶部中心位置设置数字造型的固定支座，支座上搭载同系列的主形象构件。整套结构的传动逻辑经过公差匹配优化，所有齿轮的齿侧间隙控制在0.1-0.2mm区间，既保证手动拨动时的转动顺滑度，又不会出现啮合卡滞或者回程间隙过大导致的晃动问题，转动过程中三个行星轮上的构件会沿着内齿圈做公转，同时自身随行星轮做自转，形成轮流朝向不同方向的动态效果，契合致敬从业者的设计主题。从实际应用场景来看，这类结构既可以作为桌面创意陈设品，用于工业设计工作室、机械研发部门的办公场景装饰，

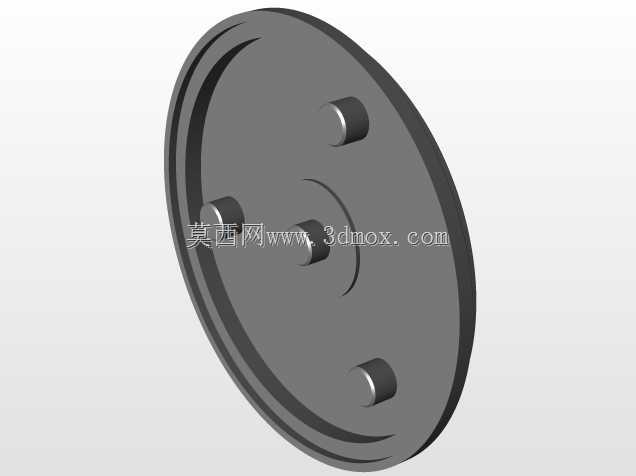

　　也可以作为机械原理教学的具象演示教具，帮助初学者直观理解行星轮系的传动比关系、运动轨迹特点，相比纯理论的示意图纸，实体结构的动态演示能更清晰地展现周转轮系中固定件、主动件、从动件的运动逻辑。设计过程中优先考虑了3D打印的成型可行性，所有构件均做了无倒扣的结构拆分，打印时无需额外添加支撑结构就能完成成型，减少后期打磨修整的工作量；齿轮的齿形采用标准渐开线圆柱直齿设计，模数统一选用1.5模，压力角20度，齿顶高系数取标准值1，保证啮合过程中传动平稳，不会出现根切或者齿顶干涉的问题。整套摆件的外轮廓边界控制为200mm×200mm×200mm的立方体空间内，放置在桌面时不会占用过多的置物空间，底部的内齿圈基座做了1.5mm厚度的环形凸边，

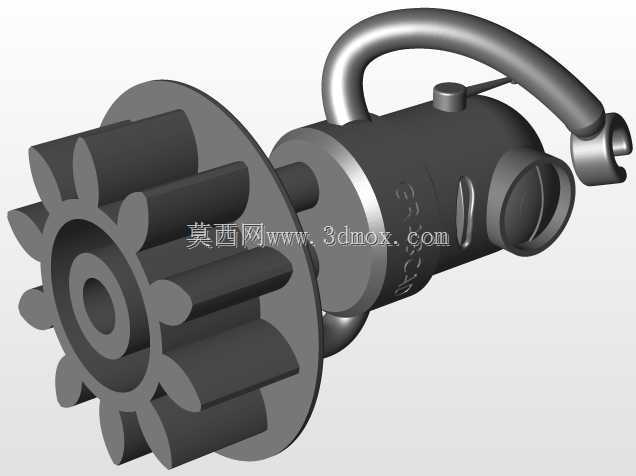

　　既增加了放置时的接触面积提升稳定性，也能避免齿轮啮合过程中可能出现的润滑脂溢出污染桌面。结构上没有额外设置独立的驱动构件，手动拨动任意一个行星轮或者中心太阳轮就能带动整套轮系运转，操作门槛低，不需要额外的电路或者动力组件，纯机械结构的可靠性更高，长期放置也不会出现电子元件老化失效的问题。三个行星轮上的安装平台做了直径40mm的圆形定位凸台，对应的卡通形象构件底部预留了同尺寸的定位凹槽，安装时直接卡入即可完成装配，不需要额外的粘接或者紧固件连接，方便后期拆分更换不同的造型构件，拓展摆件的主题适配性。中心支座的数字造型构件与太阳轮轴采用过盈配合连接，装配后不会随轮系转动，始终保持固定朝向，作为整个摆件的视觉中心，

　　平衡三个公转构件带来的视觉动感。所有构件的壁厚均控制在2mm以上，满足FDM以及光固化3D打印的最小壁厚要求，打印成型后不会出现薄壁变形或者结构强度不足的问题，日常拿取挪动时也不容易出现断裂损坏。轮系的传动比经过匹配计算，手动拨动一圈内齿圈对应的行星轮公转角度为120度，刚好实现三个构件轮流朝向正前方的视觉效果，转动过程中没有明显的顿挫感，齿轮啮合的噪音控制在极低水平，在安静的办公环境下使用也不会产生干扰。
