可抽拉拓展式多功能简易滑台结构设计

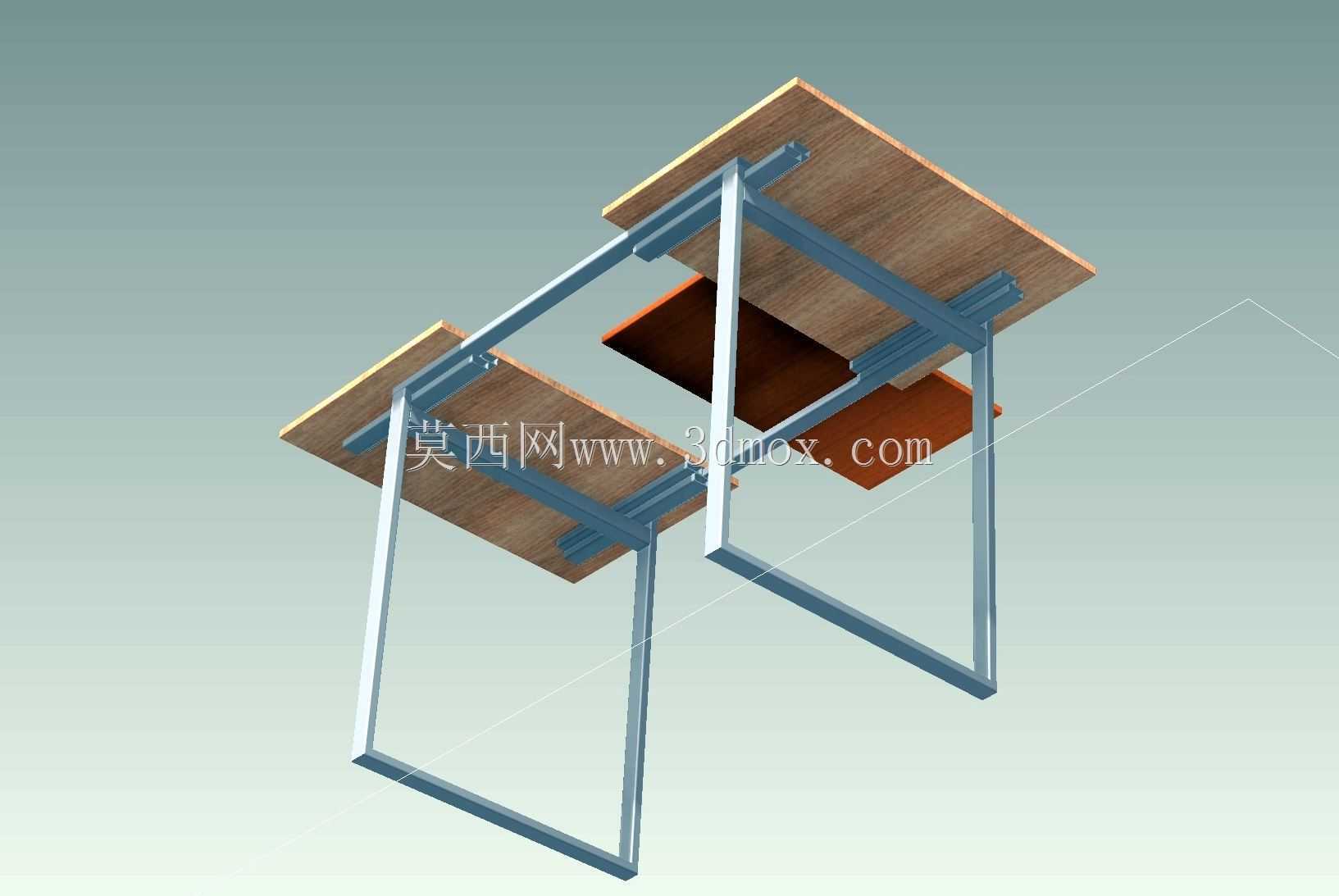

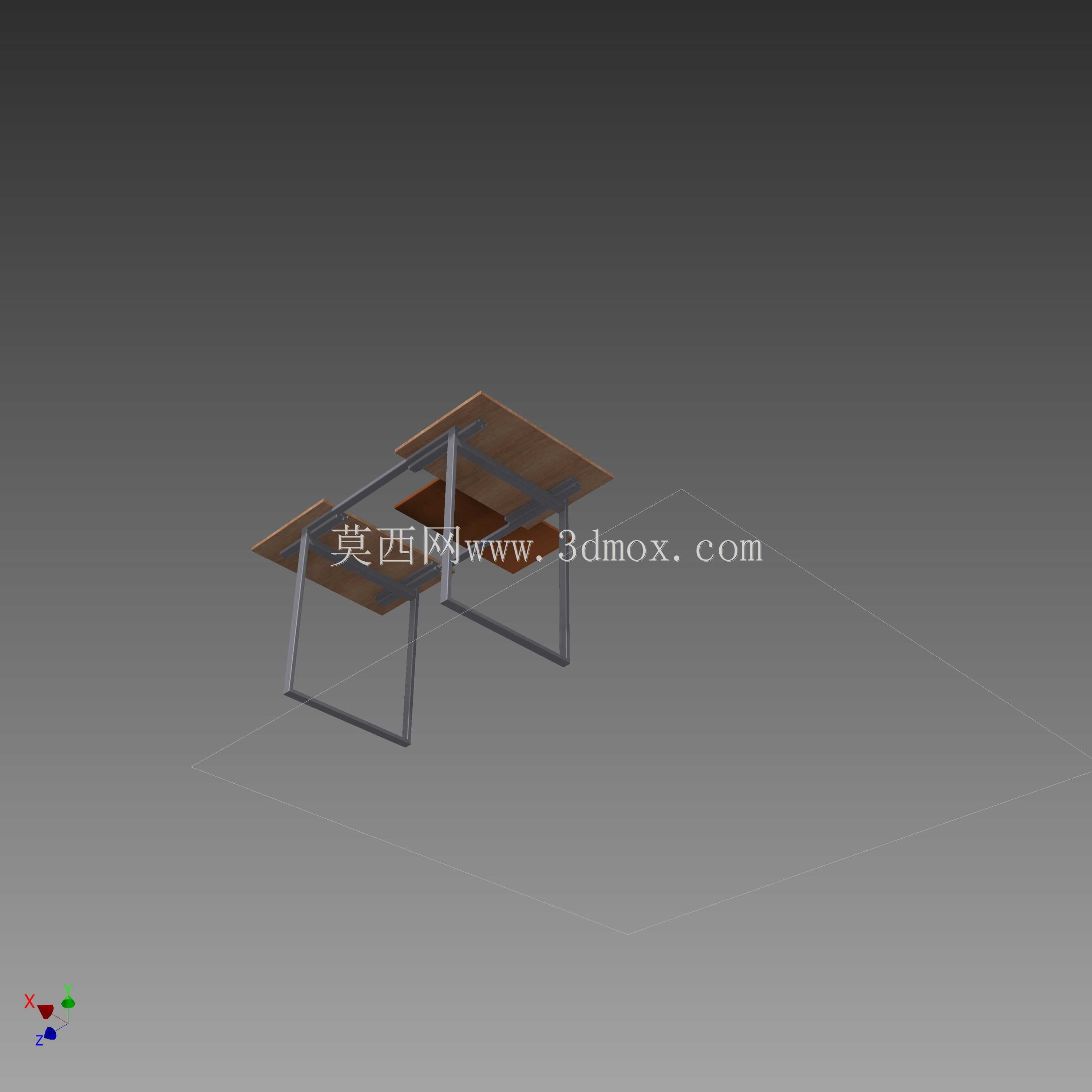

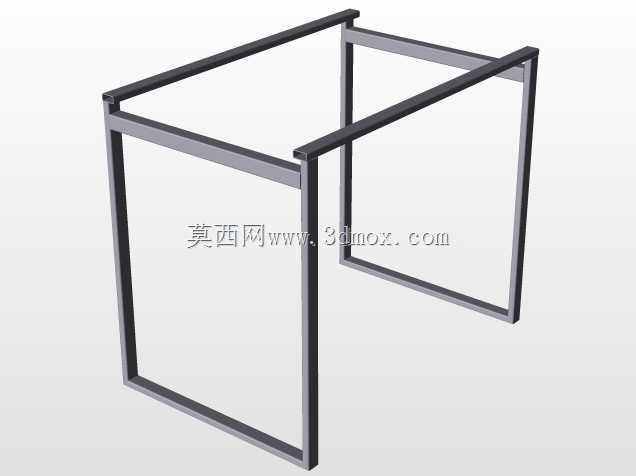

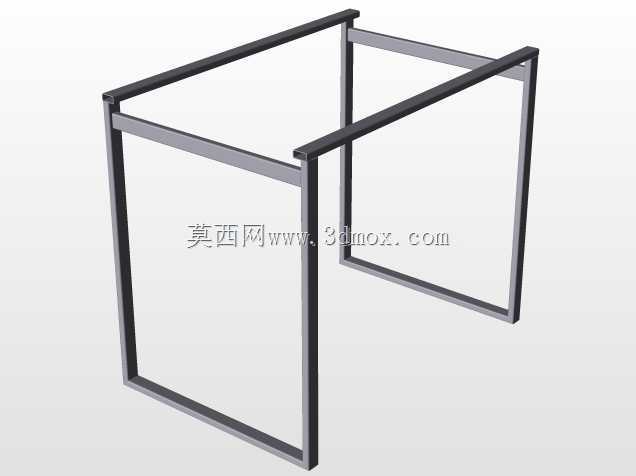

　　这款可拓展式滑台结构，最初的设计出发点是解决小空间场景下操作台使用面积不足的痛点，在日常的工装辅助、临时物料摆放、轻型作业支撑场景中，固定尺寸的工作台往往面临闲置时占空间、使用时面积不够的矛盾，而这款结构通过滑动副的设计，刚好平衡了空间占用与使用需求的冲突。从结构逻辑上看，整个滑台采用双侧平行导轨作为滑动支撑载体，导轨选用矩形截面的冷拉型钢加工，滑动副配合间隙控制在0.2mm到0.3mm之间，既保证抽拉过程的顺畅无卡滞，又避免间隙过大导致拓展台面伸出后出现晃动感，导轨的固定端与主台架的方钢支撑腿采用焊接连接，连接位置做了三角加强筋处理，能够承受拓展台面满载时的倾覆力矩，不会因为单侧承重出现台架变形的问题。

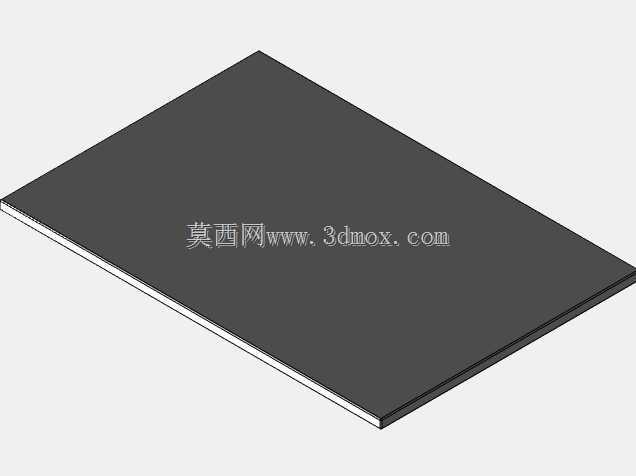

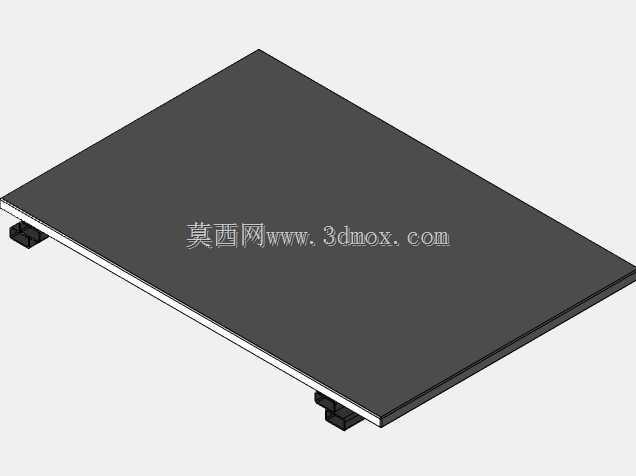

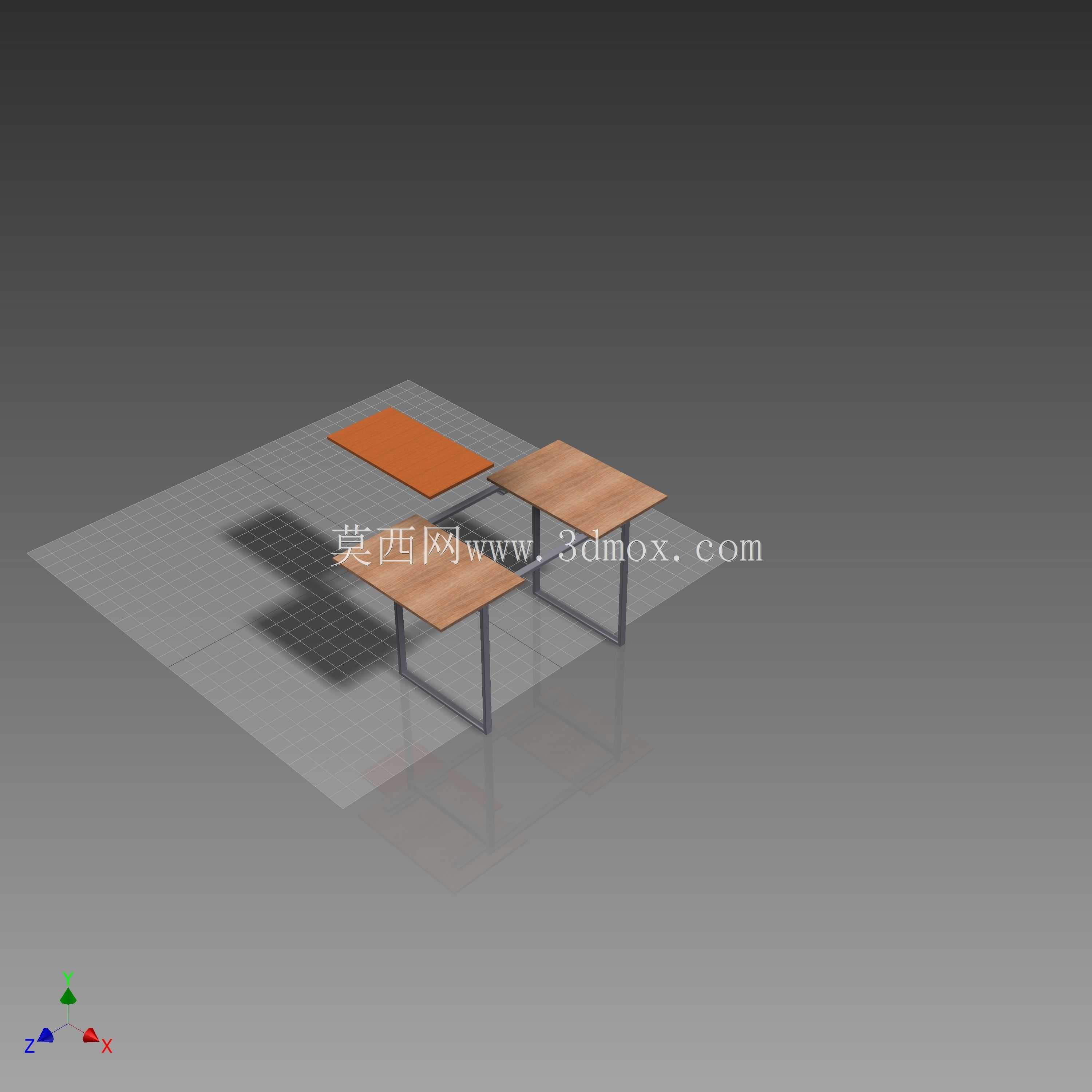

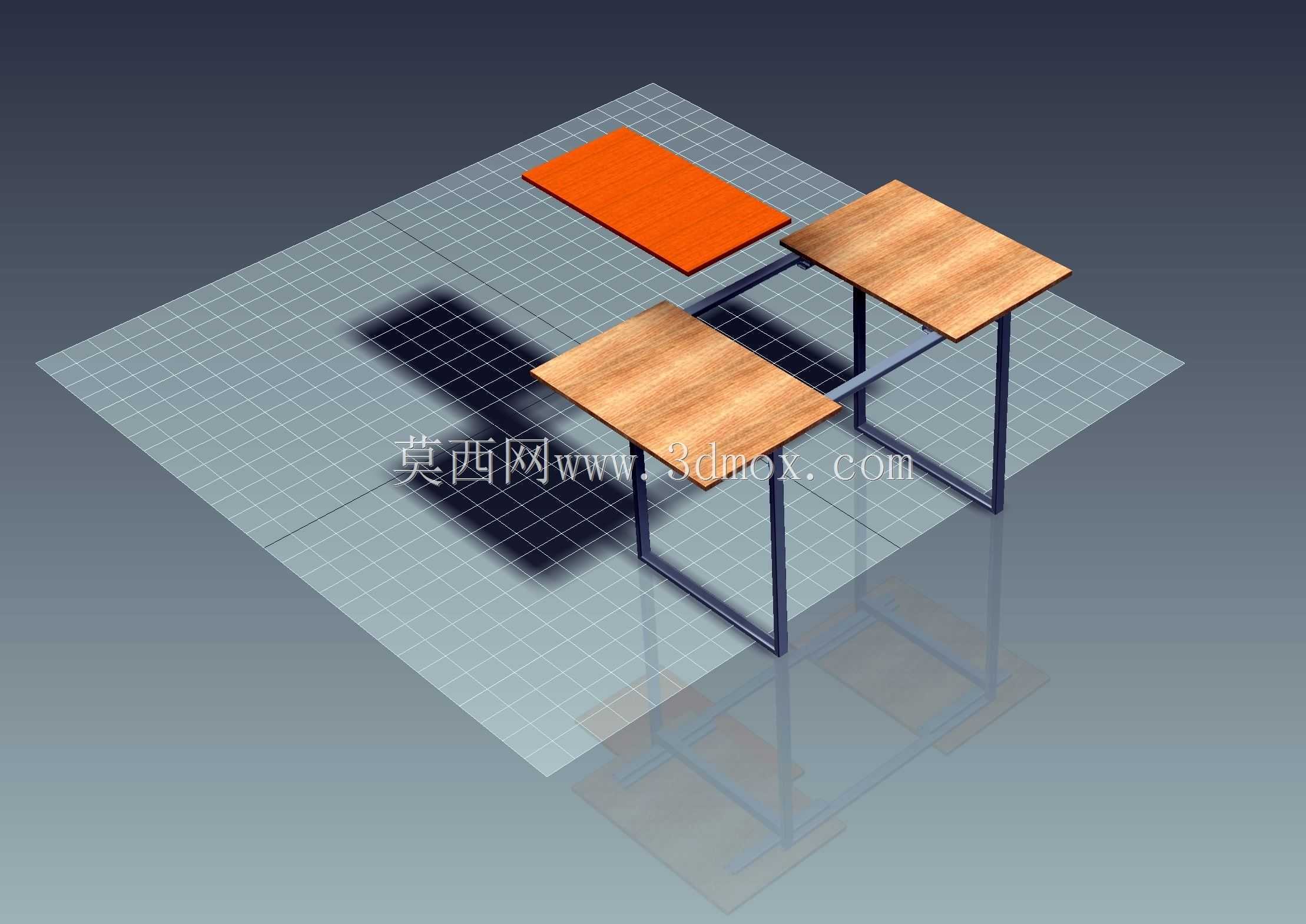

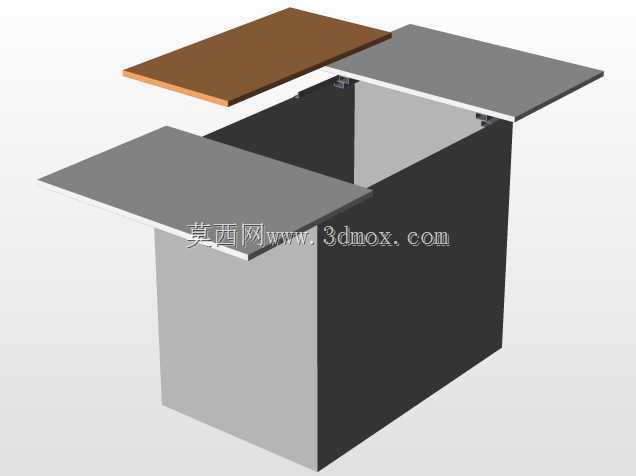

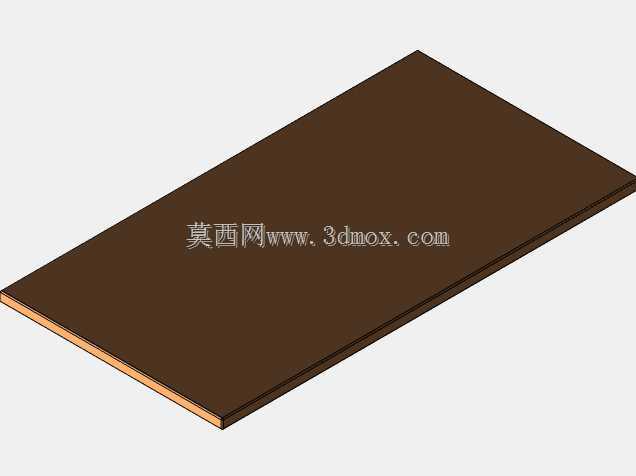

　　台面部分分为固定主台面与可抽拉拓展台面两个部分，固定主台面采用多层实木板贴防火面层的结构，厚度为25mm，边缘做了圆弧倒边处理，避免作业过程中磕碰划伤，拓展台面的尺寸与主台面预留的抽拉空腔完全匹配，抽拉到位后，拓展台面的上表面与主台面保持齐平，平面度误差控制在0.5mm以内，能够满足轻型装配、物料临时放置、图纸摊开查阅等使用需求，不会因为台面高低差影响物品放置的稳定性。在安装边界上，整个滑台处于完全收拢状态时，整体占地尺寸与常规小型工作台一致，能够放置在工位角落、设备旁侧的空余位置，不需要预留过大的安装空间，当拓展台面完全抽出后，整体使用面积能够达到收拢状态的1.6倍左右，抽拉行程通过导轨端部的限位块进行硬限位，

　　避免抽拉过度导致拓展台面从导轨中滑脱，限位块采用聚氨酯材质，在抽拉到行程终点时能够起到缓冲作用，减少金属碰撞产生的噪音与结构冲击。支撑结构方面，拓展台面的外端设置有独立的可折叠支撑腿，当台面抽出到位后，支撑腿可以向下翻折垂直于地面，支撑腿底部设置有可调橡胶脚垫，能够根据地面的平整度调整支撑高度，保证拓展台面的承重能力，当需要收拢台面时，只需要将支撑腿向上翻折卡入台面底部的卡扣中，就可以顺畅将拓展台面推回主台架内部，整个操作过程不需要额外工具，单人即可在数秒内完成拓展或收拢操作。从实际应用场景来看，这类滑台结构不仅可以作为车间工位的辅助操作台使用，也可以适配小型仓储区域的分拣台、实训场地的临时作业台、甚至办公场景下的拓展工位桌使用，

　　结构本身没有复杂的传动部件，日常维护只需要定期在导轨滑动面涂抹少量润滑脂，就可以保证长期使用的顺畅性，整体结构的承重设计按照均匀承载100kg的标准校核，固定主台面部分的承重可以达到150kg，能够满足绝大多数轻型作业的承载需求。在设计过程中，特意规避了复杂的锁止结构，拓展台面抽拉到位后，依靠支撑腿的垂直受力以及导轨的摩擦力就可以实现位置固定，不需要额外设置锁扣、插销等部件，减少了故障点，也降低了加工装配的难度，所有的金属结构件表面都做了喷塑处理，能够适应车间多粉尘、少量油污的使用环境，不会轻易出现锈蚀、掉漆的问题，台面的防火面层也能够抵御少量的焊渣飞溅、溶剂泼溅，延长整体的使用寿命。整个结构的连接节点全部采用可拆卸的螺栓连接设计，除了导轨与主架的焊接位置外，台面、支撑腿、脚垫等部件都可以单独拆卸更换，后期维护成本极低，在建模过程中，所有的配合面都预留了合理的装配公差，不需要二次修配就可以完成整体组装，适合批量加工生产，也方便用户根据自身的使用需求调整台面材质、支撑腿高度等参数，适配不同的使用场景。
