重型车辆舱门用可拆卸式合页铰链结构

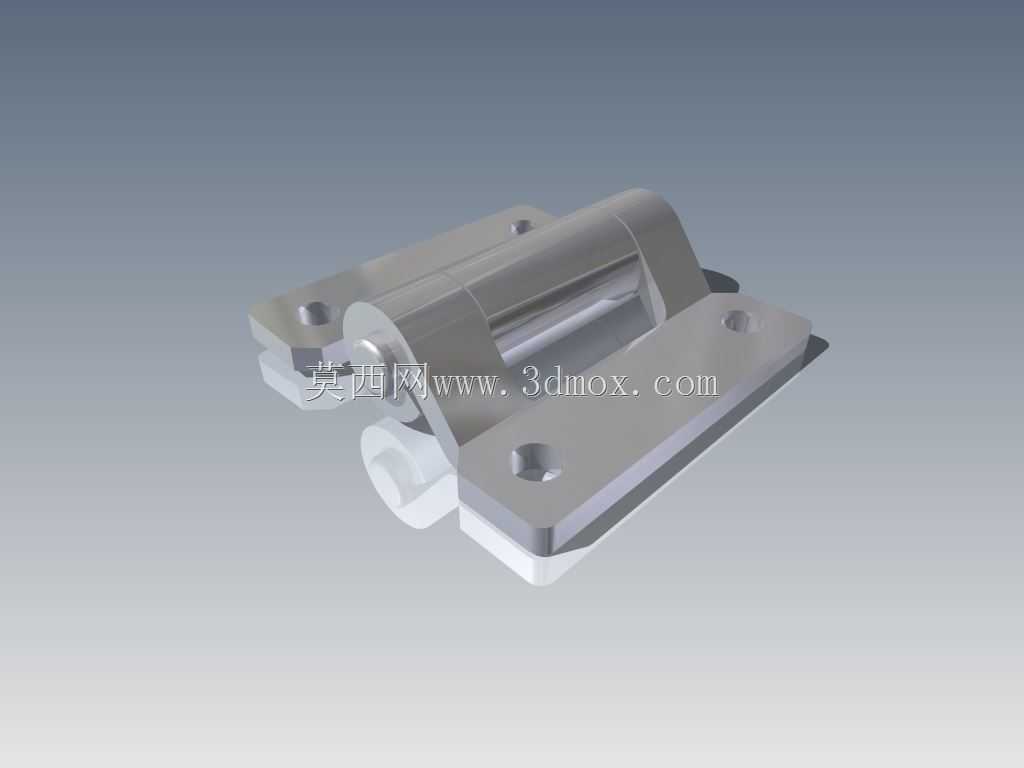

　　这类铰接结构主要应用在重型运输车辆的侧开式舱门、工具箱门以及尾板连接部位，日常作业中需要反复承受开合带来的交变载荷，同时还要应对户外行驶过程中的泥水、盐雾、振动冲击等复杂工况，因此结构设计上优先考虑连接可靠性与拆装维护的便捷性。从结构组成来看，整套铰链分为左右对称的两个安装基座与中间的铰接销轴部分，安装基座采用带安装孔的平板式结构，每个基座上设置三个沉头安装孔，孔位分布避开了基座的应力集中区域，安装时可以通过螺栓直接固定在舱门与门框的安装面上，不需要额外焊接固定，方便后期损坏后单独更换配件，降低运维成本。中间的铰接段采用加粗的销轴配合轴套结构，销轴与基座的连接部位做了限位处理，避免开合过程中销轴窜动脱出，

　　轴套预留了足够的润滑脂存储间隙，长期使用过程中可以定期加注润滑脂降低转动磨损，延长整体使用寿命。设计过程中首先考虑的是安装边界的适配性，基座的平板厚度根据重型车辆舱门的常用板材厚度做了匹配，安装后基座与门板表面完全贴合，不会出现突出的棱角，避免人员上下车时剐蹭，同时铰接转动的间隙控制在合理范围，既保证开合过程无卡滞，也不会因为间隙过大导致舱门行驶中出现异响晃动。从功能特性上看，这种对称式双铰链配合使用的结构，相比单页铰链可以承受更大的垂向载荷，即使舱门挂载了备用工具或者附属配件，也不会出现铰链变形导致的舱门下坠问题。铰接转动角度覆盖了车辆舱门常用的0到180度开合范围，完全打开时舱门可以贴合到车身侧面，不会占用通道空间，

　　方便装卸货物或者检修舱内部件。结构的受力路径做了专门优化，开合过程中的载荷从安装孔传递到基座加强筋位置，再分散到整个铰接段，不会出现局部应力集中导致的断裂问题，基座与铰接段的过渡位置采用大圆角过渡，避免热处理或者冲压加工过程中出现应力裂纹。实际选型应用时，需要注意安装面的平面度公差，如果安装面存在局部凸起，会导致基座安装后出现翘曲，进而影响销轴的同轴度，造成开合卡滞，因此安装前需要对安装位置的焊接凸起、油漆残留做打磨处理，保证安装面平面度控制在0.2mm以内。螺栓紧固时需要按照对角顺序逐步拧紧，避免单侧受力导致基座偏移，紧固完成后需要手动测试开合顺畅度，确认无卡滞、异响后再做最终的防松处理。这类铰链除了运输车辆领域，

　　也可以适配在重型设备的检修门、工业柜体的箱门等场景，只要安装尺寸与载荷要求匹配，都可以直接选用，不需要额外做结构修改。建模过程中对各个配合面的公差做了合理设定，安装孔的位置度公差控制在0.1mm以内，销轴与轴套的配合采用间隙配合，既保证转动灵活，也不会出现过大的旷量，所有棱边都做了倒钝处理，避免加工或者安装过程中划伤操作人员。
