半透明蓝壳便携U盘结构设计

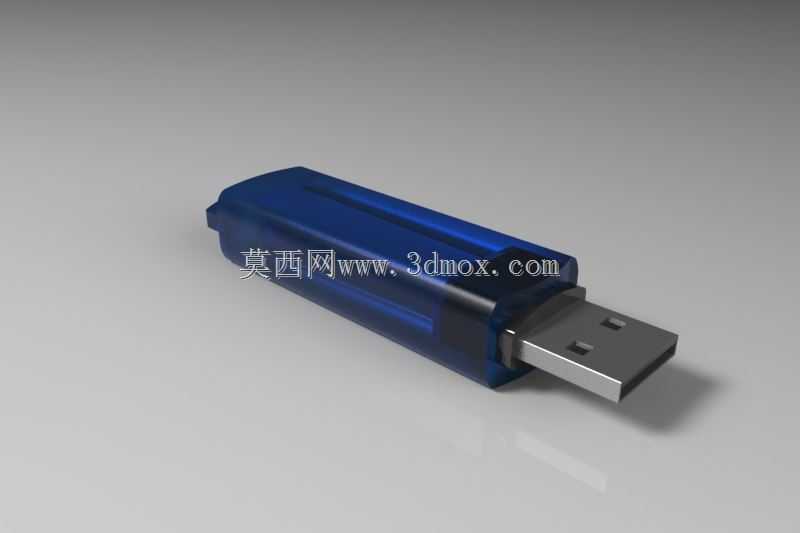

　　这款便携存储设备的三维结构设计，首先围绕日常高频使用场景做了边界约束，整体外形采用长条形圆角过渡方案，握持段的截面尺寸控制在单手握持舒适区间，不会出现硌手或者滑脱的问题，外壳选用半透明蓝色工程塑料材质，既可以隐约观察内部PCB板的固定状态，也能在量产时通过材质本身的色彩做产品系列区分，不需要额外做表面喷涂处理，降低量产环节的工艺复杂度。接口部分采用标准USB公头结构，金属屏蔽壳的伸出长度严格遵循通用串行总线的物理规范，插入电脑USB母座时的啮合深度刚好满足信号传输的接触要求，不会出现插不到位导致的识别失败，也不会因为伸出过长导致插拔时受力弯折。外壳的上下盖配合采用卡扣式连接结构，在接口端的内侧设置了两个定位止口，

　　装配时先将PCB板卡入下盖的定位槽内，定位槽的筋位高度刚好托住PCB板的底面，避免板件上下窜动，再将上盖对准止口扣合，卡扣的卡合量控制在合理范围，日常使用中不会因为轻微磕碰出现上下盖脱开的情况，后期如果需要维修拆解，也可以用薄撬片沿接缝处撬开，不会造成壳体不可逆的损坏。尾端部分预留了挂绳孔的结构空间，孔位的边缘做了R角过渡，避免穿挂绳时割伤绳体，挂绳孔的位置设置在壳体尾端的中心位置，挂在钥匙串上时不会出现偏坠的情况。从实际使用的场景来看，这款产品适配桌面电脑、笔记本、车载影音系统、工业工控设备等所有带标准USB接口的终端，插拔寿命的结构冗余按照通用消费级数码配件的要求做了预留，金属接口部分和塑料壳体的衔接处做了加厚的防撞筋，

　　即使不小心从桌面高度跌落，冲击力也会通过筋位分散到整个壳体，不会直接作用在PCB板的焊点上，避免出现虚焊导致的存储故障。内部的PCB板固定槽除了底面的支撑筋，两侧还设置了0.2mm的压紧筋，扣合上盖之后，压紧筋会轻轻压住PCB板的两侧边缘，不会因为频繁插拔的作用力导致板件移位，接口部分的金属外壳和塑料壳体之间设置了定位凸台，插拔时的轴向力会通过凸台传递到整个塑料壳体，而不是直接作用在PCB和金属接口的焊接位置，大幅提升了频繁插拔场景下的结构可靠性。外壳的表面做了细微的磨砂纹理处理，既不容易残留指纹和汗渍，日常放在口袋里和钥匙、硬币等物品摩擦也不容易产生明显的划痕，长期使用之后外观的新旧程度不会出现明显下降。

　　整体的外形尺寸做了严格的边界控制，插入设备的USB接口之后，突出设备表面的长度不会干扰相邻接口的使用，哪怕是在接口排布非常紧凑的轻薄笔记本上，也不会挡住旁边的Type-C接口或者音频接口，解决了很多大体积U盘占用相邻接口空间的痛点。半透明的壳体设计除了外观辨识度的作用，在生产环节的质检过程中，也可以不用拆开壳体直接观察内部PCB板的装配是否到位，有没有元件歪斜或者焊点漏焊的问题，提升出厂质检的效率。
