按动式书写笔结构动画演示三维设计

　　本次呈现的按动式书写笔三维结构动画，核心围绕日常高频使用的按压出芯书写笔的完整运动逻辑搭建，从工程视角拆解这类文具的内部配合关系与运动边界。在日常办公、学生课业、工程现场记录等场景中，按动式书写笔凭借无需外置笔帽、单手即可操作出芯与收芯的特性，占据了书写工具的较大应用份额，相比插拔帽式的书写笔，它能有效避免笔帽丢失、笔尖干涸漏墨的问题，适配快节奏的记录场景，不管是工装口袋携带、笔记本夹装携带都不会因为笔帽脱落污染衣物或纸面。

　　从设计思路层面看，这套动画完整还原了笔身各零件的装配关系与运动行程：笔杆作为主体承载结构，内壁设置有导向筋条与卡位卡槽，分别用于约束笔芯的周向转动、锁定按动结构的停留位置；按动头位于笔杆尾部，表面做防滑纹理处理，按压行程控制在6毫米范围内，按压力度设置在15牛到20牛区间，适配成年人单指按压的施力习惯，不会因为按压力度过大造成长时间使用的指尖疲劳，也不会因为压力阈值过低出现误触出芯的情况。笔夹集成在笔杆上部外侧，夹持厚度范围在0.3毫米到5毫米之间，可稳定夹在厚度不同的笔记本、工装口袋布料上，夹持面做圆角过渡处理，避免反复夹持刮破纸面或布料。

　　内部的复位弹簧选用线径0.4毫米的弹簧钢材质，自由长度22毫米，预压行程3毫米，在按动头释放后可提供足够回弹力带动按动结构复位，同时配合卡位结构实现笔芯的伸出锁定与收回解锁；笔芯作为核心书写功能件，外径控制在4.2毫米，与笔杆内部导向筋的单边间隙留0.15毫米，保证笔芯在伸缩过程中不会出现卡滞、偏斜的问题，笔尖伸出笔杆前端的长度固定为3毫米，既保证书写时笔尖有足够露出量不刮蹭笔杆端面，也不会因为伸出过长造成书写时笔尖晃动。

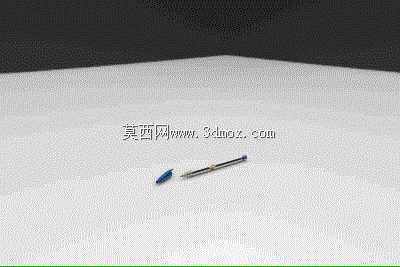

　　动画演示过程中，逐帧呈现了按压按动头时，内部转轮结构沿导向斜面滑动、旋转卡入锁定槽，笔芯同步伸出至书写位置的完整过程，以及再次按压时转轮脱离锁定槽、在弹簧力作用下带动笔芯收回笔杆内部的复位过程，所有零件的运动干涉检查都在建模阶段完成，不存在运动过程中零件碰撞、卡滞的不合理结构。从安装边界来看，整笔装配后的总长度控制在140毫米，最大外径11毫米，符合主流书写笔的握持尺寸，握持区域做直径10毫米的微收腰处理，适配多数使用者的握持围度，长时间书写也能减少握持疲劳。笔杆前端的出芯口内径4.5毫米，与笔芯笔尖的配合间隙控制在0.2毫米，既给笔尖留出足够伸缩空间，也能避免间隙过大造成异物进入笔杆内部堵塞运动结构。

　　在结构可靠性设计上，笔杆内壁的卡位槽深度设置为0.8毫米，保证转轮卡入后有足够的锁定强度，正常书写施力时不会出现笔芯回缩的问题，按动结构的循环使用寿命按不少于10000次按压设计，所有运动配合面都做了圆角过渡处理，减少运动过程中的磨损量，延长整笔的使用周期。动画里还还原了笔的拆分状态，可清晰看到每个零件的独立形态与装配定位关系，对于文具结构设计人员来说，可直接参考这套结构的尺寸配合关系、行程参数来优化同类型书写笔的结构设计，也可作为机械结构入门教学中典型的弹簧复位+卡位锁定机构的演示案例，帮助初学者理解小型按压类机构的运动逻辑与设计要点。
