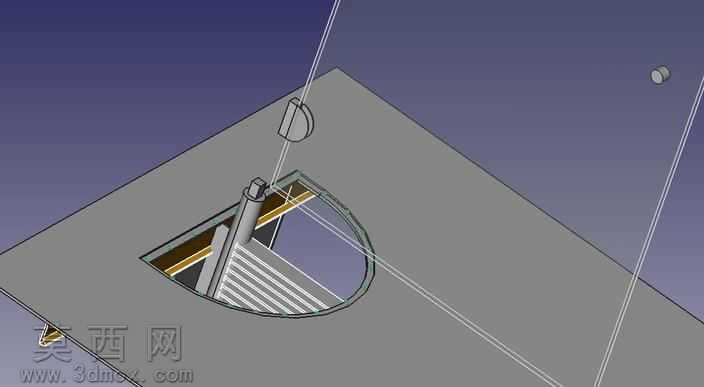

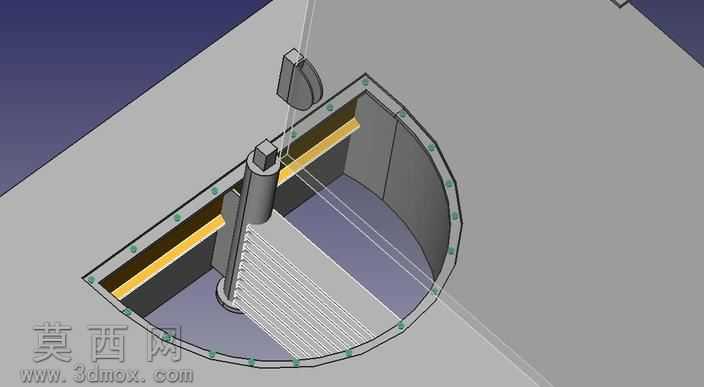

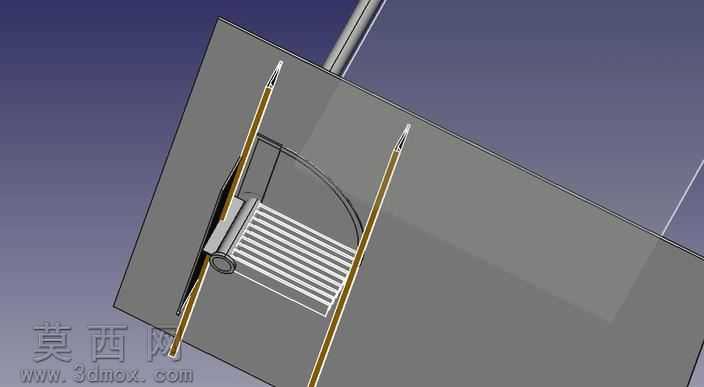

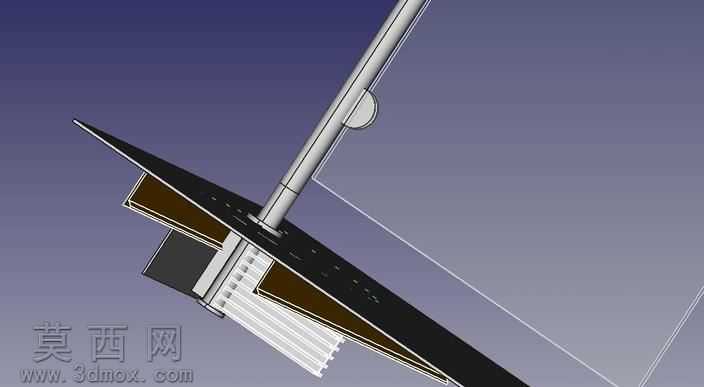

Lurssen联合风衣门铰链结构设计

本作品为船用风衣门配套铰链系统的三维建模成果，建模过程严格遵循船用五金的实际工况要求完成结构还原，通过三维软件完成全零件的参数化建模与装配校验，完整呈现了铰链的开合运动逻辑与安装适配结构。模型渲染阶段采用哑光金属材质模拟船用不锈钢的表面质感，对门板部分采用半透明磨砂材质区分结构层级，通过光影渲染清晰展现铰链与上下门板的连接关系、转轴的活动间隙以及支撑臂的受力形态，直观呈现产品装配后的实际视觉效果。材质设定上区分了不同部件的材料属性：外部承重部件采用316不锈钢材质设定，适配海洋高盐高湿的使用环境，内部阻尼结构部件采用碳钢材质设定，兼顾结构强度与耐磨性能，密封部位采用橡胶材质设定，满足防水防尘的密封要求。结构设计层面，整套铰链系统分为安装基座、转轴支撑臂、门板连接座三个核心部分，安装基座预留螺栓固定孔位，适配甲板与门框的安装基准，支撑臂采用流线型造型降低风阻，连接座设置可调结构适配不同厚度的风衣门板，同时集成阻尼结构实现门板开合的缓冲效果，避免风浪冲击下的门板碰撞损坏。设计思路围绕船用场景的特殊需求展开，首先满足高风力载荷下的结构强度要求，可承受对应等级风压下的门板受力，其次兼顾安装维护的便捷性，采用易拆装的模块化结构，无需复杂工具即可完成门板的装拆与密封件更换，同时遵循极简主义的外观设计逻辑，外露部件无多余凸起结构，既降低航行中的风阻影响，也避免绳索等杂物勾挂的风险，整体结构经过运动仿真校验，可实现门板180度范围的顺畅开合，无运动干涉问题，适配多型号游艇门的安装标准，可直接用于船用五金的方案展示、结构校核与生产参考。
