欧式快装调节型家具柜门铰链三维结构

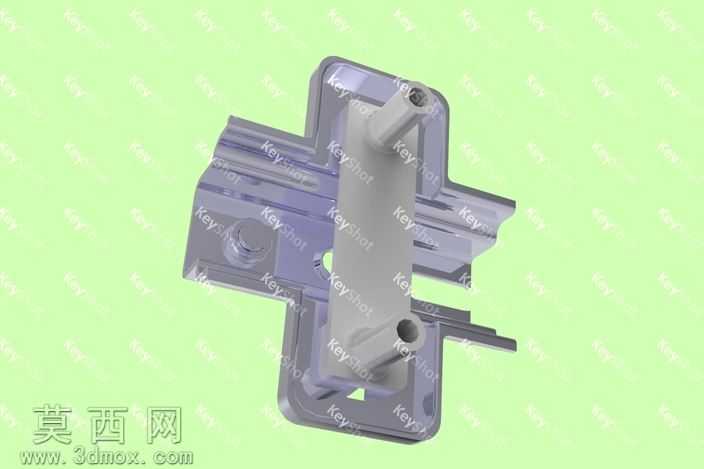

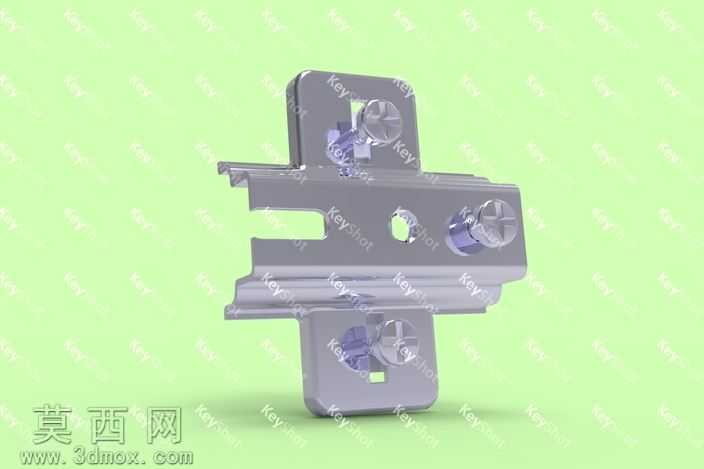

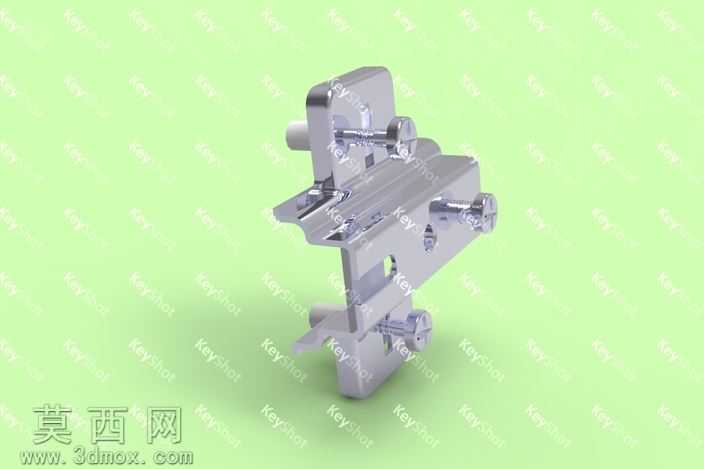

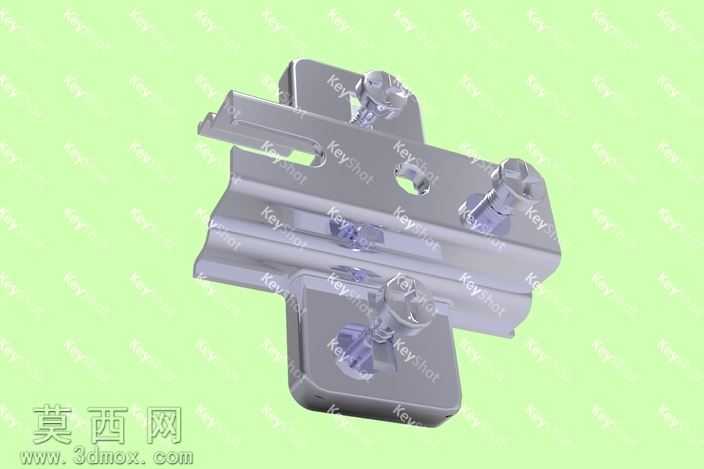

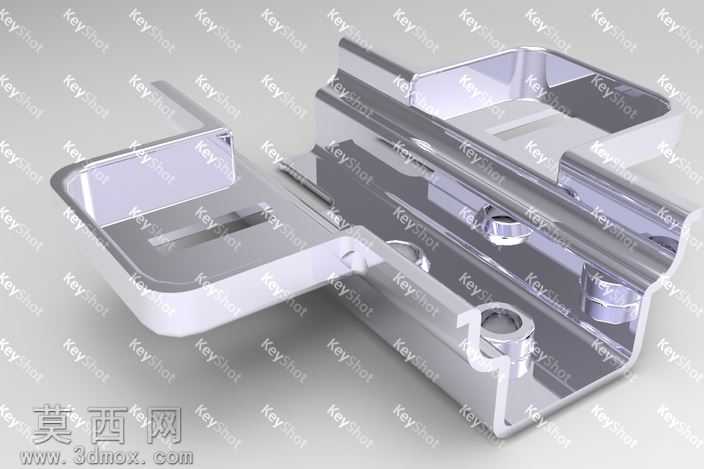

本作品为欧式家具柜门铰链的三维参数化建模成果，建模阶段严格遵循五金冲压件与机加工件的实际生产工艺逻辑，先通过草图绘制完成各钣金基板的轮廓线绘制，对安装底座、连接臂、铰杯主体等核心钣金部件分别执行基体法兰、边线法兰、折弯扣除等钣金特征操作，精准还原了冲压成型后的板材厚度、折弯圆角与让位缺口结构，针对调节螺丝、固定铆钉等标准机加工件，采用回转体建模配合螺纹装饰线特征完成结构复刻，保证各部件间的装配间隙符合实际五金件的公差配合要求。装配阶段严格按照实际铰链的运动逻辑添加配合约束，对铰接转动部位添加同轴心配合与角度限位约束，对前后、上下调节螺丝添加螺旋配合与行程限位，完整还原了该款欧式铰链的柜门前后间隙调节、上下位置调节的实际功能结构，可通过拖动部件直观模拟铰链开合转动、位置调节的完整运动过程。材质与渲染阶段，针对铰链的冷轧钢基材赋予高反光金属材质，调整金属粗糙度参数模拟镀锌钝化后的哑光银金属质感，对调节螺丝的头部滚花部位添加凹凸纹理贴图还原防滑结构细节，场景采用柔和的三点布光方案，通过主光、补光、轮廓光的参数搭配，清晰呈现铰链各层叠钣金件的结构层次与金属表面反光特性，背景选用浅淡的纯色背景避免干扰结构展示，渲染输出的效果图可清晰展现铰链的安装孔位、调节结构、铰接部位的细节特征。设计过程中重点考量了该款铰链的实际安装使用场景，对底座的安装定位孔、铰杯的嵌入尺寸、连接臂的让位空间都做了1:1的尺寸还原，所有结构尺寸均参考量产欧式铰链的实际参数设置，不存在结构干涉与尺寸偏差，模型可用于家具五金结构展示、柜门开合运动仿真、产品宣传效果图制作等多种场景，完整还原了欧式快装铰链的结构特点与功能特性。
