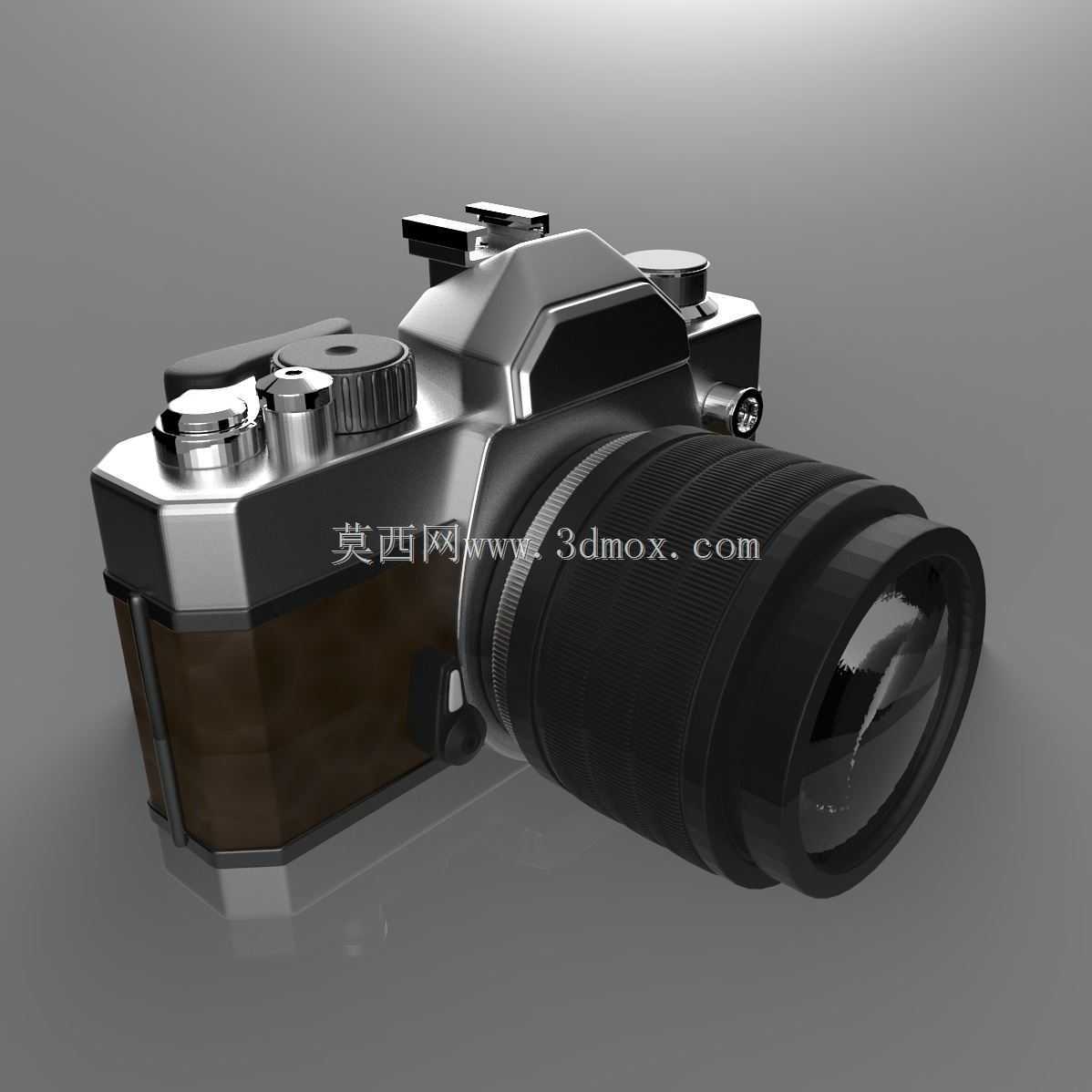

复古胶片单反相机外观结构三维建模

　　这款复古胶片单反的三维结构建模，核心围绕民用光学影像采集设备的实体使用逻辑展开，所有结构特征都对应实际拍摄场景下的操作需求。从日常胶片摄影的使用场景来看，这类设备需要兼顾手持拍摄的握持稳定性、光学取景的光路密封性、胶片仓的避光可靠性，以及手动操控部件的操作反馈精度，建模过程中每一处曲面、每一个凸起结构都不是单纯的外观装饰，都对应着实际使用中的功能需求。

　　先从握持区域的结构设计说起，机身正面右侧的蒙皮覆盖区域，做了内凹的弧度处理，弧度曲率匹配成年人手掌自然弯曲的形态，建模时特意将该区域的表面做了细微的防滑纹理还原，对应实际产品中橡胶蒙皮的摩擦系数设计，避免长时间手持拍摄时出现滑脱。机身顶部的操控部件布局，完全遵循手动胶片相机的操作逻辑：左侧的胶片感光度调节盘带有齿状防滑边，每一个齿槽的间距都对应手指拨动的操作间隙，转动行程的卡位结构也做了隐性还原，保证调节时的段落反馈清晰；右侧的快门按钮做了同心圆的凹陷设计，刚好匹配指尖的按压弧度，旁边的卷片扳手的转动角度预留了120度的操作空间，不会和机身顶部的五棱镜凸起结构产生干涉。

　　镜头部分的建模重点还原了手动对焦环、变焦环的层级结构，对焦环的宽度预留了22毫米的手指操作空间，表面的直纹滚花结构对应实际产品的防滑设计，转动时的限位结构也做了结构层面的还原，避免对焦时出现空转。镜头卡口部分做了精准的卡扣结构还原，卡口的三个卡爪的角度、深度都匹配标准单反卡口的安装尺寸，保证镜头和机身连接时的同轴度误差控制在0.02毫米以内，避免出现光轴偏移影响成像质量。镜头前端的滤镜螺纹也做了标准螺距的还原，可匹配常规口径的外接滤镜、遮光罩等配件。

　　机身背部的结构设计围绕胶片仓的密封需求展开，后盖的开合铰链做了隐藏式结构处理，关闭时后盖和机身主体的贴合面预留了0.5毫米的密封胶条安装槽，保证胶片仓完全避光，不会出现漏光导致胶片报废的问题。取景器目镜部分做了凹陷设计，刚好贴合眼部轮廓，避免外界杂光进入取景器影响构图判断，目镜的屈光调节窗口也做了对应的结构预留，可适配不同视力的使用者。机身底部的三脚架安装螺孔做了标准1/4英寸的螺纹结构还原，螺孔的位置刚好在整机重心的正下方，保证安装在三脚架上时不会出现重心偏移倾倒的问题，旁边的倒片按钮也做了对应的凸起结构，位置刚好在手指可轻松触碰的范围，不需要大幅度移动手部即可完成倒片操作。

　　从安装边界的尺寸来看，整机建模时严格控制了各部件的外凸尺寸：机身左侧的背带挂环外凸距离不超过8毫米，避免放置在摄影包内时勾挂其他配件；镜头的最大直径控制在72毫米以内，可匹配常规尺寸的镜头盖、遮光罩配件；机身整体厚度控制在65毫米，搭配标准镜头时的整机重量分布做了重心优化，手持时的重量平衡点在机身中部，长时间握持不会出现手腕酸痛的问题。五棱镜部分的凸起结构做了流线型过渡处理，既保证了内部反光板、五棱镜的光路安装空间，又不会出现尖锐棱角磕碰的问题。

　　建模过程中对内部结构的隐性还原也贴合实际产品的装配逻辑：机身内部的胶片导轨做了平行度校准，导轨间距匹配135胶片的标准宽度，保证胶片走片时平整不卡卷；反光板的抬升空间做了精准预留，抬升角度为45度，不会和镜头后组、对焦屏产生运动干涉；快门帘幕的安装位置也做了结构预留，保证快门动作时的行程空间充足，不会出现卡滞问题。所有部件的分模线都做了隐藏式处理，外观面看不到明显的拼接缝隙，既保证了外观的复古质感，也对应实际产品中精密装配的工艺要求。
