Q版擎天柱变形金刚手办结构设计

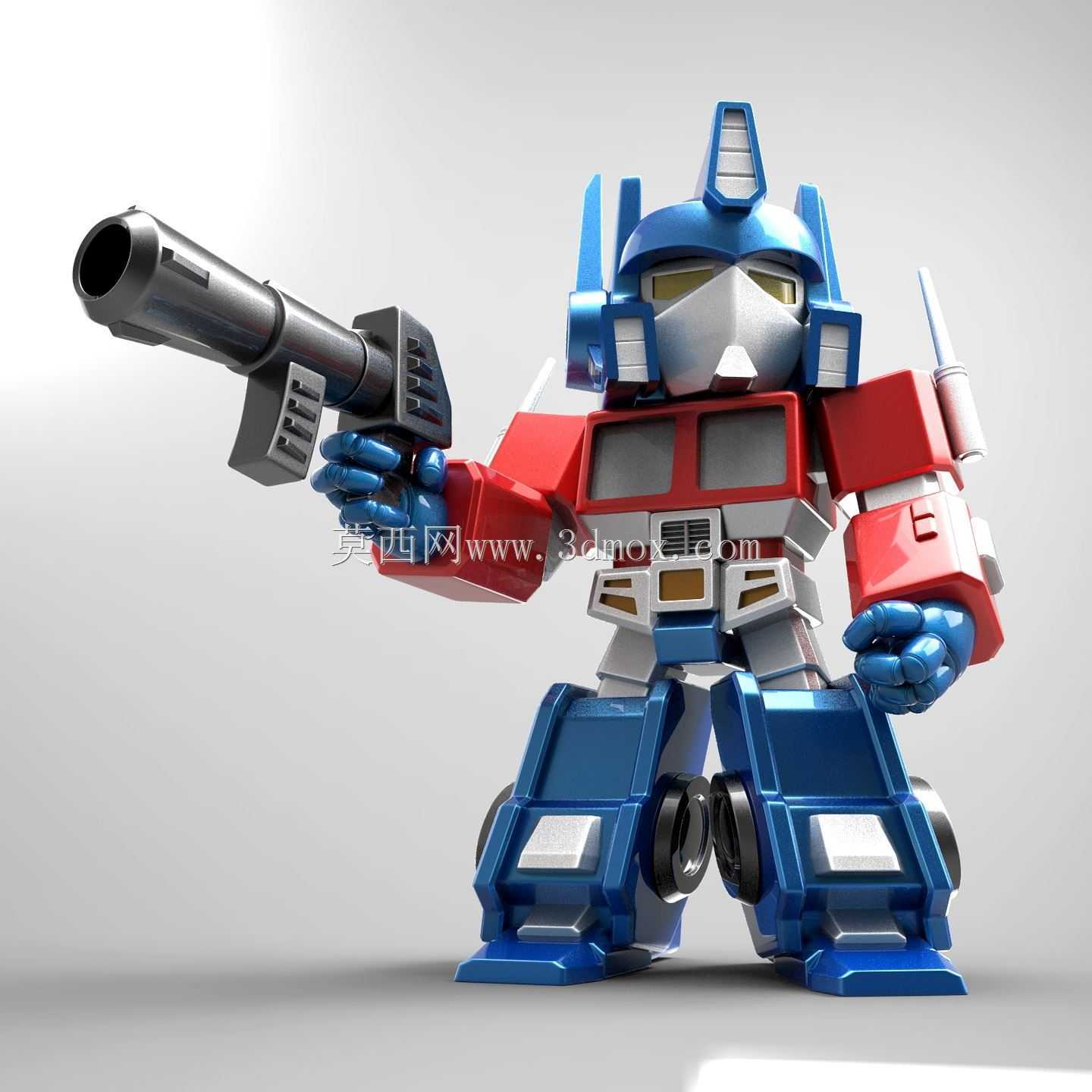

　　本次呈现的Q版擎天柱机甲形象设计，在结构层面做了大量适配潮玩手办生产的工程化处理，区别于影视级高精度机甲模型的复杂曲面拆分逻辑，整体造型在保留擎天柱经典识别元素的前提下，对所有外露棱角做了R0.8-R2mm的圆角过渡处理，既规避了注塑生产过程中尖角位置的填充不足、应力集中问题，也适配手办把玩过程中的握持安全需求，不会出现尖锐棱边划伤的情况。从结构拆分逻辑来看，整体模型按照手办量产的分模需求做了模块化划分，头部的蓝色头盔构件、银灰色面罩构件、顶部的天线凸起均做了独立的分型面设计，头盔两侧的蓝色耳状结构与主体头盔的拼接位置预留了0.1mm的装配间隙，可适配胶水粘接或者卡扣装配两种工艺方案，面罩位置的眼部区域做了内凹0.5mm的沉台设计，

　　可直接粘贴透明PVC件模拟发光眼部效果，无需额外做透光结构的复杂拆分。躯干部分的经典红蓝色块拼接做了高低差0.2mm的止口设计，红色胸甲构件覆盖在蓝色躯干主体外侧，拼接缝隙控制在0.05mm以内，既保证外观上的色块分界清晰，也能在装配时起到定位导向作用，胸甲位置的两块灰色车窗装饰件做了独立的嵌装槽设计，嵌装槽深度为1.2mm，可直接将预印刷好的装饰片嵌入固定，无需额外做表面印刷工序，降低量产过程中的外观不良率。手臂部分的结构设计兼顾了造型还原与可动需求，大臂位置的红色装甲与内部的连接转轴做了同轴度0.03mm的配合公差设计，肩部的白色排气管凸起构件与大臂装甲做了一体化设计，减少零散零件的数量，降低装配复杂度，

　　手部的蓝色握拳造型做了指节位置的细节刻画，握持武器的手掌位置预留了直径3mm的插接孔，可配套搭载对应尺寸的武器配件，武器炮管部分做了内空心结构设计，壁厚控制在1.5mm，既减少材料用量，也避免实心结构导致的注塑件表面缩痕问题。下肢部分的蓝色腿部装甲做了侧面轮胎造型的一体化嵌入设计，轮胎的黑色环形结构与蓝色腿甲的拼接位置做了周向的定位凸台，装配后不会出现周向转动错位的问题，脚部的蓝色构件做了底部平面度0.1mm的平面处理，保证整体模型放置在平面上时的稳定性，不会出现倾倒情况，脚部前后位置做了1mm的倒角处理，避免放置时棱边刮擦桌面。从实际应用场景来看，该结构设计可直接适配ABS注塑量产、树脂3D打印打样、

　　PU树脂翻模等多种手办生产工艺，所有构件的壁厚均控制在1.2-2mm的均匀区间，没有出现壁厚突变的位置，可有效避免注塑生产过程中的翘曲、缩痕、缺胶等常见缺陷，所有分型面均设置在外观非主视面的位置，拼接缝隙不会出现在正面视觉区域，保证外观的完整性。在安装边界层面，整体模型的外接矩形尺寸控制在100mm70mm120mm的区间内，适配常规潮玩手办的展示盒尺寸要求，底部无需额外配置底座即可实现稳定站立，重心位置落在双脚支撑面的中心区域，倾斜15度范围内不会出现倾倒，满足日常陈列展示的稳定性需求。细节处理上，所有零件的拼接位置均做了脱模斜度1-1.5度的设计，适配常规注塑模具的脱模需求，无需做复杂的抽芯结构即可完成模具开发，大幅降低模具开发成本，装甲表面的细节刻线宽度控制在0.3mm、深度0.2mm，既保证细节的清晰度，也不会出现刻线位置积漆的问题，适配后续的喷涂上色工序。
