发烧级双芯RCA音频互连信号线结构设计

　　做影音设备配套结构设计快十二年，经手的各类信号传输连接件少说也有几百款，这次做的双芯RCA互连音频线，是针对桌面HiFi系统、专业监听机柜这类短距离信号传输场景做的结构优化，和市面上普通的音视频线在结构逻辑上有不少区别。先从实际使用场景说，这类线主要用在音源设备比如CD机、解码器、数播和后级功放、有源监听音箱之间的模拟信号传输，传输的是毫伏级的弱音频信号，本身抗干扰能力差，一旦结构设计没考虑屏蔽和应力释放，很容易出现底噪、信号串扰，甚至插拔几次就出现接触不良的问题，所以整个设计从内到外都是围绕低损耗、高屏蔽、耐疲劳这几个核心点做的。

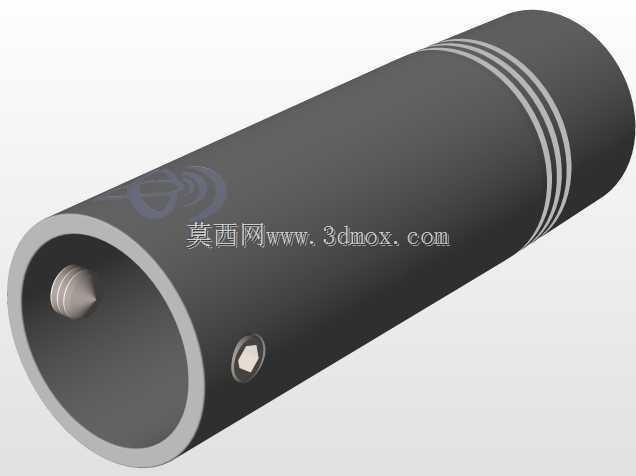

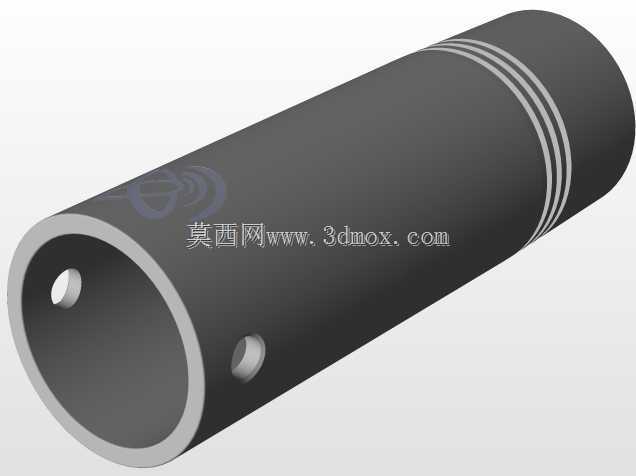

　　先讲接口端的设计，两端采用的是标准RCA公头，接口的接触插芯采用同轴结构，中心信号触点直径做的是标准3.2mm，和通用RCA母座的插拔配合公差控制在0.02mm以内，既不会因为公差太大插上去松垮接触不良，也不会因为过紧插拔的时候把母座的弹片顶变形。插芯外层的接地环采用台阶式结构，插拔的时候接地端先接触、信号端后接触，避免热插拔的时候出现电流冲击烧坏后端设备的输入电路，这个细节很多廉价线都没做，实际工程应用里出过不少烧设备的案例。两个RCA头的外壳做了分色标识，红色对应右声道、黑色对应左声道，外壳和线材衔接的位置做了30mm长的应力释放尾套，采用软质PVC和硬质ABS双色注塑，弯折角度可以到120度不会出现线材护套折裂的问题，毕竟机柜里布线的时候经常需要绕开其他设备的线材，尾套的抗弯折寿命按行业测试标准要过10000次90度弯折不出现线芯断裂。

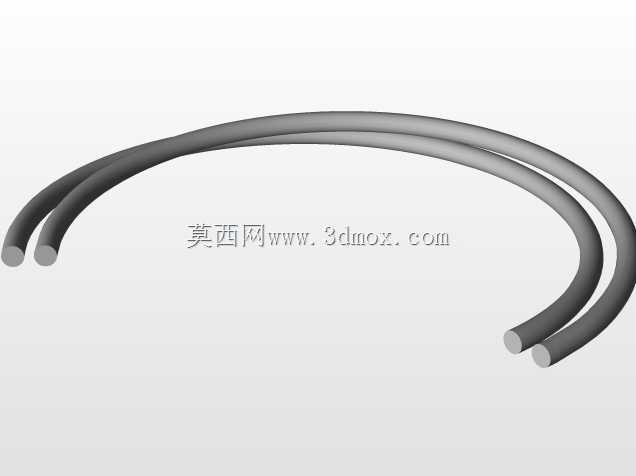

　　然后是线材本身的结构，这次做的是双芯独立屏蔽结构，每根声道的线芯都单独做了一层铝箔屏蔽加96编镀锡铜编织网，屏蔽覆盖率做到98%以上，避免两个声道之间出现串扰，也能隔绝周边电源线、变压器产生的工频电磁干扰。线芯导体采用多股无氧铜绞合结构，单股线径0.08mm，一共40股绞合，总导体截面积0.2平方毫米，这个线径对于短距离（1米到2米长度）的音频信号传输来说，线损完全控制在可接受范围内，多股绞合的结构也能让线材更柔软，布线的时候更容易整理，不会像单芯硬线那样翘起来不好固定。线材的外护套采用编织尼龙网加PVC内护层的双层结构，尼龙编织层的耐磨性能比普通PVC护套高3倍以上，日常拖拽、和其他线材摩擦的时候不容易刮破护套，也能减少线材本身的应力，避免因为线材自身的弹力拉扯接口导致接触松动。

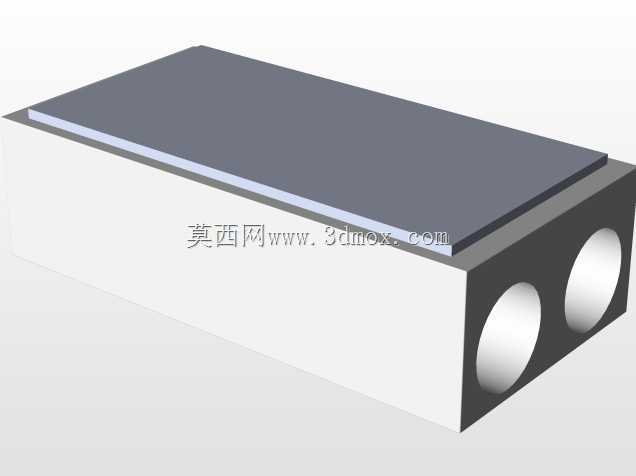

　　中间的分线固定块是很多同类产品容易忽略的结构，这次设计的分线块采用实木外壳加金属铭牌的结构，内部做了两个独立的过线孔，两根声道的线从分线块穿过之后做了点胶固定，把两根线的相对位置固定住，避免使用过程中两根线反复拉扯导致接口处的线芯受力断裂。分线块的边角做了R3的圆角处理，不会刮伤桌面或者设备外壳，重量控制在35g左右，不会因为太重把线材坠得往下弯，导致接口长期受侧向力出现接触不良。

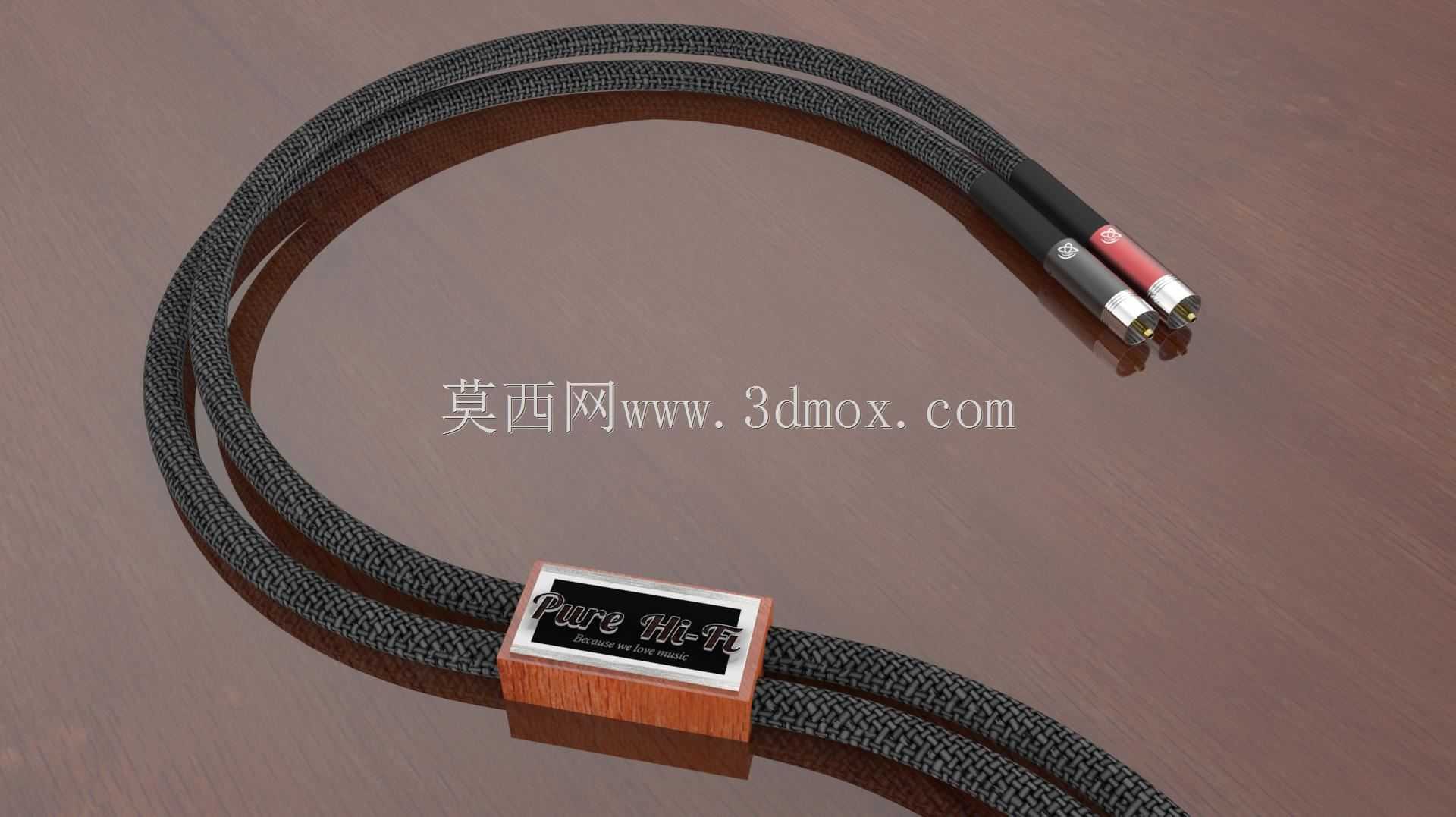

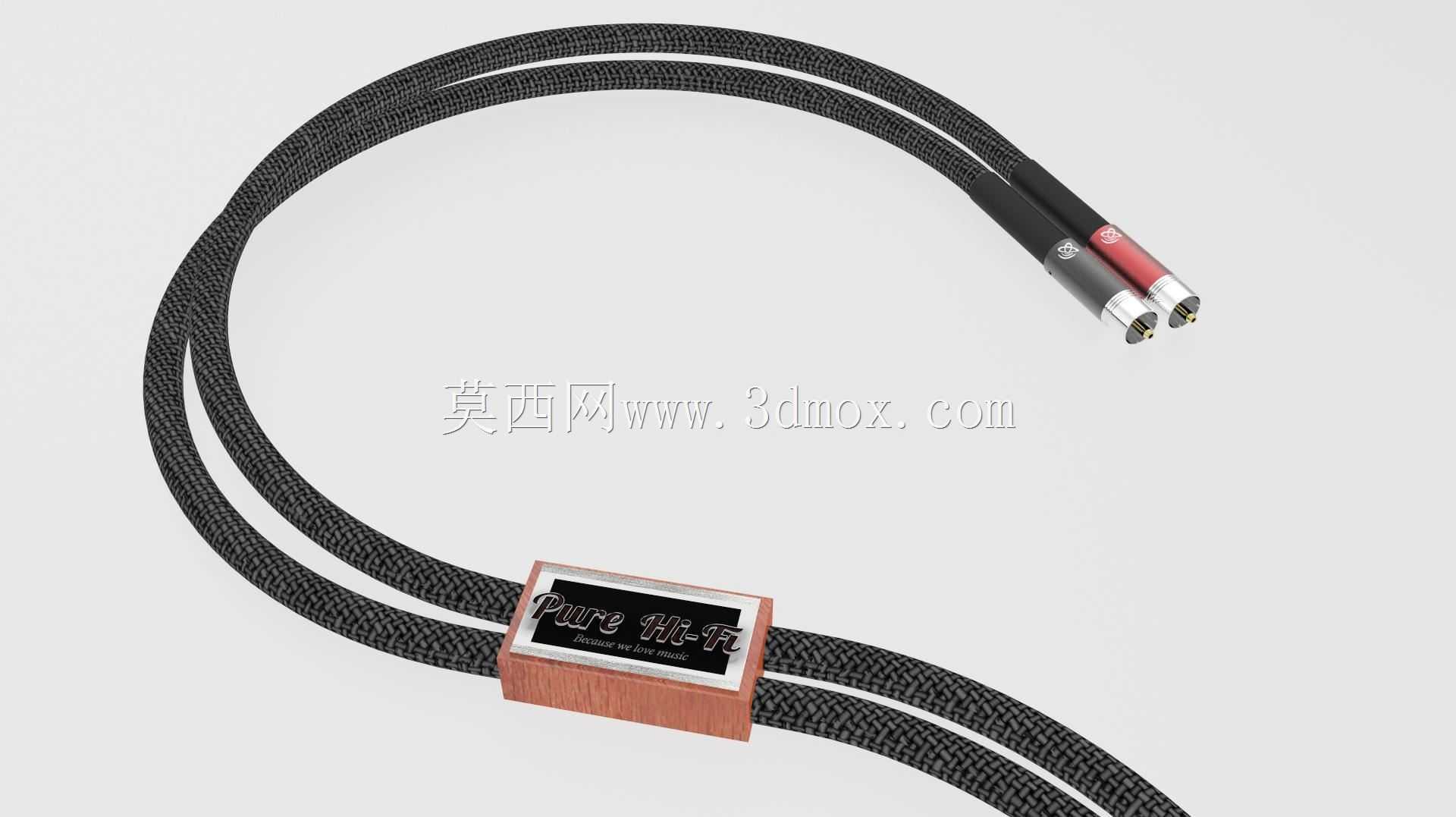

　　安装边界这块，标准RCA头的外径是10mm，两个相邻RCA母座的中心距如果小于14mm的话，两个插头会出现干涉，所以设计的时候插头外壳的直径控制在9.5mm，哪怕是设备上密集布置的RCA接口组，也能顺利插进去不会和相邻的插头打架。线材的整体外径是6mm，布线的时候最小弯曲半径可以做到30mm，在机柜理线架里固定的时候，不会因为弯曲半径太小导致线芯变形、屏蔽层断裂。另外在做三维建模的时候，特意把编织网的纹理、分线块的木纹纹理、插头的金属质感都做了还原，方便做产品展示的时候直接渲染出图，不用再后期做太多材质调整，内部的线芯、屏蔽层结构也做了分层建模，后续如果要做结构改进或者生产开模，直接调取模型就能改，不用重新测绘。

　　实际测试的时候，这款线的传输频响范围可以做到20Hz-20kHz全频段波动小于0.1dB，屏蔽性能在100kHz的工频干扰下，感应噪声小于10微伏，完全满足家用HiFi和小型专业录音棚的信号传输要求，插拔寿命按标准测试可以做到5000次以上接触电阻变化小于5毫欧，比普通消费级音频线的寿命高两倍多。做结构设计的时候没有盲目堆料，而是针对实际使用中最容易出问题的应力释放、屏蔽、插拔配合这几个点做优化，毕竟这类连接件的可靠性永远是第一位的，外观质感是在可靠性满足要求的前提下再做提升，不能为了好看牺牲结构强度和传输性能。
