高保真音频AC/DC电源滤波装置结构设计

在高端音频重放系统的搭建过程中，电网侧的杂波干扰、共模差模噪声一直是影响音质表现的关键隐性因素，这款音频专用AC/DC电源滤波装置，正是针对民用HiFi场景、小型专业音频工作室的供电优化需求开发的结构方案。从实际使用场景来看，这类滤波装置通常接驳在音源设备、前级放大器、小型后级功放与墙面供电插座之间，承担阻隔电网中各类高频杂讯、抑制设备间电源串扰的作用，避免空调、冰箱等家电启停产生的电压尖峰窜入音频链路，造成背景噪声增大、声音细节丢失的问题。

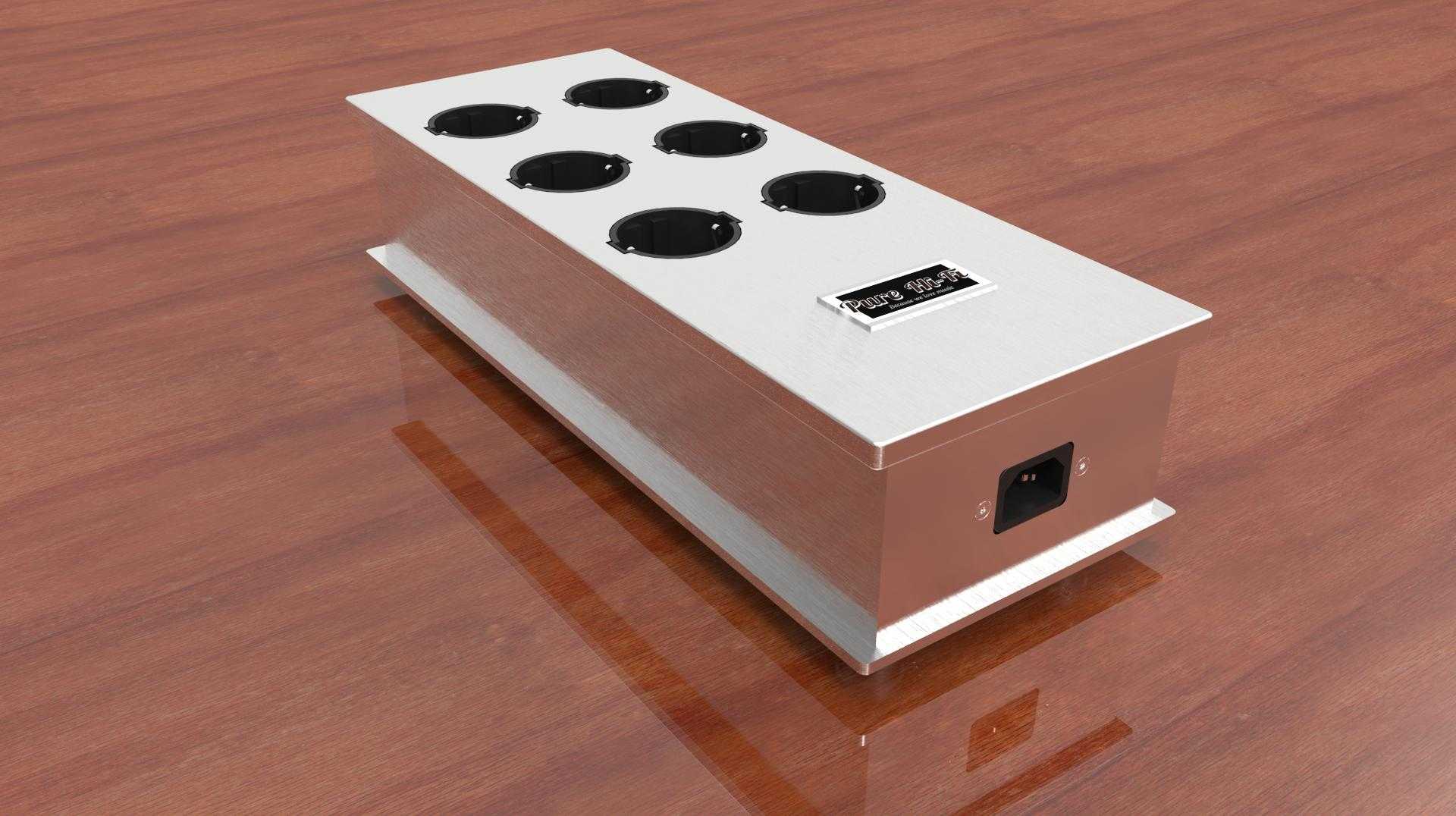

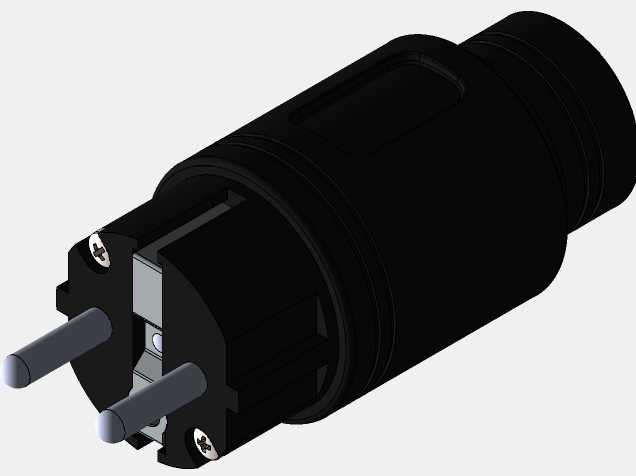

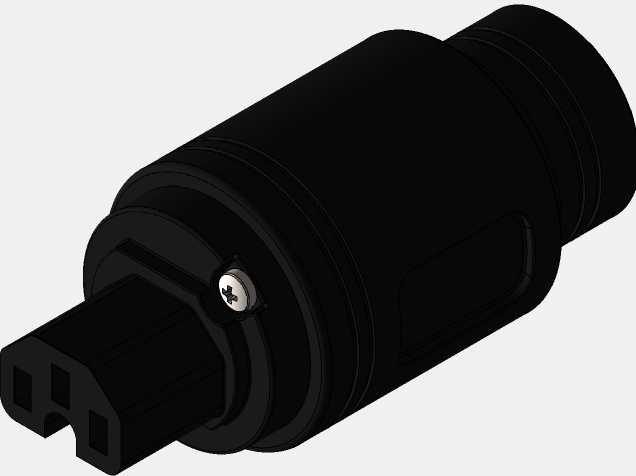

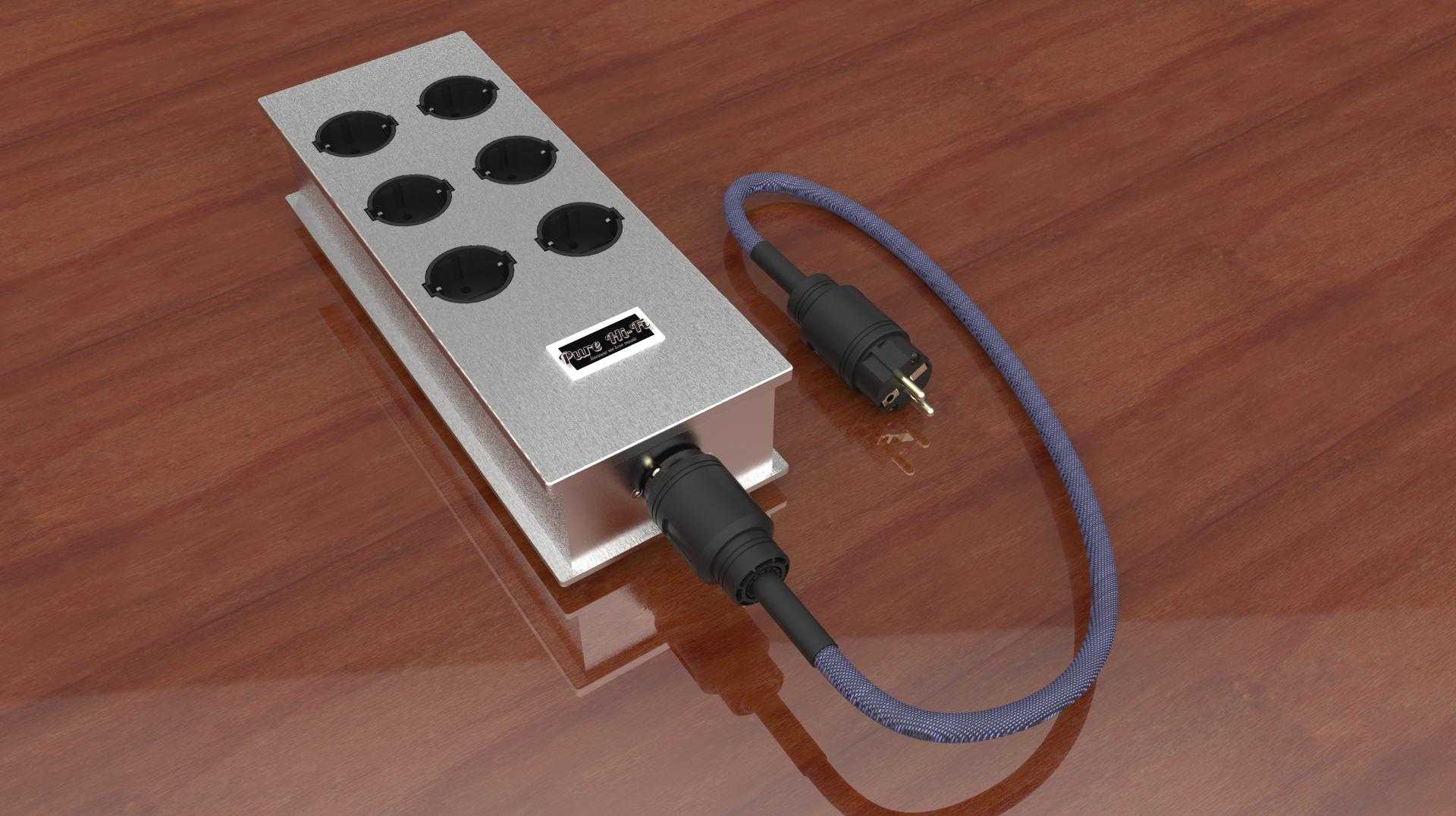

从结构设计思路上，整个装置采用分层堆叠的金属壳体结构，外层选用拉丝铝合金材质，既利用金属壳体的法拉第笼效应实现电磁屏蔽，减少外界空间电磁辐射对内部滤波电路的干扰，同时兼顾桌面摆放的质感与散热需求；底部增设的安装底座预留了标准孔位，既可以直接平放在设备机架层板上，也能通过螺丝固定在标准机柜的预留安装位，适配不同用户的摆放需求。壳体顶面设置六个通用国标电源输出插座，布局间距经过反复校核，即使插满大体积的电源插头也不会出现相邻插头干涉的情况，输入接口设置在壳体侧端面，搭配带编织屏蔽层的专用输入线缆，线缆接头处做了应力释放结构，避免长期弯折导致的线芯断裂、接触不良问题。

在功能特性的结构匹配上，内部腔体预留了足够的安装空间，可以容纳共模电感、X电容、Y电容以及交直流转换模块的排布，不同功能的电路模块之间设置金属隔离挡片，避免模块间的电磁串扰；壳体表面的标识区域采用激光蚀刻工艺，长期使用不会出现标识磨损脱落的问题。安装边界方面，整机长宽高尺寸适配标准1U机架设备的安装宽度，平放时底部的防滑胶垫可以避免设备在光滑桌面滑动，接线时线缆的弯曲半径预留充足，不会出现线缆过度弯折导致的接触阻抗升高问题。不同于工业级电源滤波器的粗犷设计，这款装置在满足电气性能结构要求的前提下，对外观边角做了圆弧过渡处理，日常摆放使用时不会划伤设备表面或者操作人员，兼顾了工业可靠性与民用场景的使用细节。
