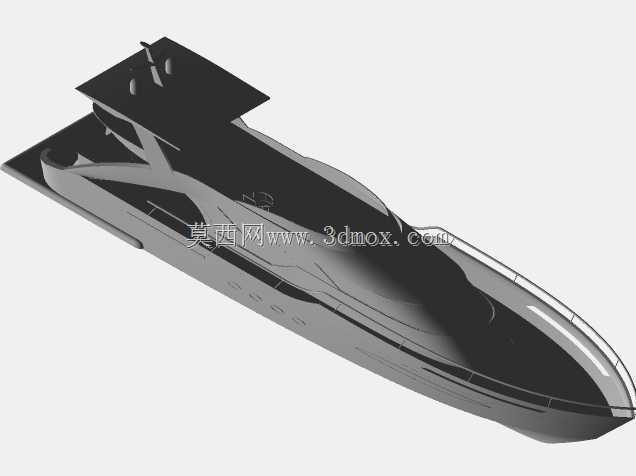

41米级豪华摩托游艇三维结构设计

　　在近海高端客运、私人滨海休闲、商务海事接待这类场景里，大尺度摩托艇的结构合理性直接决定了航行稳定性与舱室利用率，本次完成的41米长度规格摩托游艇结构建模，完全围绕实际航行工况与使用需求展开，没有做脱离工程实际的夸张造型处理。做整体布局规划的时候，首先锚定的是41米的总长边界，这个尺寸刚好卡在近海航行船舶的适航区间里，既不会因为尺度过大无法停靠多数滨海游艇码头，也不会因为长度不足导致远海航行时横摇幅度过大，影响乘坐体验。型线设计阶段优先考虑了高速航行时的兴波阻力控制，艏部采用适度前倾的深V型剖面，从水线位置向上逐步外飘，既可以在3级海况下减少甲板上浪，也能给前舱留出足够的设备安装空间，不会出现锚机、系缆桩布置时与舱室结构干涉的问题。

　　中部主甲板区域的宽度控制在8.2米，这个宽度是结合41米总长的长宽比计算得出的，兼顾了高速航行的转向灵活性与舱内空间的舒展度，主甲板两侧预留了1.1米宽的通行走道，走道下方的舷侧结构里整合了压载水舱的管路通道，不需要额外在舱内占用有效空间布置管线。动力舱布置在艇体中后段，这个位置可以让整艇的重心落在总长38%的位置，刚好是高速滑行艇最优的重心分布区间，航行时艇首抬起的角度可以稳定控制在3到5度之间，既减少航行阻力，也不会因为重心偏后导致高速航行时出现海豚跳的危险工况。舱室分层设计的时候，下层甲板从艏部到艉部分别布置锚链舱、船员住舱、动力设备舱、燃油舱、淡水舱，各个舱室之间的水密横舱壁严格按照船舶建造规范设置间距，

　　单个舱室进水后不会影响整艇的抗沉性能；主甲板层设置了开放式艉部休闲区、中部沙龙区、前部驾驶区，驾驶区的前挡风玻璃采用倾斜15度的曲面结构，建模时特意做了窗框与玻璃安装位的密封槽结构，后续生产时可以直接匹配对应的密封胶条规格，不需要二次修改结构。上层飞桥甲板的护栏高度设置为1.1米，符合海事安全规范的防护高度要求，飞桥区域预留了雷达、卫星天线、航行灯的安装基座，基座下方的结构做了加强筋处理，避免航行时设备振动导致结构疲劳开裂。考虑到该类游艇经常会在热带海域使用，建模时在所有甲板层的顶部结构里预留了空调管路与保温层的安装间隙，间隙尺寸控制在80毫米，既可以容纳常规的船用保温材料与通风管路，也不会过度压缩舱内的净空高度，

　　主舱室的净空高度保持在2.2米，完全满足成年人站立活动的需求。舷侧的系缆桩位置一共设置了6处，分别在艏部、中部、艉部的左右两舷，每个系缆桩的底座都做了与船体主结构的连接加强，单个系缆桩的拉力承载按照15吨设计，满足靠泊时的带缆强度要求。艉部的下水平台做了下沉式设计，平台面比满载水线高30厘米，既方便小型接驳艇的停靠与水上运动装备的收放，也不会因为平台过低导致航行时出现额外的阻力。在做细节结构处理的时候，所有船体板材的拼接位置都预留了焊接坡口的结构示意，内部的肋骨间距按照600毫米设置，这个间距既可以保证船体的整体结构强度，也能控制船体的自重，不会因为肋骨过密导致整艇排水量超标，影响航速表现。燃油舱的容积按照12000升设计，结合双机推进的油耗表现，可以支持该艇以22节的巡航速度连续航行450海里，覆盖大部分近海休闲与商务出行的航程需求。淡水舱的容积设置为3000升，可以满足12名乘员连续7天的日常用水需求，舱室内部的给排水管路接口在建模时都做了定位标记，后续生产时可以直接按照标记位置开孔布管，减少现场施工的修改量。驾驶区域的操控台预留了全套船用电子设备的安装位，包括海图仪、雷达显示屏、主机操控面板、舵机控制单元的安装尺寸都按照主流船用设备的通用规格做了适配，不需要后续针对特定设备做结构切割改造。
