竞赛用混凝土独木舟流线型船体结构

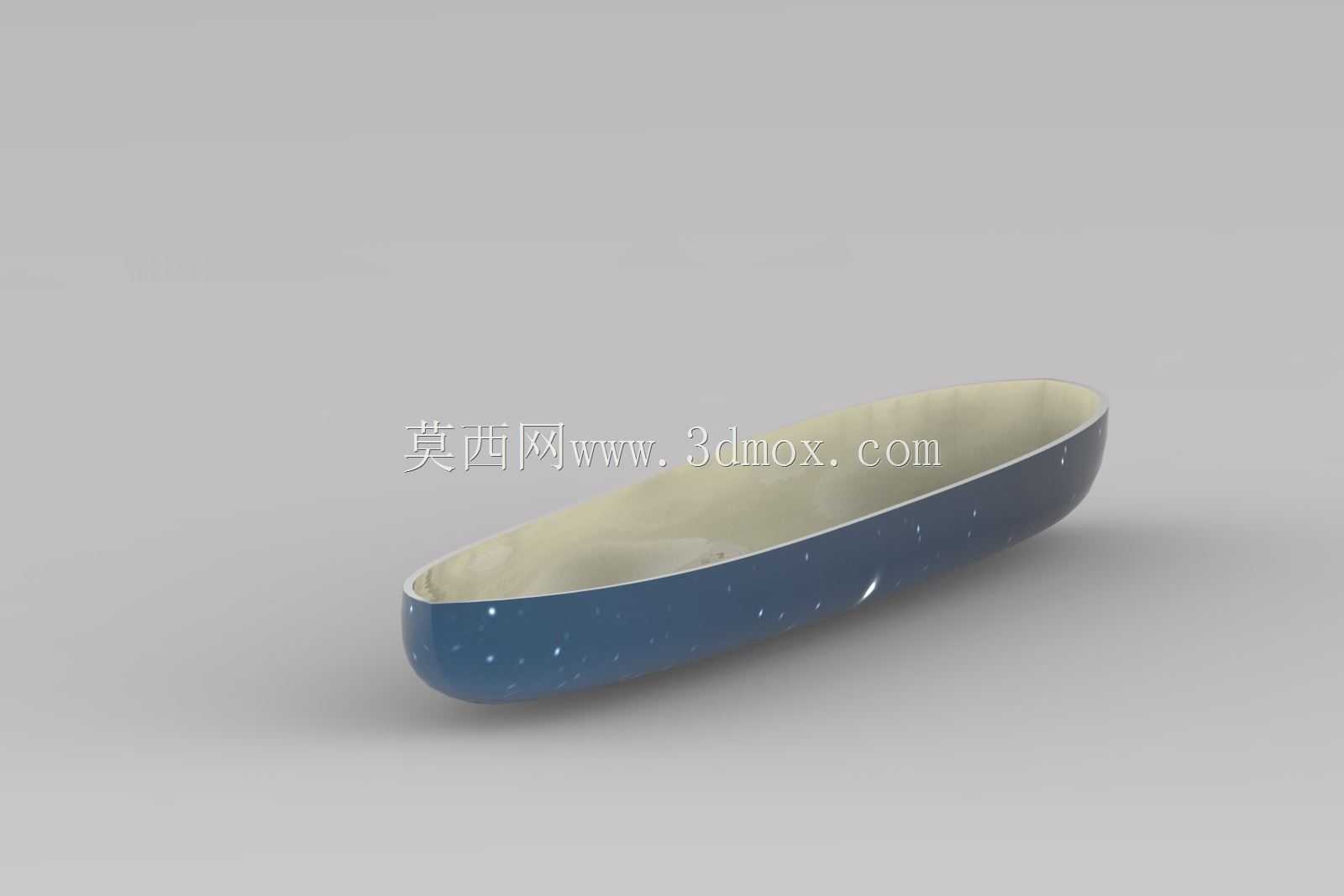

这类混凝土独木舟主要面向高校土木、水利类学科的专项竞赛场景，核心用途是在指定静水水域完成竞速、载重类竞技考核，不同于常规民用船舶，其设计核心要平衡混凝土材料的脆性缺陷与船体浮性、航向稳定性的双重要求，整个壳体需要在保证结构强度不被航行应力破坏的前提下，尽可能压缩壳体厚度降低自重，避免出现吃水过深、航行阻力陡增的问题。从功能特性来看，该船体采用全流线型纺锤式轮廓，首部做了大曲率收窄的导水结构，能够在航行时破开表层水流减少兴波阻力，尾部做平缓收束避免水流剥离形成涡旋，整个船身的横截面采用渐变式圆弧设计，从首部的窄V型逐步过渡到中部的宽U型再收窄到尾部的窄弧型，既保证中部有足够的载重空间放置划手与配重，也能让水流沿船身表面顺畅流过，降低摩擦阻力。设计阶段首先要确定船体的总长、型宽、型深核心尺寸边界，结合竞赛规则的载重要求、吃水限制，先通过浮性计算得出所需的最小排水体积，再倒推壳体的厚度参数，因为混凝土材料抗拉强度低，整个壳体的曲率变化要做连续过渡，不能出现锐角折边，避免应力集中导致航行中出现壳体开裂。建模时先绘制船体的纵剖线、横剖线、水线三组型线，通过曲率梳检查所有型线的连续性，确保没有拐点、曲率突变的位置，再通过放样生成整体的壳体曲面，偏移曲面生成等厚度的壳体实体，之后对船舷边缘做加厚处理，作为划行时的受力加强边，同时在船体内部对应划手座位的位置做局部加厚的预埋支撑结构，避免人员落座时局部应力过大压裂薄壳。建模过程中要反复校验曲面的光顺度，因为这类薄壳结构如果曲面存在不光顺的凹陷，不仅会增加航行阻力，还会在混凝土浇筑脱模时出现卡模、壳体破损的问题，所有曲面的拼接位置都要做G2连续处理，保证壳体表面的顺滑度。实际制作时这个三维模型会直接作为模具制作的基准，翻制出玻璃钢或者木质的阴模后再铺设混凝土拌合料，所以模型的尺寸精度直接决定最终成品的外形精度，建模时还要预留出混凝土固化的收缩余量，避免成品尺寸偏离设计值导致浮心、重心位置偏移，影响航行时的稳定性。
