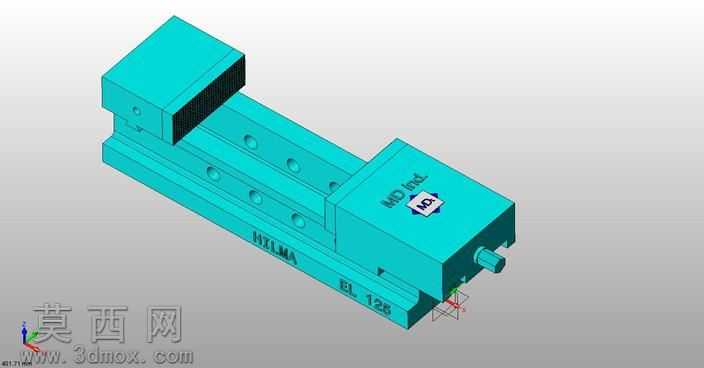

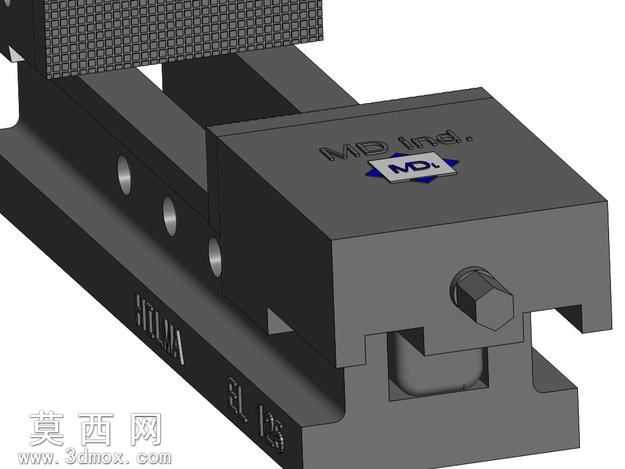

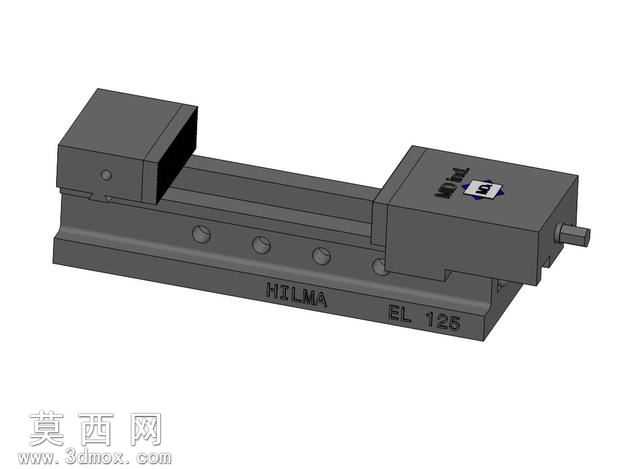

数控机床用希尔玛EL125精密虎钳结构模型

本模型为适配数控机床加工场景打造的希尔玛EL125精密虎钳三维结构，建模过程中严格参照实物的装配逻辑与尺寸比例完成全参数化搭建，完整还原了固定钳身、活动钳块、驱动丝杆、导轨基座、锁紧组件等全部核心结构，各部件间的装配间隙、运动行程均按照实物参数设置，可直观模拟虎钳的开合装夹动作。模型材质渲染阶段，针对虎钳的金属基体做了精细化的材质表现，主体采用青蓝色工业硬质氧化涂层质感，还原精密工装表面的哑光耐磨涂层效果，钳口部位的淬火硬化区域做了差异化的材质区分，通过粗糙度、反光度的参数调整，体现出钳口工作面的高硬度耐磨特性，丝杆端部的调节旋钮做了金属切削纹理的细节表现，基座上的品牌标识、型号刻印均通过贴图与凹凸映射实现，还原实物表面的标识细节。结构设计上完整复刻了该款虎钳的长行程导轨结构，固定钳身与基座采用一体化的刚性设计，活动钳块沿基座导轨做直线运动，保证装夹过程中的平行度与稳定性，钳身表面分布的安装孔位、定位槽结构均按照实物尺寸还原，可直接适配数控机床工作台的标准装夹接口，满足不同尺寸工件的装夹需求。建模过程中对虎钳的内部传动结构做了简化但精准的表达，既保证整体外观与实物一致，也清晰展现了丝杆驱动活动钳块进退的传动逻辑，模型的各零部件可单独拆分，方便后续做装配干涉检查、运动仿真或者加工工艺模拟，能够为数控加工编程、工装方案设计提供直观的三维参考，也可用于机加工装夹教学的演示素材，帮助使用者快速理解该款精密虎钳的结构特点与装夹原理。
