100毫米可调式活动扳手结构装配模型

　　日常设备维保、小型机械装配场景里，活动扳手是一线操作人员接触频率最高的手动紧固工具之一，这款100毫米规格的小型活动扳手，针对狭小操作空间的紧固作业做了适配，整体结构紧凑，握持手感贴合手掌发力逻辑，在电控柜接线端子紧固、小型仪器装配、家用五金维修这类操作空间受限的场景下，能避开大规格扳手回转半径不足的问题，完成对应规格螺栓螺母的旋拧作业。从结构设计逻辑来看，这款扳手采用活动扳口配合固定扳唇的经典结构，扳体主体采用一体化锻压成型的结构思路，避免拼接结构带来的应力集中问题，扳体尾部的挂孔设计兼顾了工具收纳悬挂的需求，日常工位5S管理时可以直接挂在工具架对应位置，减少工具找寻的时间成本。

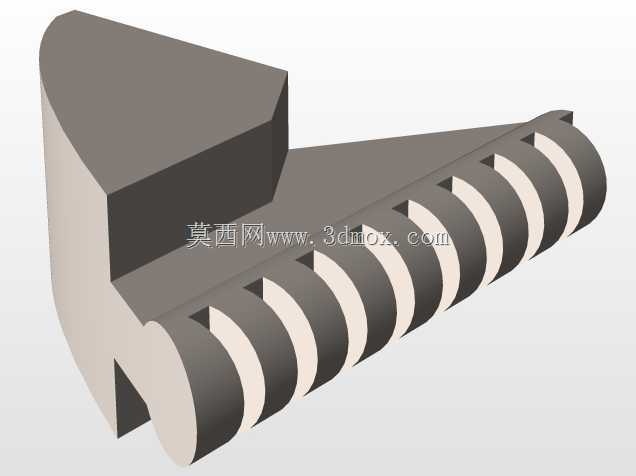

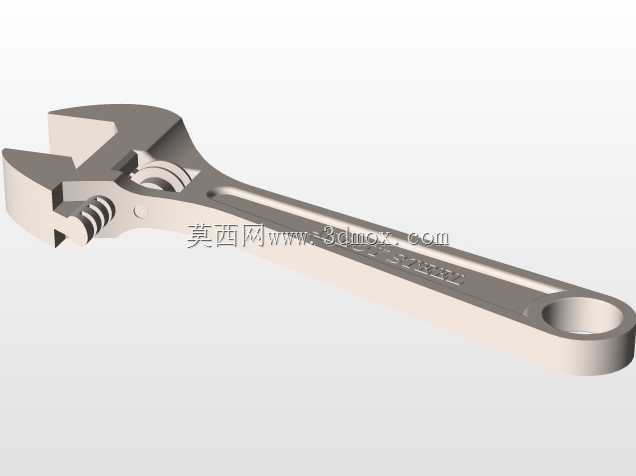

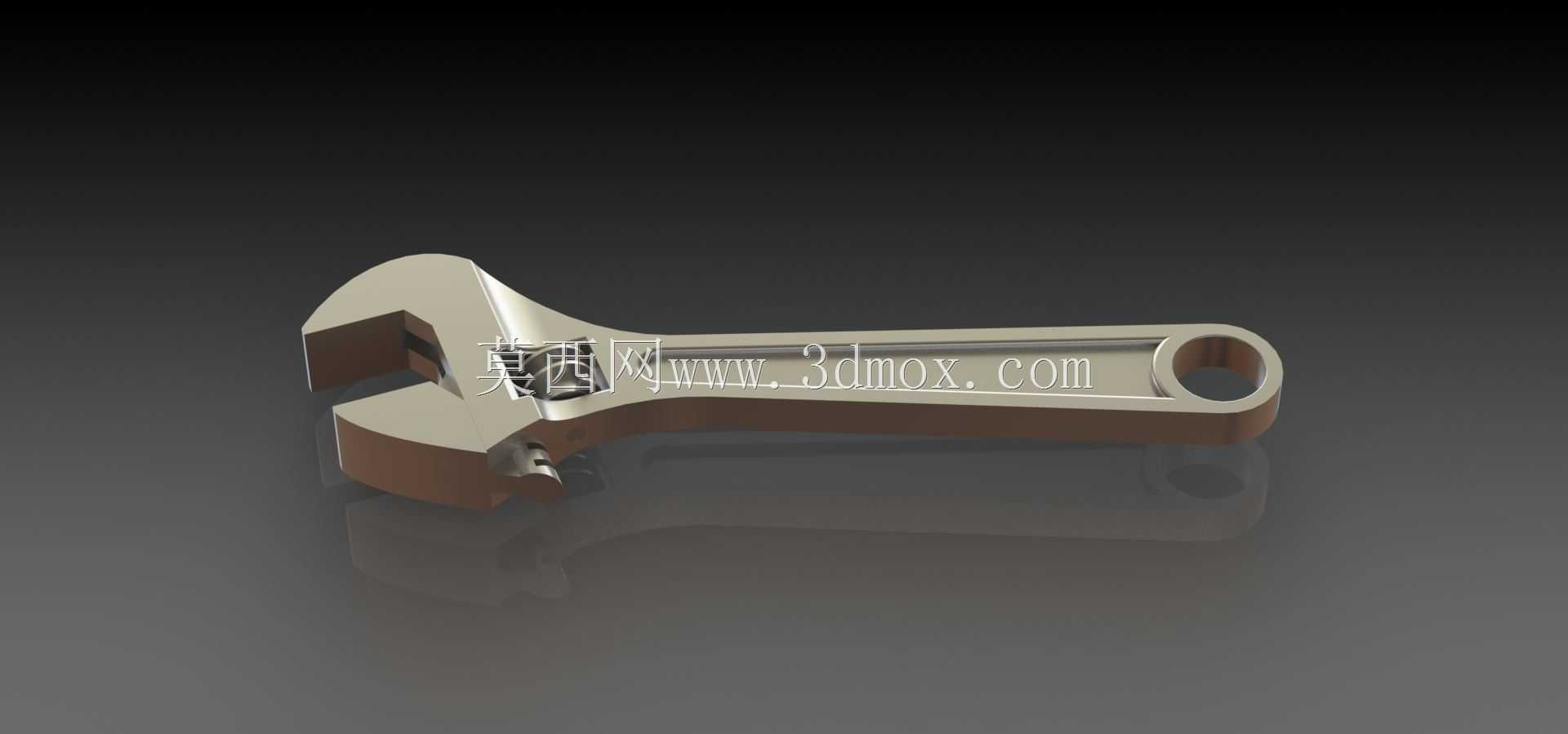

　　活动扳口的调节蜗杆与扳体上的齿槽配合间隙做了合理控制，既保证扳口调节时的顺滑度，又不会出现扳口旷量过大导致的螺栓棱角打滑问题，实际作业时，扳口开口范围可以覆盖对应规格的外六角紧固件，调节到位后扳口与紧固件侧面的贴合面平整，受力时能均匀分散扭矩，减少螺栓棱角被啃坏的概率。整体外形长度控制在100毫米，属于迷你型活动扳手范畴，最大开口尺寸适配小型紧固件的旋拧需求，扳体的握持段做了圆弧过渡处理，没有尖锐棱角，长时间握持施力时不会硌手，扳体表面的金属质感处理也对应了实际五金工具的表面处理工艺，还原了锻压后抛光镀层的视觉效果。从装配关系来看，整套模型完整还原了活动扳手的所有运动零件配合关系，活动扳口与扳体的导轨槽配合、

　　调节蜗杆与扳口底部齿条的啮合、蜗杆与扳体安装槽的轴向定位都做了精准还原，转动调节蜗杆时，活动扳口可以沿着导轨槽平稳滑动，实现开口大小的连续调节，整个运动过程没有干涉卡顿，完全复刻真实扳手的动作逻辑。对于结构设计从业者来说，这类手动工具的建模过程可以充分练习导轨配合、齿轮齿条啮合、零件间隙控制的建模思路，理解手动工具在设计时如何平衡结构强度、操作便利性、尺寸边界三者的关系。实际生产中，这类小型活动扳手的扳体一般采用铬钒钢锻压制造，经过热处理后达到合适的硬度，既保证扳口受力时不会崩裂，又具备足够的韧性避免过载断裂，建模时的壁厚设计、过渡圆角处理都对应了实际加工时的工艺要求，比如扳体与扳口的配合面粗糙度要求、蜗杆安装孔的同轴度要求，

　　都能在模型的结构细节里找到对应设计点。在设备运维的工具箱配置中，这类小规格活动扳手通常作为大规格扳手的补充，应对设备上位置紧凑、紧固件规格偏小的作业点，比如气动管路接头的紧固、小型传感器安装螺栓的调整、设备铭牌固定螺丝的拆装，都能用到这个尺寸的扳手，相比固定开口的呆扳手，活动扳手的开口可调特性可以减少携带工具的数量，在外出应急维修时能提升工具携带的便利性。建模过程中，扳口的夹持面做了防滑纹理的细节还原，实际使用时这个纹理可以增加扳口与螺栓侧面的摩擦力，减少施力时的打滑风险，扳体尾部的挂孔尺寸也做了适配，能穿过常规的工具挂绳或者挂扣，避免高空作业时工具坠落的风险。整个模型的装配层级清晰，每个零件的建模基准统一，活动部件的配合公差设置符合实际五金工具的加工精度范围，不会出现虚拟建模中常见的零间隙配合导致的运动锁死问题，也不会因为间隙过大导致模型运动时出现明显的晃动错位，对于需要做工具操作动画、工具类产品渲染、手动工具结构教学的场景来说，这套模型的结构完整度完全可以满足使用需求。
