带侧装内六角接口的90度弯头管件

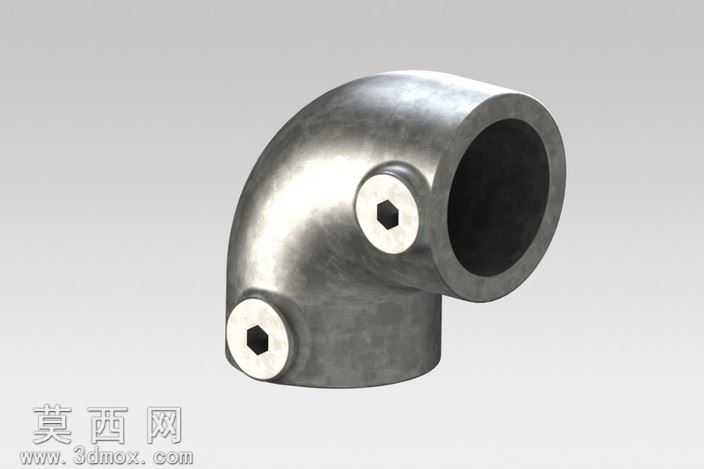

该90度弯头管件三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循管路连接件的通用尺寸规范，首先通过草图绘制弯头的中心流道轨迹，以等径圆形轮廓沿90度圆弧路径扫描生成弯头主体基体，保证流道内壁光滑过渡无突变，降低管路输送过程中的流体阻力。模型主体为等径90度弯管结构，两个连接端口为标准圆形承插接口，端口边缘做了微小倒角处理，既还原实际加工的工艺特征，也能避免装配过程中出现锐边干涉。弯头外侧弧面位置对称设置两个内六角螺塞安装位，安装位凸台与弯头主体做圆角过渡融合，避免应力集中，凸台中心开设标准内六角孔结构，孔位深度与内六角尺寸完全匹配对应规格的紧定螺塞，用于实现管路支路封堵或外接测压、排气附件的功能。材质渲染阶段采用哑光金属质感的铸钢材质，还原五金管件的真实表面肌理，对端口内壁、内六角孔的边缘做轻微高光处理，突出机加工面与铸造面的质感差异，模型所有结构均做实体化校验，无破面、无重叠几何、无悬空特征，可直接用于装配模拟、工程图导出或3D打印验证。设计过程中充分考虑该类管件的实际使用场景，即用于栏杆支撑、支水管路等需要侧向固定或支路扩展的连接场景，两个侧装内六角接口可根据实际需求安装紧定螺钉锁定插入的管件，或是安装堵头实现密封，整体结构紧凑，90度转向结构可实现管路垂直方向的平滑转向，相比直角拼接的管路结构流体通过性更好，安装占用空间更小，模型的尺寸比例参考市面通用的钥匙夹类弯头实物进行还原，虽未做完全的测绘级精度复刻，但所有结构特征完整，装配逻辑清晰，能够满足五金配件选型展示、管路装配模拟、教学演示等多场景的使用需求。
