Kee卡箍插口法兰连接件结构设计

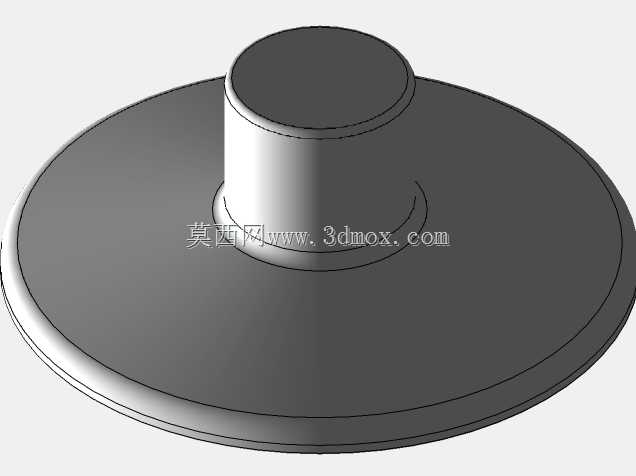

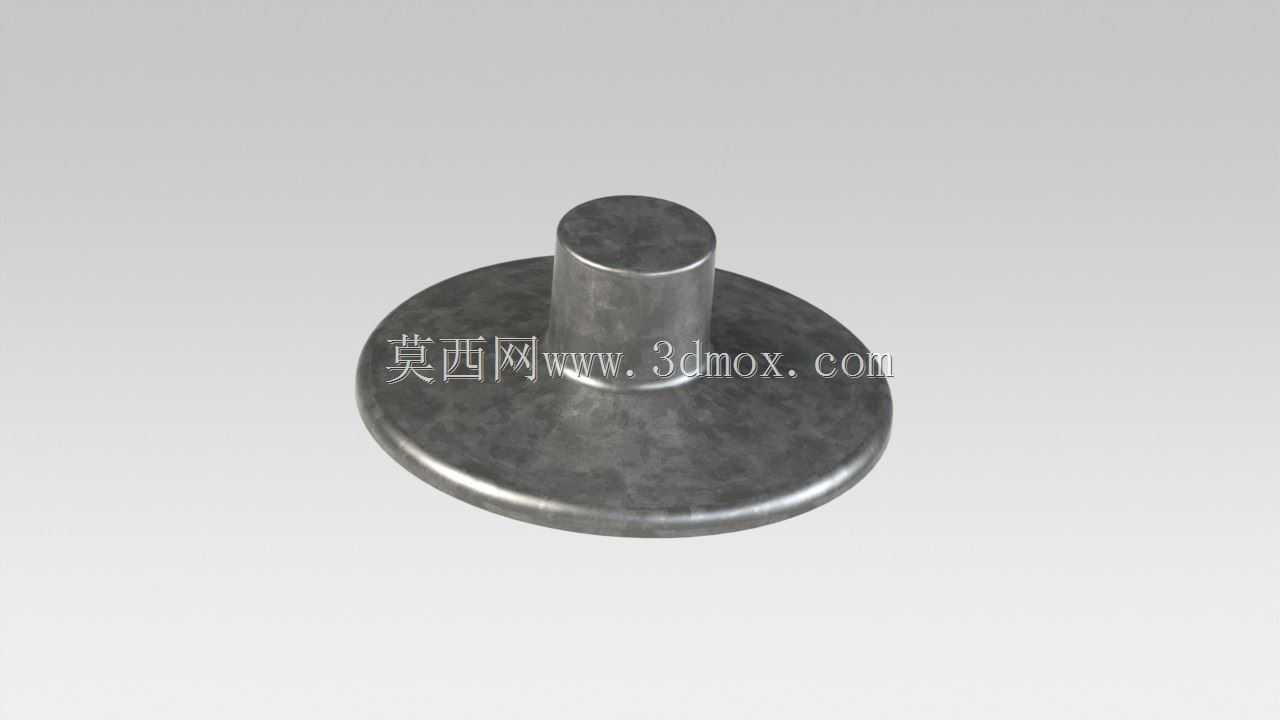

　　在现场快速搭建临边防护栏杆、物料输送临时管路、模块化工装框架的作业场景中，这类卡箍插口法兰是应用频次极高的连接件，尤其在需要频繁拆装、调整布局的施工、仓储、生产线临时改造场景下，相比传统焊接式法兰，它的安装效率优势十分突出。从结构上看，该零件采用圆盘法兰底座加同轴圆柱插口的一体式结构，法兰底座的平整端面可以与安装基面完全贴合，保证连接后的支撑稳定性，圆柱插口的外径尺寸与标准水煤气管、通用圆形管材的内径做了公差匹配，安装时直接将插口插入管材端部，再通过配套卡箍箍紧管材外壁与插口的配合段，就能实现管材与安装基面的刚性固定，不需要在管材端部加工螺纹、焊接法兰盘，现场作业只需要普通内六角扳手就能完成安装，大幅降低现场施工的技能门槛与设备依赖。

　　设计这类零件的时候，首先要考虑的是插口与管材的配合公差，插口外径不能过大，否则现场低温环境下管材收缩会导致插装困难，也不能过小，否则配合间隙过大会导致栏杆安装后出现晃量，影响防护结构的整体刚性，通常插口段会设计1:100的微小锥度，端部做小圆角导向，方便管材快速对位插装，同时在插口靠近法兰底座的位置设计一圈限位凸台，插装到位后管材端面抵在凸台上，保证每一处连接的插入深度一致，避免现场施工时插入深度不足导致连接失效。法兰底座的厚度需要根据承受的侧向载荷计算，作为栏杆立柱的固定底座时，需要承受人员倚靠、意外撞击的侧向力，圆盘式的法兰底座相比方形底座，在各个方向的抗弯截面模量更均匀，不会出现某个方向受力薄弱的问题，底座上可以根据安装需求开设安装孔，用于通过膨胀螺栓固定在混凝土地面，或者通过螺栓固定在钢结构平台、设备机架的安装面上。

　　从实际使用场景来看，这类连接件除了用于快速栏杆搭建，还可以用于小型物料溜管的快装连接、车间临时压缩空气管路的终端固定、模块化仓储货架的立柱底座，在展会临时搭建、施工现场临边防护、生产线临时安全围挡的场景中，这种连接件搭配标准管材可以实现结构的快速搭建与拆除，拆除后的零件可以重复周转使用，不会像焊接结构那样拆除后只能报废，大幅降低临时设施的搭建成本。在建模过程中，需要重点保证法兰端面与插口轴线的垂直度，否则安装后立柱会出现倾斜，影响栏杆的整体直线度；插口外圆的圆柱度公差需要控制在合理范围，保证与不同批次管材的适配性；法兰底座的边缘需要做倒钝处理，避免安装过程中划伤作业人员，所有棱边都不允许存在锐边、毛刺，这是五金防护类零件的基本设计要求。

　　安装边界方面，这类法兰底座的外径通常比配套管材的外径大30%-50%，保证足够的支撑受力面积，插口的插入深度通常为管材外径的1.2-1.5倍，保证卡箍锁紧后有足够的摩擦力抵抗侧向载荷，当用于栏杆立柱固定时，单个法兰底座可以承受不小于1kN的侧向水平推力，满足施工现场临边防护的载荷要求。相比传统的焊接法兰，这种卡箍式插口法兰不需要做表面防腐处理，零件本身采用镀锌或者不锈钢材质时，可以直接在户外潮湿环境下使用，不需要额外做喷漆、镀锌等后处理，适配户外施工、仓储物流等多种复杂作业环境。在结构优化上，法兰底座与插口的连接位置做了圆角过渡，避免应力集中导致的连接处断裂，即使承受反复的侧向冲击载荷，也不会在根部出现开裂问题，整体结构没有多余的复杂特征，加工工艺性好，适合采用模锻、精密铸造或者圆钢直接车削加工，批量生产成本较低，同时零件的一体式结构没有多余的活动部件，长期使用不会出现松动、零件脱落的问题，维护成本极低。
