三叶指尖旋转减压把玩结构设计

　　日常做结构设计间隙，偶尔会做这类小型把玩件的结构练手，这类三叶式旋转把玩件的核心逻辑，其实和很多工业旋转承载结构的设计思路是相通的，只是应用场景从工业设备转移到了日常减压把玩的场景里。先从实际使用场景来说，这类旋转件主要是供人在思考、伏案工作间隙单手持握，通过拨动叶片实现长时间平稳旋转，依靠转动的视觉反馈和指尖的触感反馈达到舒缓情绪的作用，和工业上的小型转动演示件、惯性旋转演示结构的受力逻辑有不少共通之处。

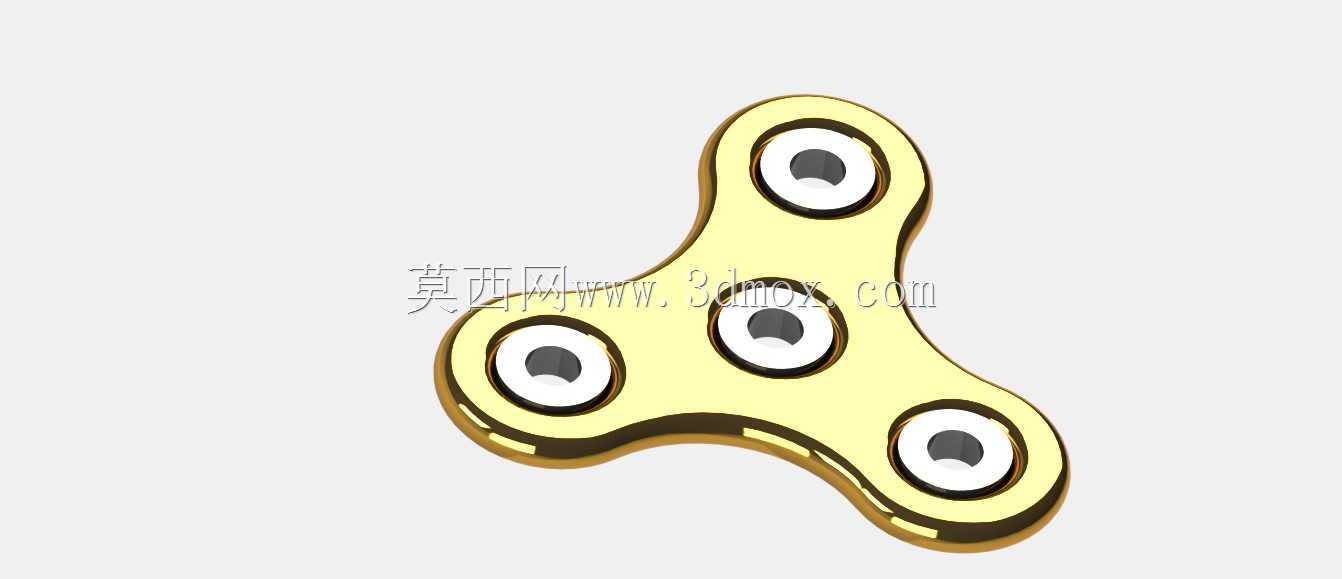

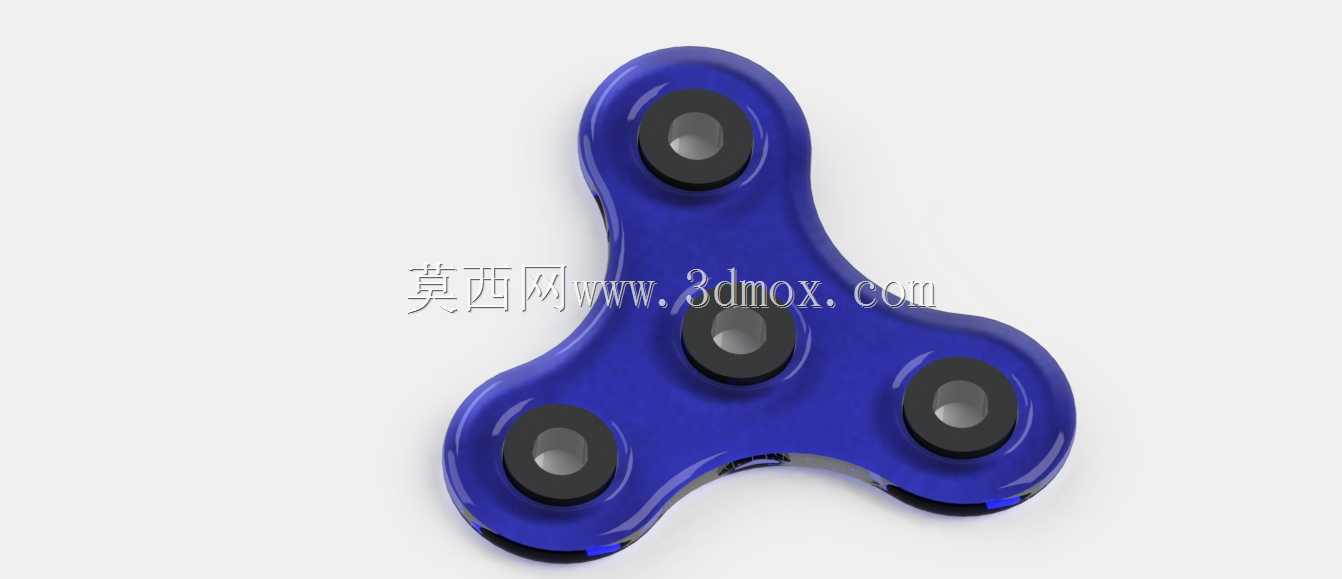

　　设计这类结构的时候，首先要确定的是中心轴承的安装边界，中心位置的轴承是整个结构的旋转核心，轴承外圈和主体框架的安装位采用过盈配合设计，过盈量控制在0.02-0.03mm之间，既可以保证轴承外圈和主体框架不发生相对滑动，又不会因为过盈量过大导致轴承内圈变形卡滞，影响旋转顺滑度。轴承内圈则和中心的手持盖帽配合，同样采用小过盈配合，保证持握的时候内圈固定，外圈连带三个叶片同步转动。三个叶片采用120°均匀圆周分布，这种对称布局的核心目的是保证旋转时的动平衡，避免因为质量分布不均导致转动时出现偏摆、抖动的问题，这和很多工业叶轮、旋转飞轮的动平衡设计逻辑完全一致，每个叶片的末端都设置了配重块安装位，配重块采用和主体框架不同密度的材质，通过调整配重块的嵌入深度，可以微调整个旋转体的动平衡，即使加工存在微小的尺寸误差，也能通过配重调整实现长时间平稳旋转。

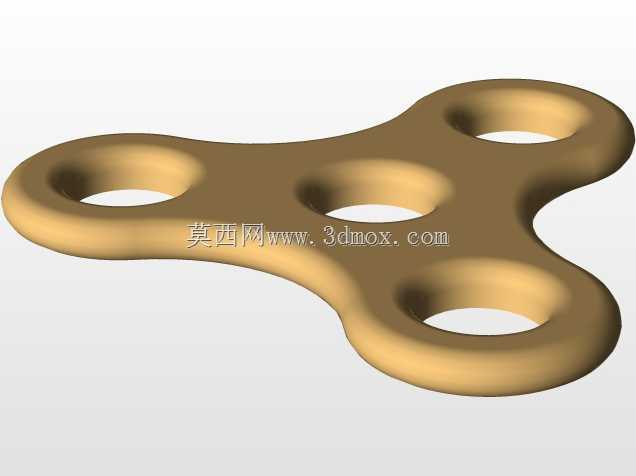

　　主体框架的外形采用圆弧过渡设计，所有边角都做了R2以上的圆角处理，一方面是避免持握、拨动的时候锋利边角划伤手指，另一方面圆弧过渡的结构可以减少旋转过程中的空气阻力，降低风阻带来的转速损耗，延长单次拨动后的旋转时长。三个叶片的曲面造型采用渐变厚度设计，从中心轴承位向外，叶片厚度从3mm逐步过渡到末端配重位的5mm，这种厚度变化一方面是匹配配重块的安装空间，另一方面可以让整体质量更多分布在旋转半径更大的外侧，提升旋转时的转动惯量，同样的拨动力度下，更大的转动惯量可以维持更长时间的旋转，这和工业飞轮的质量分布设计思路是一致的——将更多质量布置在远离旋转中心的位置，用更小的整体重量获得更大的转动惯量。

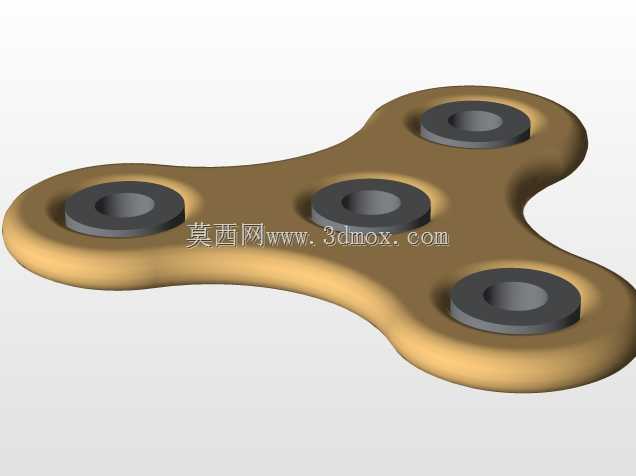

　　安装尺寸方面，整个旋转件的最大外接圆直径控制在75mm，中心轴承选用标准的608微型深沟球轴承，轴承内径8mm，外径22mm，厚度7mm，是市面上非常容易采购的标准件，不需要定制特殊规格的轴承，降低了实物制作的成本。中心手持盖帽的直径设计为10mm，厚度3mm，刚好可以用拇指和食指捏住，持握的时候手指不会和旋转的叶片发生干涉，叶片和中心盖帽之间预留了1.5mm的间隙，即使存在加工公差或者装配误差，旋转时叶片也不会摩擦到持握的手指。每个叶片末端的配重块直径为10mm，厚度4mm，嵌入叶片内部2.5mm，外露1.5mm，外露部分同样做圆弧抛光处理，拨动的时候手指接触的就是配重块的外露圆弧面，触感顺滑，不会有突兀的棱角。

　　从结构细节来说，主体框架和配重块、轴承的配合位都设计了定位台阶，轴承安装位的台阶深度和轴承厚度一致，装配后轴承端面和主体框架表面齐平，不会出现凸起或者凹陷，既保证外观的整体性，又避免轴承突出影响持握手感。配重块的安装位同样设置了0.5mm的定位台阶，装配后配重块的端面和叶片表面的高度差控制在0.1mm以内，不会出现明显的台阶感。整个结构没有额外的紧固件，全部依靠过盈配合实现各零件的固定，装配的时候只需要用压力机将轴承和配重块压入对应的安装位即可，不需要螺丝、胶水等辅助固定件，拆装维护也很方便，如果轴承进灰出现卡顿，只需要将轴承从安装位顶出，清洁后重新压入即可恢复顺滑度。

　　这类小型旋转结构的设计练习，其实对工业结构设计也有不少参考价值，比如动平衡的调校、过盈配合的公差选取、转动惯量的优化、标准件的选用逻辑，这些设计思路完全可以平移到小型旋转工装、微型转动演示台、小型惯性旋转机构的设计中，不要因为是把玩类的结构就忽略其工程设计逻辑，很多工业上的成熟结构，缩小尺寸、调整应用场景之后，就可以成为这类日常使用的小物件，反过来这类小物件的设计练习，也能强化对旋转类结构设计要点的理解，避免在大型工业结构设计中出现动平衡不足、配合公差选取不当、转动干涉这类基础问题。
