发动机预装配套连杆拆分结构设计

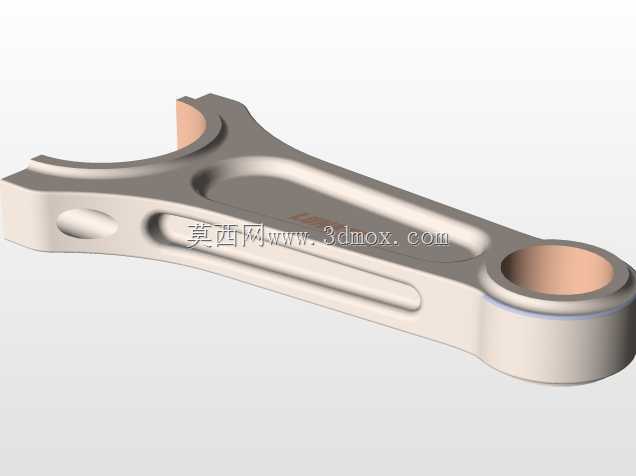

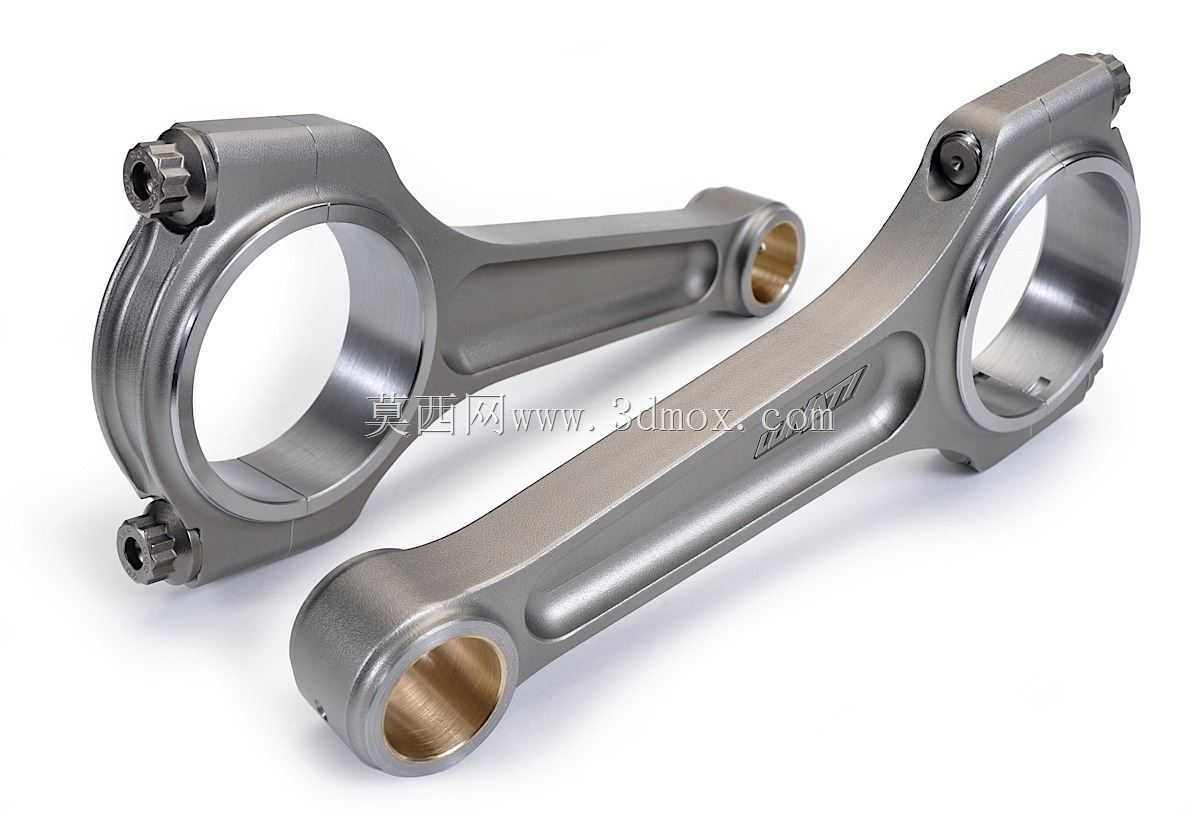

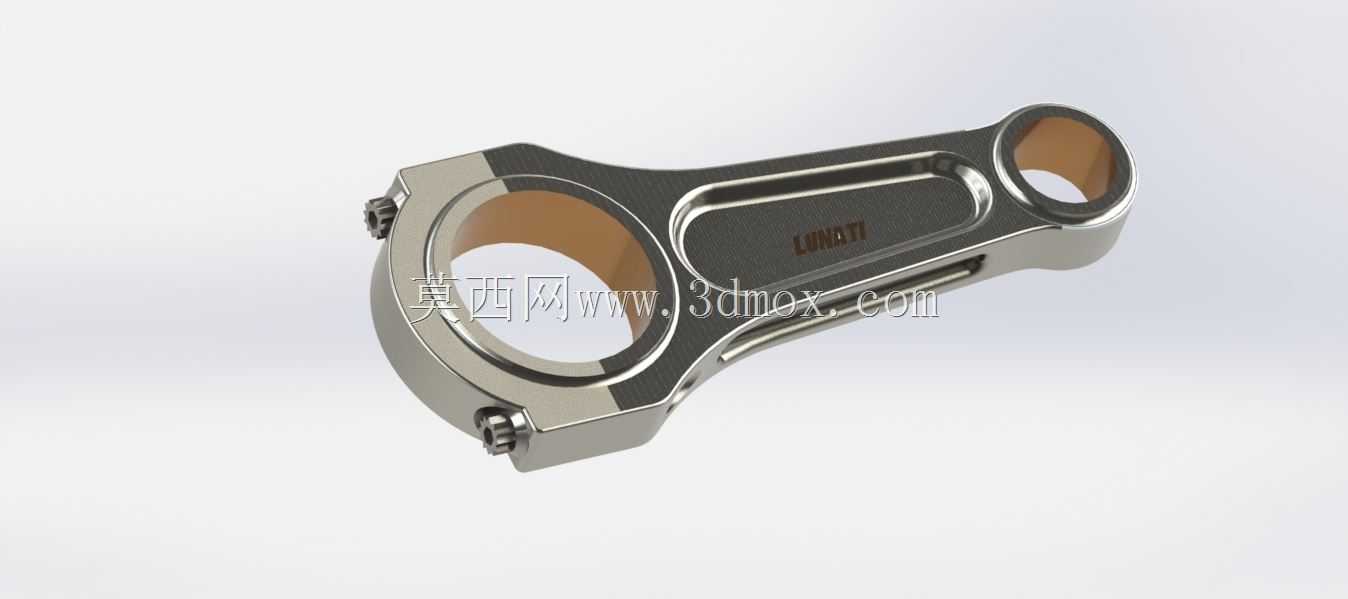

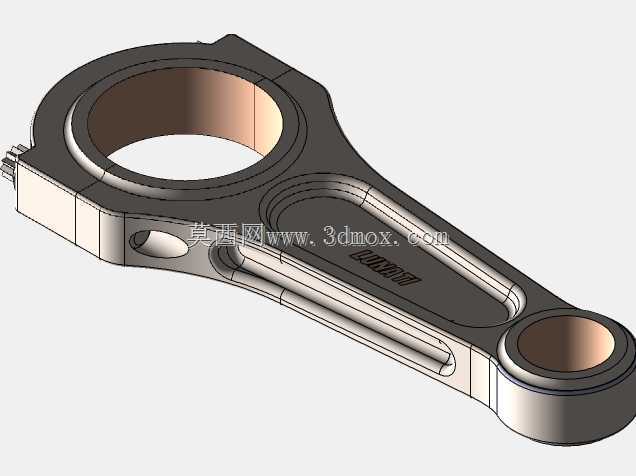

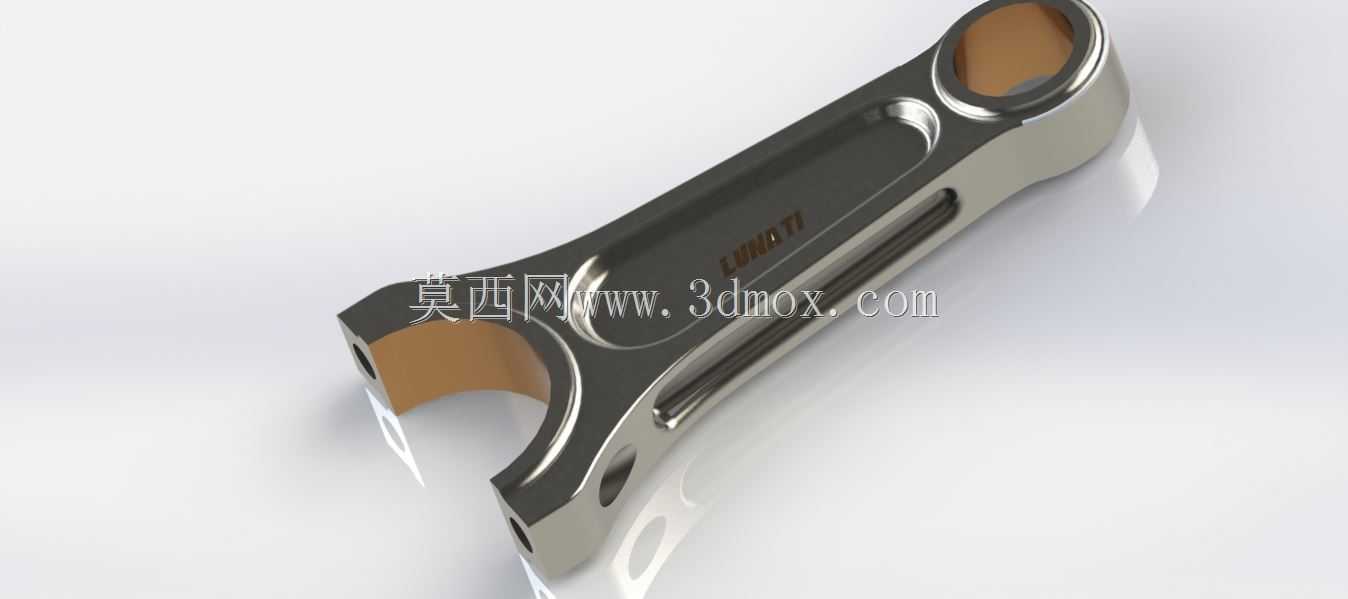

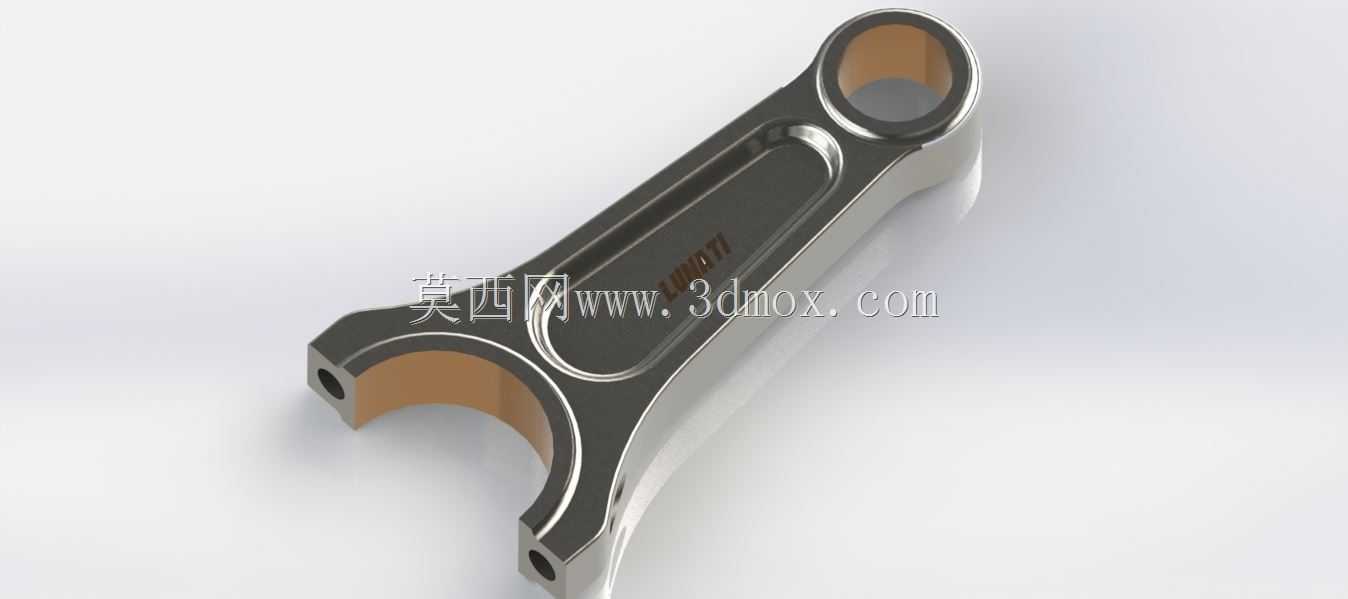

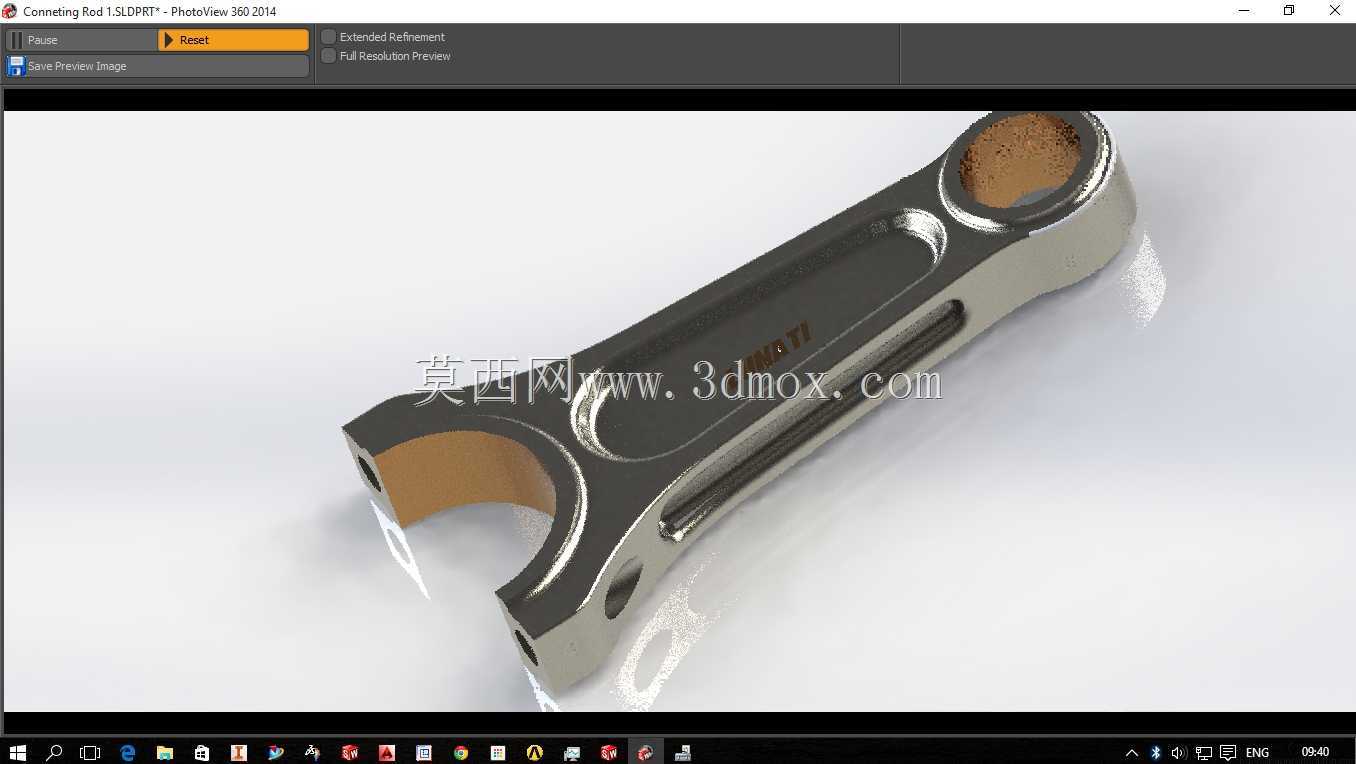

　　这套连杆结构主要面向内燃机预装工序的配套装配场景，是发动机曲柄连杆机构中承接活塞往复运动与曲轴旋转运动转换的核心受力部件，在整机装配流程里，预装环节的连杆结构合理性直接决定后续总装的对位效率与运行可靠性。从实际工况来看，连杆工作过程中需要持续承受活塞端传递来的爆发压力、往复惯性力以及旋转过程中的交变载荷，因此结构设计上采用了分体式连杆盖的结构形式，杆身部分做了工字形截面的减重优化，在保证抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减少高转速工况下的惯性载荷冲击。

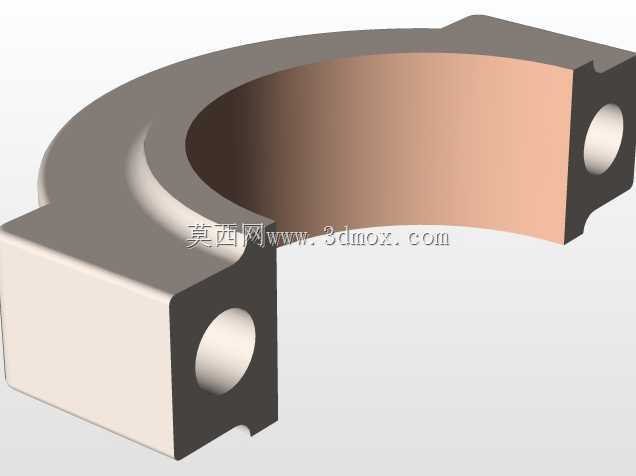

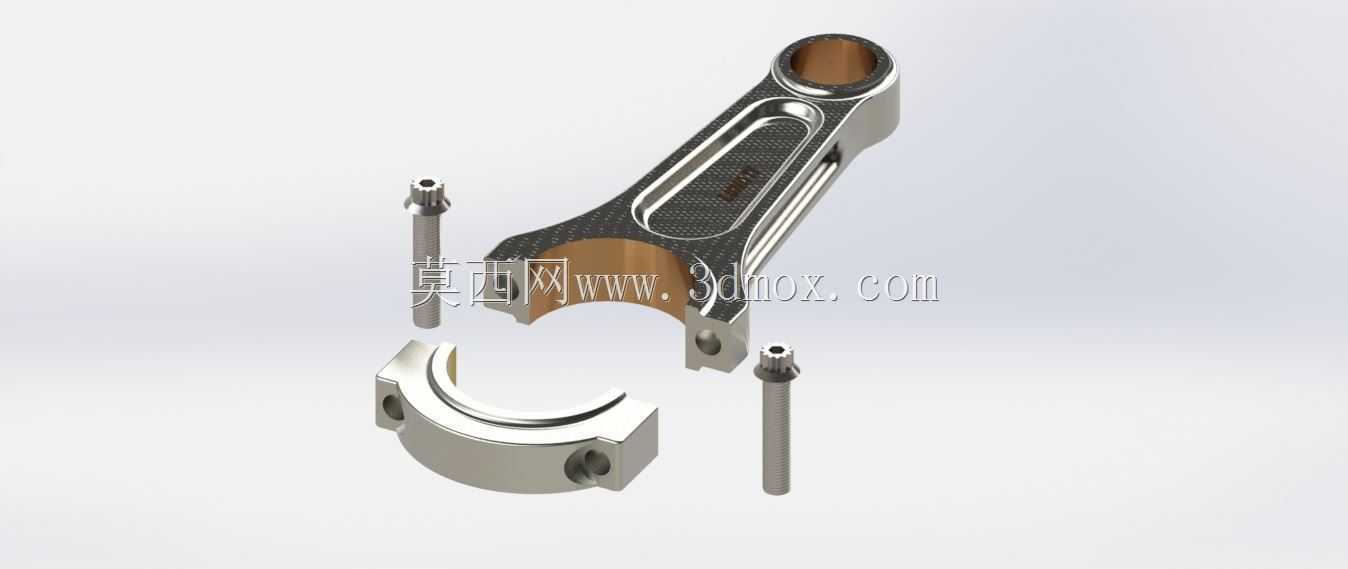

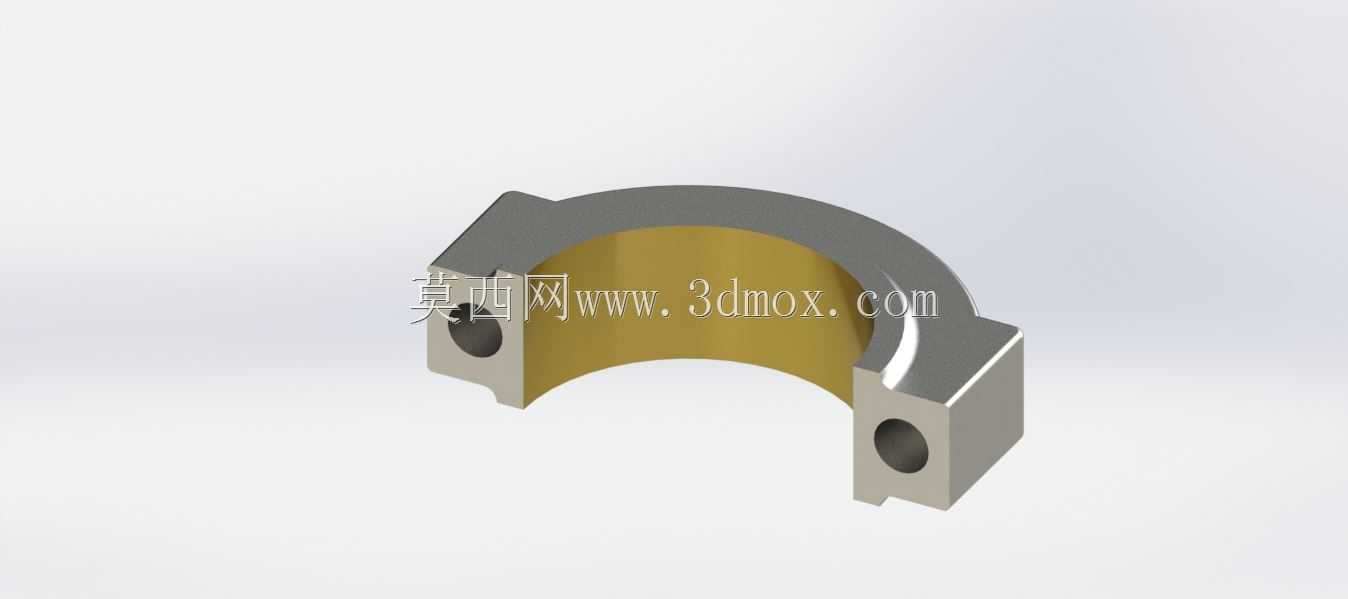

　　设计过程中首先明确了大小端的安装边界：大端采用斜切口还是平切口的选型，这里匹配的是对应排量机型的曲轴曲柄销直径，拆分后的连杆盖通过两根高强度连杆螺栓与杆身定位紧固，螺栓孔的位置度公差严格控制在0.02mm以内，避免装配后轴瓦出现偏磨，大端内壁预留了轴瓦安装的定位槽与过盈配合余量，保证轴瓦压装后不会在工作过程中出现转动或轴向窜动。小端为整体式铜套安装结构，铜套与连杆小端孔采用过盈配合，内孔与活塞销为间隙配合，工作过程中通过活塞销的浮动实现活塞与连杆的铰接，小端顶部预留了润滑油道的开孔位置，能够将曲轴箱飞溅的润滑油引导至活塞销配合面，减少销与铜套之间的干摩擦。

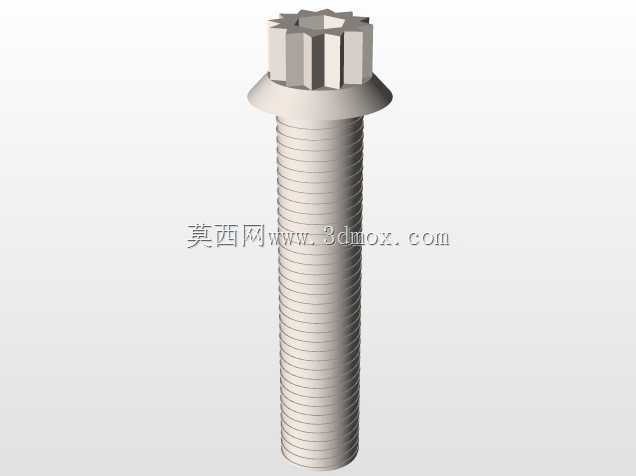

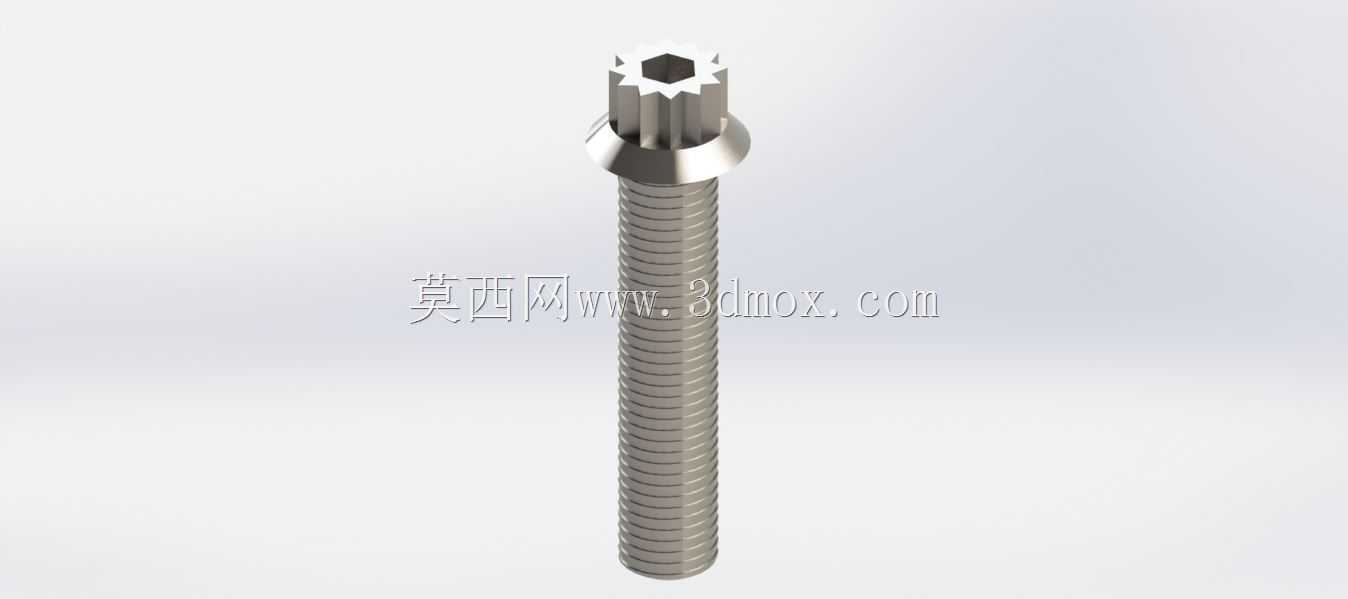

　　杆身的过渡区域全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂，尤其是大小端与杆身的连接位置，圆角半径经过反复校核，既不会因为圆角过大干涉周边活塞、曲轴平衡块的运动空间，也不会因为圆角过小造成应力集中系数超标。连杆螺栓的安装位置做了沉头孔设计，螺栓头部完全沉入沉孔内，避免螺栓突出部分在曲轴旋转过程中与曲轴箱内壁、平衡块发生运动干涉，螺栓的预紧力矩有明确的工艺要求，装配时需要采用转角法分三次拧紧，保证大端轴瓦的圆度误差控制在允许范围内，避免轴瓦抱轴故障。

　　从预装工艺的角度考虑，这套连杆的拆分结构设计充分适配生产线的预装工位需求：连杆盖与杆身的结合面做了定位齿结构，装配时无需额外调整对位，只要将结合面的定位齿对齐即可保证螺栓孔的同轴度，减少预装工位的对位调整时间，提升装配效率。大小端的中心距尺寸严格匹配对应机型的活塞行程与压缩比设计要求，中心距的公差控制在±0.01mm，避免因为中心距偏差导致发动机压缩比出现波动，影响整机动力输出与排放表现。小端的宽度尺寸匹配活塞销座的开档距离，装配后连杆小端与活塞销座之间预留了合适的轴向间隙，允许工作过程中受热膨胀后不会出现卡滞。大端的宽度尺寸匹配曲轴曲柄的开档尺寸，装配后连杆大端侧面与曲柄之间留有合理的轴向间隙，保证曲轴旋转过程中连杆可以随活塞销小幅摆动，不会出现侧面偏磨。

　　另外在结构细节上，杆身表面设计了集油槽结构，能够收集飞溅的润滑油并引导至杆身内部的油道，输送到小端铜套位置实现持续润滑，连杆盖的侧面设计有喷油嘴安装位，部分强化机型可以在此处加装冷却喷油嘴，向活塞底部喷射润滑油实现活塞冷却。整个连杆的重量分组公差控制在±2g以内，同一台发动机装配的连杆重量差不超过4g，避免因为重量差过大导致发动机运转时出现不平衡振动，影响整机的NVH表现。
