经典直板触屏智能手机外观结构三维数模

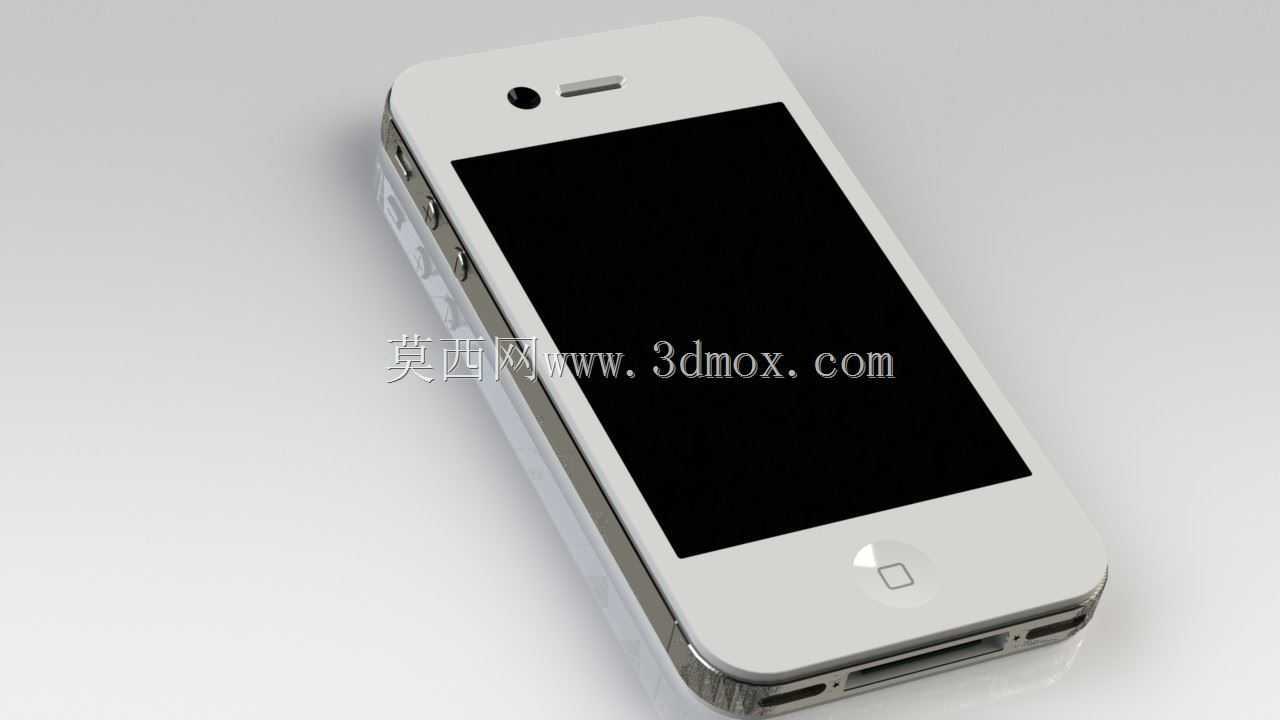

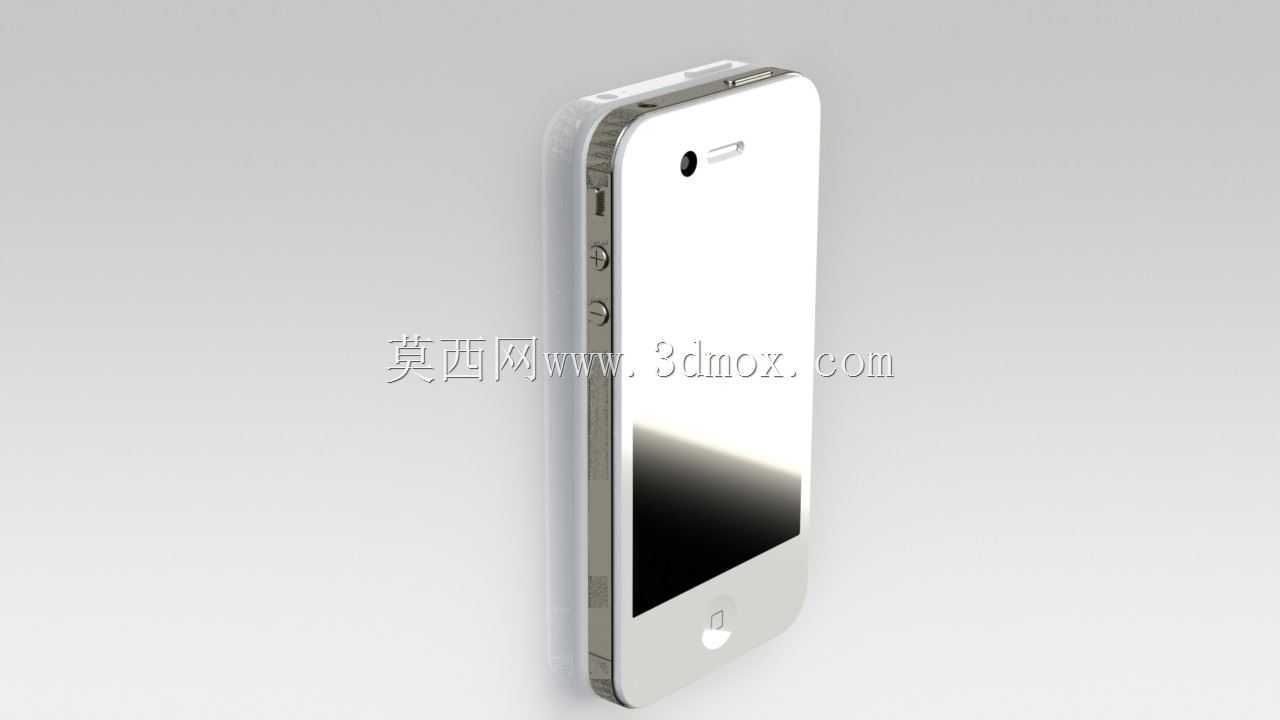

　　在消费电子结构设计领域，手持通讯终端的外观与结构匹配度，直接决定产品量产阶段的装配良率与用户握持体验，这款经典直板触屏手机的三维数模，完整还原了该类产品从外轮廓到内部安装边界的全部结构特征，可作为同类型手持智能终端结构设计的参考基准。从实际应用场景来看，这类直板触屏手机的结构设计逻辑，广泛适用于各类手持智能终端开发，包括工业手持PDA、便携数据采集终端、民用智能手机等产品的前期方案验证阶段，结构工程师可通过该数模快速理解直板触屏设备的屏幕与中框配合逻辑、按键排布的人机工程边界、接口开孔的位置避让要求，缩短前期方案的摸索周期。从产品功能特性来看，该数模完整呈现了直板触屏手机的核心结构组成：正面覆盖整块触控显示区域，

　　屏幕上方预留前置成像模组、受话器的安装开孔，屏幕下方设置单颗实体功能按键，中框部分采用金属边框结构，侧边预留音量调节、电源按键的安装槽位，顶部设置耳机接口与降噪开孔，底部预留数据接口、扬声器出音孔与麦克风开孔，背部为平整后盖结构，左上角预留后置成像模组与补光灯的安装位置，整体结构分区完全符合直板触屏手机的功能排布逻辑，各部件的安装间隙、配合公差都按照消费电子量产的常规要求做了预留。从设计思路层面拆解，这款产品的结构设计优先保障握持手感与部件装配可靠性，整机外轮廓采用大圆角过渡设计，避免直角棱边对手掌的压迫，中框与前后盖的配合采用阶梯搭接结构，既可以保证装配后的外观面无明显断差，也能为内部的密封胶层预留足够的粘贴宽度，

　　提升整机的防尘防水能力；屏幕部分采用内嵌式安装设计，屏幕玻璃边缘与中框之间预留缓冲泡棉的安装空间，可在设备跌落时吸收冲击能量，降低屏幕碎裂风险；所有侧按键都采用独立悬臂结构设计，按键与中框之间的间隙控制在0.1mm以内，既保证按键按压的行程手感，也避免间隙过大导致的异物进入问题。从外形尺寸与安装边界来看，该数模还原的整机尺寸符合3.5英寸屏幕直板手机的常规规格，整机厚度控制在9.3mm左右，宽度58.6mm，长度115.2mm，这个尺寸范围完全适配成年用户单手握持的操作范围，拇指可覆盖屏幕80%以上的操作区域；内部安装边界方面，主板安装区域预留了足够的元器件堆叠空间，电池仓的尺寸可适配常规容量的内置锂离子电池，

　　各模组的安装定位柱位置都做了明确标注，屏幕FPC、按键FPC的走线槽位也完整呈现，结构工程师在开发同尺寸直板触屏设备时，可直接参考该数模的内部空间划分逻辑，调整主板形状与电池容量的匹配关系，避免出现元器件堆叠干涉、走线空间不足的问题。在实际的结构设计工作中，这类成熟产品的三维数模还可用于结构干涉检查练习、装配工艺模拟训练，新手工程师可通过拆解该数模的配合关系，理解消费电子产品从外观曲面到内部结构的转化逻辑，掌握曲面加厚、止口设计、卡扣排布、螺丝柱定位等常用结构设计技巧，尤其是金属中框与塑料后盖的配合结构、屏幕与前壳的粘接结构，都是手持通讯终端结构设计中的核心要点，该数模对这些细节都做了完整的还原，没有做过度简化，可直接用于设计参考与教学演示。
